F0P0333m F0P0341m
Превышение
запрограммированной скорости
Одно нажатие педали акселератора
для превышения запрограммирован-
ной скорости не принесет результата,
если только педаль не нажимается с та-
кой силой, что преодолевается точка
сопротивления. Ограничитель вре-
менно отключается, и запрограмми-
рованная скорость мигает.
Для возвращения к функции ограничи-
теля снижайте скорость, пока она не
достигнет значения ниже по сравне-
нию с запрограммированной.
Мигание указателя скорости
Указатель скорости мигает:❒после принудительного преодоле-
ния точки сопротивления акселера-
тора❒когда ограничитель не может пре-
пятствовать увеличению скорости
автомобиля по причине дорожного
профиля или сильного уклона❒в случае сильного ускорения.Отключение функции
Установите рукоятку на 0или извле-
ките ключ зажигания, чтобы остано-
вить систему. Последняя запрограм-
мированная скорость сохраняется.Сбои в работе
Запрограммированная скорость отме-
няется и заменяется тремя черточка-
ми.
Обратитесь в сервисный центр Fiat для
проверки состояния системы.
Для правильной работы
Ограничитель не может ни в коем слу-
чае заменить соблюдение ограниче-
ний скорости, а также бдительности и
ответственности водителя. Внима-
тельно следите за дорожным профи-
лем и сильным ускорением.
Чтобы не нарушать работу педалей:
– проверить, чтобы коврик был раз-
мещен правильно
– не кладите несколько ковриков друг
на друга.
F0P0345m F0P0339m
F0P0342m
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 61

БЕЗОПАСНОСТЬ62ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
И УХОДТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬПАНЕЛЬ
ИНСТРУМЕНТОВ
ПЛАФОНЫ
ВНУТРЕННЕГО
ОСВЕЩЕНИЯПЕРЕДНИЙ ПЛАФОН
Плафон 1-рис. 64управляется тремя
переключателями A, Bи C. При помо-
щи переключателя B, установленного
в центральном положении, лампы за-
гораются/ отключаются при открытии/
закрытии двери.
Если же выключатель Bсдвинут впра-
во, то обе лампочки горят постоянно.
Если же выключатель Bсдвинут влево,
то обе лампочки выключены.
При нажатии выключателей Aвлево и
Cвправо загораются соответствующие
боковые лампочки Dи F.
ЗАДНИЙ ПЛАФОН
Плафоны 2-рис. 65управляются вы-
ключателем A.
При помощи переключателя B, уста-
новленного в центральное положение,
лампы загораются/ отключаются при
открытии/ закрытии двери.
Если выключатель Aсдвинут влево,
лампа постоянно выключена, а если
сдвинут вправо — лампа постоянно
включена.ПРЕДУПРЕЖДЕНИЕ Прежде чем вый-
ти из машины, проверьте, чтобы оба
выключателя находилась в централь-
ном положении; при закрытии дверей
свет выключается, предупреждая раз-
рядку аккумуляторной батареи.
рис. 65
F0P0057m
Выдержка времени светильников
плафона
Для удобства входа/выхода из авто-
мобиля, особенно ночью или в слабо
освещенных местах, предусмотрены 2
логические схемы выдержки времени.ВЫДЕРЖКА ВРЕМЕНИ ПРИ ВХОДЕ В АВТОМОБИЛЬСветильники загораются в следующем
режиме временной выдержки:❒при автоматической разблокировке
дверей;❒при открытии одной из боковых
дверей;❒при закрытии дверей.
Выдержка времени прерывается при
повороте ключа зажигания в положе-
ние M.ВЫДЕРЖКА ВРЕМЕНИ ПРИ ВЫХОДЕ ИЗ АВТОМО
-
БИЛЯПосле изъятия ключа из замка зажига-
ния лампы светильника загораются в
следующем режиме временной вы-
держки:❒после выключения двигателя;❒при открытии одной из боковых
дверей;❒при закрытии одной двери.
Функция выдержки времени прекра-
щается автоматически в момент бло-
кировки дверей.
рис. 64
F0P0056m
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 62

БЕЗОПАСНОСТЬПАНЕЛЬ
ИНСТРУМЕНТОВ63ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
И УХОДТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬ
рис. 66
F0P0287m
УСТРОЙСТВА
УПРАВЛЕНИЯАВАРИЙНЫЕ ОГНИ - рис. 66
Аварийные огни включаются вы-
ключателем Aнезависимо от положе-
ния ключа зажигания.
После нажатия выключатель мигает, и
на панели приборов загораются конт-
рольные лампы
Î
и ¥.
ОТКЛЮЧЕНИЕ СИСТЕМЫ ESC
(для исполнений/ рынков,
где предусмотрено)
При нажатии кнопки рис. 67, располо-
женной на приборной панели цент-
ральной консоли, отключается систе-
ма ESC.
Об отключении сигнализирует включе-
ние светового индикатора на кнопке.
Система повторно включается:
❒автоматически, начиная с 50 км/ч;❒вручную при повторном нажатии на
кнопку.
Включение системы ESC обозначается
миганием светового индикатора на
кнопке.
Для получения более подробной ин-
формации см. параграф “Система ESC”
в этой главе.рис. 67
F0P0706m
Для отключения снова нажмите на вы-
ключатель.
Использование аварийных огней рег-
ламентируется правилами дорожно-
го движения страны, в которой вы на-
ходитесь. Соблюдайте их предписа-
ния.
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 63

БЕЗОПАСНОСТЬ64ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
И УХОДТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬПАНЕЛЬ
ИНСТРУМЕНТОВ
ОБОГРЕВ ЗАДНЕГО СТЕКЛА
(для исполнений/рынков, где
предусмотрено)
Функция обогрева заднего стекла
включается нажатием кнопки рис. 68.
Действие функции ограничено тайме-
ром, который автоматически выклю-
чает устройство приблизительно че-
рез 20 минут.УСТРОЙСТВО
ЦЕНТРАЛИЗОВАННОЙ
БЛОКИРОВКИ ДВЕРЕЙ САЛОНА
Чтобы одновременно блокировать все
двери, нажмите кнопку рис. 69на
центральной консоли независимо от
положения ключа зажигания.
О включении этой функции сигнали-
зирует включение светового индика-
тора на кнопке.
Для разблокировки дверей снова на-
жмите на эту кнопку.ВКЛЮЧЕНИЕ СИСТЕМЫ
ЗАЩИТЫ ДЕТЕЙ
(для исполнений/ рынков, где
предусмотрено)
При нажатии кнопки рис. 70, располо-
женной на центральной консоли, не-
зависимо от положения ключа зажига-
ния включается система блокировки
дверей для защиты детей.
В этом режиме раздвижные боковые
двери не могут быть открыты изнутри
автомобиля, а только снаружи.
О включении этой функции сигнали-
зирует включение светового индика-
тора на кнопке.
Для отключения функции повторно на-
жать на кнопку.рис. 68
F0P0058m
рис. 69
F0P0059m
рис. 70
F0P0060m
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 64

БЕЗОПАСНОСТЬПАНЕЛЬ
ИНСТРУМЕНТОВ65ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
И УХОДТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬ

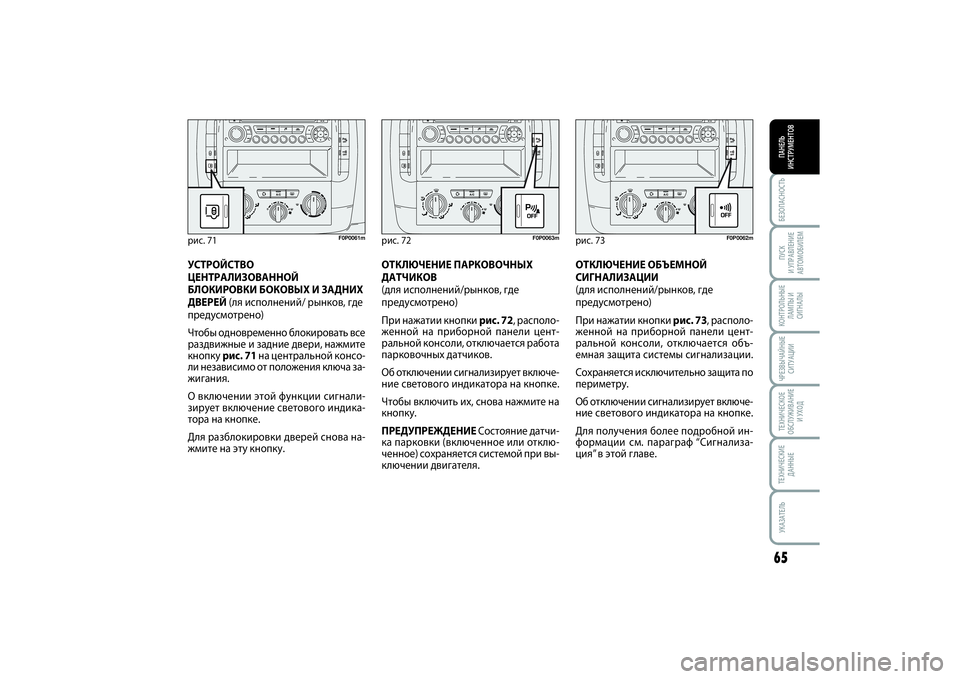

ОТКЛЮЧЕНИЕ ОБЪЕМНОЙ
СИГНАЛИЗАЦИИ
(для исполнений/рынков, где
предусмотрено)
При нажатии кнопки рис. 73, располо-
женной на приборной панели цент-
ральной консоли, отключается объ-
емная защита системы сигнализации.
Сохраняется исключительно защита по
периметру.
Об отключении сигнализирует включе-
ние светового индикатора на кнопке.
Для получения более подробной ин-
формации см. параграф “Сигнализа-
ция” в этой главе.
рис. 72
F0P0063m
ОТКЛЮЧЕНИЕ ПАРКОВОЧНЫХ
ДАТЧИКОВ
(для исполнений/рынков, где
предусмотрено)
При нажатии кнопки рис. 72, располо-
женной на приборной панели цент-
ральной консоли, отключается работа
парковочных датчиков.
Об отключении сигнализирует включе-
ние светового индикатора на кнопке.
Чтобы включить их, снова нажмите на
кнопку.
ПРЕДУПРЕЖДЕНИЕСостояние датчи-
ка парковки (включенное или отклю-
ченное) сохраняется системой при вы-
ключении двигателя.
рис. 73
F0P0062m
УСТРОЙСТВО
ЦЕНТРАЛИЗОВАННОЙ
БЛОКИРОВКИ БОКОВЫХ И ЗАДНИХ
ДВЕРЕЙ (ля исполнений/ рынков, где
предусмотрено)
Чтобы одновременно блокировать все
раздвижные и задние двери, нажмите
кнопку рис. 71на центральной консо-
ли независимо от положения ключа за-
жигания.
О включении этой функции сигнали-
зирует включение светового индика-
тора на кнопке.
Для разблокировки дверей снова на-
жмите на эту кнопку.рис. 71
F0P0061m
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 65

БЕЗОПАСНОСТЬ66ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
И УХОДТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬПАНЕЛЬ
ИНСТРУМЕНТОВ
Если не отмечаются утечки топлива, а
автомобиль в состоянии двигаться са-
мостоятельно, нужно восстановить си-
стему следующим образом: ❒поверните ключ зажигания в поло-
жение S;❒извлеките ключ зажигания; снова
вставьте ключ зажигания в устрой-
ство зажигания и запустите двига-
тель обычным образом.
ВЫКЛЮЧАТЕЛЬ
БЛОКИРОВКИ
ПОДАЧИ ТОПЛИВАПредставляет собой предохранитель-
ный выключатель, управляется ЭБУ по-
душек безопасности, который сраба-
тывает в случае серьезных столкнове-
ний (в любом направлении), прекра-
щая подачу топлива и вызывая после-
дующее отключение двигателя.
Многофункциональный настраивае-
мый дисплей информирует водителя
об осуществленном вмешательстве,
отображая сообщение.
Если после столкновения
чувствуется запах топ-
лива или замечены утечки из си-
стемы подачи топлива, не вклю-
чайте оборудование во избежание
опасности возникновения пожара.
ВНИМАНИЕ
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 66

БЕЗОПАСНОСТЬПАНЕЛЬ
ИНСТРУМЕНТОВ67ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
И УХОДТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬ
рис. 75
F0P0066m
рис. 74
F0P0065m
рис. 76/a
F0P0067m
ОБОРУДОВАНИЕ
САЛОНАПЕРЧАТОЧНЫЙ ЯЩИК рис. 74-75
Ящик открывается за ручку A-рис. 74.
На откидной подставке имеются соот-
ветствующие подставки для установки,
при неподвижном автомобиле, стака-
на и жестяной банки, а также держа-
тель для ручки.
Перчаточный ящик оборудован зам-
ком. Для пользования замком исполь-
зуйте ключ зажигания.
ПОЛКИ/ОТСЕКИ ДЛЯ МЕЛКИХ
ВЕЩЕЙ
Отсек для мелких вещей расположен
над солнцезащитными козырьками и
служит для максимально быстрого раз-
мещения в нем легких предметов (до-
кументы, атлас дорог и проч.).
Боковые отсеки в соответствии с осна-
сткой могут быть оснащены дверцей
A-рис. 76/a.
ПРЕДУПРЕЖДЕНИЕ Полка может вы-
держивать вес до 3 кг с каждой сторо-
ны, поэтому не размещайте предметы,
которые превышают это значение, и не
держитесь за полку.
рис. 76/b
F0P0346m
БАГАЖНЫЙ ОТСЕК
Имеется в зависимости от типа осна-
стки автомобиля. В качестве поручня используйте соот-
ветствующую боковую рукоятку.
Центральный отсек оборудован тун-
нелем, позволяющим перевозить
длинные и легкие предметы (оболоч-
ки для электрических проводов, пласт-
массовые шланги и т.д.); обращайтесь
в сервисный центр Fiat
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 67

БЕЗОПАСНОСТЬ68ПУСК
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМКОНТРОЛЬНЫЕ
ЛАМПЫ И
СИГНАЛЫЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ
И УХОДТЕХНИЧЕСКИЕ
ДАННЫЕУКАЗАТЕЛЬПАНЕЛЬ
ИНСТРУМЕНТОВ

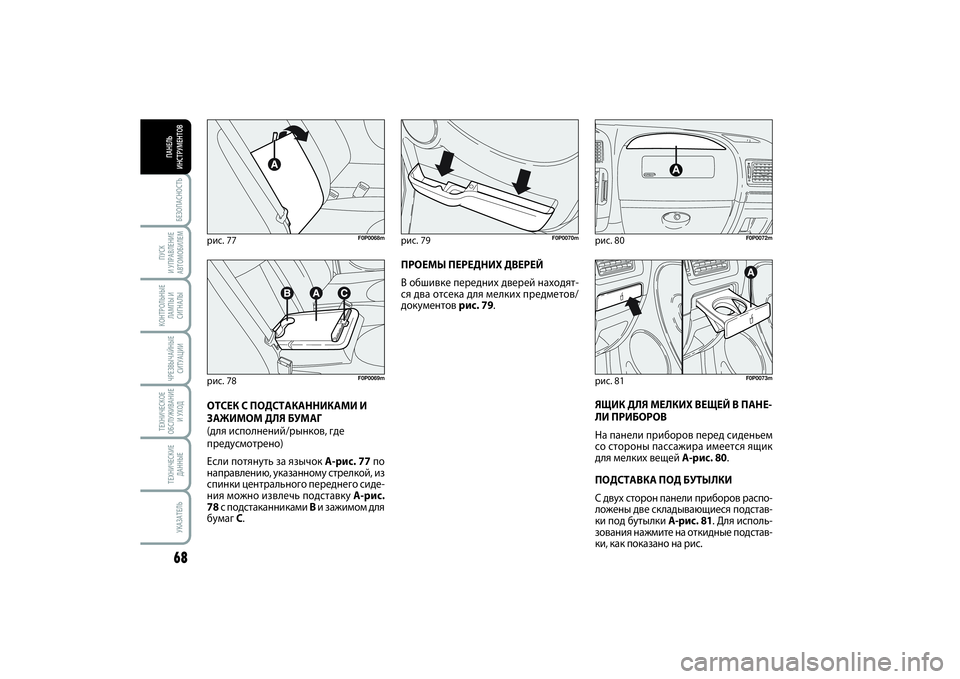

ПРОЕМЫ ПЕРЕДНИХ ДВЕРЕЙ
В обшивке передних дверей находят-
ся два отсека для мелких предметов/
документов рис. 79.
ЯЩИК ДЛЯ МЕЛКИХ ВЕЩЕЙ В ПАНЕ-
ЛИ ПРИБОРОВ
На панели приборов перед сиденьем
со стороны пассажира имеется ящик
для мелких вещей A-рис. 80.
ПОДСТАВКА ПОД БУТЫЛКИ
С двух сторон панели приборов распо-
ложены две складывающиеся подстав-
ки под бутылки A-рис. 81. Для исполь-
зования нажмите на откидные подстав-
ки, как показано на рис.
рис. 77
F0P0068m
рис. 78
F0P0069m
рис. 80
F0P0072m
рис. 79
F0P0070m
ОТСЕК С ПОДСТАКАННИКАМИ И
ЗАЖИМОМ ДЛЯ БУМАГ
(для исполнений/рынков, где
предусмотрено)
Если потянуть за язычок A-рис. 77по
направлению, указанному стрелкой, из
спинки центрального переднего сиде-
ния можно извлечь подставку A-рис.
78с подстаканниками Bи зажимом для
бумаг C.
рис. 81
F0P0073m
020-082 SCUDO LUM RUS 17/12/13 10.39 Pagina 68
