INSTRUMENTPANEL
Versioner med digital display
AHastighetsmätare
BBränslenivåvisare med reservtanks-
lampa
CMotorns kylarvätsketemperaturvisning
med lysdiod för maximal temperatur
DVarvräknare
EDigital display
Versioner med multidisplay
AHastighetsmätare
BBränslenivåvisare med reservtanks-
lampa
CMotorns kylarvätsketemperaturvisning
med lysdiod för maximal temperatur
DVarvräknare
EFlerfunktionsdisplay
F0M0535m
fig. 10
F0M0536m
fig. 11
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 13

14SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE
INSTRUMENT Bakgrundsfärgen på instrumenten och de-
ras typ kan variera beroende på modell.
VARVRÄKNARE fig. 12
Anger bilens aktuella hastighet.VARVRÄKNARE fig. 13
Varvräknaren anger motorvarvtal i minu-
ten.
OBSERVERA! Den elektroniska insprut-
ningens kontrollsystem blockerar pro-
gressivt bränsleflödet när motorn står på
”övervarvning” med följande progressiva
effektförluster på själva motorn.
Varvräknaren, med motorn på tomgång,
kan ange en stegvis eller plötslig ökning av
varvtalet beroende på situation.
Detta beteende är normalt och är inget
tecken på fel eftersom det kan uppstå t.ex.
när klimatanläggningen eller elfläkten akti-
veras. I dessa fall skyddar en långsam va-
riation av varvtalet batteriladdningens till-
stånd.
fig. 12
F0M0405m
fig. 13
F0M0406m
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 14

15
SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE
INDIKATOR FÖR
BRÄNSLENIVÅN fig. 14
Visaren anger mängden bränsle som finns
i tanken.
ETom tank.
FFull tank.
Varningslampan Asom lyser indikerar att
det finns ca 7 liter bränsle kvar.
Kör inte med nästan tom tank. Om bräns-
let tar slut kan det skada katalysatorn.
Se beskrivningen i avsnittet ”Tankning av
fordonet”.
OBSERVERA! Om visaren ställer sig på in-
dikationen Emed varningslampan Asom
blinkar, betyder detta att det finns ett fel
i anläggningen. Kontakta i detta fall Fiats
servicenät för en kontroll av systemet.TEMPERATURMÄTARE FÖR
MOTORNS KYLVÄTSKA fig. 15
Visaren anger temperaturen på motorns
kylvätska och börjar ge indikationer när
vätsketemperaturen överstiger ca 50 °C.
Under en normal användning av bilen kan
visaren ställa sig på olika lägen inuti om-
rådet i förhållande till bilens användnings-
förhållanden.
CLåg temperatur på motorns kylvätska.
HHög temperatur på motorns kylvätska.När varningslampan Btänds (på vissa ver-
sioner visas ett meddelande samtidigt på
flerfunktionsdisplayen) anger detta en för
hög ökning av kylvätskans temperatur.
I detta fall, stäng av motorn och kontakta
Fiats servicenät.
Om visaren för motorns kyl-
vätsketemperatur står på det
röda området, stäng omedel-
bart av motorn och kontakta
Fiats servicenät.
fig. 14
F0M0407m
fig. 15
F0M0408m
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 15

16SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE
DIGITAL DISPLAY STANDARDSKÄRM fig. 16
På standardskärmen visas följande:
AStrålkastarinställning (endast med tän-
da halvljus).
BTid (visas alltid, även med nyckeln ur-
dragen och framdörrarna stängda).
CVägmätare (visar de kilometer, eller
engelska mil, som har körts) och färd-
datorinformation.
DFunktionsvisare Start&Stop (berörda
versioner/marknader).
EVäxelindikator (indikation för växling)
(berörda versioner/marknader).
Anm.Med utdragen nyckel (när minst en
av framdörrarna öppnas) tänds displayen
och visar under några sekunder tiden och
antalet kilometer, eller engelska mil, som
körts.KONTROLLKNAPPAR fig. 17
+
För att kunna rulla skärmbilden och
de olika alternativen uppåt eller för att
öka det visade värdet.
MENU
Kort tryck för att komma
ESC
till menyn och/eller gå till nästa
skärm eller för att bekräfta det
val man gjort.
Lång nedtryckning för att gå till-
baka till standardskärmen.
−
För att kunna rulla skärmbilden och
de olika alternativen nedåt eller för att
minska det visade värdet.Anm.Knapparna +och −aktiverar de
olika funktionerna beroende på följande
situationer:
Inställning av invändig belysning
– När standardskärmen är aktiverad kan
ljusstyrkan för instrumentpanelen, bilra-
dion och den automatiska klimatanlägg-
ningen ställas in.
Inställningsmeny
– Rulla fram menyn uppåt eller nedåt.
– Tillåter en ökning eller minskning under
inställningarna.
fig. 16
F0M0537m
fig. 17
F0M0122m
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 16

17
SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE
INSTÄLLNINGSMENY
Menyn består av en rad funktioner som
presenteras ”cykliskt”. De väljs med knap-
parna +och −för tillgång till de olika al-
ternativen för val och inställning (setup)
som ges nedan.
Menyn kan aktiveras genom att trycka lätt
på knappen MENU ESC.
Med enkla nedtryckningar av knapparna +
och −går det att rulla listan i inställnings-
menyn.
Hanteringsläget ändras härmed beroende
på alternativet som väljs.Val av ett menyalternativ
– genom att trycka snabbt på knappen
MENU ESC, välj inställningen av menyn
som ska ändras,
– med knapparna +och −(med enkla
tryck) kan den nya inställningen väljas,
– genom att trycka snabbt på knappen
MENU ESC, sparas inställningen i min-
net och du går samtidigt tillbaka till sam-
ma menyalternativ som valdes tidigare.
Val av ”Inställning av klockan”
– Genom att trycka snabbt på knappen
MENU ESC, välj det första värdet som
skall ä
ndras (timmar).
– med knapparna +och −(med enkla
tryck) kan den nya inställningen väljas,
– genom att trycka snabbt på knappen
MENU ESCkan inställningen sparas
i minnet och samtidigt gå till nästa alter-
nativ i inställningsmenyn (minuter).
– efter att de har ställts in med samma
procedur, går du tillbaka till det valda me-
nyalternativet.Genom att trycka länge på knappen
MENU ESC
– om du befinner dig på menynivån, läm-
nar du inställningsmenyns miljö,
– om du befinner dig på inställningsnivån
för ett menyalternativ, går du tillbaka till
menynivån,
– endast ändringar som redan sparats
i minnet av användaren sparas (redan be-
kräftade med knappen MENU ESC).
Inställningsmenyns miljö är tidsinställd. Ef-
ter att menyn lämnats på grund av denna
tidsinställning sparas endast ändringar som
redan sparats i minnet av användaren (re-
dan bekräftade med knappen MENU
ESC).
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 17

18SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE

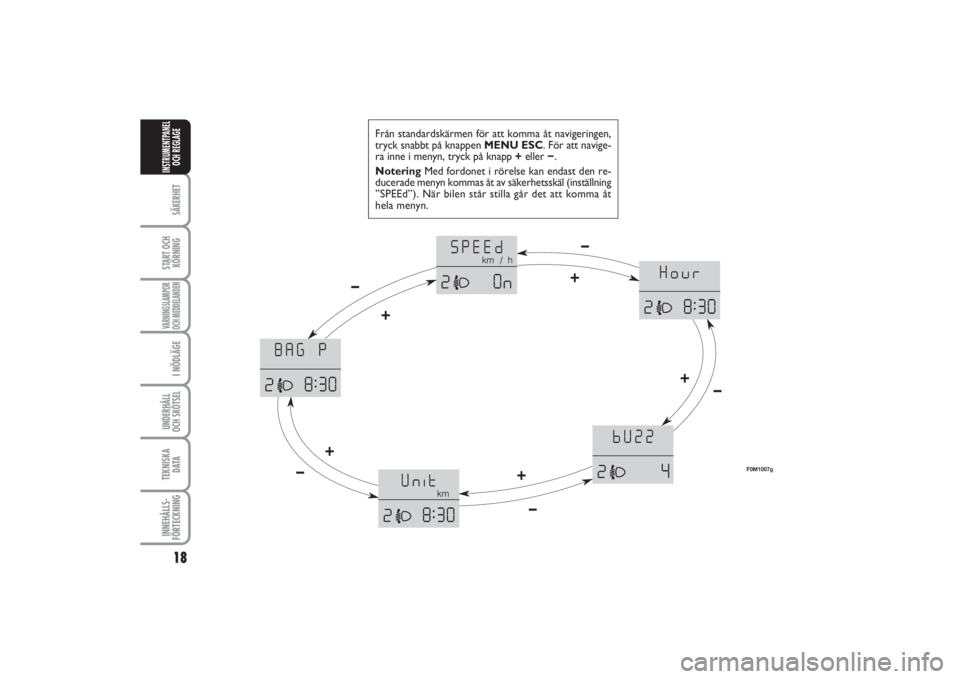

Från standardskärmen för att komma åt navigeringen,
tryck snabbt på knappen MENU ESC. För att navige-
ra inne i menyn, tryck på knapp +eller −.
NoteringMed fordonet i rörelse kan endast den re-
ducerade menyn kommas åt av säkerhetsskäl (inställning
”SPEEd”). När bilen står stilla går det att komma åt
hela menyn.
F0M1007g
+ –
+
–
+
–+
– +–
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 18

19
SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE
Inställning av hastighetsgräns
(SPEEd)
Denna funktion gör att du kan ställa in bi-
lens hastighetsgräns (km/h eller mph), över
vilken användaren underrättas (se kapitlet
”Varningslampor och meddelanden”).
För att ställa in önskad hastighetsgräns gör
man så här:
– tryck snabbt på knappen MENU ESC
Displayen visar texten (SPEEd) och måt-
tenheten enligt den tidigare gjorda inställ-
ningen i (km/h) eller (mph),
– tryck på knappen+eller −för att akti-
vera (On) eller inaktivera (OFF) hastig-
hetsgränsen,
– om funktion redan aktiverats (On) med
knapparna +eller −välj den önskade has-
tighetsgränsen och tryck på MENU ESC
för att bekräfta valet.
OBS!Det går att ställa in mellan 30 och
200 km/tim eller 20 och 125 mph enligt
den tidigare gjorda inställningen av måt-
tenheten (se avsnittet ”Inställning av måt-
tenheter (Units)” som beskrivs nedan).
Varje tryck på knappen
+/−medför en ök-
ning/minskning med 5 enheter. Håller man
istället knappen +/−intryckt sker en steg-
lös ökning/minskning. När det önskade
valet nästan har uppnåtts, slutför regle-
ringen med enkla tryck.– Tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.
Om man vill ta bort inställningen gör man
så här:
– tryck snabbt på knappen MENU ESC.
(On) blinkar på displayen,
– tryck på knappen −, displayen blinkar
och visar (Off),
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå
tillbaka
till standardskärmen utan att spara.
Inställning av klockan (Hour)
Denna funktion gör att du kan ställa klock-
an.
För att ställa in måttenheten, gör så här:
– tryck snabbt på knappen MENU ESC.
”Timmar” blinkar på displayen,
– tryck på knappen +eller −för att utfö-
ra inställningen,
– tryck igen på knappen MENU ESCoch
displayen visar siffrorna för minuter blin-
kande,
– tryck på knappen +eller −för att utfö-
ra inställningen,
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.Reglering av summerns volym
(bUZZ)
Denna funktion gör att du kan ställa in
ljudsignalens volym (summer) som avges
samtidigt som ett fel/varning visas och när
knapparna MENU ESC,+och −trycks
ned.
För att ställa in önskad volym gör man så
här:
– tryck snabbt på knappen MENU ESC.
Displayen visar texten (bUZZ),
– tryck på knappen +eller −
för att välja
den önskade volymnivån (kan regleras på
8 nivåer),
– tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 19

20SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE
Aktivering/Inaktivering
av passagerarsidans främre
krockkuddar och sidokrockkuddar
för skydd av bröstkorg/bäckenet
(side bag) (BAG P)
(för berörda versioner/marknader)
Denna funktion gör att du kan aktivera/
inaktivera airbagen på passagerarsidan.
Gör så här:❒
Tryck på knappen MENU ESC. Efter
att displayen visat meddelandet (BAG P
OFF) (för inaktivering) eller meddelan-
det (BAG P On) (för aktivering) med
knapparna +eller −, tryck igen på knap-
pen MENU ESC.
❒
På displayen visas ett meddelande som
bekräftelse.
❒
Genom att trycka på knappen +eller −
välj (YES) (för att bekräfta aktivering-
en/inaktiveringen) eller (No) (för att
vägra).
❒
Tryck helt kort på knappen MENU
ESC som bekräftelse och gå tillbaka till
menyskärmen eller tryck längre på
knappen för att gå tillbaka till huvud-
skärmen utan att spara.
MENU ESCMENU ESCMENU ESC
– +
– +
– +
– +
F0M1001g
F0M1003gF0M1002g F0M1005g
F0M1006g F0M1002g
F0M1003g
Inställning av måttenheter (Units)
Denna funktion gör att du kan ställa in
måttenheten.
För att ställa in måttenheten, gör så här:
– Tryck snabbt på knappen MENU ESC.
Displayen visar texten (Unit) och måtten-
heten som tidigare ställts in (km) eller
(engelska mil).
– Tryck på knappen +eller −för att väl-
ja den önskade måttenheten.
– Tryck snabbt på knappen MENU ESC
för att gå tillbaka till menyns skärm eller
tryck länge på knappen för att gå tillbaka
till standardskärmen utan att spara.
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 20
