Vrid lamphållarens lock C-fig. 21mo-
turs.
❒
Ta bort lampan D-fig. 22genom att
trycka in den lätt och vrida den moturs
(bajonettfattning). Byt ut lampan.
❒
Sätt tillbaka lamphållarens lock C-fig.
21 genom att vrida det medurs och
kontrollera att det sitter fast ordentligt.
❒
Montera luckan B-fig. 20 och dra åt lå-
sanordningarna A.På sidorna fig. 23
För att byta lampa gör man så här:
❒
Skjut linsen Amot bilens front så att
den invändiga fjädern Btrycks samman.
Dra sedan ut enheten.
❒
Vrid lamphållaren Cmoturs, ta bort
lampan Doch tryck fast den nya lam-
pan.
❒
Sätt tillbaka lamphållaren Ci linsen och
vrid den medurs.
❒
Sätt tillbaka enheten och se till att den
invändiga fjädern Bsnäpper fast.
fig. 22
F0M0636m
fig. 21
F0M0635m
fig. 24
F0M0638m
fig. 23
F0M0637m
DIMSTRÅLKASTARE
(för versioner/marknader där det
förutses)
För att byta lampan, gör så här:❒
Skruva loss skruvenA-fig. 24och dra
ut skyddskåpan B.
❒
Skruva loss fästskruvarna Coch ta bort
strålkastaren.;
133-164 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 149

150SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGEI NÖDLÄGE
❒
Ta bort lampan A-fig. 25genom att
vrida den moturs och frånkoppla det
elektriska kontaktdonet.
LAMPGRUPPER BAK
Lampgrupperna bak omfattar positionsljus
(lysdiod), bromsljus och körriktningsvisare.
Fördelningen av lamporna i lampgruppen
fig. 26är följande:
DKörriktningsvisare (blinkers).
EStoppljus.
För att byta lampa gör man så här:
❒
Skruva loss fästskruvarna A-fig. 26
❒
Koppla från det elektriska kontaktdo-
net i mitten Boch dra linsen utåt.
❒
Haka loss lamphållaren från fästena C-
fig. 27.
❒
Ta bort lampan genom att trycka in den
lätt och vrida den moturs (bajonett-
fattning). Byt ut lampan.
❒
Sätt tillbaka lamphållaren.
❒
Återanslut det elektriska kontaktdonet.
Sätt tillbaka enheten korrekt i förhål-
lande till karossen och dra sedan åt fä-
stskruvarna A.VARNING! För byte av positionsljus med
lysdiod, kontakta Fiats servicenät.
fig. 25
A
F0M0639m
fig. 26
F0M0640m
fig. 27
F0M0641m
133-164 PUNTO POP 1ed SV 08/10/13 12.16 Pagina 150

151
SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGEI NÖDLÄGE

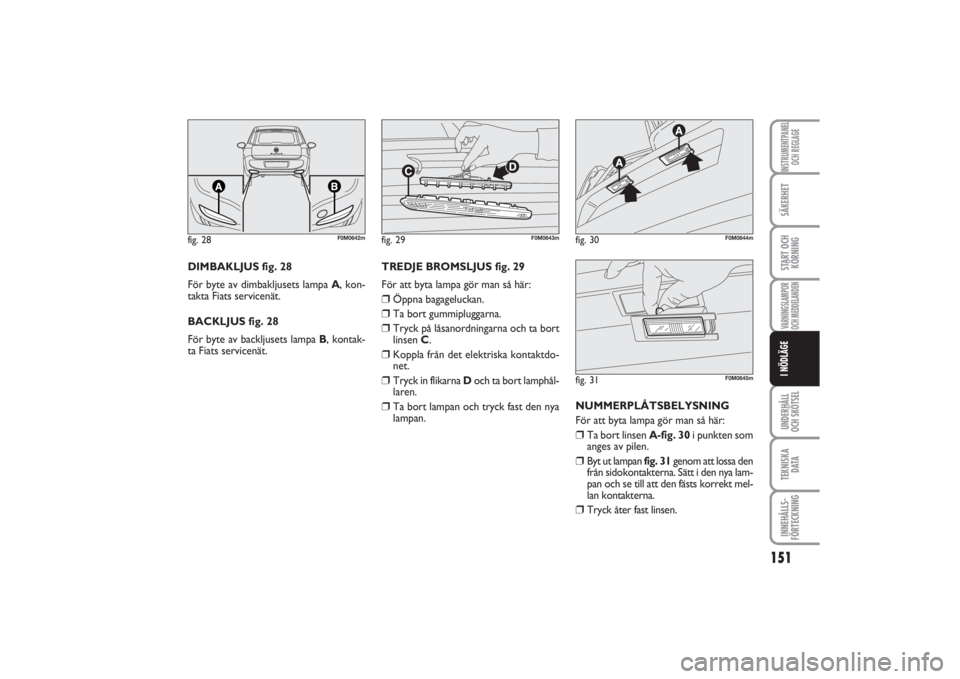

DIMBAKLJUS fig. 28
För byte av dimbakljusets lampa A, kon-
takta Fiats servicenät.
BACKLJUS fig. 28
För byte av backljusets lampa B, kontak-
ta Fiats servicenät.fig. 28
F0M0642m
TREDJE BROMSLJUS fig. 29
För att byta lampa gör man så här:❒
Öppna bagageluckan.
❒
Ta bort gummipluggarna.
❒
Tryck på låsanordningarna och ta bort
linsen C.
❒
Koppla från det elektriska kontaktdo-
net.
❒
Tryck in flikarna Doch ta bort lamphål-
laren.
❒
Ta bort lampan och tryck fast den nya
lampan.
fig. 29
F0M0643m
NUMMERPLÅTSBELYSNING
För att byta lampa gör man så här:❒
Ta bort linsen A-fig. 30i punkten som
anges av pilen.
❒
Byt ut lampanfig. 31genom att lossa den
från sidokontakterna. Sätt i den nya lam-
pan och se till att den fästs korrekt mel-
lan kontakterna.
❒
Tryck åter fast linsen.
fig. 30
F0M0644m
fig. 31
F0M0645m
133-164 PUNTO POP 1ed SV 08/10/13 12.17 Pagina 151

152SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGEI NÖDLÄGE

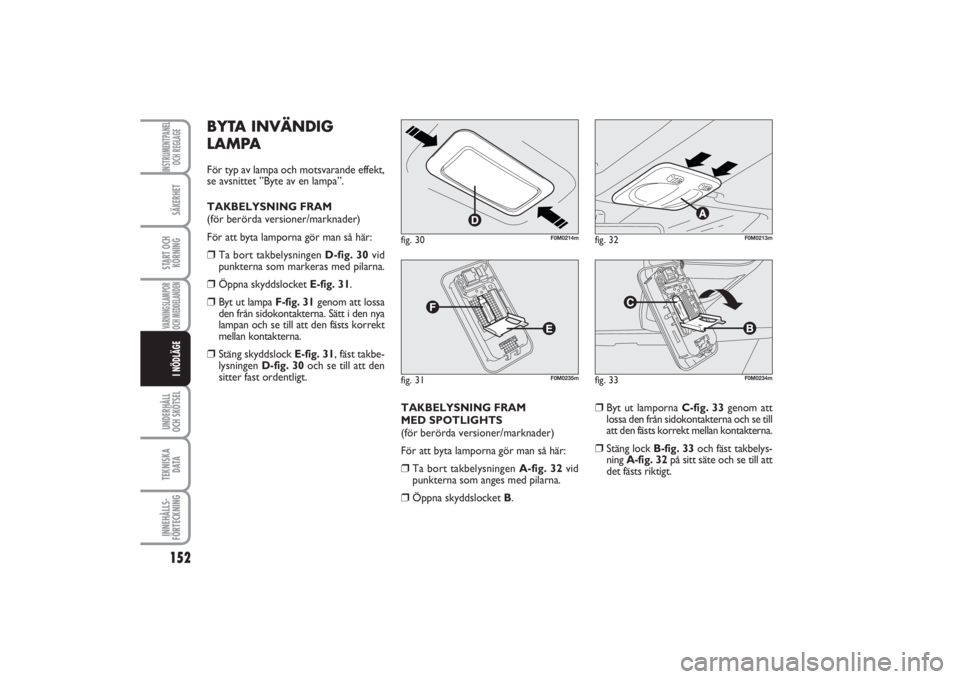

BYTA INVÄNDIG
LAMPAFör typ av lampa och motsvarande effekt,
se avsnittet ”Byte av en lampa”.
TAKBELYSNING FRAM
(för berörda versioner/marknader)
För att byta lamporna gör man så här:❒
Ta bort takbelysningen D-fig. 30vid
punkterna som markeras med pilarna.
❒
Öppna skyddslocket E-fig. 31.
❒
Byt ut lampa F-fig. 31genom att lossa
den från sidokontakterna. Sätt i den nya
lampan och se till att den fästs korrekt
mellan kontakterna.
❒
Stäng skyddslock E-fig. 31, fäst takbe-
lysningen D-fig. 30och se till att den
sitter fast ordentligt.
TAKBELYSNING FRAM
MED SPOTLIGHTS
(för berörda versioner/marknader)
För att byta lamporna gör man så här:
❒
Ta bort takbelysningen A-fig. 32vid
punkterna som anges med pilarna.
❒
Öppna skyddslocket B.
❒
Byt ut lamporna C-fig. 33genom att
lossa den från sidokontakterna och se till
att den fästs korrekt mellan kontakterna.
❒
Stäng lock B-fig. 33och fäst takbelys-
ning A-fig. 32på sitt säte och se till att
det fästs riktigt.
fig. 32
F0M0213m
fig. 33
F0M0234m
fig. 30
F0M0214m
fig. 31
F0M0235m
133-164 PUNTO POP 1ed SV 08/10/13 12.17 Pagina 152

153
SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGEI NÖDLÄGE

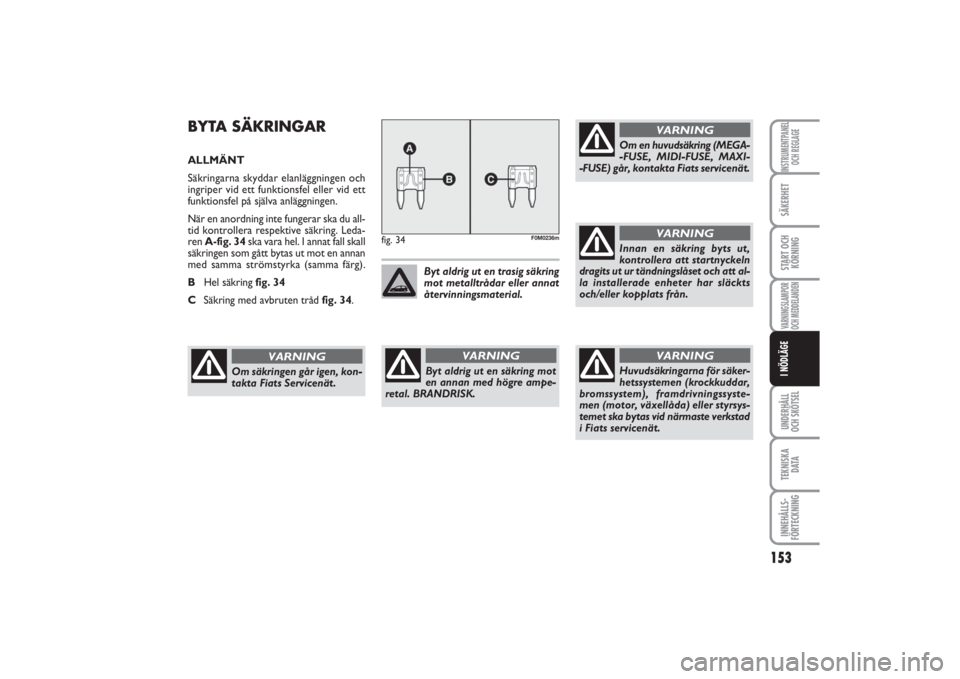

BYTA SÄKRINGARALLMÄNT
Säkringarna skyddar elanläggningen och
ingriper vid ett funktionsfel eller vid ett
funktionsfel på själva anläggningen.
När en anordning inte fungerar ska du all-
tid kontrollera respektive säkring. Leda-
ren A-fig. 34ska vara hel. I annat fall skall
säkringen som gått bytas ut mot en annan
med samma strömstyrka (samma färg).
BHel säkring fig. 34
CSäkring med avbruten tråd fig. 34.
fig. 34
F0M0236m
Byt aldrig ut en säkring mot
en annan med högre ampe-
retal. BRANDRISK.
VARNING
Byt aldrig ut en trasig säkring
mot metalltrådar eller annat
återvinningsmaterial.
Om en huvudsäkring (MEGA-
-FUSE, MIDI-FUSE, MAXI-
-FUSE) går, kontakta Fiats servicenät.
VARNING
Om säkringen går igen, kon-
takta Fiats Servicenät.
VARNING
Innan en säkring byts ut,
kontrollera att startnyckeln
dragits ut ur tändningslåset och att al-
la installerade enheter har släckts
och/eller kopplats från.
VARNING
Huvudsäkringarna för säker-
hetssystemen (krockkuddar,
bromssystem), framdrivningssyste-
men (motor, växellåda) eller styrsys-
temet ska bytas vid närmaste verkstad
i Fiats servicenät.
VARNING
133-164 PUNTO POP 1ed SV 08/10/13 12.17 Pagina 153

154SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGEI NÖDLÄGE
SÄKRINGARNAS PLACERING
Säkringarna sitter samlade i tre säkrings-
boxar i instrumentpanelen, i motorrum-
met och i bagageutrymmet (vänster sida).

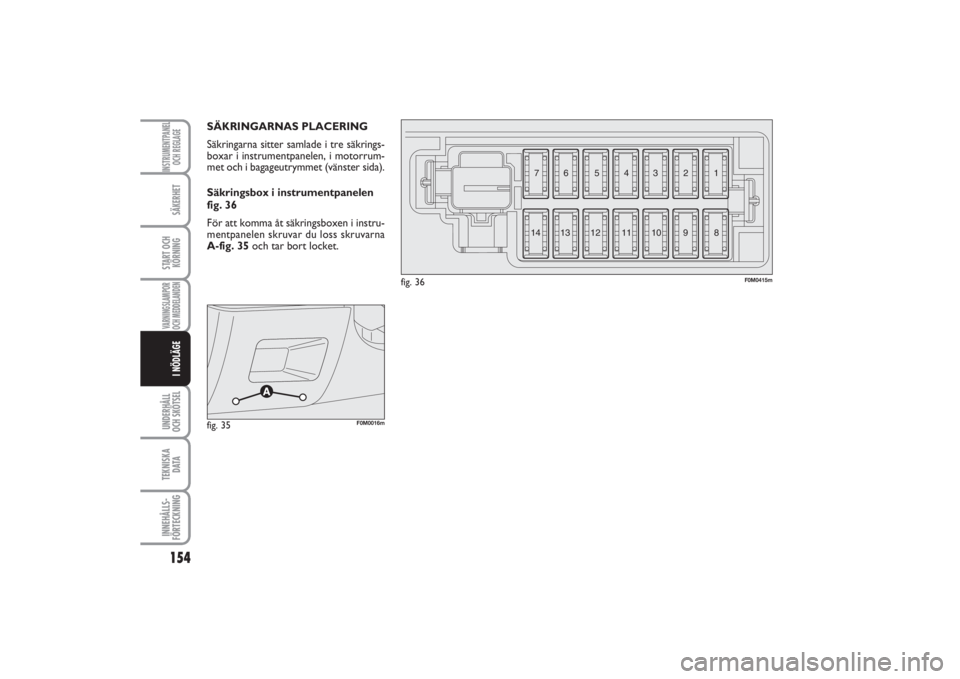

Säkringsbox i instrumentpanelen
fig. 36
För att komma åt säkringsboxen i instru-
mentpanelen skruvar du loss skruvarna
A-fig. 35och tar bort locket.
fig. 36
F0M0415m
3 4 5 6 7
8 9 10 11 12
13 141 2
fig. 35
F0M0016m
133-164 PUNTO POP 1ed SV 08/10/13 12.17 Pagina 154

155
SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGEI NÖDLÄGE

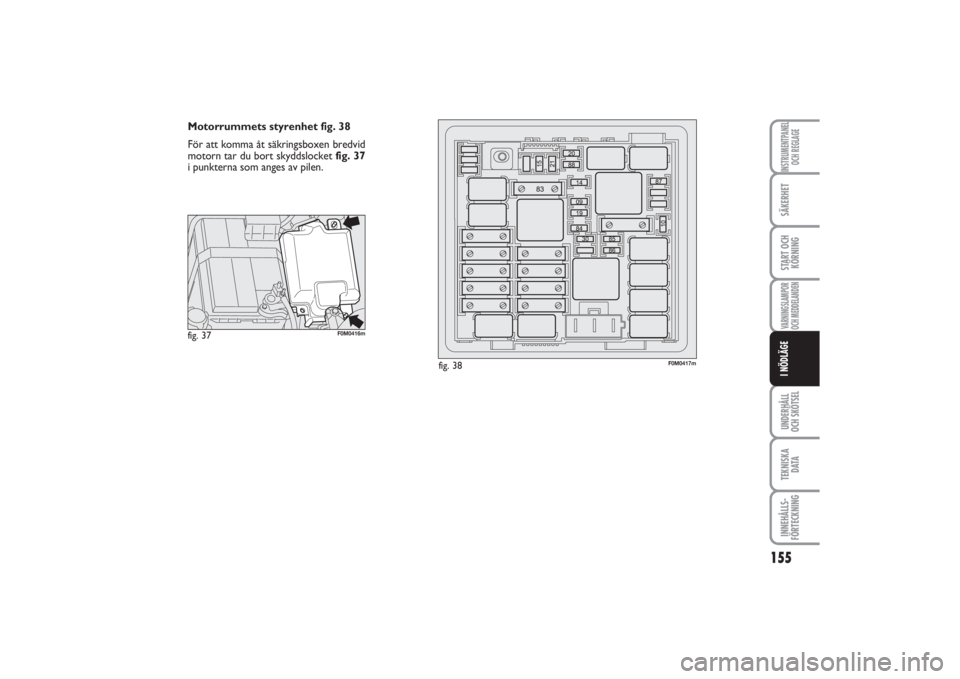

Motorrummets styrenhet fig. 38
För att komma åt säkringsboxen bredvid
motorn tar du bort skyddslocket fig. 37
i punkterna som anges av pilen.
fig. 38
F0M0417m
fig. 37
F0M0416m
133-164 PUNTO POP 1ed SV 08/10/13 12.17 Pagina 155

156SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGEI NÖDLÄGE

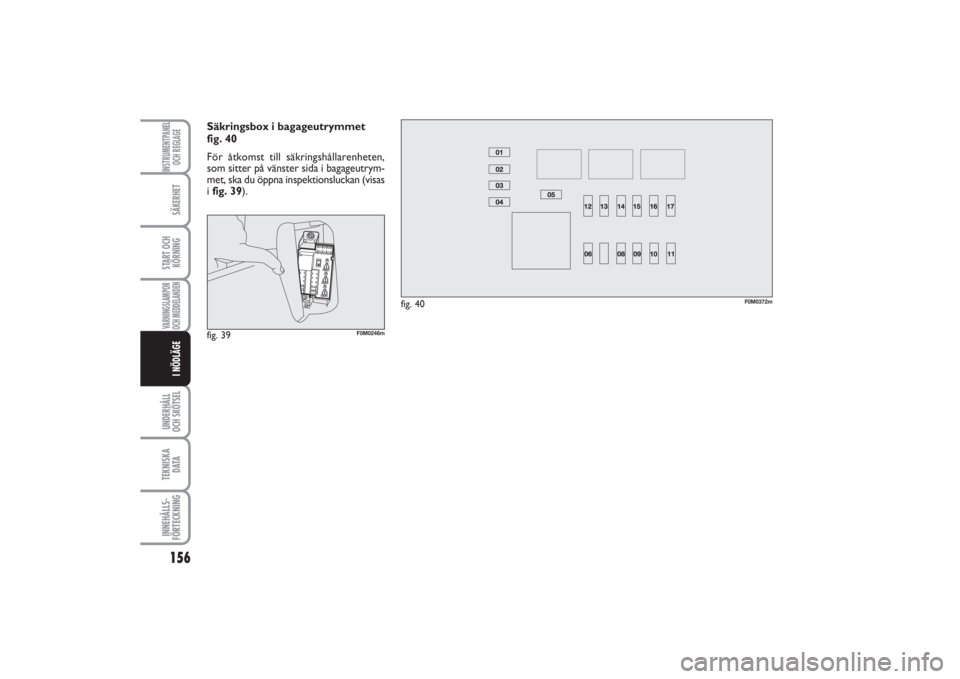

Säkringsbox i bagageutrymmet
fig. 40
För åtkomst till säkringshållarenheten,
som sitter på vänster sida i bagageutrym-
met, ska du öppna inspektionsluckan (visas
ifig. 39).
fig. 40
F0M0372m
fig. 39
F0M0246m
133-164 PUNTO POP 1ed SV 08/10/13 12.17 Pagina 156
