2014 FIAT PUNTO Drift- och underhållshandbok (in Swedish)

INSTRUMENTPANELVilka kontroller, instrument och indikatorer som ingår och var de sitter kan variera alltefter modell.
1.Inställningsbara sidoluftöppningar – 2.Fasta sidoluftöppningar – 3.Vänster spak: Reglage för utvändiga ljus – 4.Instrumenttavla -
5.Höger spak: Reglage för vindrutetorkare, bakrutetorkare, färddator – 6.Reglage på instrumentpanelen – 7.Inställningsbara mitt-
re luftöppningar – 8.Fast övre luftspridare – 9.Främre krockkudde på passagerarsidan – 10.Handskfack – 11.Bilradio (berör-
da ) – 12.Reglage för uppvärmning/ventilation/klimatanläggning – 13.Startanordning – 14.Främre krockkudde på förarsidan – 15.
Spak för rattinställning – 16.Reglagens täckbricka: Dimljus/dimbakljus/reglering av strålkastarinställning/digital display/flerfunk-
tionssdisplay.
5SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE
F0M0400m
fig. 1
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 5

6SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE

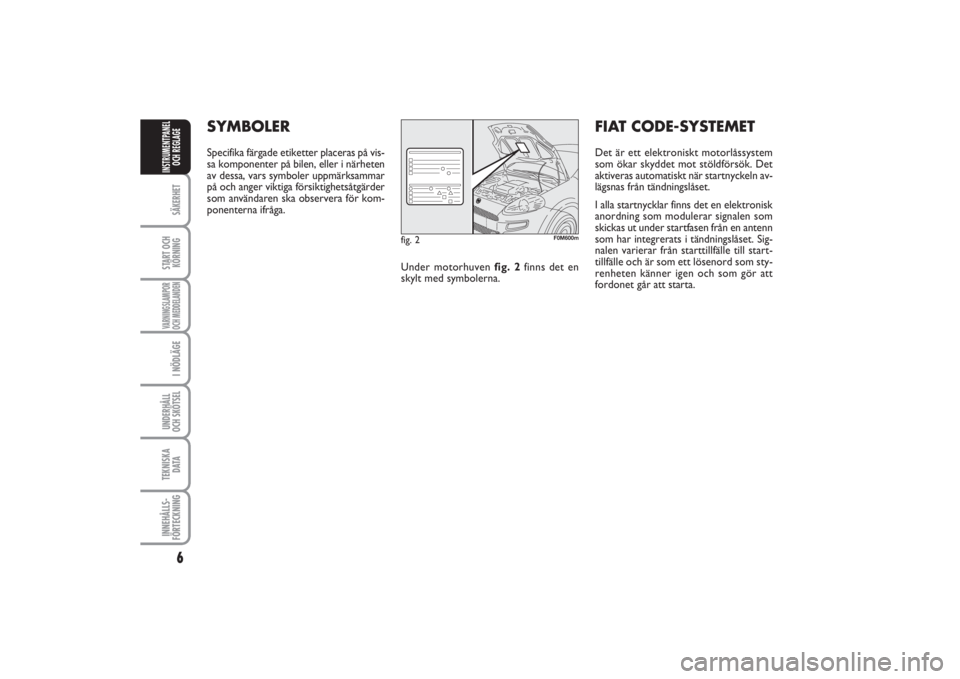

SYMBOLERSpecifika färgade etiketter placeras på vis-
sa komponenter på bilen, eller i närheten
av dessa, vars symboler uppmärksammar
på och anger viktiga försiktighetsåtgärder
som användaren ska observera för kom-
ponenterna ifråga.
Under motorhuven fig. 2finns det en
skylt med symbolerna.
FIAT CODE-SYSTEMETDet är ett elektroniskt motorlåssystem
som ökar skyddet mot stöldförsök. Det
aktiveras automatiskt när startnyckeln av-
lägsnas från tändningslåset.
I alla startnycklar finns det en elektronisk
anordning som modulerar signalen som
skickas ut under startfasen från en antenn
som har integrerats i tändningslåset. Sig-
nalen varierar från starttillfälle till start-
tillfälle och är som ett lösenord som sty-
renheten känner igen och som gör att
fordonet går att starta.
fig. 2
F0M600m
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 6

7SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE
I detta fall, vrid nyckeln till läget STOP
och därefter till MAR. Om blockeringen
kvarstår, försök med de andra nycklarna
som erhålls. Om motorn fortfarande inte
startar, kontakta Fiats servicenät.Varningslampan
Y
tänds under
körning
❒
Om varningslampan
Y
tänds, betyder
det att systemet håller på att göra en
självdiagnos (som beror t.ex. på ett
spänningsfall).
❒
Om varningslampan
Y
fortsätter att
lysa ska man kontakta auktoriserad
verkstad för Fiat.
Kraftiga stötar kan skada de
elektroniska komponenterna
i nyckeln.
FUNKTION
Vid varje start, när nyckeln vrids till MAR,
sänder Fiat CODE-systemets kontrollen-
het en identifikationskod till motorns kon-
trollenhet för att avaktivera blockeringen
av funktionerna.
Identifikationskoden sänds bara om Fiat
CODE-systemets styrenhet känner igen
koden från startnyckeln.
När du vrider startnyckeln till läget STOP
gör Fiat CODE-systemet så att motor-
styrenhetens funktioner avaktiveras.
Om koden inte känts igen under starten,
tänds kontrollampan
Y
på instrument-
panelen.
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 7

8SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE

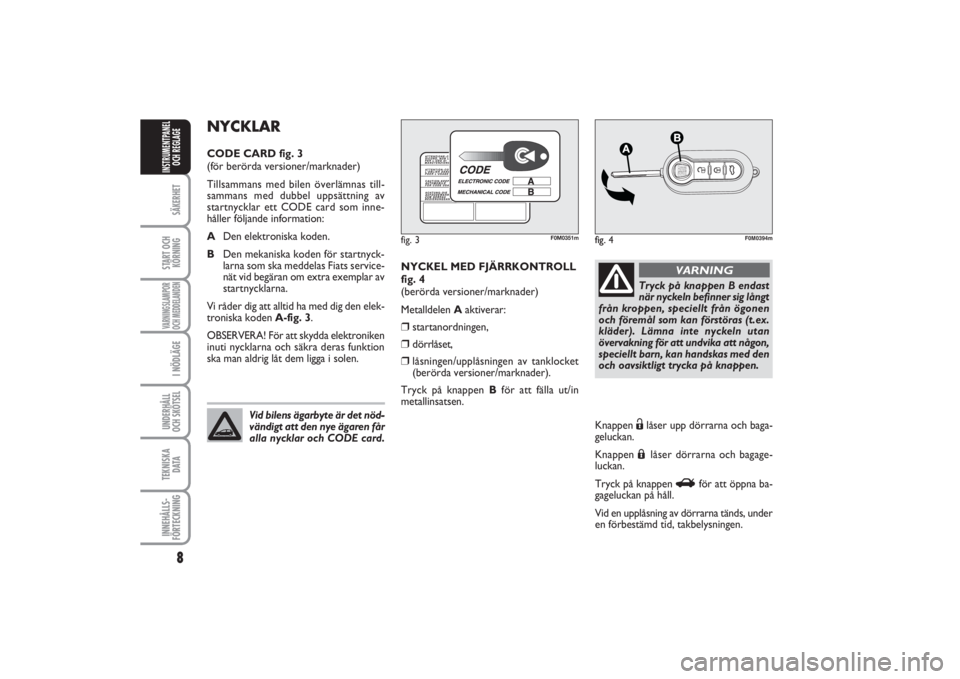

NYCKEL MED FJÄRRKONTROLL
fig. 4
(berörda versioner/marknader)
Metalldelen Aaktiverar:❒
startanordningen,
❒
dörrlåset,
❒
låsningen/upplåsningen av tanklocket
(berörda versioner/marknader).
Tryck på knappen Bför att fälla ut/in
metallinsatsen.
Knappen
Ëlåser upp dörrarna och baga-
geluckan.
Knappen Á
låser dörrarna och bagage-
luckan.
Tryck på knappen
R
för att öppna ba-
gageluckan på håll.
Vid en upplåsning av dörrarna tänds, under
en förbestämd tid, takbelysningen.
NYCKLARCODE CARD fig. 3
(för berörda versioner/marknader)
Tillsammans med bilen överlämnas till-
sammans med dubbel uppsättning av
startnycklar ett CODE card som inne-
håller följande information:
ADen elektroniska koden.
BDen mekaniska koden för startnyck-
larna som ska meddelas Fiats service-
nät vid begäran om extra exemplar av
startnycklarna.
Vi råder dig att alltid ha med dig den elek-
troniska koden A-fig. 3.
OBSERVERA! För att skydda elektroniken
inuti nycklarna och säkra deras funktion
ska man aldrig låt dem ligga i solen.
Vid bilens ägarbyte är det nöd-
vändigt att den nye ägaren får
alla nycklar och CODE card.
fig. 3
F0M0351m
Tryck på knappen B endast
när nyckeln befinner sig långt
från kroppen, speciellt från ögonen
och föremål som kan förstöras (t.ex.
kläder). Lämna inte nyckeln utan
övervakning för att undvika att någon,
speciellt barn, kan handskas med den
och oavsiktligt trycka på knappen.
VARNING
fig. 4
F0M0394m
fig.
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 8

9SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE

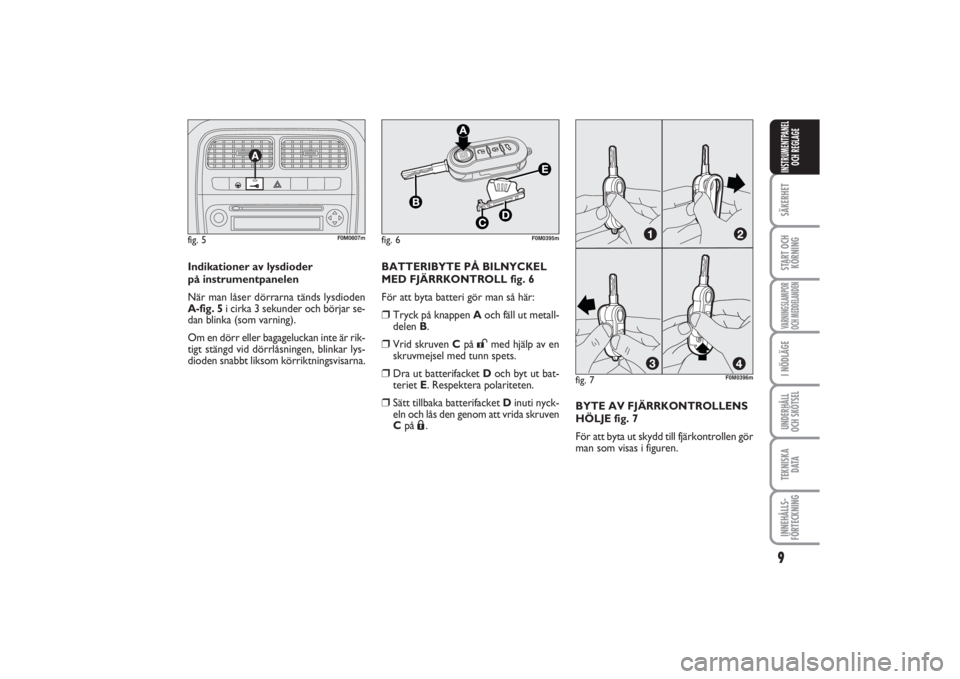

Indikationer av lysdioder
på instrumentpanelen
När man låser dörrarna tänds lysdioden
A-fig. 5i cirka 3 sekunder och börjar se-
dan blinka (som varning).
Om en dörr eller bagageluckan inte är rik-
tigt stängd vid dörrlåsningen, blinkar lys-
dioden snabbt liksom körriktningsvisarna.fig. 5
F0M0607m
fig. 6
F0M0395m
F0M0396m
BATTERIBYTE PÅ BILNYCKEL
MED FJÄRRKONTROLL fig. 6
För att byta batteri gör man så här:❒
Tryck på knappen Aoch fäll ut metall-
delen B.
❒
Vrid skruven Cpå
:
med hjälp av en
skruvmejsel med tunn spets.
❒
Dra ut batterifacket Doch byt ut bat-
teriet E. Respektera polariteten.
❒
Sätt tillbaka batterifacket Dinuti nyck-
eln och lås den genom att vrida skruven
Cpå
Á.BYTE AV FJÄRRKONTROLLENS
HÖLJE fig. 7
För att byta ut skydd till fjärkontrollen gör
man som visas i figuren.
fig. 7
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 9

10SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE

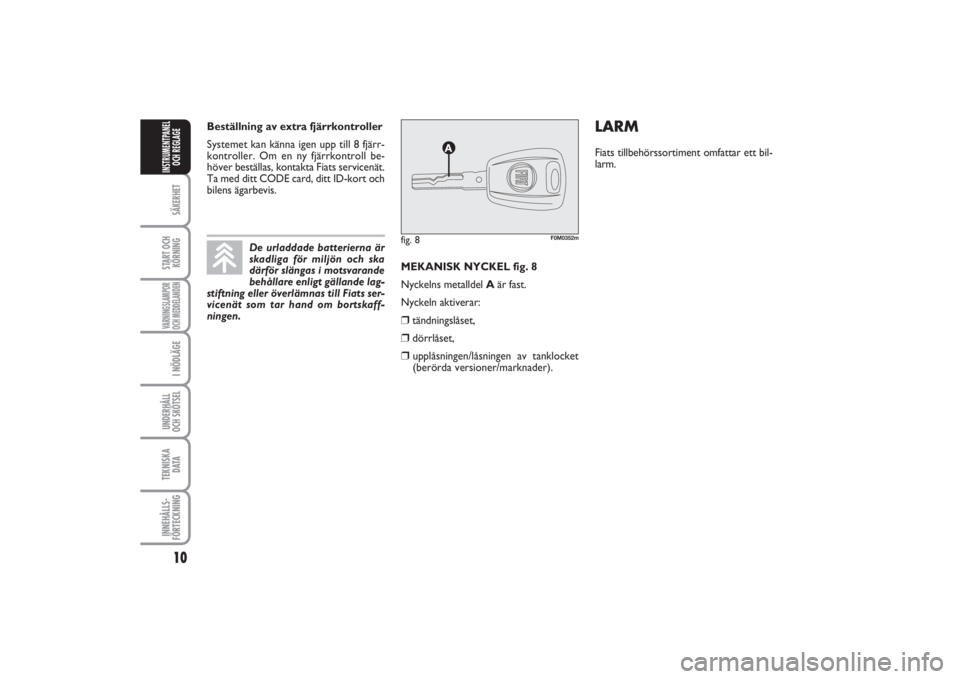

MEKANISK NYCKEL fig. 8
Nyckelns metalldel Aär fast.
Nyckeln aktiverar:❒
tändningslåset,
❒
dörrlåset,
❒
upplåsningen/låsningen av tanklocket
(berörda versioner/marknader).
fig. 8
F0M0352m
LARMFiats tillbehörssortiment omfattar ett bil-
larm.
De urladdade batterierna är
skadliga för miljön och ska
därför slängas i motsvarande
behållare enligt gällande lag-
stiftning eller överlämnas till Fiats ser-
vicenät som tar hand om bortskaff-
ningen.
Beställning av extra fjärrkontroller
Systemet kan känna igen upp till 8 fjärr-
kontroller. Om en ny fjärrkontroll be-
höver beställas, kontakta Fiats servicenät.
Ta med ditt CODE card, ditt ID-kort och
bilens ägarbevis.
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 10

11
SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSELTEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE

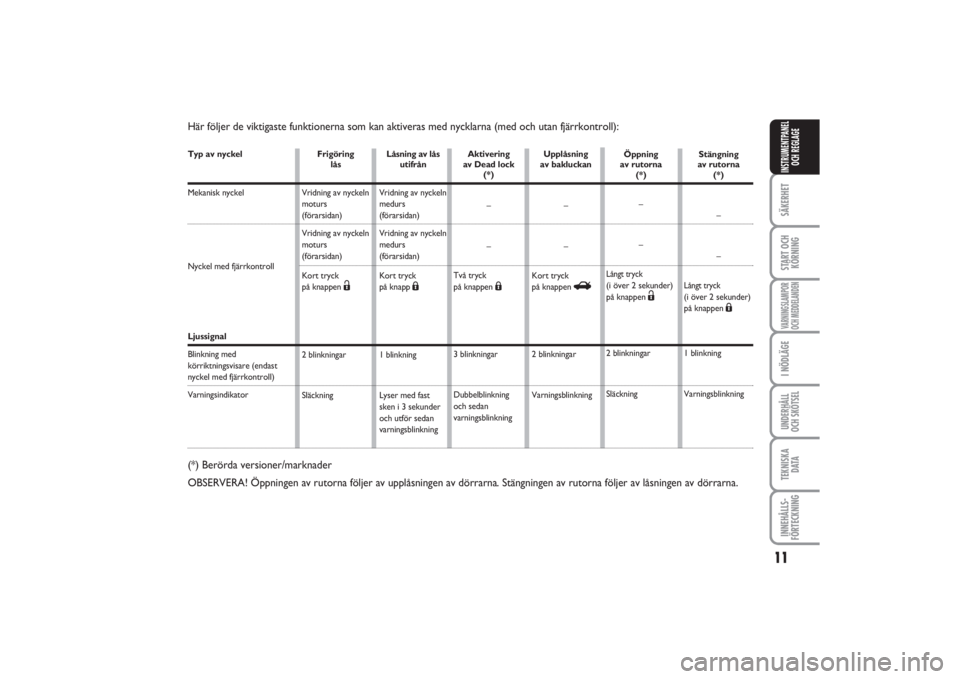

Här följer de viktigaste funktionerna som kan aktiveras med nycklarna (med och utan fjärrkontroll):Typ av nyckelMekanisk nyckel Nyckel med fjärrkontroll Ljussignal
Blinkning med
körriktningsvisare (endast nyckel med fjärrkontroll)
Varningsindikator
Frigöring
lås
Vridning av nyckeln
moturs
(förarsidan)
Vridning av nyckeln
moturs
(förarsidan)
Kort tryck
på knappen
Ë
2 blinkningar
SläckningLåsning av lås
utifrån
Vridning av nyckeln
medurs
(förarsidan)
Vridning av nyckeln
medurs
(förarsidan)
Kort tryck
på knapp
Á
1 blinkning
Lyser med fast
sken i 3 sekunder
och utför sedan
varningsblinkningAktivering
av Dead lock
(*)
–
–
Två tryck
på knappen
Á
3 blinkningar
Dubbelblinkning
och sedan
varningsblinkningUpplåsning
av bakluckan
–
–
Kort tryck
på knappen
R
2 blinkningar
Varningsblinkning
(*) Berörda versioner/marknader
OBSERVERA! Öppningen av rutorna följer av upplåsningen av dörrarna. Stängningen av rutorna följer av låsningen av dörrarna.
Öppning
av rutorna
(*)
–
–
Långt tryck(i över 2 sekunder)
på knappen
Ë
2 blinkningar
SläckningStängning
av rutorna
(*)
–
–
Långt tryck(i över 2 sekunder)
på knappen
Á
1 blinkning
Varningsblinkning
001-032 PUNTO POP 1ed SV 09/10/13 09.34 Pagina 11

12SÄKERHETSTART OCH
KÖRNINGVARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL
OCH SKÖTSEL TEKNISKA
D ATAINNEHÅLLS-
FÖRTECKNINGINSTRUMENTPANEL
OCH REGLAGE

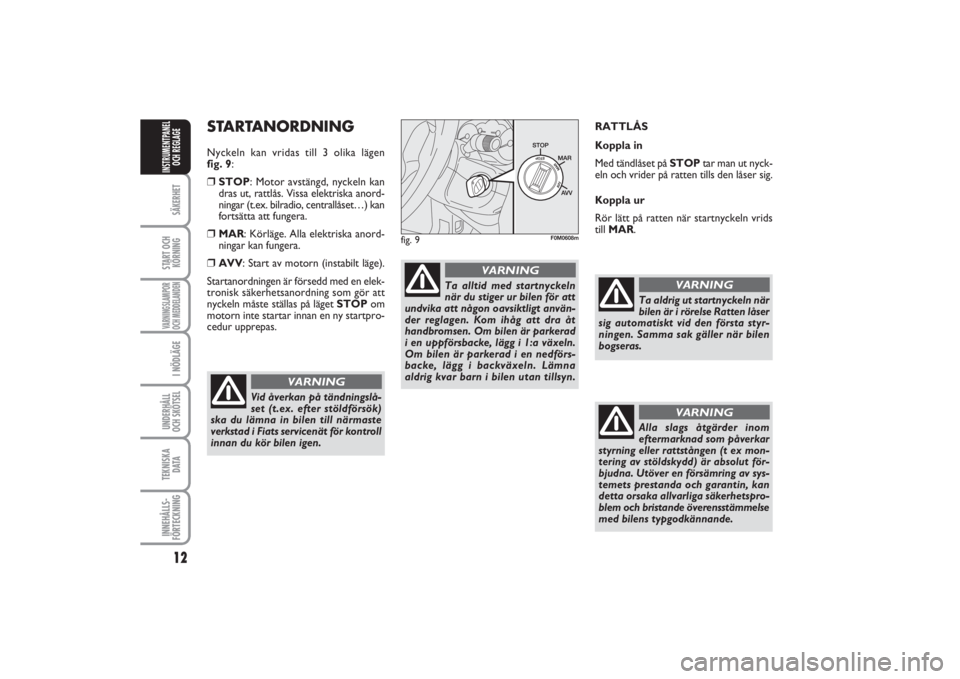

STARTANORDNINGNyckeln kan vridas till 3 olika lägen
fig. 9:❒
STOP: Motor avstängd, nyckeln kan
dras ut, rattlås. Vissa elektriska anord-
ningar (t.ex. bilradio, centrallåset…) kan
fortsätta att fungera.
❒
MAR: Körläge. Alla elektriska anord-
ningar kan fungera.
❒
AVV: Start av motorn (instabilt läge).
Startanordningen är försedd med en elek-
tronisk säkerhetsanordning som gör att
nyckeln måste ställas på läget STOPom
motorn inte startar innan en ny startpro-
cedur upprepas.RATTLÅS
Koppla in
Med tändlåset på STOPtar man ut nyck-
eln och vrider på ratten tills den låser sig.
Koppla ur
Rör lätt på ratten när startnyckeln vrids
till MAR.
Vid åverkan på tändningslå-
set (t.ex. efter stöldförsök)
ska du lämna in bilen till närmaste
verkstad i Fiats servicenät för kontroll
innan du kör bilen igen.
VARNING
Ta alltid med startnyckeln
när du stiger ur bilen för att
undvika att någon oavsiktligt använ-
der reglagen. Kom ihåg att dra åt
handbromsen. Om bilen är parkerad
i en uppförsbacke, lägg i 1:a växeln.
Om bilen är parkerad i en nedförs-
backe, lägg i backväxeln. Lämna
aldrig kvar barn i bilen utan tillsyn.
VARNING
fig. 9
F0M0608m
Ta aldrig ut startnyckeln när
bilen är i rörelse Ratten låser
sig automatiskt vid den första styr-
ningen. Samma sak gäller när bilen
bogseras.
VARNING
Alla slags åtgärder inom
eftermarknad som påverkar
styrning eller rattstången (t ex mon-
tering av stöldskydd) är absolut för-
bjudna. Utöver en försämring av sys-
temets prestanda och garantin, kan
detta orsaka allvarliga säkerhetspro-
blem och bristande överensstämmelse
med bilens typgodkännande.
VARNING
