2014 CITROEN NEMO Upute Za Rukovanje (in Croatian)

47
1
SPREMNI ZA POLAZAK

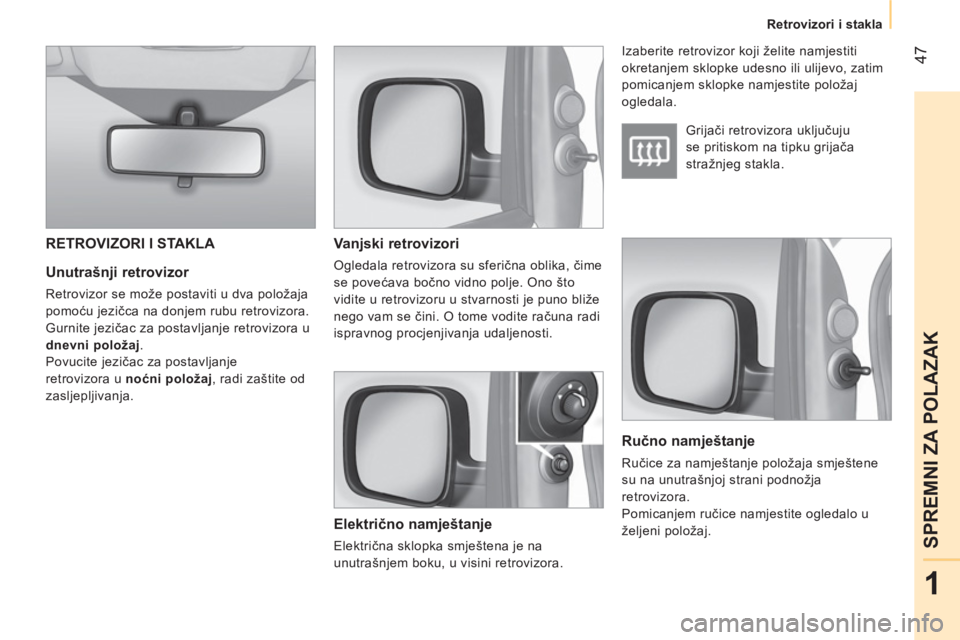

Retrovizori i stakla



Unutrašnji retrovizor

Retrovizor se može postaviti u dva položaja
pomoću jezičca na donjem rubu retrovizora.
Gurnite jezičac za postavljanje retrovizora u
dnevni položaj
.
Povucite jezičac za postavljanje
retrovizora u noćni položaj
, radi zaštite od
zasljepljivanja.


Vanjski retrovizori

Ogledala retrovizora su sferična oblika, čime
se povećava bočno vidno polje. Ono što
vidite u retrovizoru u stvarnosti je puno bliže
nego vam se čini. O tome vodite računa radi
ispravnog procjenjivanja udaljenosti.


Električno namještanje

Električna sklopka smještena je na
unutrašnjem boku, u visini retrovizora.
RETROVIZORI I STAKLA

Grijači retrovizora uključuju
se pritiskom na tipku grijača
stražnjeg stakla. Izaberite retrovizor koji želite namjestiti
okretanjem sklopke udesno ili ulijevo, zatim
pomicanjem sklopke namjestite položaj
ogledala.

Ručno namještanje

Ručice za namještanje položaja smještene
su na unutrašnjoj strani podnožja
retrovizora.
Pomicanjem ručice namjestite ogledalo u
željeni položaj.

48



Retrovizori i stakla

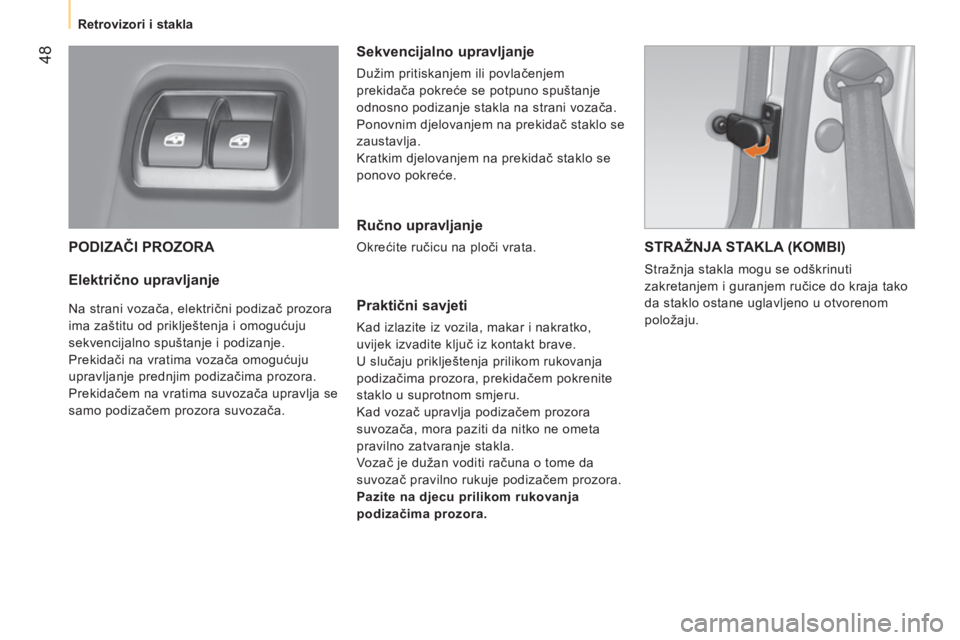

PODIZAČI PROZORA


Električno upravljanje

Na strani vozača, električni podizač prozora
ima zaštitu od priklještenja i omogućuju
sekvencijalno spuštanje i podizanje.
Prekidači na vratima vozača omogućuju
upravljanje prednjim podizačima prozora.
Prekidačem na vratima suvozača upravlja se
samo podizačem prozora suvozača.


Sekvencijalno upravljanje

Dužim pritiskanjem ili povlačenjem
prekidača pokreće se potpuno spuštanje
odnosno podizanje stakla na strani vozača.
Ponovnim djelovanjem na prekidač staklo se
zaustavlja.
Kratkim djelovanjem na prekidač staklo se
ponovo pokreće.


Ručno upravljanje

Okrećite ručicu na ploči vrata.


Praktični savjeti

Kad izlazite iz vozila, makar i nakratko,
uvijek izvadite ključ iz kontakt brave.
U slučaju priklještenja prilikom rukovanja
podizačima prozora, prekidačem pokrenite
staklo u suprotnom smjeru.
Kad vozač upravlja podizačem prozora
suvozača, mora paziti da nitko ne ometa
pravilno zatvaranje stakla.
Vozač je dužan voditi računa o tome da
suvozač pravilno rukuje podizačem prozora.

Pazite na djecu prilikom rukovanja
podizačima prozora.


STRAŽNJA STAKLA (KOMBI)

Stražnja stakla mogu se odškrinuti
zakretanjem i guranjem ručice do kraja tako
da staklo ostane uglavljeno u otvorenom
položaju.

49
1
SPREMNI ZA POLAZAK

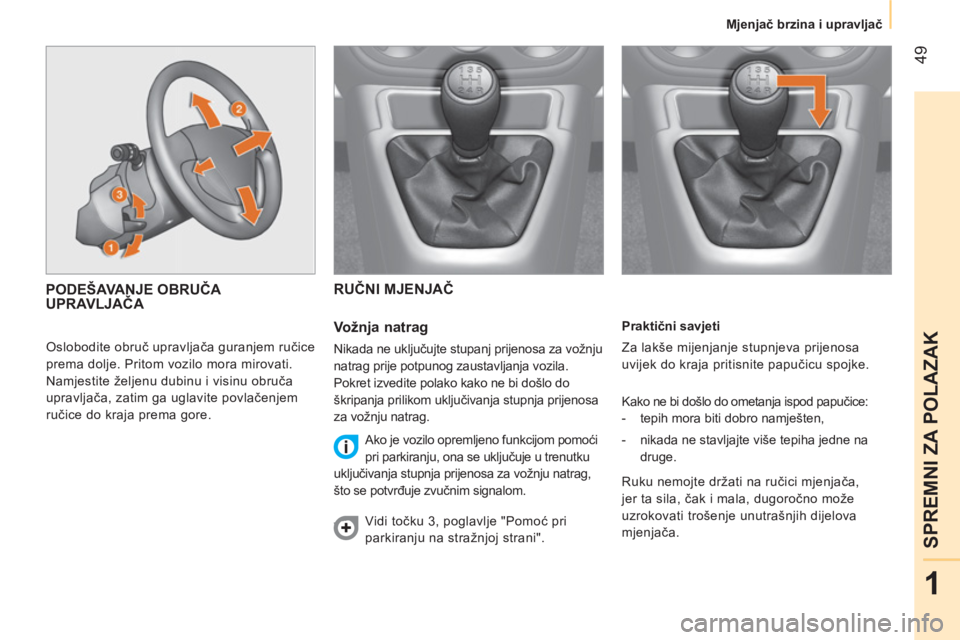

Mjenjač brzina i upravljač



Praktični savjeti
Za lakše mijenjanje stupnjeva prijenosa
uvijek do kraja pritisnite papučicu spojke.
Kako ne bi došlo do ometanja ispod papučice:


- tepih mora biti dobro namješten,

- nikada ne stavljajte više tepiha jedne na
druge.
Ruku nemojte držati na ručici mjenjača,
jer ta sila, čak i mala, dugoročno može
uzrokovati trošenje unutrašnjih dijelova
mjenjača.



RUČNI MJENJAČ


Vožnja natrag

Nikada ne uključujte stupanj prijenosa za vožnju
natrag prije potpunog zaustavljanja vozila.
Pokret izvedite polako kako ne bi došlo do
škripanja prilikom uključivanja stupnja prijenosa
za vožnju natrag.
Ako je vozilo opremljeno funkcijom pomoći
pri parkiranju, ona se uključuje u trenutku
uključivanja stupnja prijenosa za vožnju natrag,
što se potvrđuje zvučnim signalom.
Vidi točku 3, poglavlje "Pomoć pri
parkiranju na stražnjoj strani".
PODEŠAVANJE OBRUČA
UPRAVLJAČA


Oslobodite obruč upravljača guranjem ručice
prema dolje. Pritom vozilo mora mirovati.
Namjestite željenu dubinu i visinu obruča
upravljača, zatim ga uglavite povlačenjem
ručice do kraja prema gore.

50



Mjenjač brzina i upravljač

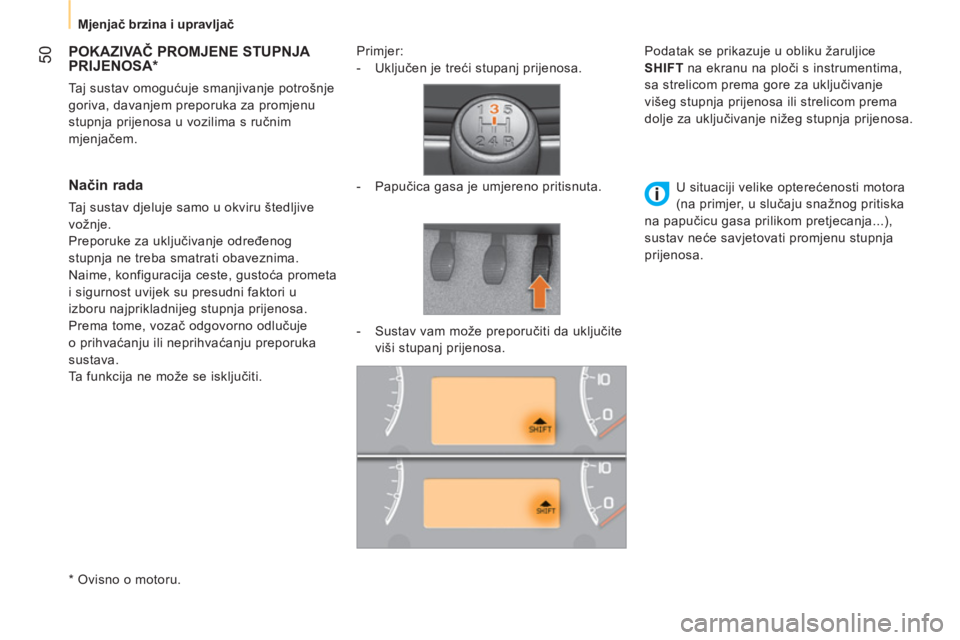

POKAZIVAČ PROMJENE STUPNJA
PRIJENOSA *

Taj sustav omogućuje smanjivanje potrošnje
goriva, davanjem preporuka za promjenu
stupnja prijenosa u vozilima s ručnim
mjenjačem.


Način rada

Taj sustav djeluje samo u okviru štedljive
vožnje.
Preporuke za uključivanje određenog
stupnja ne treba smatrati obaveznima.
Naime, konfiguracija ceste, gustoća prometa
i sigurnost uvijek su presudni faktori u
izboru najprikladnijeg stupnja prijenosa.
Prema tome, vozač odgovorno odlučuje
o prihvaćanju ili neprihvaćanju preporuka
sustava.
Ta funkcija ne može se isključiti.
Primjer:


- Uključen je treći stupanj prijenosa.

- Papučica gasa je umjereno pritisnuta.

- Sustav vam može preporučiti da uključite
viši stupanj prijenosa.
Podatak se prikazuje u obliku žaruljice
SHIFT
na ekranu na ploči s instrumentima,
sa strelicom prema gore za uključivanje
višeg stupnja prijenosa ili strelicom prema
dolje za uključivanje nižeg stupnja prijenosa.

U situaciji velike opterećenosti motora
(na primjer, u slučaju snažnog pritiska
na papučicu gasa prilikom pretjecanja...),
sustav neće savjetovati promjenu stupnja
prijenosa.


*
Ovisno o motoru.

51
1
SPREMNI ZA POLAZAK



Mjenjač brzina i upravljač

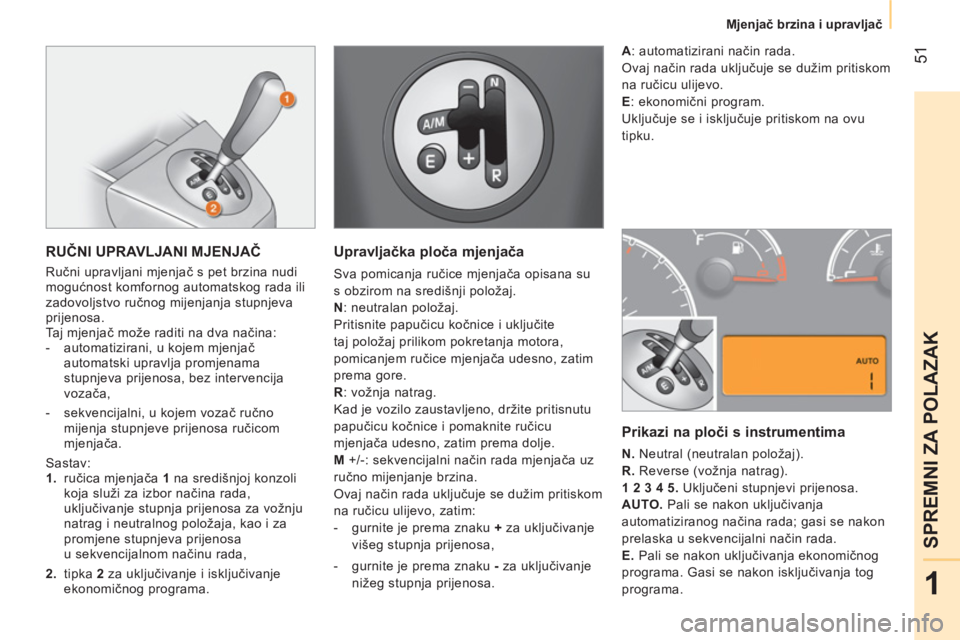

RUČNI UPRAVLJANI MJENJAČ

Ručni upravljani mjenjač s pet brzina nudi
mogućnost komfornog automatskog rada ili
zadovoljstvo ručnog mijenjanja stupnjeva
prijenosa.
Taj mjenjač može raditi na dva načina:


- automatizirani, u kojem mjenjač
automatski upravlja promjenama
stupnjeva prijenosa, bez intervencija
vozača,

- sekvencijalni, u kojem vozač ručno
mijenja stupnjeve prijenosa ručicom
mjenjača.
Sastav:


1.
ručica mjenjača 1
na središnjoj konzoli
koja služi za izbor načina rada,
uključivanje stupnja prijenosa za vožnju
natrag i neutralnog položaja, kao i za
promjene stupnjeva prijenosa
u sekvencijalnom načinu rada,

2.
tipka 2
za uključivanje i isključivanje
ekonomičnog programa.


Upravljačka ploča mjenjača

Sva pomicanja ručice mjenjača opisana su
s obzirom na središnji položaj.

N
: neutralan položaj.
Pritisnite papučicu kočnice i uključite
taj položaj prilikom pokretanja motora,
pomicanjem ručice mjenjača udesno, zatim
prema gore.

R
: vožnja natrag.
Kad je vozilo zaustavljeno, držite pritisnutu
papučicu kočnice i pomaknite ručicu
mjenjača udesno, zatim prema dolje.

M
+/-: sekvencijalni način rada mjenjača uz
ručno mijenjanje brzina.
Ovaj način rada uključuje se dužim pritiskom
na ručicu ulijevo, zatim:


- gurnite je prema znaku +
za uključivanje
višeg stupnja prijenosa,

- gurnite je prema znaku -
za uključivanje
nižeg stupnja prijenosa.


Prikazi na ploči s instrumentima


N.
Neutral (neutralan položaj).

R.
Reverse (vožnja natrag).

1 2 3 4 5.
Uključeni stupnjevi prijenosa.

AUTO.
Pali se nakon uključivanja
automatiziranog načina rada; gasi se nakon
prelaska u sekvencijalni način rada.

E.
Pali se nakon uključivanja ekonomičnog
programa. Gasi se nakon isključivanja tog
programa.
A
: automatizirani način rada.
Ovaj način rada uključuje se dužim pritiskom
na ručicu ulijevo.

E
: ekonomični program.
Uključuje se i isključuje pritiskom na ovu
tipku.

52



Mjenjač brzina i upravljač

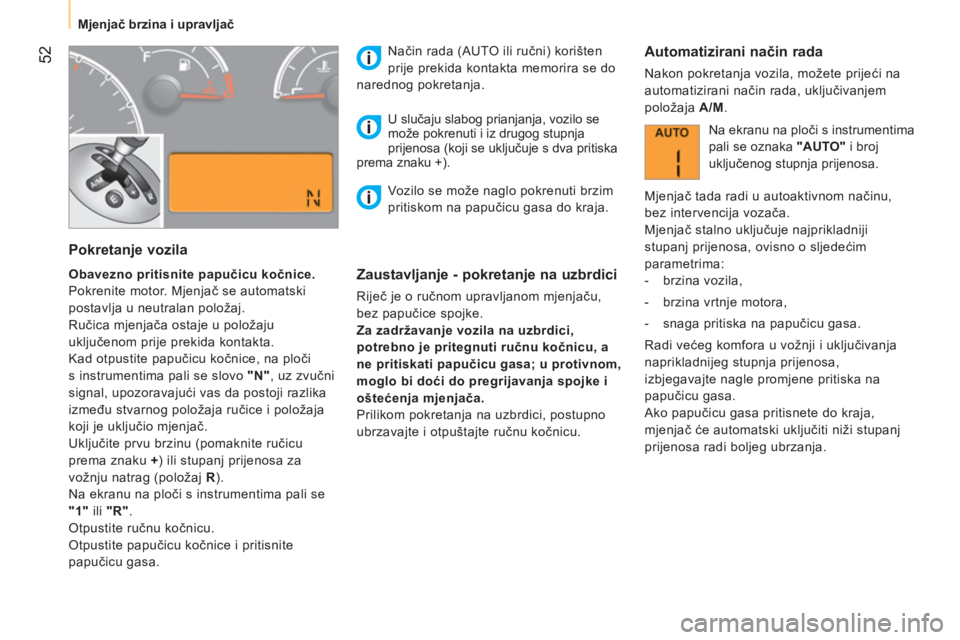

Pokretanje vozila



Obavezno pritisnite papučicu kočnice.
Pokrenite motor. Mjenjač se automatski
postavlja u neutralan položaj.
Ručica mjenjača ostaje u položaju
uključenom prije prekida kontakta.
Kad otpustite papučicu kočnice, na ploči
s instrumentima pali se slovo "N"
, uz zvučni
signal, upozoravajući vas da postoji razlika
između stvarnog položaja ručice i položaja
koji je uključio mjenjač.
Uključite prvu brzinu (pomaknite ručicu
prema znaku +
) ili stupanj prijenosa za
vožnju natrag (položaj R
).
Na ekranu na ploči s instrumentima pali se
"1"
ili "R"
.
Otpustite ručnu kočnicu.
Otpustite papučicu kočnice i pritisnite
papučicu gasa.
Način rada (AUTO ili ručni) korišten
prije prekida kontakta memorira se do
narednog pokretanja.
Zaustavljanje - pokretanje na uzbrdici

Riječ je o ručnom upravljanom mjenjaču,
bez papučice spojke.

Za zadržavanje vozila na uzbrdici,
potrebno je pritegnuti ručnu kočnicu, a
ne pritiskati papučicu gasa; u protivnom,
moglo bi doći do pregrijavanja spojke i
oštećenja mjenjača.
Prilikom pokretanja na uzbrdici, postupno
ubrzavajte i otpuštajte ručnu kočnicu. U slučaju slabog prianjanja, vozilo se
može pokrenuti i iz drugog stupnja
prijenosa (koji se uključuje s dva pritiska
prema znaku +).

Automatizirani način rada

Nakon pokretanja vozila, možete prijeći na
automatizirani način rada, uključivanjem
položaja A/M
.
Na ekranu na ploči s instrumentima
pali se oznaka "AUTO"
i broj
uključenog stupnja prijenosa.
Mjenjač tada radi u autoaktivnom načinu,
bez intervencija vozača.
Mjenjač stalno uključuje najprikladniji
stupanj prijenosa, ovisno o sljedećim
parametrima:


- brzina vozila,

- brzina vrtnje motora,

- snaga pritiska na papučicu gasa.
Radi većeg komfora u vožnji i uključivanja
naprikladnijeg stupnja prijenosa,
izbjegavajte nagle promjene pritiska na
papučicu gasa.
Ako papučicu gasa pritisnete do kraja,
mjenjač će automatski uključiti niži stupanj
prijenosa radi boljeg ubrzanja. Vozilo se može naglo pokrenuti brzim
pritiskom na papučicu gasa do kraja.

53
1
SPREMNI ZA POLAZAK



Mjenjač brzina i upravljač

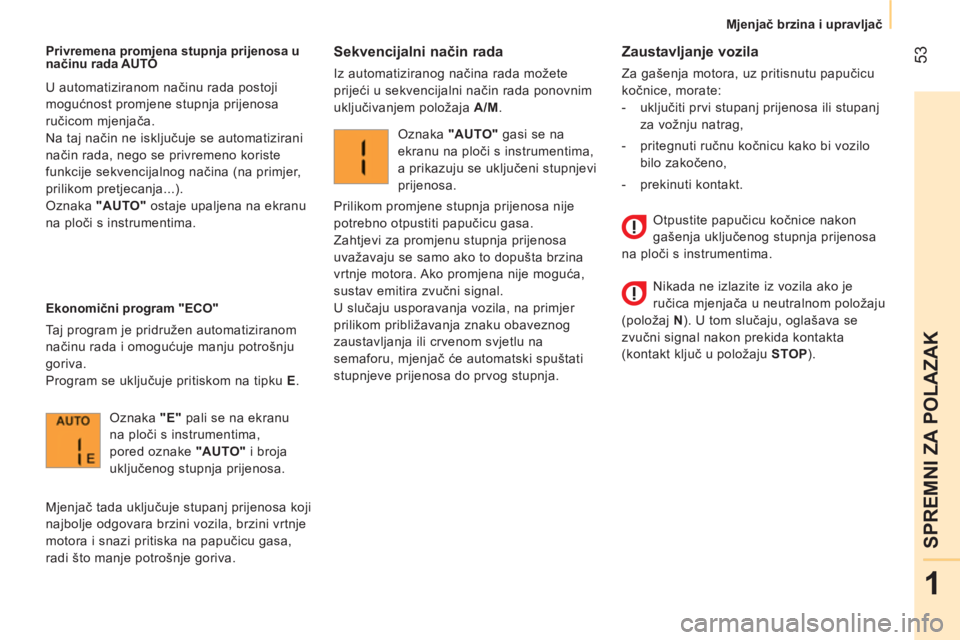

Zaustavljanje vozila

Za gašenja motora, uz pritisnutu papučicu
kočnice, morate:


- uključiti prvi stupanj prijenosa ili stupanj
za vožnju natrag,

- pritegnuti ručnu kočnicu kako bi vozilo
bilo zakočeno,

- prekinuti kontakt.
Privremena promjena stupnja prijenosa u
načinu rada AUTO
U automatiziranom načinu rada postoji
mogućnost promjene stupnja prijenosa
ručicom mjenjača.
Na taj način ne isključuje se automatizirani
način rada, nego se privremeno koriste
funkcije sekvencijalnog načina (na primjer,
prilikom pretjecanja...).
Oznaka "AUTO"
ostaje upaljena na ekranu
na ploči s instrumentima.

Ekonomični program "ECO"
Taj program je pridružen automatiziranom
načinu rada i omogućuje manju potrošnju
goriva.
Program se uključuje pritiskom na tipku E
.


Sekvencijalni način rada

Iz automatiziranog načina rada možete
prijeći u sekvencijalni način rada ponovnim
uključivanjem položaja A/M
.
Oznaka "E"
pali se na ekranu
na ploči s instrumentima,
pored oznake "AUTO"
i broja
uključenog stupnja prijenosa.
Mjenjač tada uključuje stupanj prijenosa koji
najbolje odgovara brzini vozila, brzini vrtnje
motora i snazi pritiska na papučicu gasa,
radi što manje potrošnje goriva.
Oznaka "AUTO"
gasi se na
ekranu na ploči s instrumentima,
a prikazuju se uključeni stupnjevi
prijenosa.
Prilikom promjene stupnja prijenosa nije
potrebno otpustiti papučicu gasa.
Zahtjevi za promjenu stupnja prijenosa
uvažavaju se samo ako to dopušta brzina
vrtnje motora. Ako promjena nije moguća,
sustav emitira zvučni signal.
U slučaju usporavanja vozila, na primjer
prilikom približavanja znaku obaveznog
zaustavljanja ili crvenom svjetlu na
semaforu, mjenjač će automatski spuštati
stupnjeve prijenosa do prvog stupnja.
Otpustite papučicu kočnice nakon
gašenja uključenog stupnja prijenosa
na ploči s instrumentima.
Nikada ne izlazite iz vozila ako je
ručica mjenjača u neutralnom položaju
(položaj N
). U tom slučaju, oglašava se
zvučni signal nakon prekida kontakta
(kontakt ključ
u položaju STOP
).

54



Mjenjač brzina i upravljač

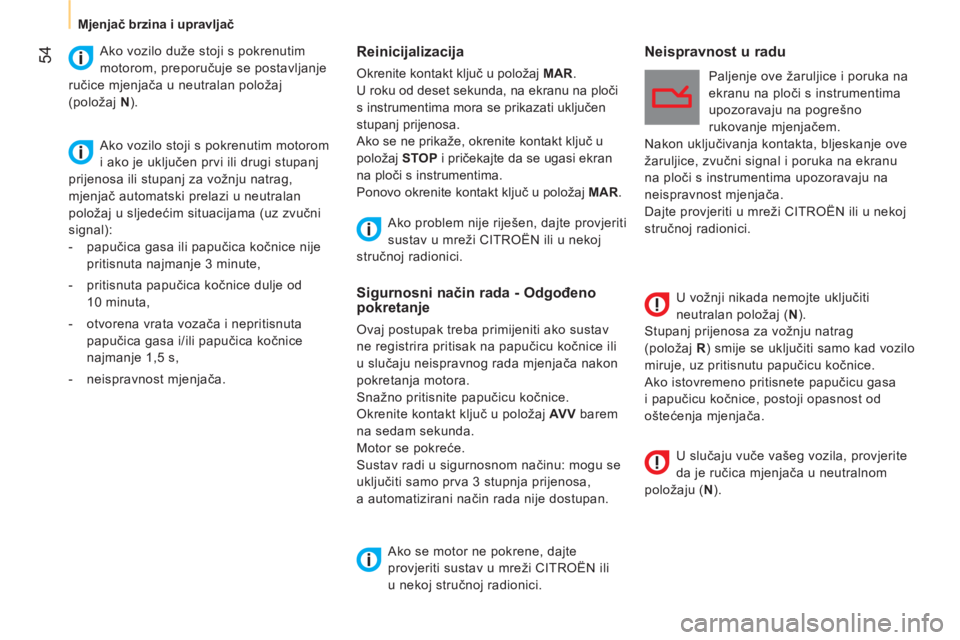

Reinicijalizacija

Okrenite kontakt ključ u položaj MAR
.
U roku od deset sekunda, na ekranu na ploči
s instrumentima mora se prikazati uključen
stupanj prijenosa.
Ako se ne prikaže, okrenite kontakt ključ u
položaj STOP
i pričekajte da se ugasi ekran
na ploči s instrumentima.
Ponovo okrenite kontakt ključ u položaj MAR
. Paljenje ove žaruljice i poruka na
ekranu na ploči s instrumentima
upozoravaju na pogrešno
rukovanje mjenjačem.
Nakon uključivanja kontakta, bljeskanje ove
žaruljice, zvučni signal i poruka na ekranu
na ploči s instrumentima upozoravaju na
neispravnost mjenjača.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici. Ako problem nije riješen, dajte provjeriti
sustav u mreži CITROËN ili u nekoj
stručnoj radionici.
U vožnji nikada nemojte uključiti
neutralan položaj ( N
).
Stupanj prijenosa za vožnju natrag
(položaj R
) smije se uključiti samo kad vozilo
miruje, uz pritisnutu papučicu kočnice.
Ako istovremeno pritisnete papučicu gasa
i papučicu kočnice, postoji opasnost od
oštećenja mjenjača.


Sigurnosni način rada - Odgođeno
pokretanje
Ovaj postupak treba primijeniti ako sustav
ne registrira pritisak na papučicu kočnice ili
u slučaju neispravnog rada mjenjača nakon
pokretanja motora.
Snažno pritisnite papučicu kočnice.
Okrenite kontakt ključ u položaj AV V
barem
na sedam sekunda.
Motor se pokreće.
Sustav radi u sigurnosnom načinu: mogu se
uključiti samo prva 3 stupnja prijenosa,
a automatizirani način rada nije dostupan.
Ako se motor ne pokrene, dajte
provjeriti sustav u mreži CITROËN ili
u nekoj stručnoj radionici.




Neispravnost u radu

Ako vozilo duže stoji s pokrenutim
motorom, preporučuje se postavljanje
ručice mjenjača u neutralan položaj
(položaj N
).
Ako vozilo stoji s pokrenutim motorom
i ako je uključen prvi ili drugi stupanj
prijenosa ili stupanj za vožnju natrag,
mjenjač automatski prelazi u neutralan
položaj u sljedećim situacijama (uz zvučni
signal):


- papučica gasa ili papučica kočnice nije
pritisnuta najmanje 3 minute,

- pritisnuta papučica kočnice dulje od
10 minuta,

- otvorena vrata vozača i nepritisnuta
papučica gasa i/ili papučica kočnice
najmanje 1,5 s,

- neispravnost mjenjača.


U slučaju vuče vašeg vozila, provjerite
da je ručica mjenjača u neutralnom
položaju ( N
).
