2014 CITROEN NEMO Upute Za Rukovanje (in Croatian)

15
UPOZNAVANJE VOZILA
Upoznavanje vozila

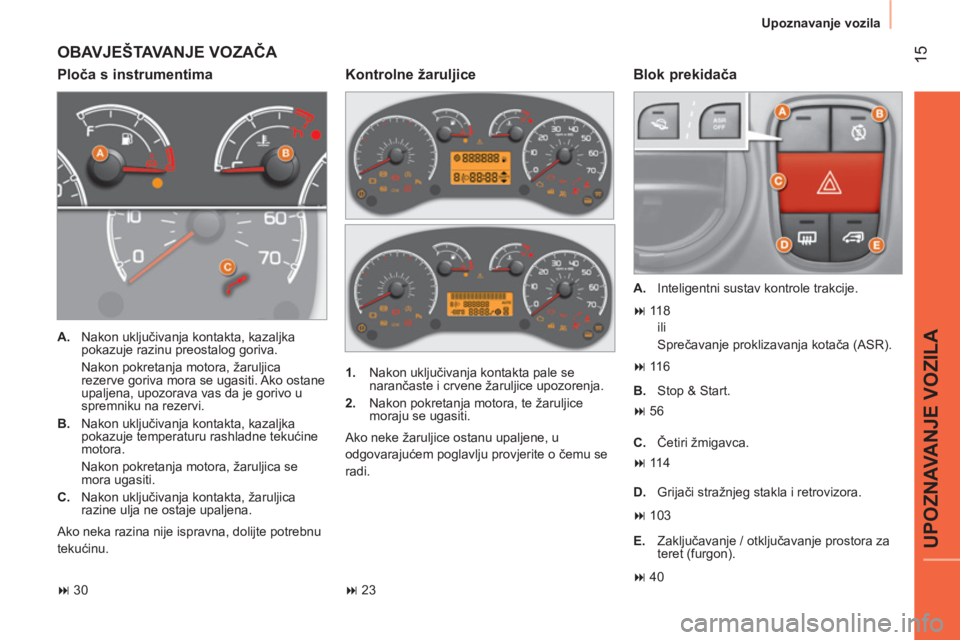

OBAVJEŠTAVANJE VOZAČA


Ploča s instrumentima
Blok prekidača



A.
Nakon uključivanja kontakta, kazaljka
pokazuje razinu preostalog goriva.
Nakon pokretanja motora, žaruljica
rezerve goriva mora se ugasiti. Ako ostane
upaljena, upozorava vas da je gorivo u
spremniku na rezervi.

B.
Nakon uključivanja kontakta, kazaljka
pokazuje temperaturu rashladne tekućine
motora.
Nakon pokretanja motora, žaruljica se
mora ugasiti.

C.
Nakon uključivanja kontakta, žaruljica
razine ulja ne ostaje upaljena.
Ako neka razina nije ispravna, dolijte potrebnu
tekućinu.

A.
Inteligentni sustav kontrole trakcije.


1.
Nakon uključivanja kontakta pale se
narančaste i crvene žaruljice upozorenja.

2.
Nakon pokretanja motora, te žaruljice
moraju se ugasiti.
Ako neke žaruljice ostanu upaljene, u
odgovarajućem poglavlju provjerite o čemu se
radi.


Kontrolne žaruljice
ili
Sprečavanje proklizavanja kotača (ASR).

B.
Stop & Start.

C.
Četiri žmigavca.

D.
Grijači stražnjeg stakla i retrovizora.

E.
Zaključavanje / otključavanje prostora za
teret (furgon).

 30 23 11 8
 11 6
 56
 11 4
 103
 40

16

Upoznavanje vozila

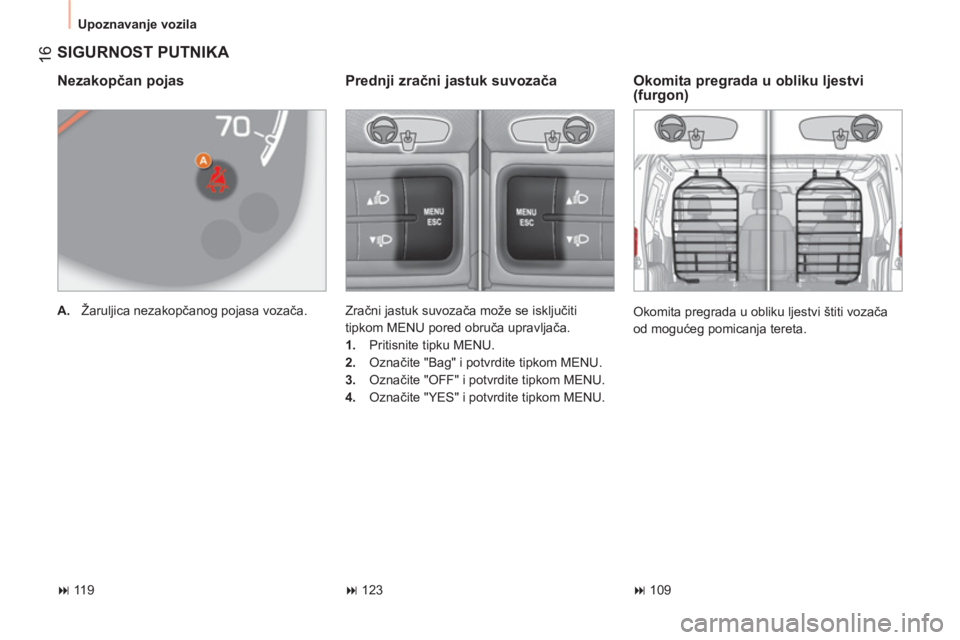

SIGURNOST PUTNIKA


Nezakopčan pojas



A.
Žaruljica nezakopčanog pojasa vozača.



Okomita pregrada u obliku ljestvi
(furgon)
Okomita pregrada u obliku ljestvi štiti vozača
od mogućeg pomicanja tereta. Zračni jastuk suvozača može se isključiti
tipkom MENU pored obruča upravljača.


1.
Pritisnite tipku MENU.

2.
Označite "Bag" i potvrdite tipkom MENU.

3.
Označite "OFF" i potvrdite tipkom MENU.

4.
Označite "YES" i potvrdite tipkom MENU.



Prednji zračni jastuk suvozača
 11 9 123 109

17
UPOZNAVANJE VOZILA
Upoznavanje vozila

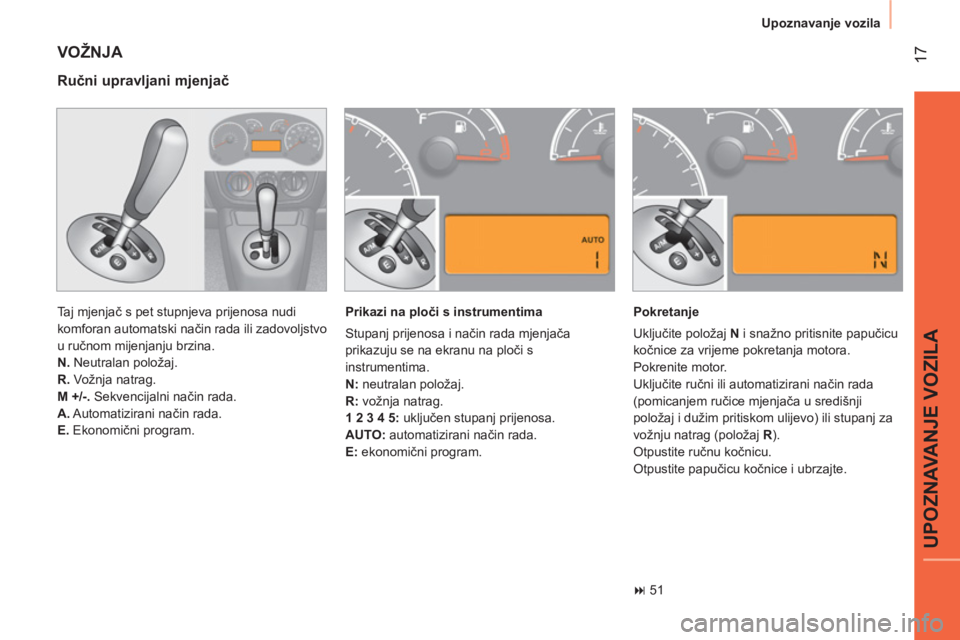

VOŽNJA

Taj mjenjač s pet stupnjeva prijenosa nudi
komforan automatski način rada ili zadovoljstvo
u ručnom mijenjanju brzina.

N.
Neutralan položaj.

R.
Vožnja natrag.

M +/-.
Sekvencijalni način rada.

A.
Automatizirani način rada.

E.
Ekonomični program.


Ručni upravljani mjenjač


Prikazi na ploči s instrumentima
Stupanj prijenosa i način rada mjenjača
prikazuju se na ekranu na ploči s
instrumentima.

N:
neutralan položaj.

R:
vožnja natrag.

1 2 3 4 5:
uključen stupanj prijenosa.

AUTO:
automatizirani način rada.

E:
ekonomični program.
Pokretanje
Uključite položaj N
i snažno pritisnite papučicu
kočnice za vrijeme pokretanja motora.
Pokrenite motor.
Uključite ručni ili automatizirani način rada
(pomicanjem ručice mjenjača u središnji
položaj i dužim pritiskom ulijevo) ili stupanj za
vožnju natrag (položaj R
).
Otpustite ručnu kočnicu.
Otpustite papučicu kočnice i ubrzajte.

 51

18

Upoznavanje vozila

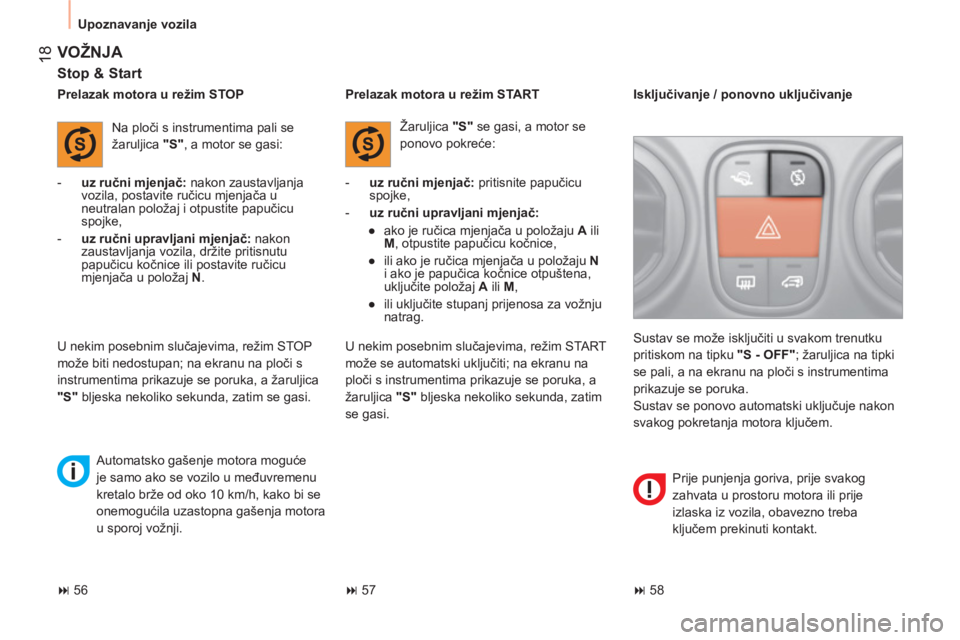

VOŽNJA


Stop & Start



- uz ručni mjenjač:
nakon zaustavljanja
vozila, postavite ručicu mjenjača u
neutralan položaj i otpustite papučicu
spojke,

- uz ručni upravljani mjenjač:
nakon
zaustavljanja vozila, držite pritisnutu
papučicu kočnice ili postavite ručicu
mjenjača u položaj N
.
Prelazak motora u režim STOP
Na ploči s instrumentima pali se
žaruljica "S"
, a motor se gasi:
U nekim posebnim slučajevima, režim STOP
može biti nedostupan; na ekranu na ploči s
instrumentima prikazuje se poruka, a žaruljica
"S"
bljeska nekoliko sekunda, zatim se gasi.
Automatsko gašenje motora moguće
je samo ako se vozilo u međuvremenu
kretalo brže od oko 10 km/h, kako bi se
onemogućila uzastopna gašenja motora
u sporoj vožnji.
Prelazak motora u režim START
Žaruljica "S"
se gasi, a motor se
ponovo pokreće:


- uz ručni mjenjač:
pritisnite papučicu
spojke,

- uz ručni upravljani mjenjač:



●
ako je ručica mjenjača u položaju A
ili
M
, otpustite papučicu kočnice,

●
ili ako je ručica mjenjača u položaju N

i ako je papučica kočnice otpuštena,
uključite položaj A
ili M
,

●
ili uključite stupanj prijenosa za vožnju
natrag.

U nekim posebnim slučajevima, režim START
može se automatski uključiti; na ekranu na
ploči s instrumentima prikazuje se poruka, a
žaruljica "S"
bljeska nekoliko sekunda, zatim
se gasi. Sustav se može isključiti u svakom trenutku
pritiskom na tipku "S - OFF"
; žaruljica na tipki
se pali, a na ekranu na ploči s instrumentima
prikazuje se poruka.
Sustav se ponovo automatski uključuje nakon
svakog pokretanja motora ključem.
Isključivanje / ponovno uključivanje
Prije punjenja goriva, prije svakog
zahvata u prostoru motora ili prije
izlaska iz vozila, obavezno treba
ključem prekinuti kontakt.

 56 57 58

19
UPOZNAVANJE VOZILA
Upoznavanje vozila


1.
Položaj STOP
- Isključen.

2.
Položaj MAR
- Kontakt.

3.
Položaj AV V
- Pokretanje.


Kontakt brava

POKRETANJE

Teži predmet obješen za ključ koji bi ga
povlačio u njegovoj osi u kontakt bravi
mogao bi uzrokovati neispravnosti.

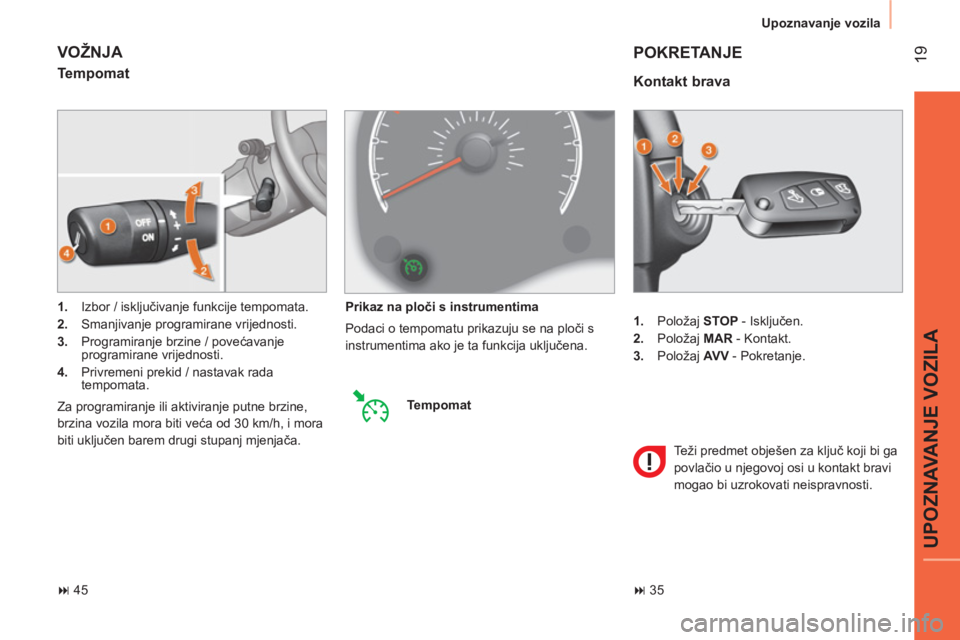

VOŽNJA


Tempomat



1.
Izbor / isključivanje funkcije tempomata.

2.
Smanjivanje programirane vrijednosti.

3.
Programiranje brzine / povećavanje
programirane vrijednosti.

4.
Privremeni prekid / nastavak rada
tempomata.
Za programiranje ili aktiviranje putne brzine,
brzina vozila mora biti veća od 30 km/h, i mora
biti uključen barem drugi stupanj mjenjača.
Prikaz na ploči s instrumentima
Podaci o tempomatu prikazuju se na ploči s
instrumentima ako je ta funkcija uključena.

Tempomat



 45 35

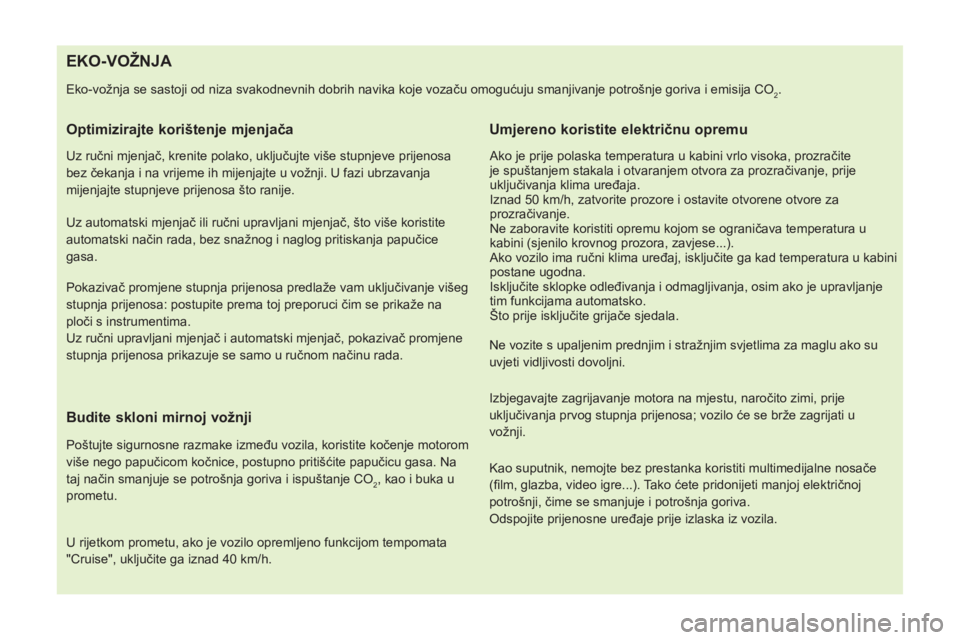

EKO-VOŽNJA

Eko-vožnja se sastoji od niza svakodnevnih dobrih navika koje vozaču omogućuju smanjivanje potrošnje goriva i emisija CO2.


Optimizirajte korištenje mjenjača


Uz ručni mjenjač, krenite polako, uključujte više stupnjeve prijenosa
bez čekanja i na vrijeme ih mijenjajte u vožnji. U fazi ubrzavanja
mijenjajte stupnjeve prijenosa što ranije.

Uz automatski mjenjač ili ručni upravljani mjenjač, što više koristite
automatski način rada, bez snažnog i naglog pritiskanja papučice
gasa.

Pokazivač promjene stupnja prijenosa predlaže vam uključivanje višeg
stupnja prijenosa: postupite prema toj preporuci čim se prikaže na
ploči s instrumentima.
Uz ručni upravljani mjenjač i automatski mjenjač, pokazivač promjene
stupnja prijenosa prikazuje se samo u ručnom načinu rada.



Budite skloni mirnoj vožnji


Poštujte sigurnosne razmake između vozila, koristite kočenje motorom
više nego papučicom kočnice, postupno pritišćite papučicu gasa. Na
taj način smanjuje se potrošnja goriva i ispuštanje CO
2, kao i buka u
prometu.

U rijetkom prometu, ako je vozilo opremljeno funkcijom tempomata
"Cruise", uključite ga iznad 40 km/h.



Umjereno koristite električnu opremu


Ako je prije polaska temperatura u kabini vrlo visoka, prozračite
je spuštanjem stakala i otvaranjem otvora za prozračivanje, prije
uključivanja klima uređaja.
Iznad 50 km/h, zatvorite prozore i ostavite otvorene otvore za
prozračivanje.
Ne zaboravite koristiti opremu kojom se ograničava temperatura u
kabini (sjenilo krovnog prozora, zavjese...).
Ako vozilo ima ručni klima uređaj, isključite ga kad temperatura u kabini
postane ugodna.
Isključite sklopke odleđivanja i odmagljivanja, osim ako je upravljanje
tim funkcijama automatsko.
Što prije isključite grijače sjedala.

Ne vozite s upaljenim prednjim i stražnjim svjetlima za maglu ako su
uvjeti vidljivosti dovoljni.

Izbjegavajte zagrijavanje motora na mjestu, naročito zimi, prije
uključivanja prvog stupnja prijenosa; vozilo će se brže zagrijati u
vožnji.

Kao suputnik, nemojte bez prestanka koristiti multimedijalne nosače
(fi lm, glazba, video igre...). Tako ćete pridonijeti manjoj električnoj
potrošnji, čime se smanjuje i potrošnja goriva.
Odspojite prijenosne uređaje prije izlaska iz vozila.

21

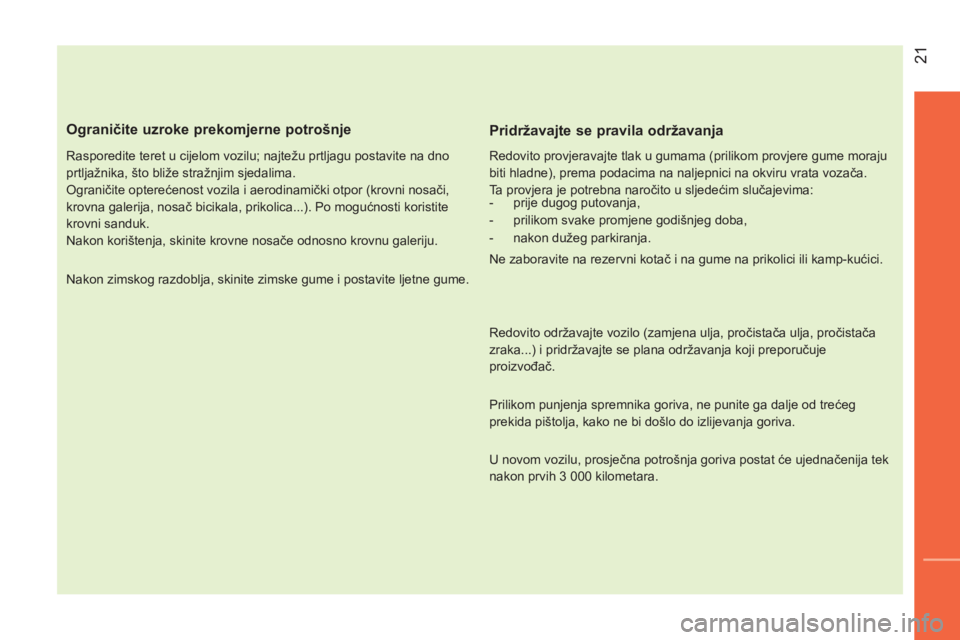

Ograničite uzroke prekomjerne potrošnje


Rasporedite teret u cijelom vozilu; najtežu prtljagu postavite na dno
prtljažnika, što bliže stražnjim sjedalima.
Ograničite opterećenost vozila i aerodinamički otpor (krovni nosači,
krovna galerija, nosač bicikala, prikolica...). Po mogućnosti koristite
krovni sanduk.
Nakon korištenja, skinite krovne nosače odnosno krovnu galeriju.

Nakon zimskog razdoblja, skinite zimske gume i postavite ljetne gume.



Pridržavajte se pravila održavanja


Redovito provjeravajte tlak u gumama (prilikom provjere gume moraju
biti hladne), prema podacima na naljepnici na okviru vrata vozača.
Ta provjera je potrebna naročito u sljedećim slučajevima:


- prije dugog putovanja,

- prilikom svake promjene godišnjeg doba,

- nakon dužeg parkiranja.
Ne zaboravite na rezervni kotač i na gume na prikolici ili kamp-kućici.

Redovito održavajte vozilo (zamjena ulja, pročistača ulja, pročistača
zraka...) i pridržavajte se plana održavanja koji preporučuje
proizvođač.



Prilikom punjenja spremnika goriva, ne punite ga dalje od trećeg
prekida pištolja, kako ne bi došlo do izlijevanja goriva.

U novom vozilu, prosječna potrošnja goriva postat će ujednačenija tek
nakon prvih 3 000 kilometara.

22

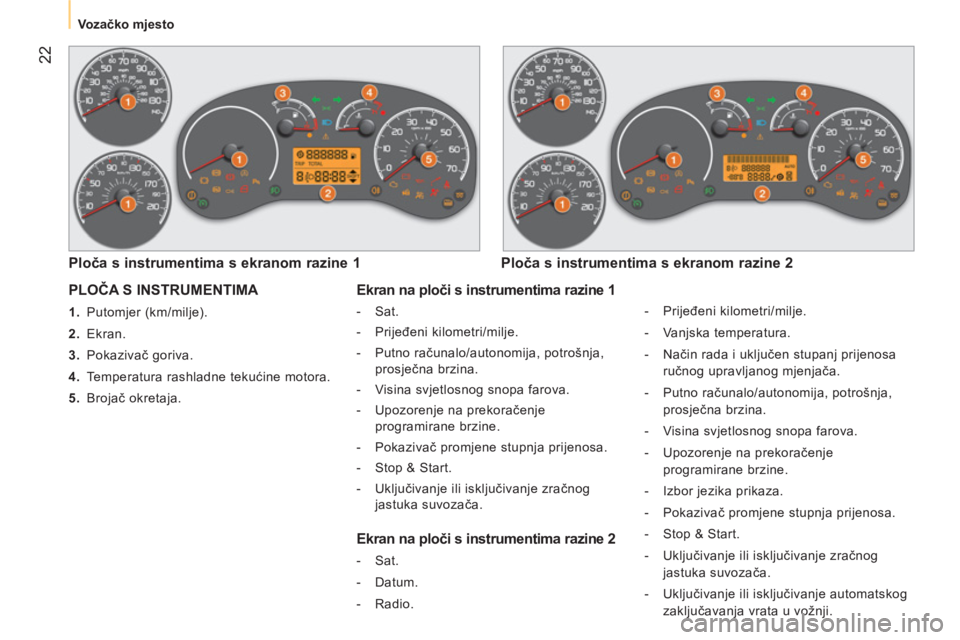

Vozačko mjesto


PLOČA S INSTRUMENTIMA



1.
Putomjer (km/milje).

2.
Ekran.

3.
Pokazivač goriva.

4.
Temperatura rashladne tekućine motora.

5.
Brojač okretaja.


Ploča s instrumentima s ekranom razine 1
Ploča s instrumentima s ekranom razine 2

Ekran na ploči s instrumentima razine 1



- Sat.

- Prijeđeni kilometri/milje.

- Putno računalo/autonomija, potrošnja,
prosječna brzina.

- Visina svjetlosnog snopa farova.

- Upozorenje na prekoračenje
programirane brzine.

- Pokazivač promjene stupnja prijenosa.

- Stop & Start.

- Uključivanje ili isključivanje zračnog
jastuka suvozača.



Ekran na ploči s instrumentima razine 2



- Sat.

- Datum.

- Radio.
- Prijeđeni kilometri/milje.

- Vanjska temperatura.

- Način rada i uključen stupanj prijenosa
ručnog upravljanog mjenjača.

- Putno računalo/autonomija, potrošnja,
prosječna brzina.

- Visina svjetlosnog snopa farova.

- Upozorenje na prekoračenje
programirane brzine.

- Izbor jezika prikaza.

- Pokazivač promjene stupnja prijenosa.

- Stop & Start.

- Uključivanje ili isključivanje zračnog
jastuka suvozača.

- Uključivanje ili isključivanje automatskog
zaključavanja vrata u vožnji.
