2014 CITROEN NEMO Upute Za Rukovanje (in Croatian)

167
7
BRZA POMOĆ

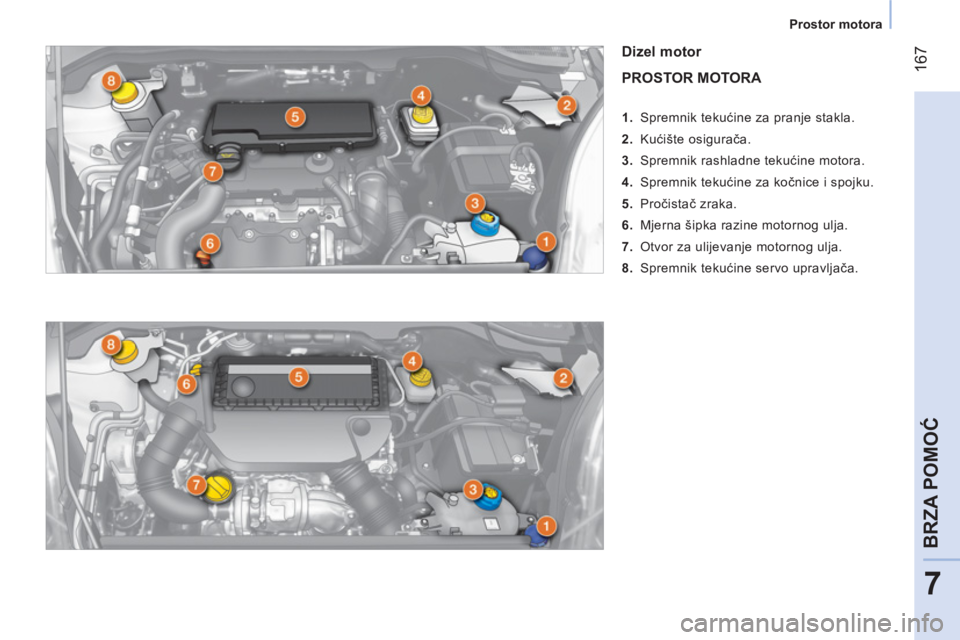

Prostor motora



Dizel motor

PROSTOR MOTORA




1.
Spremnik tekućine za pranje stakla.

2. Kućište osigurača.

3.
Spremnik rashladne tekućine motora.

4.
Spremnik tekućine za kočnice i spojku.

5.
Pročistač zraka.

6. Mjerna šipka razine motornog ulja.

7.
Otvor za ulijevanje motornog ulja.

8.
Spremnik tekućine servo upravljača.

168

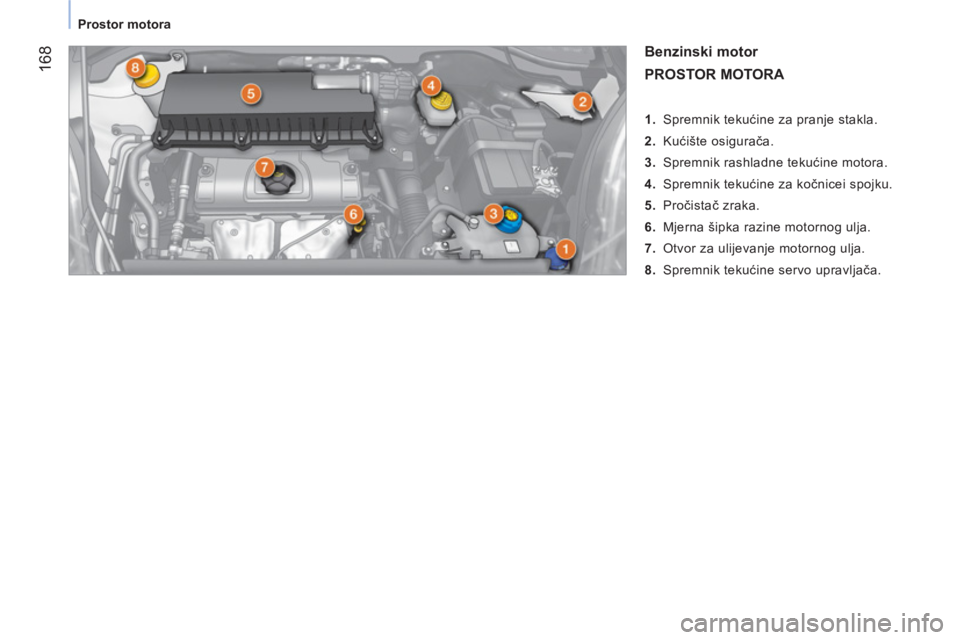

Prostor motora



Benzinski motor

PROSTOR MOTORA




1.
Spremnik tekućine za pranje stakla.

2.
Kućište osigurača.

3. Spremnik rashladne tekućine motora.

4. Spremnik tekućine za kočnicei spojku.

5.
Pročistač zraka.

6.
Mjerna šipka razine motornog ulja.

7. Otvor za ulijevanje motornog ulja.

8. Spremnik tekućine servo upravljača.

169
7
BRZA POMOĆ

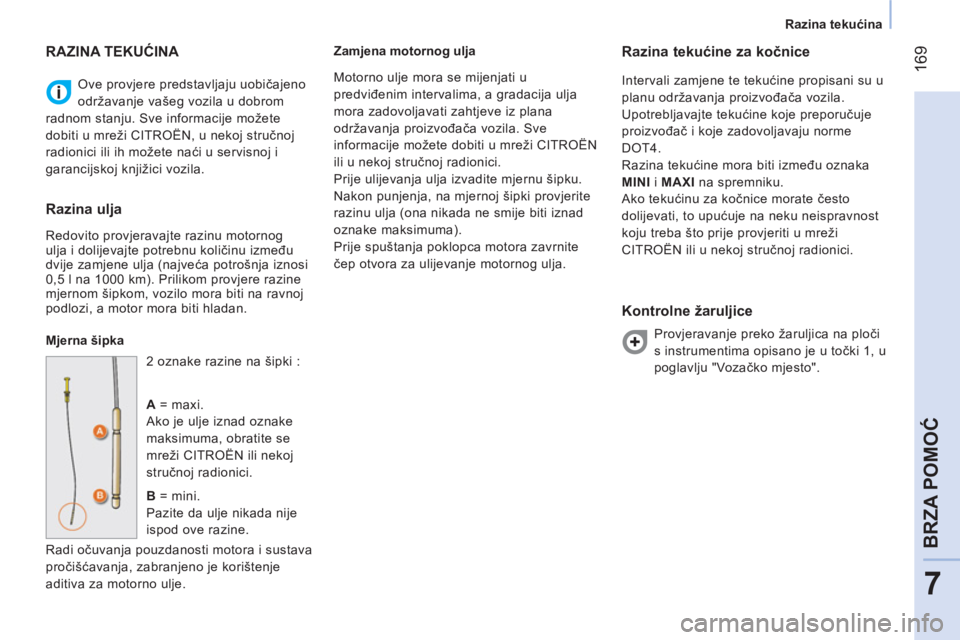

Razina tekućina

Ove provjere predstavljaju uobičajeno
održavanje vašeg vozila u dobrom
radnom stanju. Sve informacije možete
dobiti u mreži CITROËN, u nekoj stručnoj
radionici ili ih možete naći u servisnoj i
garancijskoj knjižici vozila.
RAZINA TEKUĆINA


Razina ulja

Redovito provjeravajte razinu motornog
ulja i dolijevajte potrebnu količinu između
dvije zamjene ulja (najveća potrošnja iznosi
0,5 l na 1000 km). Prilikom provjere razine
mjernom šipkom, vozilo mora biti na ravnoj
podlozi, a motor mora biti hladan.

Mjerna šipka
2 oznake razine na šipki :

A
= maxi.
Ako je ulje iznad oznake
maksimuma, obratite se
mreži CITROËN ili nekoj
stručnoj radionici.

B
= mini.
Pazite da ulje nikada nije
ispod ove razine.
Radi očuvanja pouzdanosti motora i sustava
pročišćavanja, zabranjeno je korištenje
aditiva za motorno ulje.
Zamjena motornog ulja


Razina tekućine za kočnice

Intervali zamjene te tekućine propisani su u
planu održavanja proizvođača vozila.
Upotrebljavajte tekućine koje preporučuje
proizvođač i koje zadovoljavaju norme
DOT4.
Razina tekućine mora biti između oznaka
MINI
i MAXI
na spremniku.
Ako tekućinu za kočnice morate često
dolijevati, to upućuje na neku neispravnost
koju treba što prije provjeriti u mreži
CITROËN ili u nekoj stručnoj radionici.


Kontrolne žaruljice

Provjeravanje preko žaruljica na ploči
s instrumentima opisano je u točki 1, u
poglavlju "Vozačko mjesto". Motorno ulje mora se mijenjati u
predviđenim intervalima, a gradacija ulja
mora zadovoljavati zahtjeve iz plana
održavanja proizvođača vozila. Sve
informacije možete dobiti u mreži CITROËN
ili u nekoj stručnoj radionici.
Prije ulijevanja ulja izvadite mjernu šipku.
Nakon punjenja, na mjernoj šipki provjerite
razinu ulja (ona nikada ne smije biti iznad
oznake maksimuma).
Prije spuštanja poklopca motora zavrnite
čep otvora za ulijevanje motornog ulja.

170

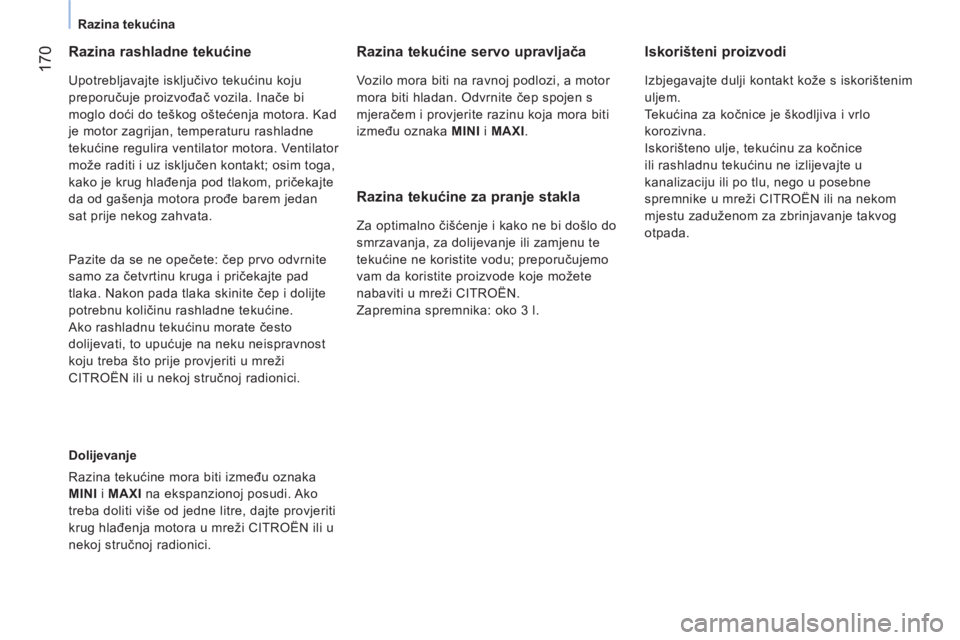

Razina tekućina



Razina rashladne tekućine

Upotrebljavajte isključivo tekućinu koju
preporučuje proizvođač vozila. Inače bi
moglo doći do teškog oštećenja motora. Kad
je motor zagrijan, temperaturu rashladne
tekućine regulira ventilator motora. Ventilator
može raditi i uz isključen kontakt; osim toga,
kako je krug hlađenja pod tlakom, pričekajte
da od gašenja motora prođe barem jedan
sat prije nekog zahvata.

Dolijevanje
Razina tekućine mora biti između oznaka
MINI
i MAXI
na ekspanzionoj posudi. Ako
treba doliti više od jedne litre, dajte provjeriti
krug hlađenja motora u mreži CITROËN ili u
nekoj stručnoj radionici.



Razina tekućine servo upravljača

Vozilo mora biti na ravnoj podlozi, a motor
mora biti hladan. Odvrnite čep spojen s
mjeračem i provjerite razinu koja mora biti
između oznaka MINI
i MAXI
.


Razina tekućine za pranje stakla

Za optimalno čišćenje i kako ne bi došlo do
smrzavanja, za dolijevanje ili zamjenu te
tekućine ne koristite vodu; preporučujemo
vam da koristite proizvode koje možete
nabaviti u mreži CITROËN.
Zapremina spremnika: oko 3 l. Pazite da se ne opečete: čep prvo odvrnite
samo za četvrtinu kruga i pričekajte pad
tlaka. Nakon pada tlaka skinite čep i dolijte
potrebnu količinu rashladne tekućine.
Ako rashladnu tekućinu morate često
dolijevati, to upućuje na neku neispravnost
koju treba što prije provjeriti u mreži
CITROËN ili u nekoj stručnoj radionici.


Iskorišteni proizvodi

Izbjegavajte dulji kontakt kože s iskorištenim
uljem.
Tekućina za kočnice je škodljiva i vrlo
korozivna.
Iskorišteno ulje, tekućinu za kočnice
ili rashladnu tekućinu ne izlijevajte u
kanalizaciju ili po tlu, nego u posebne
spremnike u mreži CITROËN ili na nekom
mjestu zaduženom za zbrinjavanje takvog
otpada.

171
7
BRZA POMOĆ

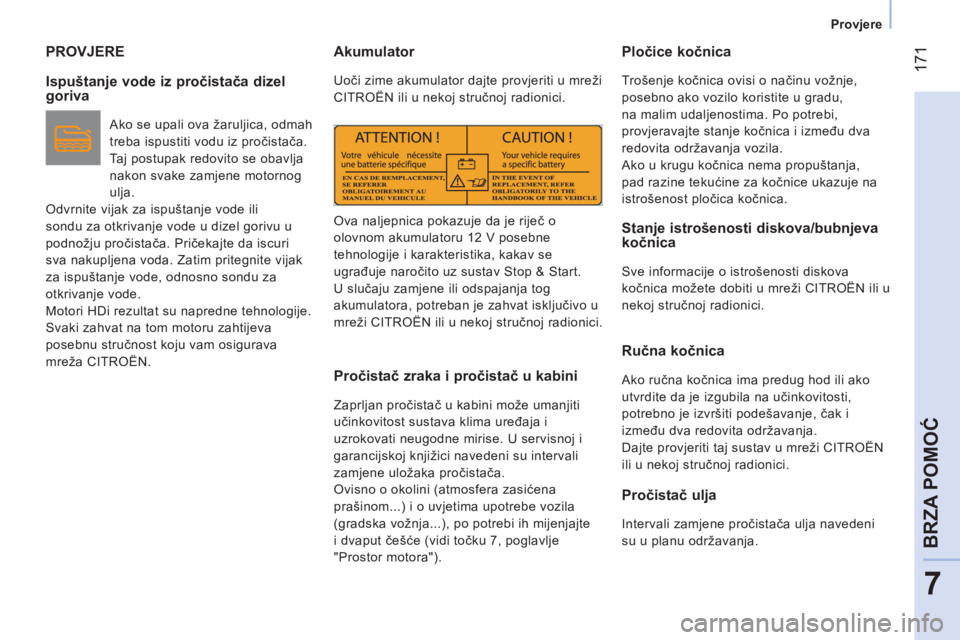

Provjere


PROVJERE


Ispuštanje vode iz pročistača dizel
goriva

Ako se upali ova žaruljica, odmah
treba ispustiti vodu iz pročistača.
Taj postupak redovito se obavlja
nakon svake zamjene motornog
ulja.
Odvrnite vijak za ispuštanje vode ili
sondu za otkrivanje vode u dizel gorivu u
podnožju pročistača. Pričekajte da iscuri
sva nakupljena voda. Zatim pritegnite vijak
za ispuštanje vode, odnosno sondu za
otkrivanje vode.
Motori HDi rezultat su napredne tehnologije.
Svaki zahvat na tom motoru zahtijeva
posebnu stručnost koju vam osigurava
mreža CITROËN.


Akumulator

Uoči zime akumulator dajte provjeriti u mreži
CITROËN ili u nekoj stručnoj radionici.


Pročistač zraka i pročistač u kabini

Zaprljan pročistač u kabini može umanjiti
učinkovitost sustava klima uređaja i
uzrokovati neugodne mirise. U servisnoj i
garancijskoj knjižici navedeni su intervali
zamjene uložaka pročistača.
Ovisno o okolini (atmosfera zasićena
prašinom...) i o uvjetima upotrebe vozila
(gradska vožnja...), po potrebi ih mijenjajte
i dvaput češće (vidi točku 7, poglavlje
"Prostor motora").


Pločice kočnica

Trošenje kočnica ovisi o načinu vožnje,
posebno ako vozilo koristite u gradu,
na malim udaljenostima. Po potrebi,
provjeravajte stanje kočnica i između dva
redovita održavanja vozila.
Ako u krugu kočnica nema propuštanja,
pad razine tekućine za kočnice ukazuje na
istrošenost pločica kočnica.


Stanje istrošenosti diskova/bubnjeva
kočnica

Sve informacije o istrošenosti diskova
kočnica možete dobiti u mreži CITROËN ili u
nekoj stručnoj radionici.


Ručna kočnica

Ako ručna kočnica ima predug hod ili ako
utvrdite da je izgubila na učinkovitosti,
potrebno je izvršiti podešavanje, čak i
između dva redovita održavanja.
Dajte provjeriti taj sustav u mreži CITROËN
ili u nekoj stručnoj radionici.


Pročistač ulja

Intervali zamjene pročistača ulja navedeni
su u planu održavanja.




Ova naljepnica pokazuje da je riječ o
olovnom akumulatoru 12 V posebne
tehnologije i karakteristika, kakav se
ugrađuje naročito uz sustav Stop & Start.
U slučaju zamjene ili odspajanja tog
akumulatora, potreban je zahvat isključivo u
mreži CITROËN ili u nekoj stručnoj radionici.

172

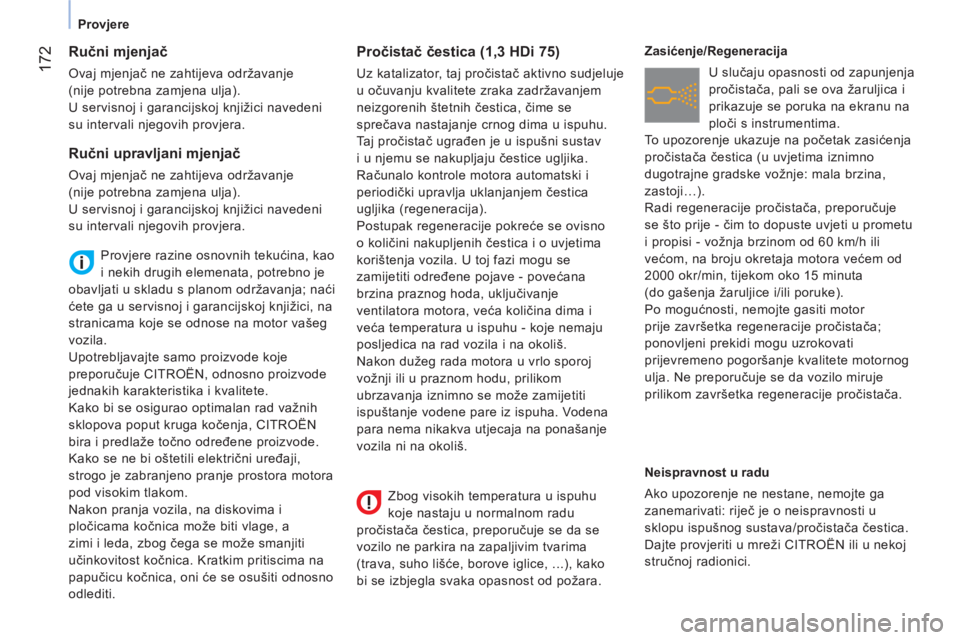

Provjere







Ručni mjenjač

Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U servisnoj i garancijskoj knjižici navedeni
su intervali njegovih provjera.
Provjere razine osnovnih tekućina, kao
i nekih drugih elemenata, potrebno je
obavljati u skladu s planom održavanja; naći
ćete ga u servisnoj i garancijskoj knjižici, na
stranicama koje se odnose na motor vašeg
vozila.
Upotrebljavajte samo proizvode koje
preporučuje CITROËN, odnosno proizvode
jednakih karakteristika i kvalitete.
Kako bi se osigurao optimalan rad važnih
sklopova poput kruga kočenja, CITROËN
bira i predlaže točno određene proizvode.
Kako se ne bi oštetili električni uređaji,
strogo je zabranjeno pranje prostora motora
pod visokim tlakom.
Nakon pranja vozila, na diskovima i
pločicama kočnica može biti vlage, a
zimi i leda, zbog čega se može smanjiti
učinkovitost kočnica. Kratkim pritiscima na
papučicu kočnica, oni će se osušiti odnosno
odlediti.






Pročistač čestica (1,3 HDi 75)

Uz katalizator, taj pročistač aktivno sudjeluje
u očuvanju kvalitete zraka zadržavanjem
neizgorenih štetnih čestica, čime se
sprečava nastajanje crnog dima u ispuhu.
Taj pročistač ugrađen je u ispušni sustav
i u njemu se nakupljaju čestice ugljika.
Računalo kontrole motora automatski i
periodički upravlja uklanjanjem čestica
ugljika (regeneracija).
Postupak regeneracije pokreće se ovisno
o količini nakupljenih čestica i o uvjetima
korištenja vozila. U toj fazi mogu se
zamijetiti određene pojave - povećana
brzina praznog hoda, uključivanje
ventilatora motora, veća količina dima i
veća temperatura u ispuhu - koje nemaju
posljedica na rad vozila i na okoliš.
Nakon dužeg rada motora u vrlo sporoj
vožnji ili u praznom hodu, prilikom
ubrzavanja iznimno se može zamijetiti
ispuštanje vodene pare iz ispuha. Vodena
para nema nikakva utjecaja na ponašanje
vozila ni na okoliš.
Zasićenje/Regeneracija
U slučaju opasnosti od zapunjenja
pročistača, pali se ova žaruljica i
prikazuje se poruka na ekranu na
ploči s instrumentima.
To upozorenje ukazuje na početak zasićenja
pročistača čestica (u uvjetima iznimno
dugotrajne gradske vožnje: mala brzina,
zastoji…).
Radi regeneracije pročistača, preporučuje
se što prije -
čim to dopuste uvjeti u prometu
i propisi - vožnja brzinom od 60 km/h ili
većom, na broju okretaja motora većem od
2000 okr/min, tijekom oko 15 minuta
(do gašenja žaruljice i/ili poruke).
Po mogućnosti, nemojte gasiti motor
prije završetka regeneracije pročistača;
ponovljeni prekidi mogu uzrokovati
prijevremeno pogoršanje kvalitete motornog
ulja. Ne preporučuje se da vozilo miruje
prilikom završetka regeneracije pročistača.

Neispravnost u radu
Ako upozorenje ne nestane, nemojte ga
zanemarivati: riječ je o neispravnosti u
sklopu ispušnog sustava/pročistača čestica.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.







Ručni upravljani mjenjač

Ovaj mjenjač ne zahtijeva održavanje
(nije potrebna zamjena ulja).
U servisnoj i garancijskoj knjižici navedeni
su intervali njegovih provjera.
Zbog visokih temperatura u ispuhu
koje nastaju u normalnom radu
pročistača čestica, preporučuje se da se
vozilo ne parkira na zapaljivim tvarima
(trava, suho lišće, borove iglice, ...), kako
bi se izbjegla svaka opasnost od požara.

174

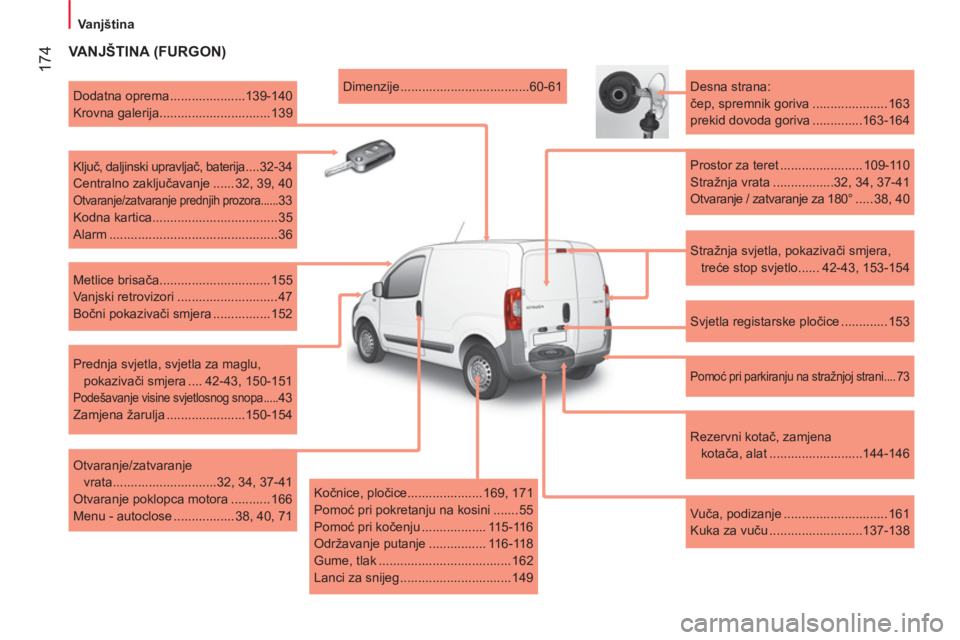

Vanjština



VANJŠTINA (FURGON)


Stražnja svjetla, pokazivači smjera,
treće stop svjetlo ...... 42-43, 153-154
Desna strana:
čep, spremnik goriva ..................... 163
prekid dovoda goriva ..............163-164

Prostor za teret ....................... 109-110
Stražnja vrata .................32, 34, 37-41
Otvaranje / zatvaranje za 180° ..... 38, 40

Svjetla registarske pločice ............. 153


Pomoć pri parkiranju na stražnjoj strani .... 73


Rezervni kotač, zamjena
kotača, alat ..........................144-146

Vuča, podizanje ............................. 161
Kuka za vuču ..........................137-138
Dimenzije ....................................60-61

Dodatna oprema .....................139-140
Krovna galerija............................... 139

Ključ, daljinski upravljač, baterija ....32-34
Centralno zaključavanje ...... 32, 39, 40

Otvaranje/zatvaranje prednjih prozora......33
Kodna kartica................................... 35
Alarm ............................................... 36

Metlice brisača............................... 155
Vanjski retrovizori ............................ 47
Bočni pokazivači smjera ................ 152

Prednja svjetla, svjetla za maglu,
pokazivači smjera .... 42-43, 150-151

Podešavanje visine svjetlosnog snopa .....43
Zamjena žarulja ......................150-154

Otvaranje/zatvaranje
vrata .............................32, 34, 37-41
Otvaranje poklopca motora ........... 166
Menu - autoclose ................. 38, 40, 71

Kočnice, pločice..................... 169, 171
Pomoć pri pokretanju na kosini ....... 55
Pomoć pri kočenju .................. 115-116
Održavanje putanje ................ 116-118
Gume, tlak ..................................... 162
Lanci za snijeg ............................... 149
