Zamenjava žarnice
PRAKTIČNE INFORMACIJ
E
7


BOČNI SMERNIK


Tip A
, WY5W (jantarne barve)


- Bočni smernik potisnite nazaj in ga
odstranite.

- Držite konektor in nosilec žarnice
zavrtite za četrt vrtljaja v levo.

- Žarnico zavrtite za četrt vrtljaja v levo in
jo zamenjajte.

- Med ponovno namestitvijo potisnite
bočni smernik nazaj, nato pa naprej.
Spredaj/zadaj


Žarnice jantarne barve (smerniki in bočni
smerniki) morate nadomestiti z žarnicami
enakih lastnosti in barve. STROPNE LUČI


Tip A
, 12V5W - 5W


- Odpnite prozorni pokrov, tako da
potisnete izvijač v zarezo z obeh strani
luči.

- Izvlecite žarnico in jo zamenjajte.

- Zapnite pokrov nazaj na njegovo mesto
in preverite, ali je dobro pritrjen.


Visokotlačno pranje

Pri visokotlačnem pranju vozila ne
usmerjajte vodnega curka v žaromete
in luči ter v njihova ohišja, ker lahko
poškodujete premaz in tesnila.

144


Zamenjava žarnice

ZADNJE LUČI

Za dodatne informacije glejte poglavje Vrste
žarnic.

- Določite mesto pregorele žarnice, nato
odprite zadnja vrata za 180°. Glejte
2. poglavje, podpoglavje "Odpiranje vrat
in pokrovov".

- Odstranite pritrditveni matici.
Z zunanje strani izvlecite prozorno masko.

- Držite luč in odklopite električni konektor.
- Odstranite osem jezičkov in izvlecite
nosilec žarnice.

- Odstranite pregorelo žarnico, tako da
jo rahlo pritisnete in zavrtite v nasprotni
smeri od smeri vrtenja urnega kazalca.

- Zamenjajte žarnico.

1.
Zavorne/pozicijske luči

Tip B
, P21/5W - 21/5W

2.
Smerniki

Tip B
, PY21W - 21W (jantarne barve)

3.
Luči za vzvratno vožnjo

Tip B
, P21W - 21W

4.
Meglenke

Tip B
, P21W - 21W Pri ponovni namestitvi žarnice pazite, da
pravilno namestite:


- osem jezičkov,

- bela zatiča v odprtino iz kavčuka, da
zatesnite luč,

- električno žico, ki je ne smete preš
čipniti.

Zamenjava žarnice
PRAKTIČNE INFORMACIJ
E
7
TRETJA ZAVORNA LUČ


Tip A
, W5W - 5W
Tip B
, P21W - 21W

LUČI ZA OSVETLITEV
REGISTRSKE TABLICE

Tip A
, W5W - 5W

Vozilo s prtljažnimi vrati


- Z izvijačem odstranite prozorno
plastično masko na točki, ki je označena
s puščico.

- Zamenjajte žarnico.

- Namestite plastično masko in pritisnite
nanjo.


Vozilo s krilnimi vrati


- Odpnite notranjo oblogo.

- Odstranite jeziček in odklopite konektor.

- Odstranite plastičen pokrov.

- Zavrtite nosilec žarnic za četrt vrtljaja v
nasprotni smeri od smeri vrtenja urnega
kazalca.

- Zamenjajte žarnico.


Na zunanji strani zadnjih vrat (krilna vrata)


- Odvijte oba vijaka z izvijačem
Torx
TM 20.

- Izvlecite luč.

- Zamenjajte žarnico.
Na notranji strani zadnjih vrat
(prtljažna vrata)


- Odvijte oba vijaka z izvijačem
TorxTM 20.

- Odstranite plastičen pokrov.

- Odstranite oba jezička in izvlecite
nosilec žarnic.

- Odstranite pokvarjeno žarnico, tako da
jo rahlo pritisnete in zavrtite v nasprotni
smeri od smeri vrtenja urnega kazalca.

- Zamenjajte žarnico.

146


Zamenjava varovalke

ZAMENJAVA VAROVALKE

Ohišja varovalk so nameščena:


- v armaturni plošči na desni strani (za
predalom, ki ga lahko prekrijete)

- v potniškem prostoru (v prostoru za
akumulator)

- pod pokrovom motornega prostora
Odstranitev in namestitev varovalke

Preden zamenjate varovalko, morate
ugotoviti vzrok napake in jo odpraviti.

Pregorelo varovalko vedno zamenjajte z
varovalko enake jakosti. CITROËN zavrača vsakršno odgovornost
za stroške popravila vozila ali nepravilno
delovanje zaradi vgradnje dodatne opreme,
ki je ni dobavil in priporočil CITROËN, in ki
ni bila vgrajena po njegovih navodilih, kar
še zlasti velja za vse dodatno priključene
naprave, katerih skupni tok presega
10 miliamperov. Navedene oznake označujejo varovalke,
ki jih lahko zamenjate sami. Za vse ostale
posege se obrnite na CITROËNOVO
servisno mrežo ali na usposobljeno servisno
delavnico.
Navodilo za strokovnjake: Dodatne
informacije glede varovalk in relejev so
na voljo v servisni mreži v Metodah popravil.

147
Zamenjava varovalke
PRAKTIČNE INFORMACIJE
7
VAROVALKE POD ARMATURNO PLOŠČO NA DESNI STRANI



- Za dostop do varovalk odprite predal in
ga močno povlecite.

Varovalke


A (amperi)

Uporaba


1


15
Brisalnik zadnjega stekla


2


-
Prosto


3


5
Računalnik varnostne blazine


4


10


Zaznavalo zasuka volanskega obroča, diagnostična vtičnica,
zaznavalo ESC, prezračevanje z ročno nastavitvijo, stikalo sklopke,
višina svetlobnega snopa žarometov, črpalka filtra za trdne delce



5


30
Vzvratna ogledala z električnim upravljanjem, motor za pomik
stekla na sopotnikovi strani


6


30
Napajanje pomika sprednjih stekel


7


5
Stropne luči in osvetlitev predala pred sprednjim
sopotnikovim sedežem


8


20
Večfunkcijski zaslon, sirena alarmne naprave, avtoradio,
polnilec za predvajalnik zgoščenk, radio s telefonom,
elektronska razdelilna enota za prikolico (pooprema)


9


10
Vtičnica za dodatno opremo v drugi vrsti sedežev


10


30
Korektor ravnotežja zadnjega dela vozila, stikala pod
volanom, instrumentna plošča


11


15
Diagnostična vtičnica, protivlomna kontaktna ključavnica


12


15
Oprema za prostoročno telefoniranje, računalnik varnostne
blazine, računalnik sistema za pomoč pri parkiranju


13


5

Računalnik varovalk v motornem prostoru, elektronska
razdelilna enota za prikolico


14


15
Zaznavalo za dež, prezračevanje v zadnjem delu kabine,
samodejna klimatska naprava, instrumentna plošča


15


30
Zaklepanje, odklepanje, dodatno zaklepanje vrat in pokrovov


16


-
Prosto


17


40
Ogrevanje zadnjega stekla, ogrevanje vzvratnih ogledal

148


Zamenjava varovalke
VAROVALKE V POTNIŠKEM PROSTORU



- Odpnite pokrov akumulatorja.

- Odstranite rdeči kabelski čevelj (+).

Po končanem posegu skrbno namestite
pokrov nazaj na njegovo mesto.

Varovalke


A (amperi)

Uporaba


1


30
Ogrevanje sedežev


2


20
12-voltna vtičnica v tretji vrsti sedežev


3


40/50
Elektronska razdelilna enota za prikolico (pooprema)


4


-
Prosto


36


15
Ključavnici na krilnih vratih


37


10
Ključavnici na krilnih vratih


38


20
Brisalnik na steklu krilnih vrat


39


10
Prezračevanje v zadnjem delu vozila


40


5
Poklopni vzvratni ogledali

149
Zamenjava varovalke
PRAKTIČNE INFORMACIJ
E
7

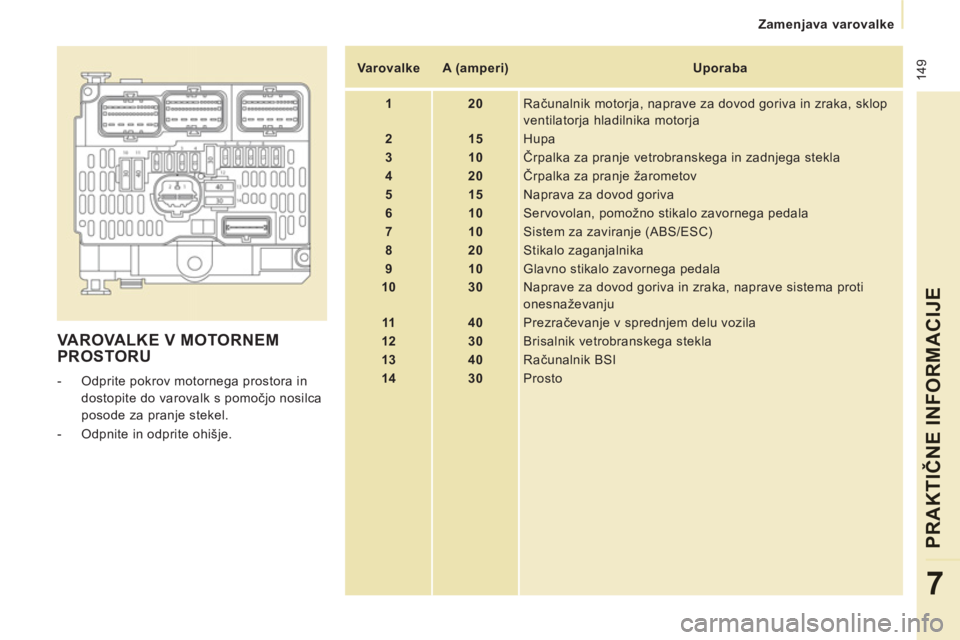

VAROVALKE V MOTORNEMPROSTORU



- Odprite pokrov motornega prostora in
dostopite do varovalk s pomočjo nosilca
posode za pranje stekel.

- Odpnite in odprite ohišje.

Varovalke


A (amperi)

Uporaba


1


20
Računalnik motorja, naprave za dovod goriva in zraka, sklop
ventilatorja hladilnika motorja


2


15
Hupa


3


10
Črpalka za pranje vetrobranskega in zadnjega stekla


4


20
Črpalka za pranje žarometov


5


15
Naprava za dovod goriva


6


10
Servovolan, pomožno stikalo zavornega pedala


7


10
Sistem za zaviranje (ABS/ESC)


8


20
Stikalo zaganjalnika


9


10
Glavno stikalo zavornega pedala


10


30
Naprave za dovod goriva in zraka, naprave sistema proti
onesnaževanju


11


40
Prezračevanje v sprednjem delu vozila


12


30
Brisalnik vetrobranskega stekla


13


40
Računalnik BSI


14


30
Prosto

150

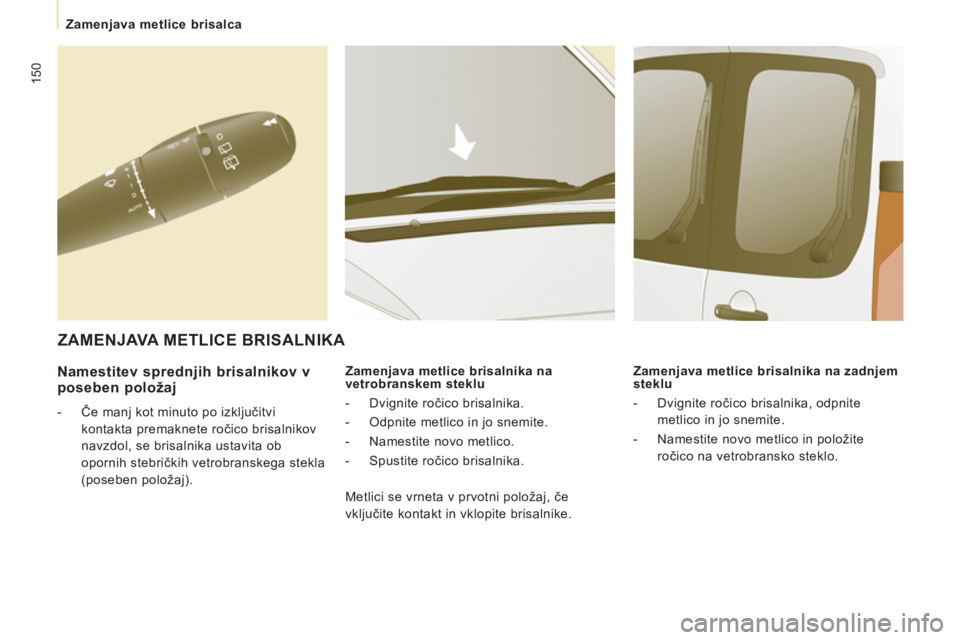

Zamenjava metlice brisalca


Namestitev sprednjih brisalnikov vposeben položaj



- Če manj kot minuto po izključitvi
kontakta premaknete ročico brisalnikov
navzdol, se brisalnika ustavita ob
opornih stebričkih vetrobranskega stekla
(poseben položaj).
Zamenjava metlice brisalnika na
vetrobranskem steklu


- Dvignite ročico brisalnika.

- Odpnite metlico in jo snemite.

- Namestite novo metlico.

- Spustite ročico brisalnika.
Zamenjava metlice brisalnika na zadnjem
steklu


- Dvignite ročico brisalnika, odpnite
metlico in jo snemite.

- Namestite novo metlico in položite
ročico na vetrobransko steklo.


ZAMENJAVA METLICE BRISALNIKA

Metlici se vrneta v prvotni položaj, če
vključite kontakt in vklopite brisalnike.
