Otroci v vozilu

VARNO
ST
4

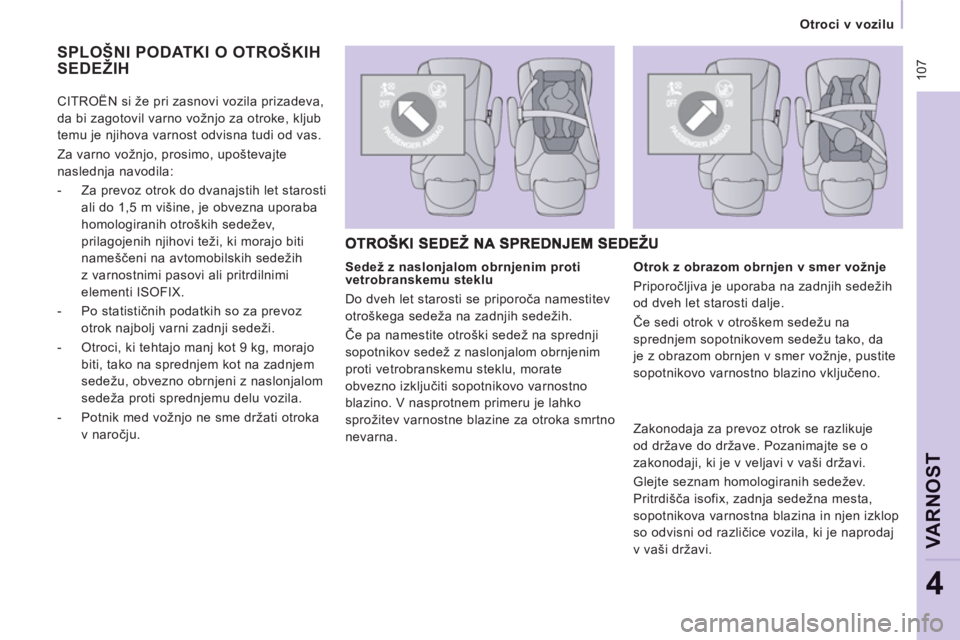

SPLOŠNI PODATKI O OTROŠKIH
SEDEŽIH

Sedež z naslonjalom obrnjenim proti
vetrobranskemu steklu
Do dveh let starosti se priporoča namestitev
otroškega sedeža na zadnjih sedežih.
Če pa namestite otroški sedež na sprednji
sopotnikov sedež z naslonjalom obrnjenim
proti vetrobranskemu steklu, morate
obvezno izključiti sopotnikovo varnostno
blazino. V nasprotnem primeru je lahko
sprožitev varnostne blazine za otroka smrtno
nevarna.
Otrok z obrazom obrnjen v smer vožnje
Priporočljiva je uporaba na zadnjih sedežih
od dveh let starosti dalje.
Če sedi otrok v otroškem sedežu na
sprednjem sopotnikovem sedežu tako, da
je z obrazom obrnjen v smer vožnje, pustite
sopotnikovo varnostno blazino vključeno.



Zakonodaja za prevoz otrok se razlikuje
od države do države. Pozanimajte se o
zakonodaji, ki je v veljavi v vaši državi.
Glejte seznam homologiranih sedežev.
Pritrdišča isofix, zadnja sedežna mesta,
sopotnikova varnostna blazina in njen izklop
so odvisni od različice vozila, ki je naprodaj
v vaši državi.
CITROËN si že pri zasnovi vozila prizadeva,
da bi zagotovil varno vožnjo za otroke, kljub
temu je njihova varnost odvisna tudi od vas.
Za varno vožnjo, prosimo, upoštevajte
naslednja navodila:


- Za prevoz otrok do dvanajstih let starosti
ali do 1,5 m višine, je obvezna uporaba
homologiranih otroških sedežev,
prilagojenih njihovi teži, ki morajo biti
nameščeni na avtomobilskih sedežih
z varnostnimi pasovi ali pritrdilnimi
elementi ISOFIX.

- Po statističnih podatkih so za prevoz
otrok najbolj varni zadnji sedeži.

- Otroci, ki tehtajo manj kot 9 kg, morajo
biti, tako na sprednjem kot na zadnjem
sedežu, obvezno obrnjeni z naslonjalom
sedeža proti sprednjemu delu vozila.

- Potnik med vožnjo ne sme držati otroka
v naročju.

111
Otroci v vozilu

VARNO
ST
4

PRITRDIŠČA ISOFIX

Vsak sedež je opremljen s tremi obroči:


- dva sprednja obroča, ki sta nameščena
med naslonjalom in sediščem
avtomobilskega sedeža in sta označena
z nalepko,

- zadnji obroč za pritrditev zgornjega
pasu, tako imenovani TOP TETHER,
ki je označen z drugo nalepko.
Vozilo je bilo homologirano v skladu z novimi
zakonskimi predpisi ISOFIX.
Če je vozilo opremljeno s pritrdilnimi
elementi ISOFIX, so ti označeni z
nalepkami. Sistem ISOFIX omogoča zanesljivo in hitro
namestitev otroškega sedeža v vozilo.
Otroški sedeži ISOFIX so opremljeni z
dvema zaskočkama, ki ju zlahka pripnete na
sprednja obroča.
Nekateri sedeži so opremljeni tudi z zgornjim
pasom, ki se pripne na zadnji obroč.
Ta pas pripnete tako, da dvignete vzglavnik
avtomobilskega sedeža in potegnete kavelj
med vodili vzglavnika. Nato pa kavelj
pripnete na zadnji obroč in napnete pas.
Nepravilna namestitev otroškega sedeža v
vozilo lahko v primeru trka ogrozi otrokovo
življenje.
Da se boste seznanili s tem, katere otroške
sedeže ISOFIX lahko namestite v svoje
vozilo, si poglejte tabelo za namestitev
otroških sedežev ISOFIX.

11 2


Otroci v vozilu


Sedež RÖMER Duo Plus ISOFIX

(razred velikosti B1
)


Skupina 1: od 9 do 18 kg







Namesti se ga tako, da je otrok z obrazom obrnjen proti
vetrobranskem steklu.
Opremljen je z zgornjim pritrdilnim pasom, imenovanim
TOP TETHER, ki se ga namesti na zgornji obroč ISOFIX.
Tri različne nastavitve naklona naslonjala: sedeči položaj,
položaj za počitek in ležeči položaj.
Ta otroški sedež lahko uporabljate tudi na tistih avtomobilskih sedežih, ki niso opremljeni s pritrdilnimi elementi ISOFIX.
V tem primeru morate sedež obvezno pritrditi s tritočkovnim varnostnim pasom.

Pri namestitvi otroškega sedeža upoštevajte navodila proizvajalca sedeža.


OTROŠKI SEDEŽ ISOFIX, KI GA PRIPOROČA CITROËN IN JE HOMOLOGIRAN ZA VAŠ AVTOMOBIL

11 3
Otroci v vozilu

VARNO
ST
4


IUF: Prostor za namestitev univerzalnega
otroškega sedeža ISOFIX, v katerem
je otrok z obrazom obrnjen proti
vetrobranskemu steklu in se ga pritrdi s
pritrdilnim pasom na zgornji obroč ISOFIX
na avtomobilskem sedežu.
TABELA NAMESTITEV OTROŠKIH SEDEŽEV ISOFIX

V spodnji tabeli je navedeno, na katere avtomobilske sedeže, ki so opremljeni s pritrdilnimi elementi ISOFIX, lahko namestite otroške
sedeže ISOFIX.
Za univerzalne in poluniverzalne otroške sedeže ISOFIX je velikost otroškega sedeža ISOFIX, ki se označuje s črkami od A do G , označena
na otroškem sedežu poleg logotipa ISOFIX.

IL-SU: Prostor za namestitev poluniverzalnega
otroškega sedeža ISOFIX, ki ga namestite tako, da
je otrok z obrazom obrnjen proti vetrobranskemu
steklu in je opremljen z nosilnim ročajem, ali tako da
je otrok s hrbtom obrnjen proti vetrobranskemu steklu
ali nameščen v sedež za dojenčke in je opremljen z
zgornjim pritrdilnim pasom ali z nosilnim ročajem.

X: Prostor nima nobenega elementa za
pritrditev otroškega sedeža.

Otrokova teža / starostna skupina


Teža do
10 kg
(skupina 0)
do približno
6 mesecev

Teža do 10 kg
(skupina 0)
Teža do 13 kg
(skupina 0+)
do približno 1 leta

Teža od 9 do 18 kg
(skupina 1)
približno od 1 do 3 let

Vrsta otroškega sedeža ISOFIX

Sedež za
dojenčke



"hrbet proti
vetrobranskemu steklu"


"hrbet proti
vetrobranskemu steklu"



"obraz proti
vetrobranskemu steklu"



Razred velikosti sedeža ISOFIX
F
G
C
D
E
C
D
A
B
B1

Zadnja stranska sedeža v drugi vrsti
z ločenima sedežema v prvi vrsti

IL-SU


IL-SU


IL-SU


IUF, IL-SU


Zadnja stranska sedeža v drugi vrsti s klopjo
z dvema sedežnima mestoma v prvi vrsti

IL-SU

X
IL-SU
X
IL-SU

IUF, IL-SU


Zadnji sedeži v tretji vrsti

IL-SU

X
IL-SU
X
IL-SU

IUF, IL-SU


Sedež za dojenčke je pritrjen na spodnja
obroča ISOFIX in zavzema dva zadnja
avtomobilska sedeža.

Otroci v vozilu

OTROŠKI SEDEŽI, KI JIH PRIPOROČA CITROËN

CITROËN nudi širok izbor priporočenih otroških sedežev, ki jih pritrdite s tritočkovnim varnostnim pasom
.


Skupina 0+: otroci od rojstva do 13 kg






L1


RÖMER Baby-Safe Plus
Sedež namestite tako, da je z naslonjalom obrnjen proti vetrobranskem steklu.


Skupini 2 in 3: otroci od 15 do 36 kg


L4


KLIPPAN Optima
Za otroke od šestih let naprej (okoli 22 kg) uporabljajte samo sedežni podstavek.

L5


RÖMER KIDFIX
Sedež lahko pritrdite na pritrdilne elemente ISOFIX v vozilu.
Otroka v sedežu pripnete z varnostnim pasom.
