2014 CITROEN JUMPER ABS

32

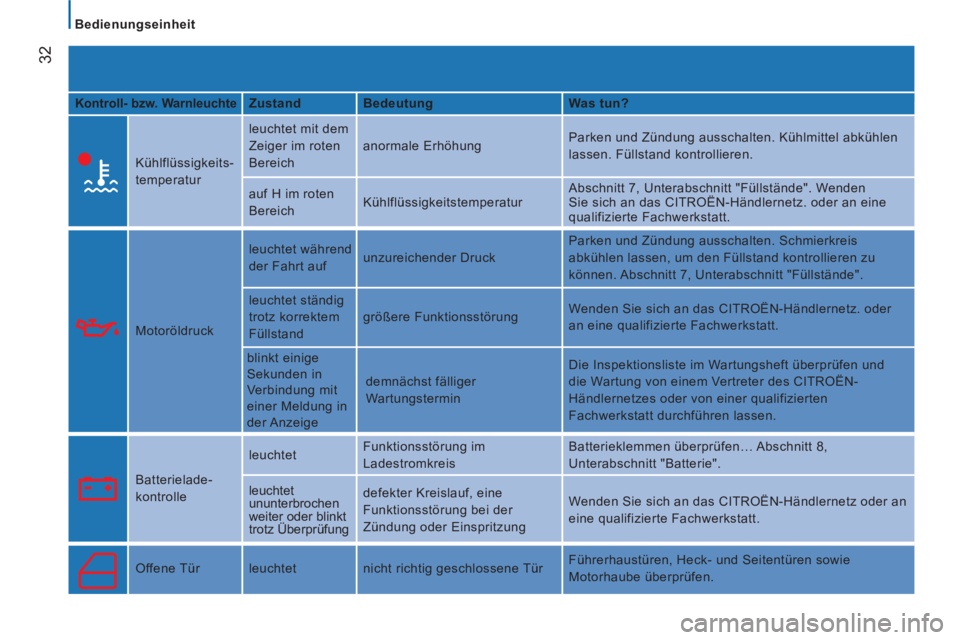

Bedienungseinheit



Kontroll- bzw. Warnleuchte


Zustand
Bedeutung
Was tun?
Kühlflüssigkeits-
temperatur leuchtet mit dem
Zeiger im roten
Bereich anormale Erhöhung Parken und Zündung ausschalten. Kühlmittel abkühlen
lassen. Füllstand kontrollieren.
auf H im roten
Bereich Kühlflüssigkeitstemperatur Abschnitt 7, Unterabschnitt "Füllstände". Wenden
Sie sich an das CITROËN-Händlernetz. oder an eine
qualifizierte Fachwerkstatt.
Motoröldruck leuchtet während
der Fahrt auf unzureichender Druck Parken und Zündung ausschalten. Schmierkreis
abkühlen lassen, um den Füllstand kontrollieren zu
können. Abschnitt 7, Unterabschnitt "Füllstände" .
leuchtet ständig
trotz korrektem
Füllstand größere Funktionsstörung Wenden Sie sich an das CITROËN-Händlernetz. oder
an eine qualifizierte Fachwerkstatt.
blinkt einige
Sekunden in
Verbindung mit
einer Meldung in
der Anzeige demnächst fälliger
Wartungstermin Die Inspektionsliste im Wartungsheft überprüfen und
die Wartung von einem Vertreter des CITROËN-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt durchführen lassen.
Batterielade-
kontrolle leuchtet Funktionsstörung im
Ladestromkreis Batterieklemmen überprüfen… Abschnitt 8,
Unterabschnitt "Batterie" .
leuchtet
ununterbrochen
weiter oder blinkt
trotz Überprüfung defekter Kreislauf, eine
Funktionsstörung bei der
Zündung oder Einspritzung Wenden Sie sich an das CITROËN-Händlernetz oder an
eine qualifizierte Fachwerkstatt.
Offene Tür leuchtet nicht richtig geschlossene Tür Führerhaustüren, Heck- und Seitentüren sowie
Motorhaube überprüfen.

33
2
STARTBEREI
T

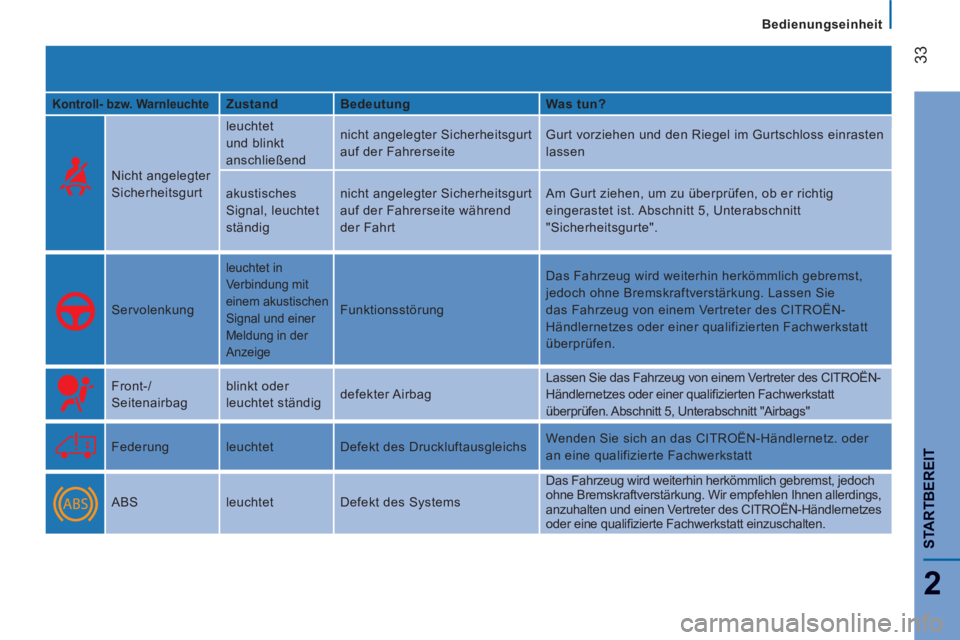

Bedienungseinheit


Kontroll- bzw. Warnleuchte


Zustand
Bedeutung
Was tun?


Nicht angelegter
Sicherheitsgurt leuchtet
und blinkt
anschließend nicht angelegter Sicherheitsgurt
auf der Fahrerseite Gurt vorziehen und den Riegel im Gurtschloss einrasten
lassen
akustisches
Signal, leuchtet
ständig nicht angelegter Sicherheitsgurt
auf der Fahrerseite während
der Fahrt Am Gurt ziehen, um zu überprüfen, ob er richtig
eingerastet ist. Abschnitt 5, Unterabschnitt
"Sicherheitsgurte".

Servolenkung

leuchtet in
Verbindung mit
einem akustischen
Signal und einer
Meldung in der
Anzeige
Funktionsstörung Das Fahrzeug wird weiterhin herkömmlich gebremst,
jedoch ohne Bremskraftverstärkung. Lassen Sie
das Fahrzeug von einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten Fachwerkstatt
überprüfen.

Front-/
Seitenairbag blinkt oder
leuchtet ständig defekter Airbag Lassen Sie das Fahrzeug von einem Vertreter des CITROËN-
Händlernetzes oder einer qualifi zierten Fachwerkstatt
überprüfen. Abschnitt 5, Unterabschnitt "Airbags"

Federung leuchtet Defekt des Druckluftausgleichs Wenden Sie sich an das CITROËN-Händlernetz. oder
an eine qualifizierte Fachwerkstatt

ABS leuchtet Defekt des Systems Das Fahrzeug wird weiterhin herkömmlich gebremst, jedoch
ohne Bremskraftverstärkung. Wir empfehlen Ihnen allerdings,
anzuhalten und einen Vertreter des CITROËN-Händlernetzes
oder eine qualifi zierte Fachwerkstatt einzuschalten.

34


Bedienungseinheit



Kontroll- bzw. Warnleuchte


Zustand
Bedeutung
Was tun?


ASR/ESP blinkt System arbeitet Das System optimiert den Antrieb und ermöglicht es, die
Lenkstabilität des Fahrzeugs zu verbessern.
leuchtet in
Verbindung mit
einem akustischen
Signal und einer
Meldung in der
Anzeige.
Funktionsstörung oder Defekt
an der Anfahrhilfe am Hang Wenden Sie sich an das CITROËN-Händlernetz. oder
an eine qualifizierte Fachwerkstatt.
Abschnitt 5, Unterabschnitt "Fahrsicherheit"
leuchtet. Eine Störung der Intelligent
Traction Control.

Abgasentgiftung leuchtet Regenerierung des
Partikelfilters
Es empfi ehlt sich, den Motor bis zum Erlöschen der
Kontrollleuchte laufen zu lassen, damit die Regenerierung
vollständig durchgeführt wird. Abschnitt 7, Kapitel "Kontrollen".

Abgasent-
giftungsanlage leuchtet Defekt am System
Schnellstmöglich von einem Vertreter des CITROËN-Händlernetzes
oder von einer qualifi zierten Fachwerkstatt überprüfen lassen.



Deaktivierung
des
Beifahrerairbags leuchtet
vorsätzliche Deaktivierung dieses
Airbags, weil ein Kindersitz entgegen der
Fahrtrichtung auf dem Sitz installiert wurde Über das Menü MODE des Bordcomputers
konfigurieren. Abschnitt 4, Unterabschnitt
"Einstellungen"

Elektronische
Anlasssperre leuchtet nicht identifizierter
Zündschlüssel, Starten
unmöglich Schlüssel wechseln und defekten Schlüssel von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifi zierten Fachwerkstatt
überprüfen lassen. Abschnitt 2, Unterabschnitt "Schlüssel"

Bremsbeläge
vorne leuchtet Abnutzung der Bremsbeläge
Bremsbeläge von einem Verteter des CITROËN-Händlernetzes
oder einer qualifi zierten Fachwerkstatt austauschen lassen.

35
2
STARTBEREI
T

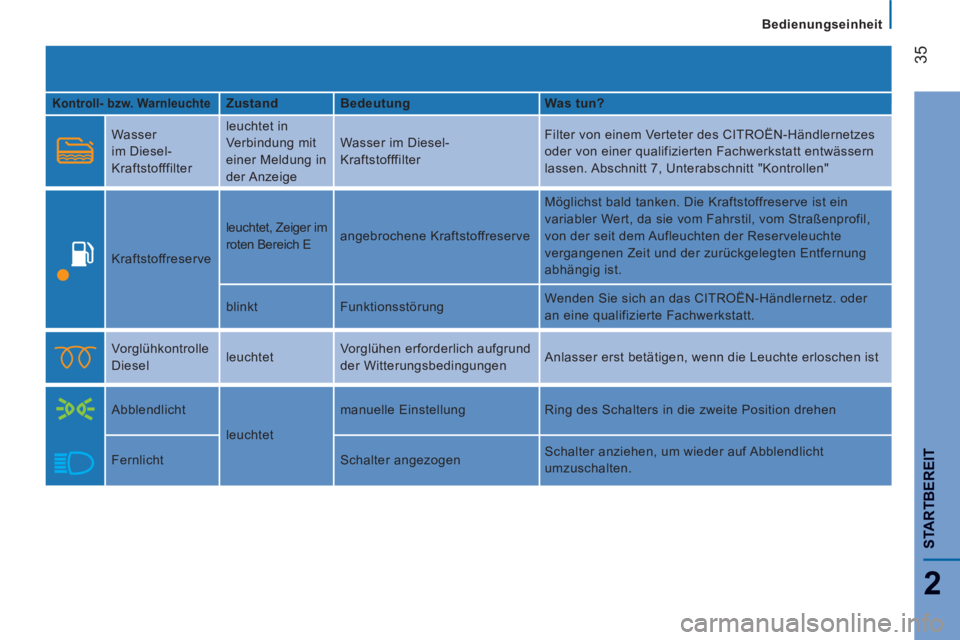

Bedienungseinheit


Kontroll- bzw. Warnleuchte


Zustand
Bedeutung
Was tun?
Wasser
im Diesel-
Kraftstofffilter leuchtet in
Verbindung mit
einer Meldung in
der Anzeige Wasser im Diesel-
Kraftstofffilter Filter von einem Verteter des CITROËN-Händlernetzes
oder von einer qualifizierten Fachwerkstatt entwässern
lassen. Abschnitt 7, Unterabschnitt "Kontrollen"
Kraftstoffreserve leuchtet, Zeiger im
roten Bereich E angebrochene Kraftstoffreserve Möglichst bald tanken. Die Kraftstoffreserve ist ein
variabler Wert, da sie vom Fahrstil, vom Straßenprofil,
von der seit dem Aufleuchten der Reserveleuchte
vergangenen Zeit und der zurückgelegten Entfernung
abhängig ist.
blinkt Funktionsstörung Wenden Sie sich an das CITROËN-Händlernetz. oder
an eine qualifizierte Fachwerkstatt.
Vorglühkontrolle
Diesel leuchtet Vorglühen erforderlich aufgrund
der Witterungsbedingungen Anlasser erst betätigen, wenn die Leuchte erloschen ist
Abblendlicht
leuchtet manuelle Einstellung Ring des Schalters in die zweite Position drehen
Fernlicht Schalter angezogen Schalter anziehen, um wieder auf Abblendlicht
umzuschalten.

36

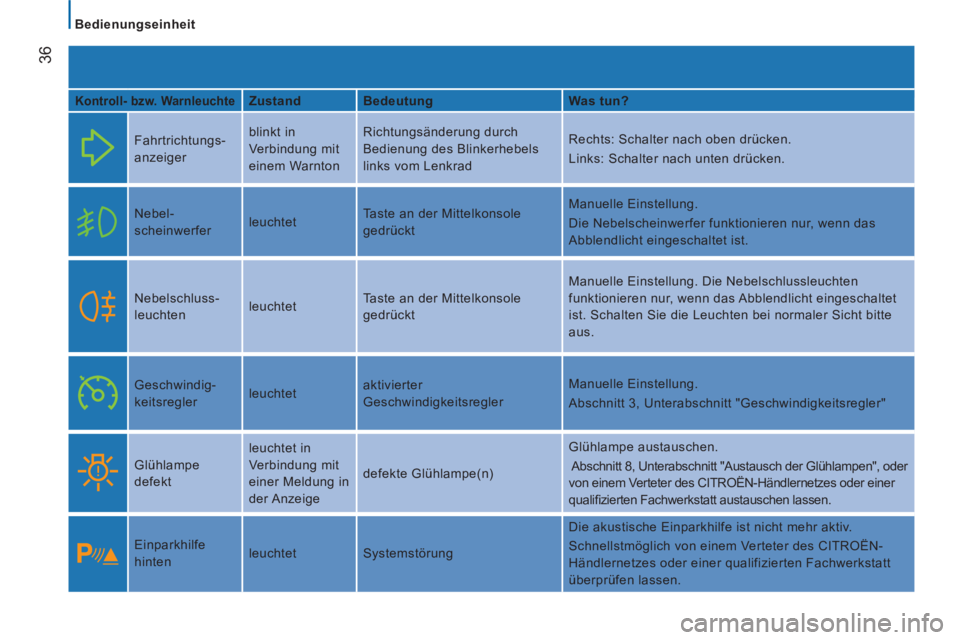

Bedienungseinheit



Kontroll- bzw. Warnleuchte


Zustand
Bedeutung
Was tun?
Fahrtrichtungs-
anzeiger blinkt in
Verbindung mit
einem Warnton Richtungsänderung durch
Bedienung des Blinkerhebels
links vom Lenkrad Rechts: Schalter nach oben drücken.
Links: Schalter nach unten drücken.
Nebel-
scheinwerfer leuchtet Taste an der Mittelkonsole
gedrückt Manuelle Einstellung.
Die Nebelscheinwerfer funktionieren nur, wenn das
Abblendlicht eingeschaltet ist.
Nebelschluss-
leuchten leuchtet Taste an der Mittelkonsole
gedrückt Manuelle Einstellung. Die Nebelschlussleuchten
funktionieren nur, wenn das Abblendlicht eingeschaltet
ist. Schalten Sie die Leuchten bei normaler Sicht bitte
aus.
Geschwindig-
keitsregler leuchtet aktivierter
Geschwindigkeitsregler Manuelle Einstellung.
Abschnitt 3, Unterabschnitt "Geschwindigkeitsregler"
Glühlampe
defekt leuchtet in
Verbindung mit
einer Meldung in
der Anzeige defekte Glühlampe(n) Glühlampe austauschen.
Abschnitt 8, Unterabschnitt "Austausch der Glühlampen", oder
von einem Verteter des CITROËN-Händlernetzes oder einer
qualifi zierten Fachwerkstatt austauschen lassen.
Einparkhilfe
hinten leuchtet Systemstörung Die akustische Einparkhilfe ist nicht mehr aktiv.
Schnellstmöglich von einem Verteter des CITROËN-
Händlernetzes oder einer qualifizierten Fachwerkstatt
überprüfen lassen.

37
2
STARTBEREI
T

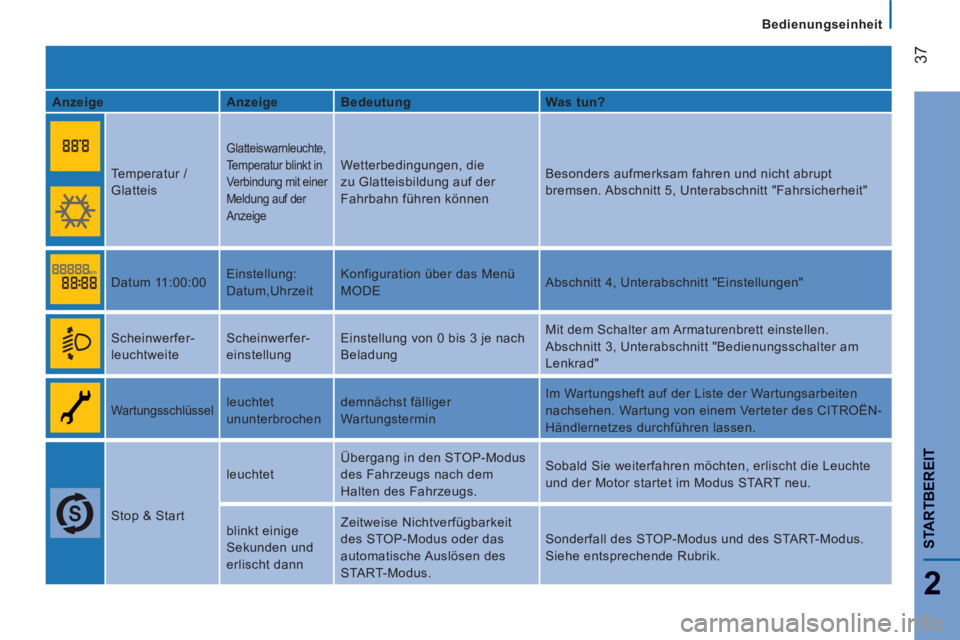

Bedienungseinheit

Anzeige
Anzeige
Bedeutung
Was tun?


Temperatur /
Glatteis
Glatteiswarnleuchte,
Temperatur blinkt in
Verbindung mit einer
Meldung auf der
Anzeige
Wetterbedingungen, die
zu Glatteisbildung auf der
Fahrbahn führen können Besonders aufmerksam fahren und nicht abrupt
bremsen. Abschnitt 5, Unterabschnitt "Fahrsicherheit"

Datum 11:00:00 Einstellung:
Datum,Uhrzeit Konfiguration über das Menü
MODE Abschnitt 4, Unterabschnitt "Einstellungen"


Scheinwerfer-
leuchtweite Scheinwerfer-
einstellung Einstellung von 0 bis 3 je nach
Beladung Mit dem Schalter am Armaturenbrett einstellen.
Abschnitt 3, Unterabschnitt "Bedienungsschalter am
Lenkrad"

Wartungsschlüssel
leuchtet
ununterbrochen demnächst fälliger
Wartungstermin Im Wartungsheft auf der Liste der Wartungsarbeiten
nachsehen. Wartung von einem Verteter des CITROËN-
Händlernetzes durchführen lassen.

Stop & Start leuchtet Übergang in den STOP-Modus
des Fahrzeugs nach dem
Halten des Fahrzeugs. Sobald Sie weiterfahren möchten, erlischt die Leuchte
und der Motor startet im Modus START neu.
blinkt einige
Sekunden und
erlischt dann Zeitweise Nichtverfügbarkeit
des STOP-Modus oder das
automatische Auslösen des
START-Modus. Sonderfall des STOP-Modus und des START-Modus.
Siehe entsprechende Rubrik.

38


Bedienungseinheit

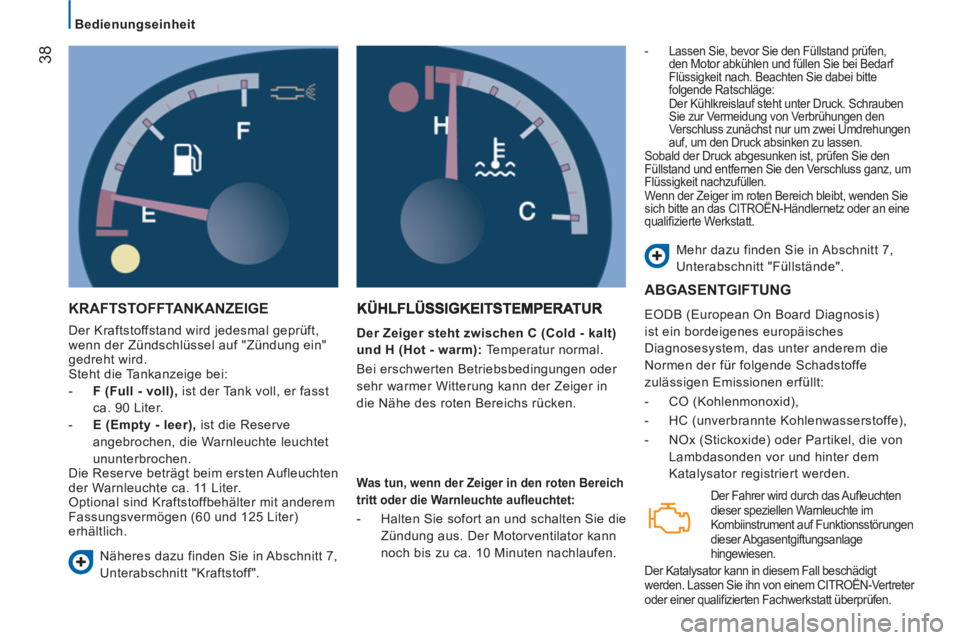

KRAFTSTOFFTANKANZEIGE

Der Kraftstoffstand wird jedesmal geprüft,
wenn der Zündschlüssel auf "Zündung ein"
gedreht wird.
Steht die Tankanzeige bei:


- F (Full - voll),
ist der Tank voll, er fasst
ca. 90 Liter.

- E (Empty - leer),
ist die Reserve
angebrochen, die Warnleuchte leuchtet
ununterbrochen.
Die Reserve beträgt beim ersten Aufleuchten
der Warnleuchte ca. 11 Liter.
Optional sind Kraftstoffbehälter mit anderem
Fassungsvermögen (60 und 125 Liter)
erhältlich.
Der Zeiger steht zwischen C (Cold - kalt)
und H (Hot - warm):
Temperatur normal.
Bei erschwerten Betriebsbedingungen oder
sehr warmer Witterung kann der Zeiger in
die Nähe des roten Bereichs rücken.

- Lassen Sie, bevor Sie den Füllstand prüfen,
den Motor abkühlen und füllen Sie bei Bedarf
Flüssigkeit nach. Beachten Sie dabei bitte
folgende Ratschläge:
Der Kühlkreislauf steht unter Druck. Schrauben
Sie zur Vermeidung von Verbrühungen den
Verschluss zunächst nur um zwei Umdrehungen
auf, um den Druck absinken zu lassen.
Sobald der Druck abgesunken ist, prüfen Sie den
Füllstand und entfernen Sie den Verschluss ganz, um
Flüssigkeit nachzufüllen.
Wenn der Zeiger im roten Bereich bleibt, wenden Sie
sich bitte an das CITROËN-Händlernetz oder an eine
qualifi zierte Werkstatt.

Mehr dazu finden Sie in Abschnitt 7,
Unterabschnitt "Füllstände".
Näheres dazu finden Sie in Abschnitt 7,
Unterabschnitt "Kraftstoff".

Was tun, wenn der Zeiger in den roten Bereich
tritt oder die Warnleuchte aufl euchtet:




- Halten Sie sofort an und schalten Sie die
Zündung aus. Der Motorventilator kann
noch bis zu ca. 10 Minuten nachlaufen.
ABGASENTGIFTUNG

EODB (European On Board Diagnosis)
ist ein bordeigenes europäisches
Diagnosesystem, das unter anderem die
Normen der für folgende Schadstoffe
zulässigen Emissionen erfüllt:


- CO (Kohlenmonoxid),

- HC (unverbrannte Kohlenwasserstoffe),

- NOx (Stickoxide) oder Partikel, die von
Lambdasonden vor und hinter dem
Katalysator registriert werden.

Der Fahrer wird durch das Aufl euchten
dieser speziellen Warnleuchte im
Kombiinstrument auf Funktionsstörungen
dieser Abgasentgiftungsanlage
hingewiesen.
Der Katalysator kann in diesem Fall beschädigt
werden. Lassen Sie ihn von einem CITROËN-Vertreter
oder einer qualifi zierten Fachwerkstatt überprüfen.

39
2
STARTBEREI
T


Bedienungseinheit

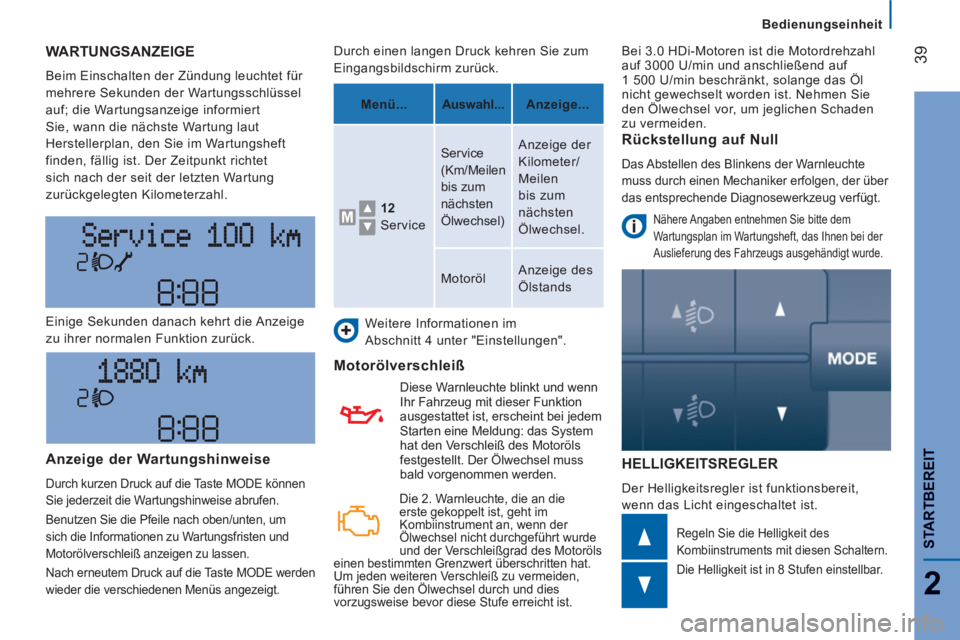

WARTUNGSANZEIGE

Beim Einschalten der Zündung leuchtet für
mehrere Sekunden der Wartungsschlüssel
auf; die Wartungsanzeige informiert
Sie, wann die nächste Wartung laut
Herstellerplan, den Sie im Wartungsheft
finden, fällig ist. Der Zeitpunkt richtet
sich nach der seit der letzten Wartung
zurückgelegten Kilometerzahl.
HELLIGKEITSREGLER
Der Helligkeitsregler ist funktionsbereit,
wenn das Licht eingeschaltet ist. Einige Sekunden danach kehrt die Anzeige
zu ihrer normalen Funktion zurück.
Regeln Sie die Helligkeit des
Kombiinstruments mit diesen Schaltern.
Die Helligkeit ist in 8 Stufen einstellbar.

Durch einen langen Druck kehren Sie zum
Eingangsbildschirm zurück.
Weitere Informationen im
Abschnitt 4 unter "Einstellungen".


Motorölverschleiß


Diese Warnleuchte blinkt und wenn
Ihr Fahrzeug mit dieser Funktion
ausgestattet ist, erscheint bei jedem
Starten eine Meldung: das System
hat den Verschleiß des Motoröls
festgestellt. Der Ölwechsel muss
bald vorgenommen werden.
Anzeige der Wartungshinweise
Durch kurzen Druck auf die Taste MODE können
Sie jederzeit die Wartungshinweise abrufen.
Benutzen Sie die Pfeile nach oben/unten, um
sich die Informationen zu Wartungsfristen und
Motorölverschleiß anzeigen zu lassen.
Nach erneutem Druck auf die Taste MODE werden
wieder die verschiedenen Menüs angezeigt.

Menü...
Auswahl...

Anzeige

...

12
Service Service
(Km/Meilen
bis zum
nächsten
Ölwechsel) Anzeige der
Kilometer/
Meilen
bis zum
nächsten
Ölwechsel.
Motoröl Anzeige des
Ölstands
Rückstellung auf Null
Das Abstellen des Blinkens der Warnleuchte
muss durch einen Mechaniker erfolgen, der über
das entsprechende Diagnosewerkzeug verfügt.


Nähere Angaben entnehmen Sie bitte dem
Wartungsplan im Wartungsheft, das Ihnen bei der
Auslieferung des Fahrzeugs ausgehändigt wurde.
Bei 3.0 HDi-Motoren ist die Motordrehzahl
auf 3000 U/min und anschließend auf
1 500 U/min beschränkt, solange das Öl
nicht gewechselt worden ist. Nehmen Sie
den Ölwechsel vor, um jeglichen Schaden
zu vermeiden.

Die 2. Warnleuchte, die an die
erste gekoppelt ist, geht im
Kombiinstrument an, wenn der
Ölwechsel nicht durchgeführt wurde
und der Verschleißgrad des Motoröls
einen bestimmten Grenzwert überschritten hat.
Um jeden weiteren Verschleiß zu vermeiden,
führen Sie den Ölwechsel durch und dies
vorzugsweise bevor diese Stufe erreicht ist.
