2014 CITROEN JUMPER isofix

3
INHAL
T

Inhalt
5. SICHERHEIT114-1326. ZUBEHÖR 133-136
7. KONTROLLEN137-144
8. SCHNELLHILFE145-162
9. TECHNISCHEDATEN163-173
Feststellbremse 114Warnblinker 114Hupe 115ABS 115BFN 115ASR und ESP 116Geschwindigkeitsbegrenzer mit fest eingestelltem Te mpolimit 118Sicherheitsgurte 119Airbags 122Deaktivieren desBeifahrerairbags 123Kindersitze 125ISOFIX-Sitze 129
Anhänger ankuppeln 133Dachträger 135Weiteres Zubehör 135
Öffnen der motorhaube 137Motorraum 138Füllstände 139Kontrollen 141Kraftstoff 144
Batterie 145Radwechsel 148Reifenpannenset 151Austausch der Glühlampen 153Austausch der Sicherungen 157Austausch der Scheibenwischerblätter 16r1Fahrzeug abschleppenlassen 162
Abmessungen 164Motoren 171Gewichte 172Kenndaten 173
10. LOKALISIERUNG 174-180
Außen 174Bedienungseinheit 175Innen 177Technische Daten - Wartung 178

Kindersitze hinten.

542
16


Kurzanleitung

An den beiden Ösen vorn zwischen Lehne
und Sitzfläche und an einer Öse hinten kann
ein Kindersitz befestigt werden.

ISOFIX-Halterungen


129




INSASSEN SICHERN

Zum Deaktivieren des Beifahrer-Airbags
siehe Abschnitt 4, Unterabschnitt
"EINSTELLUNGEN", wählen Sie anschließend
im Menü "Beifahrer-Airbag" OFF.
Solange der Beifahrer-Airbag deaktiviert
ist, leuchtet die Airbag-Kontrollleuchte im
Kombiinstrument.

80

Verhindert das Öffnen der seitlichen
Schiebetür von innen.
Kindersicherung

27

12
5
5
SICHERHEI
T


Kinder an Bord

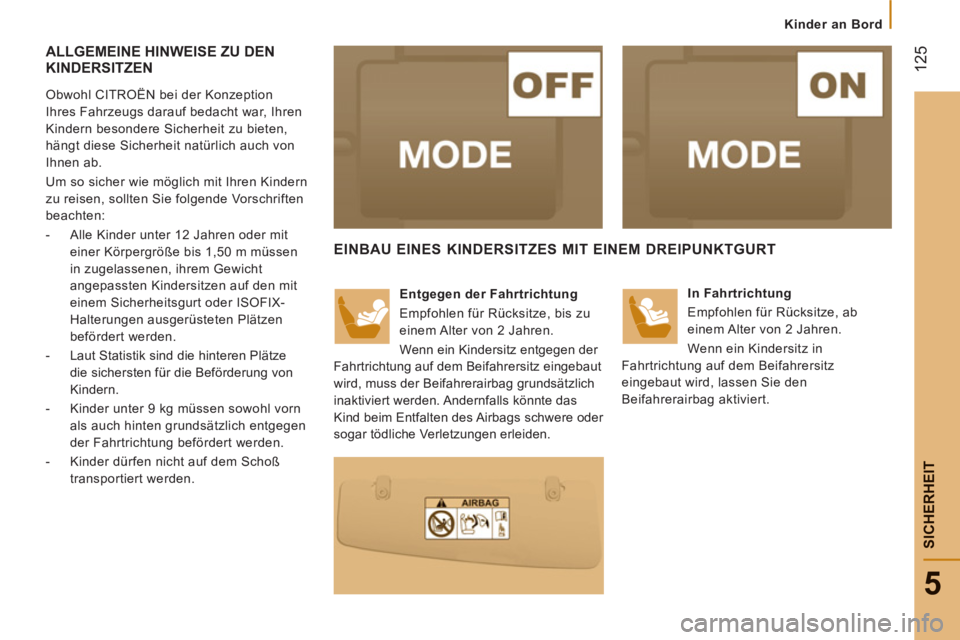

ALLGEMEINE HINWEISE ZU DEN KINDERSITZEN


Obwohl CITROËN bei der Konzeption
Ihres Fahrzeugs darauf bedacht war, Ihren
Kindern besondere Sicherheit zu bieten,
hängt diese Sicherheit natürlich auch von
Ihnen ab.
Um so sicher wie möglich mit Ihren Kindern
zu reisen, sollten Sie folgende Vorschriften
beachten:


- Alle Kinder unter 12 Jahren oder mit
einer Körpergröße bis 1,50 m müssen
in zugelassenen, ihrem Gewicht
angepassten Kindersitzen auf den mit
einem Sicherheitsgurt oder ISOFIX-
Halterungen ausgerüsteten Plätzen
befördert werden.

- Laut Statistik sind die hinteren Plätze
die sichersten für die Beförderung von
Kindern.

- Kinder unter 9 kg müssen sowohl vorn
als auch hinten grundsätzlich entgegen
der Fahrtrichtung befördert werden.

- Kinder dürfen nicht auf dem Schoß
transportiert werden.



EINBAU EINES KINDERSITZES MIT EINEM DREIPUNKTGURT


Entgegen der Fahrtrichtung
Empfohlen für Rücksitze, bis zu
einem Alter von 2 Jahren.
Wenn ein Kindersitz entgegen der
Fahrtrichtung auf dem Beifahrersitz eingebaut
wird, muss der Beifahrerairbag grundsätzlich
inaktiviert werden. Andernfalls könnte das
Kind beim Entfalten des Airbags schwere oder
sogar tödliche Verletzungen erleiden.
In Fahrtrichtung
Empfohlen für Rücksitze, ab
einem Alter von 2 Jahren.
Wenn ein Kindersitz in
Fahrtrichtung auf dem Beifahrersitz
eingebaut wird, lassen Sie den
Beifahrerairbag aktiviert.

12
6


Kinder an Bord


Abschnitt 5, Unterabschnitt "Airbags".
Der Einbau von Kindersitzen und das
Inaktivieren des Beifahrerairbags
erfolgt bei allen CITROËN-Modellen auf die
gleiche Weise.
Wenn der Beifahrerairbag nicht inaktiviert
werden kann, ist der Einbau eines
Kindersitzes entgegen der Fahrtrichtung auf
den vorderen Sitzplätzen streng untersagt.
Wenn Ihr Fahrzeug mit der Funktion
zur Deaktivierung des Beifahrerairbags
ausgerüstet ist, muss sie über die Taste
MODE des Bordcomputers angewählt
werden.

Die Gesetzgebung für den Transport
von Kindern ist in jedem Land
verschieden. Bitte beachten Sie die geltende
Gesetzgebung Ihres Landes.
Erkundigen Sie sich bitte nach den in
Ihrem Land zugelassenen Sitzen. ISOFIX-
Halterungen, Rücksitze, Beifahrerairbag und
Deaktivierung des Beifahrerairbags hängen
von der angebotenen Version ab.






Beifahrerairbag OFF

5
SICHERHEI
T


Kinder an Bord
ISOFIX-HALTERUNGEN

Ihr Fahrzeug wurde nach den
neuen gesetzlichen ISOFIX-
Bestimmungen zugelassen. Hierbei handelt es sich um drei Ösen an
jedem Sitz:


- zwei Ösen vorne zwischen Lehne
und Sitzfläche des Fahrzeugsitzes,
gekennzeichnet durch einen Aufkleber,

- eine Öse hinten zur Befestigung des
oberen Gurts, der sogenannten TOP
TETHER-Verankerung, die ebenfalls
durch einen anderen Aufkleber kenntlich
gemacht ist.
Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell in Ihrem
Fahrzeug montieren.
Die ISOFIX-Kindersitze sind mit zwei
Rastarmen ausgestattet, die sich leicht in
die beiden Ösen vorn einklinken lassen.
Manche verfügen auch über einen Gurt
oben, der an der Öse hinten befestigt wird.
Stellen Sie, um diesen Gurt zu befestigen,
die Kopfstütze des Fahrzeugsitzes hoch
und führen Sie den Haken zwischen
dem Gestänge hindurch. Befestigen Sie
anschließend den Haken an der Öse hinten
und ziehen Sie den oberen Gurt stramm.
Ein falsch im Fahrzeug eingebauter
Kindersitz beeinträchtigt den Schutz des
Kindes bei einer Kollision.
Auf der Übersicht über die
Einbaumöglichkeiten der ISOFIX-Kindersitze
finden Sie die ISOFIX-Kindersitze, die Sie in
Ihr Fahrzeug einbauen können. Sofern Ihr Fahrzeug entsprechend ausgerüstet
ist, sind die vorschriftsgemäßen ISOFIX-
Halterungen durch Aufkleber kenntlich gemacht.

Kinder an Bord

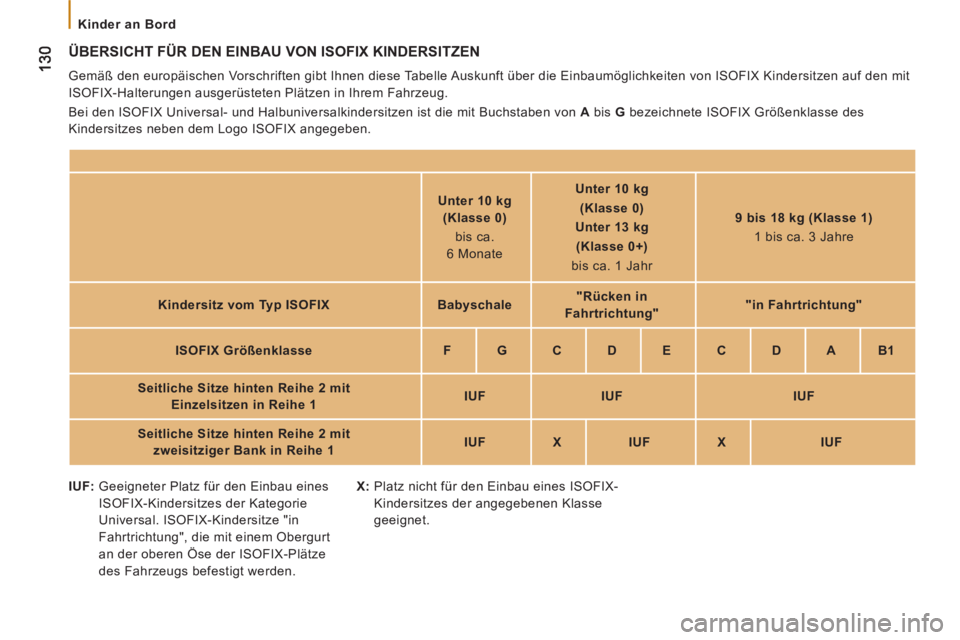

ÜBERSICHT FÜR DEN EINBAU VON ISOFIX KINDERSITZEN

Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Einbaumöglichkeiten von ISOFIX Kindersitzen auf den mit
ISOFIX-Halterungen ausgerüsteten Plätzen in Ihrem Fahrzeug.
Bei den ISOFIX Universal- und Halbuniversalkindersitzen ist die mit Buchstaben von A
bis G
bezeichnete ISOFIX Größenklasse des
Kindersitzes neben dem Logo ISOFIX angegeben.


Unter 10 kg
(Klasse 0)
bis ca.
6 Monate

Unter 10 kg
(Klasse 0)
Unter 13 kg
(Klasse 0+)
bis ca. 1 Jahr

9 bis 18 kg (Klasse 1)
1 bis ca. 3 Jahre

Kindersitz vom Typ ISOFIX

Babyschale


"Rücken in
Fahrtrichtung"


"in Fahrtrichtung"


ISOFIX Größenklasse

F


G


C


D


E


C


D


A


B1


Seitliche Sitze hinten Reihe 2 mit
Einzelsitzen in Reihe 1

IUF


IUF


IUF


Seitliche Sitze hinten Reihe 2

mit
zweisitziger Bank in Reihe 1

IUF


X


IUF


X


IUF


IUF:
Geeigneter Platz für den Einbau eines
ISOFIX-Kindersitzes der Kategorie
Universal. ISOFIX-Kindersitze "in
Fahrtrichtung", die mit einem Obergurt
an der oberen Öse der ISOFIX-Plätze
des Fahrzeugs befestigt werden.
X:
Platz nicht für den Einbau eines ISOFIX-
Kindersitzes der angegebenen Klasse
geeignet.

17
7
Innenraum
10
LOKALISIERUN
G
Sicherheitsgurte 119-120 Airbags 122-124 Deaktivierung desBeifahrerairbags 123
Feststellbremse, Handbremse 114 Sitze, Einstellungen 65-66 Sitz mit variabler Federung 66 Sitzbank mit 2 Plätzen 67 Werkzeug, Wagenheber 148

Kindersitze 125-132


Innenspiegel 77
Deckenleuchte Führerhaus 74, 155
Austausch der Glühlampe Deckenleuchte 155
Deckenleuchten 76, 155 12 Volt-Steckdose 75


Batterie (+), aufl aden,starten 145-147
Massepunkt (-) 138

Sicherungen, rechte Seite 159
INNEN


Laderaum 75-76


●
Befestigungsösen,

●
Ladetrennwand,

●
Dachkoffer,

●
Verkleidung,

●
Handleuchte.



Rücksitze/Rückbänke 68-69
Heizung/Klimaanlagehinten 60-61


Rückfahrkamera 84-85

Seitliche Schiebefenster 76

ISOFIX-Halterungen 129-130
Erweitertes Führerhaus 70



Zubehör 135-136
