2014 CITROEN DS4 adblue

2Kontrola chodu


Kontrolka



svieti



Príčina



Činnosti
/ Pozorovania






Aditívum
AdBlue
®

(Diesel BlueHDi)


nepretržite hneď po
zapnutí zapaľovania,
sprevádzaná
zvukovým signálom
a správou o dojazde
vozidla. Dojazd (autonómia) sa pohybuje v
rozmedzí od 600 do 2 400 km. Urýchlene je potrebné doplniť aditívum AdBlue
®
:
navštívte sieť CITROËN alebo kvalifikovaný ser vis
alebo tento úkon vykonajte sám/sama podľa pokynov
v príslušnej rubrike.

+
bliká a súčasne svieti
kontrolka SERVICE,
sprevádzaná
zvukovým signálom
a správou o dojazde
vozidla. Dojazd (autonómia) sa pohybuje v
rozmedzí od 0 km do 600 km.
Bezpodmienečne
musíte doplniť aditívum AdBlue
®

,
aby ste z
abránili poruche:
navštívte sieť CITROËN
alebo kvalifikovaný ser vis.

bliká a súčasne svieti
kontrolka SERVICE
,
sprevádzaná
zvukovým signálom
a správou o zákaze
naštartovania. Nádrž aditíva AdBlue
®

je prázdna:
predpísané zariadenie proti
opätovnému naštartovaniu bráni
opätovnému naštartovaniu motora. Na to, aby bolo možné znovu naštartovať motor, je
bezpodmienečne
nutné doplniť aditívum AdBlue ®
:
Navštívte sieť CITROËN alebo kvalifikovaný ser vis
alebo tento úkon vykonajte sám/sama podľa pokynov
v príslušnej kapitole. Je bezpodmienečne nutné

pridať do nádrže aditíva minimálne množstvo 3,8 litra
AdBlue
® .

13Kontroly

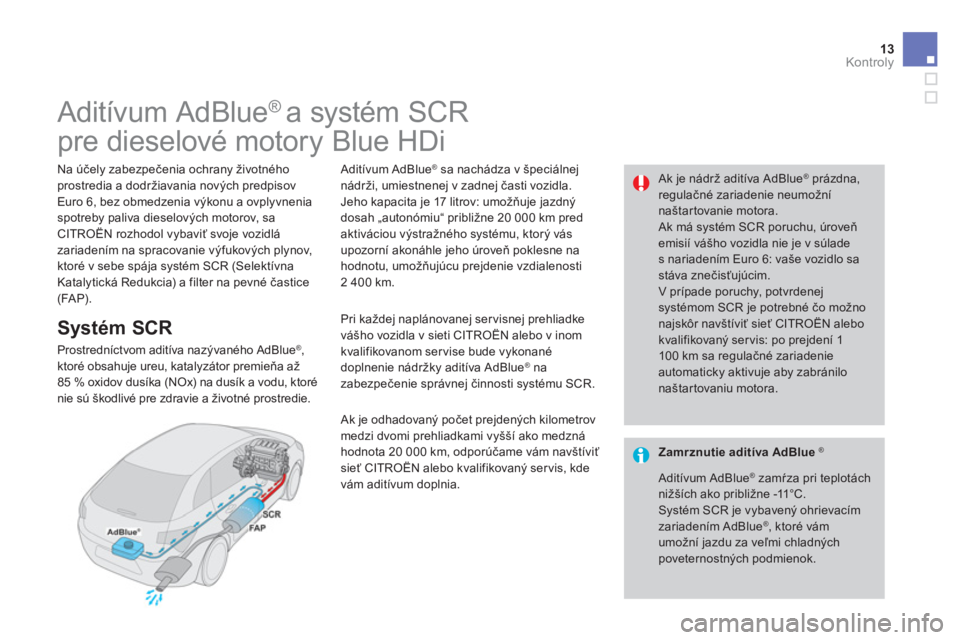

Aditívum AdBlue ® a systém SCR
pre dieselové motory Blue HDi
Na účely zabezpečenia ochrany životného prostredia a dodržiavania nových predpisov Euro 6, bez obmedzenia výkonu a ovplyvnenia spotreby paliva dieselových motorov, sa CITROËN rozhodol vybavi ť svoje vozidlá zariadením na spracovanie výfukových plynov, ktoré v sebe spája systém SCR (Selektívna Katalytická Redukcia) a filter na pevné častice (FAP).
Ak je nádrž aditíva AdBlue® prázdna, regula čné zariadenie neumožní naštartovanie motora. Ak má systém SCR poruchu, úroveň emisií vášho vozidla nie je v súlade s nariadením Euro 6: vaše vozidlo sa stáva zne čisťujúcim. V prípade poruchy, potvrdenej systémom SCR je potrebné čo možno najskôr navštívi ť sieť CITROËN alebo kvalifikovaný ser vis: po prejdení 1 100 km sa regula čné zariadenie automaticky aktivuje aby zabránilo naštartovaniu motora.
Systém SCR
Prostredníctvom aditíva nazývaného AdBlue® , ktoré obsahuje ureu, katalyzátor premie ňa až 85 % oxidov dusíka (NOx) na dusík a vodu, ktoré nie sú škodlivé pre zdravie a životné prostredie.
Aditívum AdBlue® sa nachádza v špeciálnej nádrži, umiestnenej v zadnej časti vozidla. Jeho kapacita je 17 litrov: umož ňuje jazdný dosah „autonómiu“ približne 20 000 km pred aktiváciou výstražného systému, ktorý vás upozorní akonáhle jeho úrove ň poklesne na hodnotu, umož ňujúcu prejdenie vzdialenosti 2 400 km.
Pri každej naplánovanej servisnej prehliadke vášho vozidla v sieti CITROËN alebo v inom kvalifikovanom ser vise bude vykonané doplnenie nádržky aditíva AdBlue® na zabezpe čenie správnej činnosti systému SCR.
Ak je odhadovaný počet prejdených kilometrov medzi dvomi prehliadkami vyšší ako medzná hodnota 20 000 km, odporú čame vám navštíviť sie ť CITROËN alebo kvalifikovaný ser vis, kde vám aditívum doplnia.
Zamrznutie aditíva AdBlue ®
Aditívum AdBlue® zamŕza pri teplotách nižších ako približne -11°C. Systém SCR je vybavený ohrievacím zariadením AdBlue® , ktoré vám umožní jazdu za ve ľmi chladných poveternostných podmienok.

14Kontroly
Regulačné zariadenie, blokujúce naštartovanie motora, sa automaticky aktivuje akonáhle je nádrž aditíva AdBlue® prázdna.
Ukazovatele jazdného dosahu
„autonómie“
Bezprostredne po zapnutí zapaľovania, vás
ukazovate ľ jazdného dosahu informuje o odhadovanom po čte kilometrov, ktoré môžete s vozidlom prejs ť skôr ako sa automaticky zablokuje štartovanie motora, akonáhle je použitá rezer va nádržky AdBlue® alebo po zistení poruchy systému na znižovanie škodlivín SCR. V prípade súbežného zistenia poruchy a nízkej hladiny aditíva AdBlue® sa zobrazí najnižšia autonómia.
V prípade rizika nenaštartovania motora v súvislosti s nedostatkom aditíva AdBlue®
Autonómia vozidla viac ako 2 400 km Po zapnutí zapaľovania sa na združenom prístroji automaticky nezobrazí žiadna informácia o autonómii resp. dojazde vozidla.
V prípade združeného prístroja typu 2 sa po stla čení tohto tlačidla zobrazia aktuálne informácie o dojazde vozidla.
Združený prístroj typu 1
Jazdný dosah (autonómia) v rozmedzí 600 až 2 400 km
Po zapnutí zapaľovania sa rozsvieti kontrolka UREA, sprevádzaná zvukovým signálom a do časným zobrazením správy na združenom prístroji „NO START IN“ a vzdialenosti v kilometroch alebo mí ľach pred zblokovaním štartovania motora - (napr. „NO START IN 1 500 km“ znamená „ Zákaz štartovania do 1 500 km“).
Za jazdy sa táto správa zobrazuje každých 300 prejdených kilometrov až pokia ľ nebola úrove ň aditíva doplnená. Obráťte sa na sieť CITROËN alebo odborný servis, kde vám aditívum AdBlue® doplnia. Hladinu aditíva si môžete doplniť aj svojpomocne. Pozrite si obsah kapitoly „Doplnenie hladiny".
Pri autonómii viac ako 5 000 km sa hodnota už nebude zobrazova ť.
Združený prístroj typu 1
Združený prístroj typu 2

15Kontroly
Pri zapnutí zapaľovania sa rozsvieti kontrolka SERVICE a za čne blikať kontrolka UREA, sprevádzané zvukovým signálom a do časným zobrazením správy na združenom prístroji „NO START IN“ a vzdialenosti, čím sa signalizuje jazdný dosah v kilometroch alebo mí ľach pred zablokovaním štartovania motorova - (napr. „NO START IN“ znamená „ Zákaz štartovania do 600 km“). Za jazdy sa táto správa zobrazuje každých 30 sekúnd až do okamihu doplnenia hladiny aditíva. Obráťte sa na sieť CITROËN alebo odborný servis, kde vám hladinu aditíva AdBlue® doplnia. Hladinu aditíva si môžete doplniť aj svojpomocne. Oboznámte sa s obsahom kapitoly „Doplnenie hladín". V opačnom prípade nebude možné vozidlo naštartova ť.
Jazdný dosah „autonómia“ v rozmedzí 0 až 600 km
Po zapnutí zapaľovania sa rozsvieti kontrolka SERVICE a za čne blikať kontrolka UREA, sprevádzané zvukovým signálom a do časným zobrazením správy na združenom prístroji „NO START IN“ a 0 km alebo mí ľ - („NO START IN 0 km" znamená „ Zákaz štartovania“). Nádrž aditíva AdBlue® je prázdna: regulačné zariadenie blokujúce štartovanie zabra ňuje naštartovaniu motora.
Porucha spôsobená nedostatkom aditíva AdBlue®
Pre opätovné naštartovanie motora vám odporú čame navštíviť sieť CITROËN alebo odborný ser vis, kde vám hladinu aditíva doplnia. V prípade, ak si aditívum doplníte svojpomocne je potrebné do nádržky aditíva prida ť minimálne 3,8 litra AdBlue® . Pozrite si obsah kapitoly „Doplnenie hladín".

16Kontroly
Združený prístroj typu 2
Pri zapnutí zapaľovania sa rozsvieti kontrolka UREA, doprevádzaná zvukovým signálom a zobrazením správy (napr.: "Top up emissions additive: Star ting prevented in"(Doplni ť aditívum na znižovanie emisií: Zákaz štartovania za 1 500 km), ktorá udáva jazdný dosah vyjadrený v km alebo mí ľach. Za jazdy sa správa zobrazuje každých 300 prejdených kilometrov až pokia ľ nebola úrove ň aditíva doplnená. Obráťte sa na sieť CITROËN alebo kvalifikovaný servis, kde vám aditívum AdBlue® doplnia. Hladinu aditíva si môžete doplniť aj svojpomocne. Oboznámte sa s obsahom kapitoly "Doplnenie hladiny".
Pri zapnutí zapaľovania sa rozsvieti servisná kontrolka a za čne blikať kontrolka UREA, doprevádzané zvukovým signálom a zobrazením správy (napr.: "Top up emissions additive: Starting prevented in" (Doplni ť aditívum na znižovanie emisií: Zákaz štartovania za 600 km), ktorá udáva jazdný dosah vyjadrený v km alebo mí ľach. Za jazdy sa správa zobrazuje každých 30 prejdených kilometrov až pokia ľ nebola úrove ň aditíva doplnená. Obráťte sa na sieť CITROËN alebo kvalifikovaný ser vis, kde vám úrove ň aditíva AdBlue® doplnia. Hladinu aditíva si môžete doplniť aj svojpomocne. Oboznámte sa s obsahom kapitoly "Doplnenie hladín". V opačnom prípade nebude možné vozidlo naštartova ť.
Pri zapnutí zapaľovania sa rozsvieti servisná kontrolka a za čne blikať kontrolka UREA, doprevádzané zvukovým signálom a zobrazením správy "Top up emissions additive: Star ting prevented" (Doplni ť aditívum na znižovanie emisií: Zákaz štartovania). Nádrž aditíva AdBlue® je prázdna: regulačné zariadenie blokujúce štartovanie zabra ňuje naštartovaniu motora.
Pre opätovné naštartovanie motora vám odporú čame navštíviť sieť CITROËN alebo kvalifikovaný ser vis, kde vám úrove ň aditíva doplnia. V prípade, ak si aditívum doplníte svojpomocne, je potrebné do nádrže prida ť minimálne 3,8 litra AdBlue ® . Oboznámte sa s obsahom kapitoly "Doplnenie hladín".
Porucha spôsobená nedostatkom aditíva AdBlue ® Jazdný dosah „autonómia“ v rozmedzí 0 až 600 km Jazdný dosah "autonómia" v rozmedzí 600 až 2 400 km

20Kontroly
Doplnenie aditíva AdBlue®
Doplnenie nádrže s aditívom AdBlue ® je naplánované pri každej prehliadke vášho vozidla v sieti CITROËN alebo v kvalifikovanom servise. Avšak, vzhľadom na kapacitu nádrže sa môže sta ť, že bude potrebné doplniť úroveň aditíva aj medzi dvomi prehliadkami. Najmä v prípade, ak je toto doplnenie signalizované výstrahou (kontrolky a správa). Môžete sa obrátiť na sieť CITROËN alebo kvalifikovaný ser vis. Ak máte v úmysle doplniť úroveň aditíva svojpomocne, pre čítajte si, prosím, nasledovné upozornenia.
Bezpečnostné opatrenia
Aditívum AdBlue® je roztok na báze urey. Táto kvapalina je nehor ľavá, bezfarebná a bez zápachu (skladuje sa na chladnom mieste). V prípade kontaktu s pokožkou si umyte postihnuté miesto te čúcou vodou a mydlom. V prípade kontaktu s o čami si oči okamžite a výdatne vypláchnite te čúcou vodou alebo špeciálnym o čným roztokom po dobu minimálne 15 minút. V prípade pretrvávajúceho pocitu pálenia alebo podráždenia sa pora ďte s lekárom. V prípade jeho požitia si okamžite vypláchnite ústnu dutinu čistou vodou a následne vypite vä čšie množstvo vody. Za určitých podmienok (napríklad vysoká teplota) nie je možné vylú čiť riziko úniku amoniaku: nevdychujte ho. Výpary amoniaku pôsobia dráždivo na sliznicu (o či, nos a hrdlo).
Aditívum AdBlue® uchovávajte mimo dosahu detí, v originálnom obale. Nikdy neprelievajte aditívum AdBlue® do inej nádoby: stratilo by svoju kvalitu.
Nikdy nerieďte aditívum vodou. Nikdy nenalievajte aditívum do naftovej nádrže.
Nikdy nedopĺňajte aditívum AdBlue® z dávkova ča, vyhradeného pre nákladné vozidlá.
Používajte výhradne aditívum AdBlue® v súlade s normou ISO 22241.
Balenie vo fľaštičke s anti-odkvapkávacím systémom zjednodušuje doplnenie aditíva. F ľaše s objemom 1,89 litra (1/2 galóna) si môžete obstara ť v sieti CITROËN alebo v kvalifikovanom servise.

21Kontroly
Postup
Skôr ako si hladinu aditíva doplníte, presvedčte sa, či je vozidlo zaparkované na rovnom a horizontálnom povrchu. V zimnom období skontrolujte či je teplota vozidla vyššia ako -11°C. V opa čnom prípade, nemôže by ť nádržka aditíva AdBlue® doplnená. Odstavte vozidlo na teplejšom mieste po dobu nieko ľkých hodín a následne hladinu doplňte.
Aditívum AdBlue® zamŕza pri teplote približne -11°C a znehodnocuje sa pri teplote vyššej ako 25°C. Odporú ča sa ho skladovať vo f ľašiach na chladnom mieste, chránenom pred priamym slne čným žiarením. Za týchto podmienok môže byť aditívum uskladnené minimálne jeden rok. Ak bolo aditívum vystavené mrazom, môže byť následne použité po úplnom rozmrazení pri izbovej teplote.
Odporúčania pre skladovanie
Neskladujte fľaše s aditívom AdBlue® vo vašom vozidle.
) Vypnite zapaľovanie a vytiahnite kľúč.
) Nadvihnite posuvnú podlahu kufra, aby ste získali prístup k nádržke AdBlue® . Zaistite podlahu kufra prichytením jej laniek o há čik držiaku police.
) Uvoľnite čierny plastový uzáver pomocou jeho jazý čka.
) Vložte prsty do otvoru a otočte modrý uzáver o šestinu otá čky proti smeru hodinových ru čičiek. ) Opatrne ťahajte uzáver smerom hore a pevne ho držte.

22Kontroly
) Vezmite fľašu aditíva AdBlue® . Najpr v skontrolujte dobu jeho použitia a pozorne si pre čítajte návod na použitie uvedený na štítku a až potom nalejte obsah f ľaše do nádrže aditíva AdBlue® vo vašom vozidle.
Dôležité upozornenie: ak došlo k úplnému výprazdneniu nádrže s aditívom AdBlue® vo vašom vozidle - č o je potvrdené zobrazením varovných správ a blokovaním štartovania motora - je nutné doplni ť úroveň aditíva o minimálne 3,8 litra ( čo predstavuje dve f ľaše s objemom 1,89 litra).
V prípade vyšplechnutia aditíva, miesto okamžite opláchnite studenou vodou alebo utrite vlhkou handri čkou. Ak aditívum skrištalizovalo, odstráňte nános pomocou špongie a teplej vody.
Upozornenie: po doplnení aditíva v prípade jeho nedostatku musíte bezpodmiene čne počkať približne 5 minút a až potom opätovne zapnú ť zapa ľovanie, pričom nesmiete otvori ť dvere na strane vodiča, ani odomknú ť vozidlo, ani vložiť kľúč do zapa ľovania . Potom kľúč vložte do zapaľovania a po 10 sekundách zapnite motor.
Nevyhadzujte fľašky od aditíva AdBlue® do domového odpadu. Umiestnite ich do kontajnerov, vyhradených na tento ú čel alebo ich odovzdajte u vášho predajcu.
) Po vybratí fľaše, v prípade potečenia, utrite okraj ústia nádrže vlhkou handri čkou.
) Založte modr ý uzáver späť na ústie nádrže a oto čte ním o šestinu otáčky v smere hodinových ru čičiek, až na maximum. ) Založte čierny plastový uzáver na miesto a zaistite ho o krytku. ) Zveste lanko z háčika držiaka police a sklopte podlahu kufra.
