2014 CITROEN C3 PICASSO Návod na použitie (in Slovak)

11
Praktické informácie
175
Číslo poistkyIntenzitaFunkcia
F8 20 A

Viacúčelový displej, autorádio, rádionavigácia.


F
9



30 A
Autorádio (druhý vstup), 12 V zásuvka.
F10

15 A
Ovládače pod volantom.
F11


15 A
Stýkač zámku riadenia, slabý prúd.
F12


15 A
Ďažďov
ý / slnečný senzor, modul prívesu.


F13
5 A

Hlavn
ý spínač bŕzd, modul motora.
F14


15 A Počítač pomoci pri parkovaní, pásové zobrazovanie kontroliek,
počítadlo airbagov, združený prístroj, klimatizácia, USB box.
F15

30 A
Zam
ykanie.
F16
-
Nepou
žitá.
F1740 A
Odmrazovanie zadného okna a spätných zrkadiel.
SH
- Bočník PARC.

Praktické informácie
176

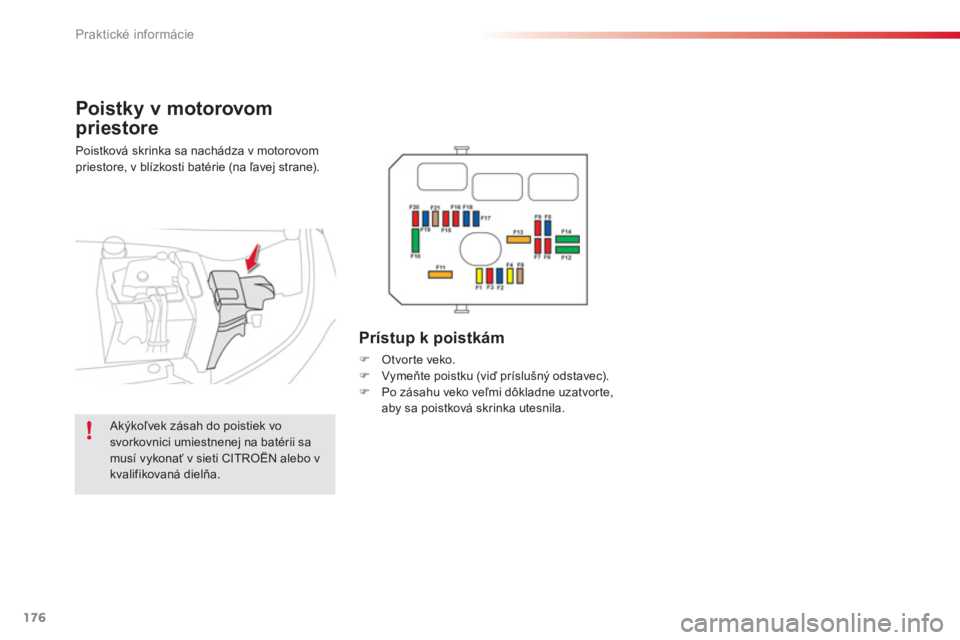

Poistky v motorovom
priestore
Poistková skrinka sa nachádza v motorovom priestore, v blízkosti batérie (na ľavej strane).


Prístup k poistkám
)
Otvor te veko. )
Vymeňte poistku (viď príslušný odstavec).)
Po zásahu veko veľmi dôkladne uzatvorte,
aby sa poistková skrinka utesnila.

Akýkoľvek zásah do poistiek vo
svorkovnici umiestnenej na batérii samusí vykonať v sieti CITROËN alebo v kvalifikovaná dielňa.

11
Praktické informácie
177
Tabuľka poistiek
Číslo poistkyIntenzitaFunkcia
F120 ANapájanie riadiacej jednotky motora, ovládanie ventilátorov motora, hlavné multifunkčné kontrolné relé motora.
F
215 AZvuková výstraha.
F
310 AOstrekovač skiel vpredu a vzadu.
F4 20
ADenné svetlomety.
F
515 AOhrievač nafty (naftové motory), palivové čerpadlo (benzínové motory).
F
610 ARiadiaca jednotka ABS/ESP, relé vypínania ABS/ESP, sekundárny spínač bŕzd.
F7
10 AElektrický posilňovač riadenia.
F
825 AOvládanie spúšťača.
F9
10 ASpínacia a ochranná jednotka (naftové motory).
F10
30 AElektromagnetický ventil vstrekovania (naftové motory),
vstrekovače a zapaľovacie cievky (benzínové motory).
F1
140 AVentilátor klimatizácie.

Praktické informácie
178
Číslo poistkyIntenzitaFunkcie
F1230 A
Malá / veľká rýchlosť stierania čelného skla.
F13
40 A Napájanie jednotky BSI (+ po zapnutí zapaľovania).
F14
30 A Napájanie valvetronic (benzínové motory).
F1
510 A
Diaľkové svetlo vpravo.
F1
610 A
Diaľkové svetlo vľavo.
F17 15 A
Stretávacie svetlo vľavo.
F18 15 A
Stretávacie svetlo vpravo.
F1
915 A Ovládanie multifunkčnej kontroly motora (benzín), elektroventily chladenia vzduchu (Diesel).
F20 10 A
Ovládanie multifunkčnej kontroly motora (benzín), elektroventily
riadenia tlaku Turbo (Diesel), snímač hladiny vody motora(Diesel).
F2
15 A Ovládanie ventilátorov motora, relé APC, ABS ESP.

11
Praktické informácie
179
Tabuľka maxi poistiek
Číslo poistkyIntenzitaFunkcie
MF1*60 ASkupina moto ventilátor.
MF2*30 APočítač ABS/ ESP.
MF3 * 30 APočítač ABS / ESP.
MF4 * 60 AInteligentná riadiaca jednotka.
MF5 * 60 AInteligentná riadiaca jednotka.
MF6 *-Nepoužitá.
MF7 *-Poistková skrinka v kabíne.
MF8 *
-Nepoužitá.

*

Maxi poistky sú doplnkovou ochranou elektrických systémov. Akýkoľvek zásah na maxi poistkáchmusí byť vykonaný v ser visnej sieti CITROËN alebo v kvalifikovaná dielňa.

Praktické informácie
180











Akumulátor


Prístup k akumulátoru
Naštartovanie pomocou
iného akumulátora
)Pripojte červený kábel ku svorke kladného pólu (+) vybitého akumulátora A, potom kusvorke (+) pomocného akumulátora B
. )Pripojte jeden koniec zeleného alebočierneho k

11
Praktické informácie
181

Dobíjanie akumulátora pomocou
nabí
jačky akumulátora









Režim časového
odpojenia
)Riaďte sa návodom na obsluhu vydaným
výrobcom nabíjačky.


Neodpájajte batériu pri jej dobíjaní.Netlačte vozidlo, aby ste naštartovalimotor, ak máte manuálnu automatizovanú prevodovku.

Akumulátory obsahujú škodlivé látky,ako sú kyselina sírová a olovo. Musia sazlikvidovať podľa platných predpisov a v žiadnom prípade nesmú byť vyhodenéspolu s domovým odpadom.Odneste vybité elektrické články a akumulátory do špecializovanej zberne.
elektropríslušenstva

Systém, ktor ý riadi niektoré funkcie v závislosti
od množstva energie v batérii.
Na vozidle za jazdy systém dočasne
neutralizuje niektoré funkcie, ako sú napríklad
klimatizácia, rozmrazovanie zadného okna...
Neutralizované funkcie sú opäť automaticky
aktivované, akonáhle to podmienky dovolia.

Praktické informácie
182








Režim úspory energie

Tieto funkcie sa automaticky znova zapnú prinasledujúcom použití vozidla. )Aby ste sa ihneď vrátili k daným funkciám,naštartujte motor a nechajte ho chvíľu bežať.
Doba, ktorou budete potom disponovať pri pou
