2014 CITROEN C3 PICASSO Návod na použitie (in Slovak)

10
Kontroly
151
Parkovacia brzda
Príliš dlhá dráha pohybu parkovacej brzdy alebo spozorovanie straty účinnosti tohto systému si vyžadujenastavenie aj v období medziprehliadkami.


Manuálna prevodovka

Údržba prevodovky nie je potrebná
(bez výmeny náplne).
Informácie o inter vale prehliadok
tohto prvku nájdete v servisnej
knižke.
Všetk
y potrebné informácie, týkajúce sa kontroly stavu opotrebovania
brzdových kotúčov, z

Praktické informácie
152

















Súprava na dočasnú opravu pneumatiky


Popis súpravy
A.
Ovládač pre voľbu polohy „Oprava“ alebo
„Hustenie“ pneumatiky.
B. Vypínač pre zapnutie "I"/vypnutie "O" . C.
Tlačidlo vypustenia pneumatiky. D.Tlakomer (v baroch alebo p.s.i.).E.Priečinok obsahujúci:


- kábel s adaptérom pre 12V zásuvku,

- rôzne koncovky na hustenie
príslušenstva ako sú lopty, cyklisticképneumatiky... F
.Náplň s tesniacim prípravkom. G.
Biela hadička s uzáverom na opravu.
H. Čierna hadička na hustenie.I.
Samolepka obmedzenia rýchlosti.
Prístup k sade

Táto sada je uložená v odkladacej skrinke pod
podlahou kufra.


Samolepka obmedzenia rýchlosti Imusí byť nalepená na volante vozidla, aby pripomínala, že jedno z kolies mádočasné použitie. S pneumatikou opravenou pomocoutejto súpravy neprekračujte rýchlosť80 km/h.
Kompletn
ý systém, tvorený kompresoroma náplňou tesniaceho prípravku, ktorý vám
umožňuje dočasnú opravupneumatiky a
dojazd s vozidlom do najbližšieho servisu.
Je určená na opravu väčšiny typov defektov
vzniknutých na pneumatike, ktoré sanachádzajú na jazdnom pruhu pneumatiky alebo pätke plášťa kolesa.

11
Praktické informácie
153

Postup pri oprave


1. Oprava pneumatiky

)
Úplne rozviňte bielu hadičku G.)
Odskrutkujte uzáver bielej hadičky. )
Pripevnite bielu hadičku na ventil
opravovaného kolesa.

)
Zapojte elektrickú koncovku kompresora
do 12V zásuvky vozidla. ) Naštartujte vozidlo a ponechajte motor vchode.
Upozorňujeme, že tento prostriedokje v prípade jeho požitia zdraviu
škodlivý (obsahuje napr. etylén-glykol, kolofóniu...) a pôsobí dráždivo na oči.Uschovajte ho mimo dosahu detí.


Neodstraňujte cudzie predmety zapichnut

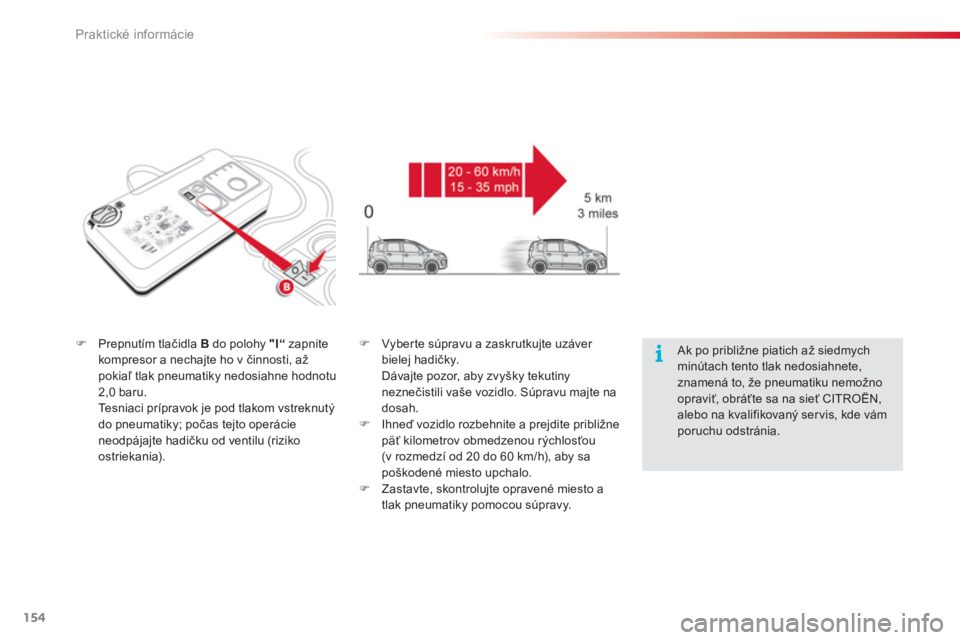

Praktické informácie
154
)Prepnutím tlačidla Bdo polohy "I“
zapnitekompresor a nechajte ho v činnosti, a

11

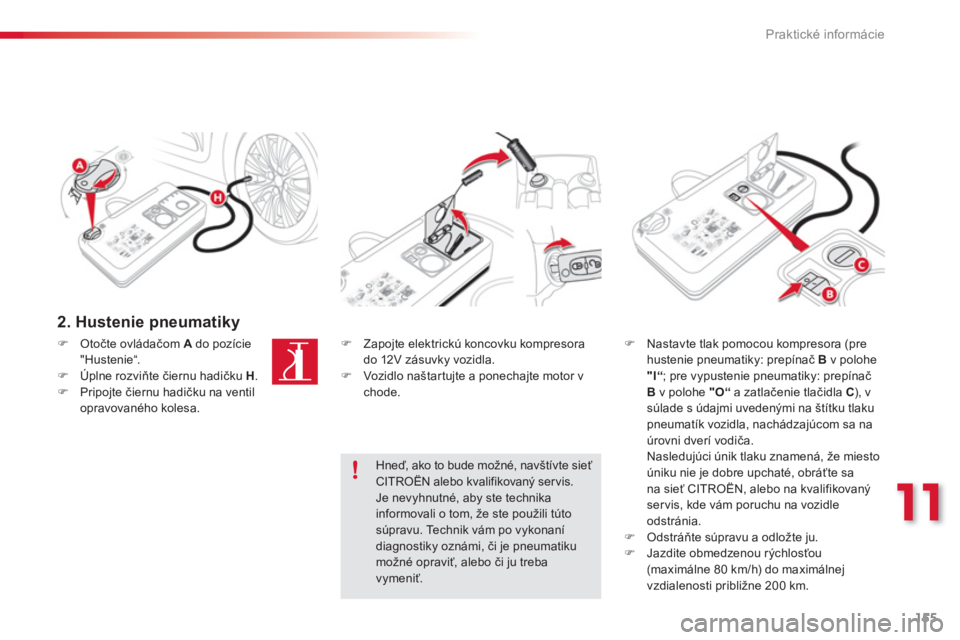

Praktické informácie
155

2. Hustenie pneumatiky
)Otočte ovládačom Ado pozície
"Hustenie“.)Úplne rozviňte čiernu hadičku H
. )Pripojte čiernu hadičku na ventil
opravovaného kolesa.
) Zapojte elektrickú koncovku kompresora
do 12V zásuvky vozidla.) Vozidlo našt ar tujte a ponechajte motor vchode.

)
Nastavte tlak pomocou kompresora (pre hustenie pneumatiky: prepínač B
v polohe "I“; pre vypustenie pneumatiky: prepínač Bv polohe "O“
a zatlačenie tlačidla C ), v súlade s údajmi uvedenými na štítku tlaku pneumatík vozidla, nachádzajúcom sa na úrovni dverí vodiča.
Nasledujúci únik tlaku znamená, že miesto
úniku nie je dobre upchaté, obráťte sana sieť CITROËN, alebo na kvalifikovanýser vis, kde vám poruchu na vozidleodstránia. )
Odstráňte súpravu a odložte ju.)
Jazdite obmedzenou rýchlosťou (maximálne 80 km/h) do maximálnej
vzdialenosti približne 200 km.


Hneď, ako to bude možné, navštívte sieťCITROËN alebo kvalifikovaný servis.Je nevyhnutné, aby ste technika informovali o tom, že ste použili tútosúpravu. Technik vám po vykonaní
diagnostiky oznámi, či je pneumatiku mo

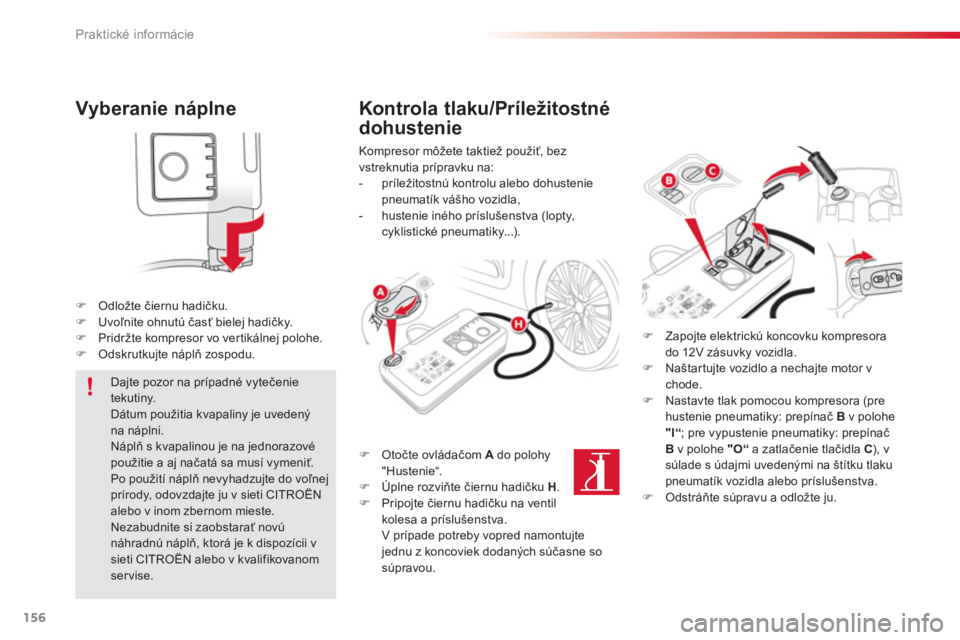

Praktické informácie
156
Vyberanie náplne
)Odložte čiernu hadičku. )Uvoľnite ohnutú časť bielej hadičky. )Pridržte kompresor vo ver tikálnej polohe. )Odskrutkujte náplň zospodu.


Kontrola tlaku/Príležitostné
dohustenie


Kompresor môžete taktiež použiť, bez
vstreknutia
prípravku na:


- príležitostnú kontrolu alebo dohustenie
pneumatík vášho vozidla,

- hustenie iného príslušenstva
(lopty,cyklistické pneumatiky...).

)
Otočte ovládačom A
do polohy"Hustenie“. )
Úplne rozviňte čiernu hadičku H.)
Pripojte čiernu hadičku na ventil kolesa a príslušenstva.
V prípade potreby vopred namontujtejednu z koncoviek dodaných súčasne so súpravou.
)Zapojte elektrickú koncovku kompresora
do 12V zásuvky vozidla. )Naštartujte vozidlo a nechajte motor v chode.)Nastavte tlak pomocou kompresora (prehustenie pneumatiky: prepínač B
v polohe"I“
; pre vypustenie pneumatiky: prepínač Bv polohe "O“
a zatlačenie tlačidla C ), v súlade s údajmi uvedenými na štítku tlaku pneumatík vozidla alebo príslušenstva.)Odstráňte súpravu a odložte ju.


Dajte pozor na prípadné vytečenietekutiny.
Dátum použitia kvapaliny je uvedenýna náplni.
Náplň s kvapalinou je na jednorazové použitie a aj načat

11
Praktické informácie
157














Výmena kolesa
batožinového priestoru.
Prístup:
)otvorte batožinový priestor,)vytiahnite dosku posuvnej podlahy
batožinového priestoru,
)nadvihnite koberec batožinového priestoru,)vytiahnite schránku s náradím,)vytiahnite polystyrénovú úložnú skrinku.


Ďalšie príslušenstvo
5.Vlečn

Praktické informácie
158

Koleso s ozdobným krytom
Pri demontáži kolesa
odstáňte najskôr kryt pomocou kľúča na demontáž kolesa 1
, pritiahnutím na miesteprechodu ventilu.Pri montáži kolesanasaďteozdobný kryt najskôr výrezom proti ventilu,potom ho dlaňou ruky pritlačte po jeho obvode.


Prístup k rezervnému kolesu
Rezervné koleso je pripravené pod podlahou
batožinového priestoru.
V závislosti od kra
jiny predaja môže byť rezer vné koleso plechové alebo „dojazdové".
Kvô li prístupu ku kolesu pozri odstavec „Prístupk náradiu“ na predchádzajúcej strane.

Montáž rezervnéhoplechového kolesa alebokolesa typu „dojazdové"

Ak je vaše vozidlo vybavené kolesamis hliníkovými ráfikmi, pri uťahovaní skrutiek počas montáže rezervného kolesa zistíte, že sa ich podložky neoprú o plechový ráfik alebo o kolesotypu „na dojazd“, čo je úplne normálne. Upevnenie kolesa zaisťuje opretie ku
