2014 CITROEN C3 PICASSO InstruktionsbÖcker (in Swedish)

9
Körning
127











Växlingsindikator *


Funk tionssätt

Systemets enda syfte är att främja enekonomisk körning.
Beroende på körförhållandena och utrustningen i din bil kan systemet rekommendera att duhoppar över ett eller flera växellägen. Du kan
följa rådet utan att gå via de mellanliggande
v
äxlarna.
Rekommendationerna ska inte betraktas som
obligatoriska. Det är naturligtvis vägens skick,
trafiktätheten och säkerheten som avgör vilken
växel som bör väljas. Det är alltså föraren som har ansvaret för att följa systemets indikeringar eller inte.
Funktionen kan inte kopplas ur.Exempel:
- Du har
3:ans växel ilagd.
Informationen visas i form av en pil i
instrumenttavlan, tillsammans med det
rekommenderade växelläget.

*
Beroende på motor. - Du trampar måttli
gt på gaspedalen.
- S
ystemet kan föreslå att du byter till enhögre växel.

Vid körning som kräver mycket motorprestanda (exempelvis när gaspedalen trampas ned kraftigt vid omkörning etc.) rekommenderar systemet inget byte av växelläge.
Systemet föreslår under inga omständigheter:


- att lägga i 1:ans växel,

- att lägga i backväxeln,

- att växla ner.

S
ystem som kan sänka bränsleförbrukningen genom att rekommendera uppväxling i bilar med manuell växellåda.

Körning
128

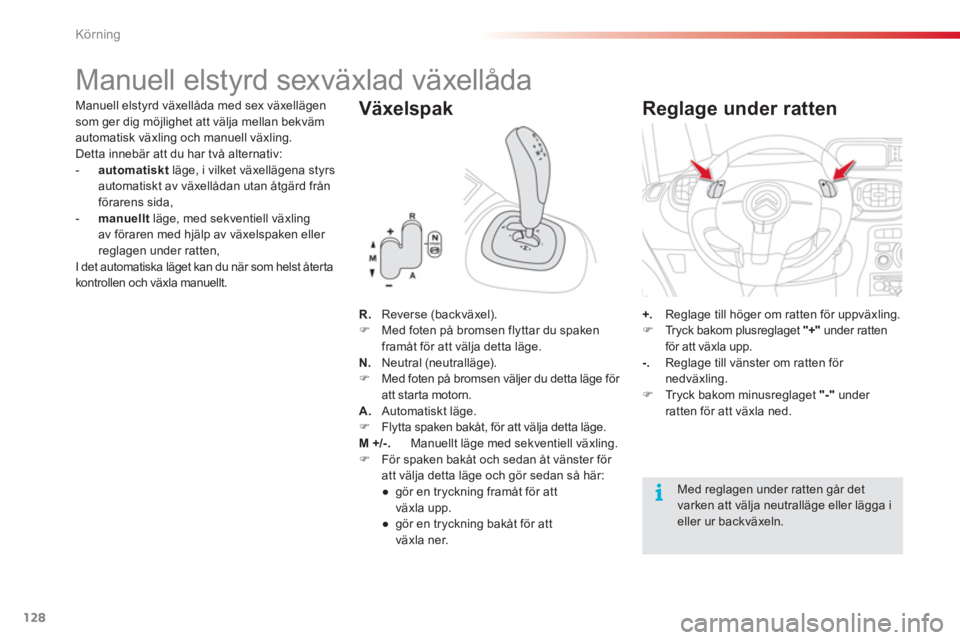

Manuell elstyrd sexväxlad växellåda
Manuell elstyrd växellåda med sex växellägensom ger dig möjlighet att välja mellan bekväm automatisk växling och manuell växling.
Detta innebär att du har två alternativ: -automatiskt läge, i vilket växellägena styrs automatiskt av växellådan utan åtgärd frånförarens sida, -
manuellt
läge, med sekventiell växling
av föraren med hjälp av växelspaken eller reglagen under ratten,
I det automatiska läget kan du när som helst återta
kontrollen och växla manuellt.

Växelspak
R.
Reverse (backväxel).)
Med foten på bromsen flyttar du spakenframåt för att välja detta läge.
N.Neutral (neutralläge).) Med foten på bromsen väljer du detta läge för att starta motorn. A.
Automatiskt läge. )
Flytta spaken bakåt, för att välja detta läge.
M +/-. Manuellt läge med sekventiell växling. )
För spaken bakåt och sedan åt vänster för
att välja detta läge och gör sedan så här:


●
gör en tryckning framåt för att
växla upp.

●
gör en tryckning bakåt för att
växla ner.


+.Reglage till höger om ratten för uppväxling. )Tryck bakom plusreglaget "+"
under ratten
för att växla upp.
-.Reglage till vänster om ratten för nedväxling. )Tryck bakom minusreglaget "-"
under ratten för att växla ned.


Reglage under ratten


Med reglagen under ratten går detvarken att välja neutralläge eller lägga ieller ur backväxeln.

9
Körning
129
Visning på instrumenttavlan

Växelspakens lägen
N.
Neutral (neutralläge) R.Reverse (backväxel) 1 2 3 4 5 6.Växellägen i manuellt läge.
AUTO. Symbolen tänds vid val av
automatiskt läge. Den släcks vid
övergång till manuellt läge.

Starta bilen
)
Välj läge N.)
Tr a mpa bromspedalen i botten.
)
Starta motorn.
Nvisas på instrumenttavlans display.
)
Välj det automatiska läget (A
), det manuellaAläget ( M ) eller backväxeln ( R).R)
Lossa parkeringsbromsen.)
Släpp gradvis upp bromspedalen.)
Ge gas.
AUTOoch 1, 1eller Rvisas då påinstrumenttavlans display.


Automatiskt läge
)
Välj läge A.
AUTOoch aktuellt växelläge visas på
instrumenttavlans display.
Växellådan fun
gerar automatiskt utan åtgärd från förarens sida. Den väljer hela tiden det
växelläge som är lämpligast med tanke påföljande parametrar:


- optimal förbrukning,

- körstil,

- vägprofil,

- bilens last.

För att erhålla bästa mö
jliga acceleration, tillexempel då du kör om en annan bil, kan du
trampa kraftigt på gaspedalen förbi den tröga
punkten (kick-down).
Tr a mpa alltid på bromspedalen när motorn startas.

Välj aldrig friläget N
under färd.
Nblinkar i instrumenttavlan, åtföljt aven ljudsignal och ett meddelande pådisplayen, om växelspaken inte står i läge N
vid starten.Ett meddelande visas på displayen om bromspedalen inte är nedtrampad när motorn ska startas.


Du kan när som helst byta funktionsläge genom att flytta växelspaken från A
till AMeller tvärtom.

Körning
130
) Välj läge M.
För att du ska kunna lägga i backväxeln måste
bilen stå helt stilla och bromspedalen trampas
ned. )Välj läge R.

Om du ställer spaken i backväxelläget i mycket
låg hastighet, kommer växeln inte att läggas i
förrän bilen står helt stilla.
Om du ställer spaken i backväxelläget i höghastighet kommer kontrollampan N
att blinka ochväxellådan ställer sig automatiskt i neutralläget.Ställ på nytt spaken i läge A
eller AMför att lägga i en växel och fortsätta färden.

Tillfällig återgång till manuell växling
Du kan tillfälligt återta kontrollen och växlamanuellt med reglagen "+"
och "-"
under ratten. Växellådan lägger in önskad växel under förutsättning att motorns var vtal medger detta.
Med funktionen kan du föregripa vissa situationer som t.ex. när du närmar dig en
kurva eller kör om en annan bil.
Då en kort stund har förflutit utan att förarenhar rört reglagen tar växellådan över och styr
växlingen automatiskt igen.
De ila
gda växlarna visas i tur och
ordnin
g på instrumenttavlans display.

Önskad växel läggs i under förutsättning att
motorns varvtal medger detta.
Gaspedalen behöver inte släppas upp vid byte
av växelläge.
Vid inbromsning eller hastighetsminskningväxlar bilen automatiskt ned för att göra det
möjligt att accelerera i rätt växelläge.
Vid kraftigt gaspådrag växlar bilen inte upp utan att föraren använder växelspaken eller reglagen under ratten.
Välj aldrig neutralläget Nmedan bilenär i rörelse.

Du kan när som helst byta funktionsläge genom att flytta växelspaken från A
till AMeller tvärtom.

Då du lägger i backväxeln hörs en ljudsignal.


Manuellt läge

Backväxeln

9
Körning
131

Stanna bilen Funktionsstörning
Om denna kontrollampa tänds och symbolenAUTOblinkar med tändningen påslagen,åtföljt av en ljudsignal och ett meddelande på
displayen, betyder det att en funktionsstörninguppstått i växellådan.
Låt en CITROËN-verkstad eller en annankvalificerad verkstad kontrollera systemet.

Vid all parkering måste du dra åt parkeringsbromsen, så att bilen står helt stilla.

Om bilen står stilla med motorn igång, måste du sätta växelspaken ineutralläge N.

Före alla ingrepp i motorrummet bör du kontrollera att växelspaken står i läge Noch att parkeringsbromsen är åtdragen.
Innan du st
änger av motorn kan du:


- flytta spaken till läge Nför att ställa bilen i
neutralläget,
eller

- låta en växel vara ilagd. I så fall kan bilen
inte förflyttas.

Körning
132





Starthjälp i backe
(med en elstyrd
sexväxlad manuell
växellåda)
Systemet håller bilen stilla ett kort ögonblick(ca 2 sekunder) vid star t i backe, under tiden du
flyttar foten från bromspedalen till gaspedalen.
Denna funktion är endast aktiverad:
- när bilen står helt stilla och föraren har
foten på bromspedalen,
- när vissa lutnin
gsvillkor är uppfyllda,
- när förardörren är stängd. Backstarthjälpen kan inte kopplas ur.Bilen hålls stilla ett kor t ö
gonblick när
bromspedalen släpps upp, vid star t från
stillastående i en uppförsbacke:

- om det automatiska läget (A
) eller detAmanuella läget ( M) är valt i en bil medelstyrd manuell växellåda. Bilen hålls stilla ett kor t ö
gonblick när bromspedalen släpps upp, vid star t från
stillastående i en nedförsbacke med
backväxeln ilagd.
Funktionsstörning

Om ett fel uppstår i systemet tänds dessa
kontrollampor. Vänd dig till en CITROËN-
verkstad eller en annan kvalificerad verkstad för en kontroll av systemet.
Gå inte ur bilen under den kor ta stundsom bilen hålls stillastående genomstarthjälpen i backe.Om du måste gå ur bilen när motornär igång ska parkeringsbromsen drasåt manuellt. Kontrollera sedan att parkeringsbromsens indikeringslampa lyser med fast sken på instrumenttavlan.

Funk tionssätt

9
Körning
133








Stop & Start Stop & Star t-systemet ställer tillfälligt motorn i viloläge - STOP-läget - när du stannar bilen (rödljus, köbildning etc.) Motorn star tar automatiskt igen -STA R T- l äget - när du vill köra iväg. Omstarten sker momentant, snabbt och tyst.
Stop & Star t lämpar sig per fekt för stadstrafik och ger lägre bränsleförbrukning, sänker utsläppen av förorenande avgaser och har en lägre ljudnivå vidstillastående.


Funk tion


Ställa motorn i STOP-läget
Kontrollampan "ECO"
tänds i instrumenttavlan och motorn ställer
sig i viloläge:


-
i bilar med en elstyrd sexväxlad
manuell växellåda:när du trampar på
bromspedalen eller ställer växelspaken i
läge N i en hastighet under 8 km/tim.
En tidräknare håller reda
på hur lång sammanlagd tid som bilenstått i STOP-läget under färden. Den nollställs varje gång du slår
till tändningen med nyckeln.


Särskilda fall när STOP-läget inte kan kopplas in
STOP-läget aktiveras inte om:


- förardörren är öppen,

- förarens säkerhetsbälte är lossat,

- bilen inte har kör t for tare än 10 km/timsedan den senaste star ten med nyckel,

- värmekomforten i kupén gör detnödvändigt,

- borttagningen av imma är aktiverad,

- särskilda förhållanden så kräver (batteriladdning, motor temperatur,
bromsservo, utetemperatur ...).
Kontrollampan "ECO"blinkar i någrasekunder och släcks sedan.
Detta funktionssätt är helt normalt.
Ta n k a a l d r ig bilen när motorn står iSTOP-läget. Stäng alltid av tändningenmed nyckeln.
För att höja komfor ten vid parkeringsmanövrer är inte STOP-lägettillgängligt under några sekunder efter att backväxeln har lagts ur. STOP-läget påverkar inte bilens funktioner, som t.ex. bromsning, servostyrning etc.

Körning
134
Ställa motorn i START-läget
Kontrollampan "ECO"
släcks och
motorn star tar igen med en elstyrd manuell växellåda:
- när du släpper upp bromspedalen och
växelspaken står i läge Aeller M ,
- när du flyttar växelspaken till läge A
eller Moch växelspaken står i läge Noch bromspedalen är uppsläppt,
- eller när du lägger i backväxeln.



Särskilda fall: automatisk
aktivering av START-läget
Av säkerhets- och komfortskäl aktiverasSTA R T- l äget automatiskt om:


- du öppnar förardörren,

- du lossar
förarens säkerhetsbälte,

- hastigheten överstiger 11 km/tim med enelstyrd manuell växellåda,

- särskilda förhållanden så kräver (batteriladdning, motor temperatur,
bromsservo, reglering av luftkonditionering ...).
Kontrollampan "ECO"blinkar i några
sekunder och släcks sedan.
Detta funktionssätt är helt normalt.


Urkoppling

Du kan när som helst trycka på reglaget
"ECO OFF"för att koppla ur systemet.
Det indikeras genom att reglagets
indikeringslampa tänds, åtföljt av ettmeddelande på displayen.
Om urkopplingen görs i STOP-läget startar motorn direkt.
