2014 CITROEN C-ZERO InstruksjonsbØker (in Norwegian)

8
Praktiske opplysninger
103

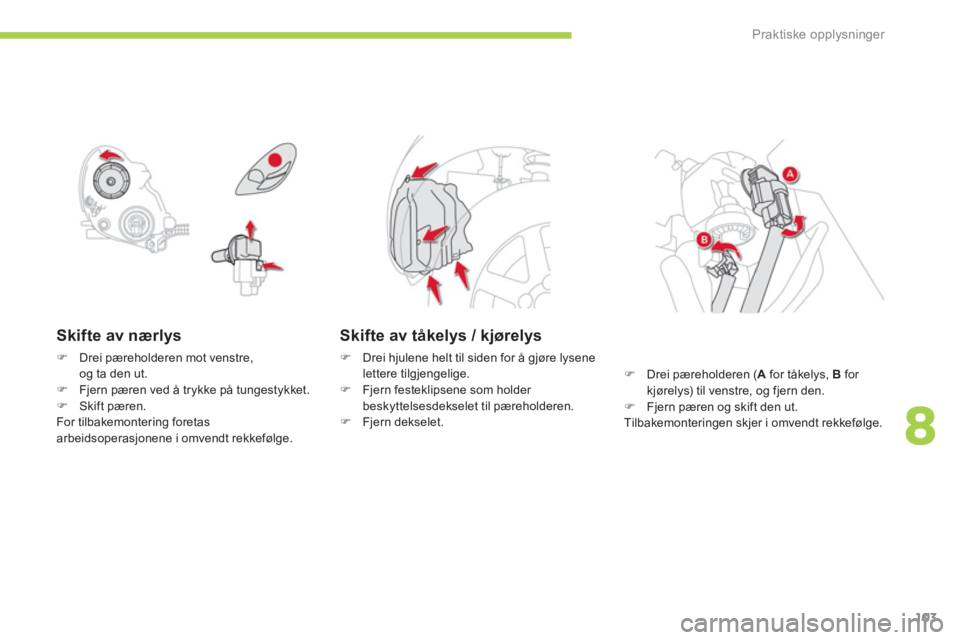

Skifte av nærlys
)Drei pæreholderen mot venstre,
og ta den ut. )Fjern pæren ved å trykke på tungestykket. )Skift pæren.
For tilbakemontering foretas arbeidsoperasjonene i omvendt rekkefølge.
Skifte av tåkelys / kjørelys
)
Drei hjulene helt til siden for å gjøre lysene lettere tilgjengelige. )
Fjern festeklipsene som holder beskyttelsesdekselet til pæreholderen. )
Fjern dekselet.
)
Drei pæreholderen ( A
for tåkelys, Bfor
kjørelys) til venstre, og fjern den. ) Fjern pæren og skift den ut.
Tilbakemonteringen skjer i omvendt rekkefølge.

Praktiske opplysninger
104

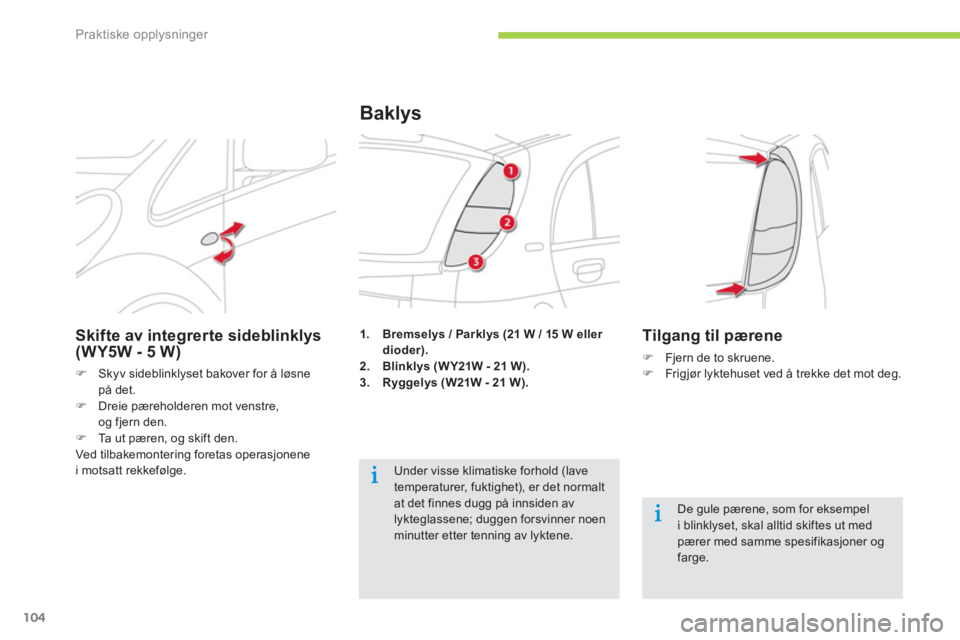

1.Bremselys/ Parklys (21 W / 15 W eller dioder).2.Blinklys (W Y21W - 21 W).3.Ryggelys (W21W - 21 W).
Baklys

De gule pærene, som for eksempel i blinklyset, skal alltid skiftes ut medpærer med samme spesifikasjoner ogfarge.
Under visse klimatiske forhold (lavetemperaturer, fuktighet), er det normaltat det finnes dugg på innsiden av lykteglassene; duggen forsvinner noenminutter etter tenning av lyktene.

Skifte av integrerte sideblinklys (WY5W - 5 W)
)Skyv sideblinklyset bakover for å løsnepå det. )Dreie pæreholderen mot venstre,
og fjern den. )Ta ut pæren, og skift den.
Ved tilbakemontering foretas operasjonene
i motsatt rekkefølge.
Tilgang til pærene
)Fjern de to skruene.)Frigjør lyktehuset ved å trekke det mot deg.

8
Praktiske opplysninger
105

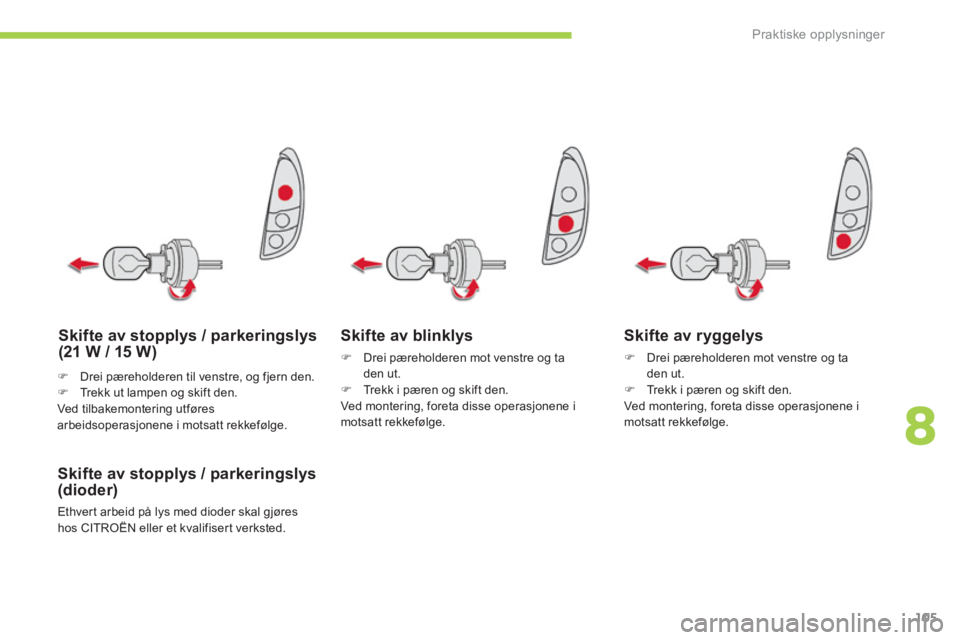

Skifte av blinklys
) Drei pæreholderen mot venstre og taden ut.)
Trekk i pæren og skift den.
Ved monter ing, foreta disse operasjonene i
motsatt rekkefølge.
Skifte av stopplys / parkeringslys (21 W / 15 W)
Skifte av stoppl
ys / parkeringslys (dioder)
Ethver t arbeid på lys med dioder skal gjøres
hos CITROËN eller et kvalifisert verksted.

Skifte av ryggelys
)
Drei pæreholderen mot venstre og taden ut. )
Trekk i pæren og skift den.
Ved monter ing, foreta disse operasjonene i
motsatt rekkefølge.

)Drei pæreholderen til venstre, og fjern den. )Trekk ut lampen og skift den.
Ved tilbakemontering utføres
arbeidsoperasjonene i motsatt rekkefølge.

Praktiske opplysninger
106

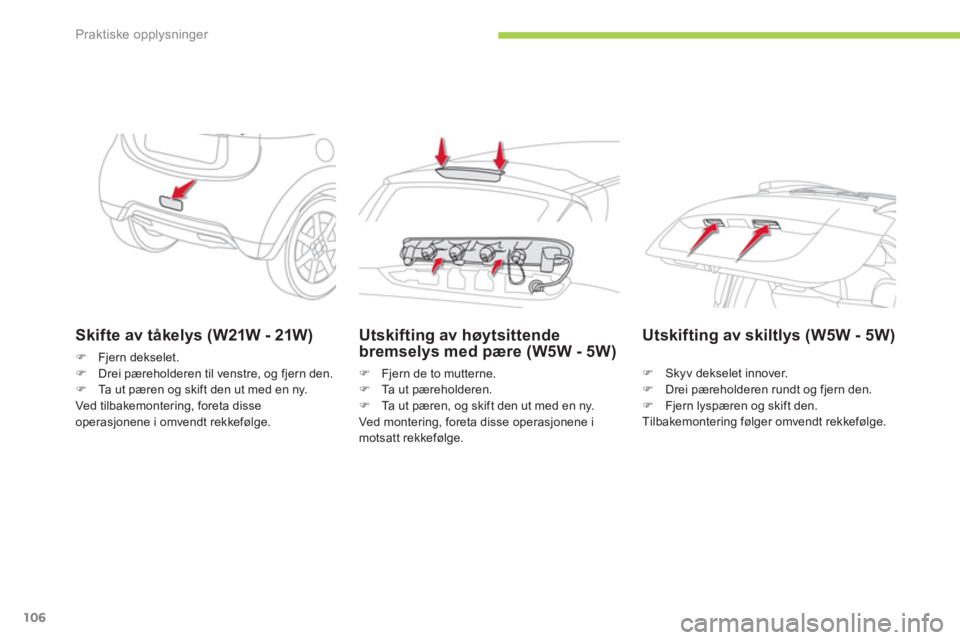

Skifte av tåkelys (W21W - 21W)
)Fjern dekselet.)Drei pæreholderen til venstre, og fjern den. )Ta ut pæren og skift den ut med en ny.
Ved tilbakemontering, foreta disse
operasjonene i omvendt rekkefølge.

Utskifting av høytsittendebremselys med pære (W5W - 5W)
)
Fjern de to mutterne. )
Ta ut pæreholderen.)
Ta ut pæren, og skift den ut med en ny.
Ved monter ing, foreta disse operasjonene i
motsatt rekkeføl
ge.
Utskifting av skiltlys (W5W - 5W)
)Skyv dekselet innover.)Drei pæreholderen rundt og fjern den.)Fjern lyspæren og skift den.
Tilbakemontering følger omvendt rekkefølge.

8
Praktiske opplysninger
107











Skifte en sikring
festet på baksiden av dekslet til sikringsboksen
i dashbordet (venstre side).
For tilgang:)Hekt av lokket og fjern det helt ved å trekke det mot deg. )Ta ut tangen.


Tilgang til verktøyene
Før du skifter ut en sikring, må du finne ut av hva feilen skyldes og utbedre den.)
Kontroller at tenningen er i posisjon "LOCK".)
Finn den defekte sikringen ved å se på glødetrådens tilstand.
Skifte en sikring
God Dårlig
)
Bruk spesialtangen for å ta sikringen ut av sikringsholderen.)
En defekt sikring skal alltid skiftes ut med en sikring med samme styrke. )
Kontroller at nummeret som står oppfør t påsikringsboksen og styrken som står oppført
på selve sikringen, stemmer overens med
nummeret i tabellene under.
CITROËN fraskriver seg ethvertansvar for kostnader i forbindelse medutbedring av bilen din eller funksjonsfeilsom skyldes installering av tilbehør som ikke er levert eller foreskrevet CITROËN, eller som ikke er installer tetter deres retningslinjer. Dette gjelder spesielt dersom forbruket til alle deekstra tilkoblede apparatene overstiger 10 milliampere.

Den elektriske kretsen i bilen din er laget for å fungere med standard- eller ekstrautstyr.
Før du installerer annet utstyr eller tilbehør i bilen, kontakt en CITROËN-forhandler eller et kvalifisert verksted.

Praktiske opplysninger
108

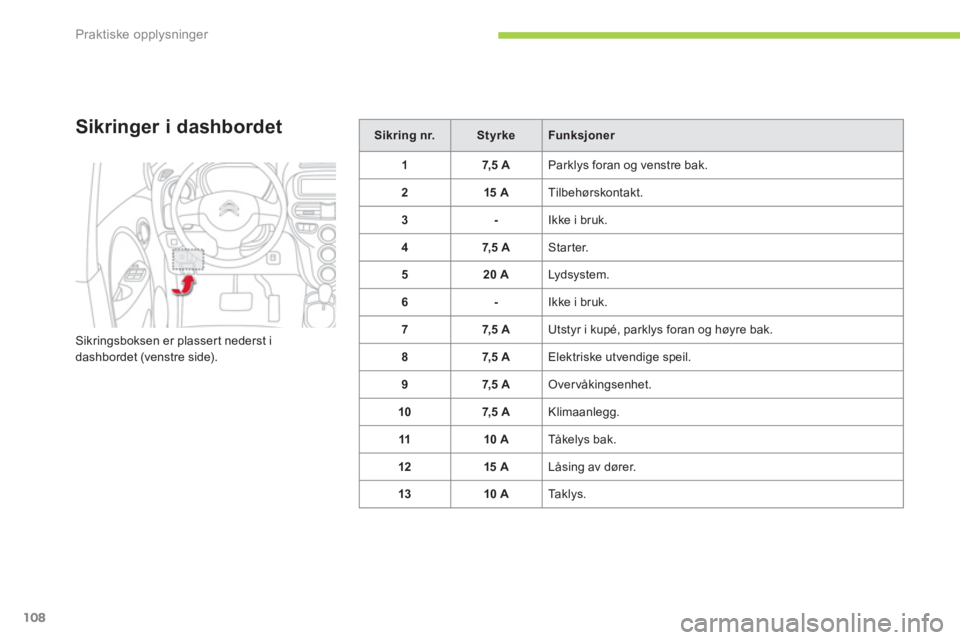

Sikringer i dashbordet
Sikringsboksen er plasser t nederst i
dashbordet (venstre side).
Sikring nr.StyrkeFunksjoner
17, 5 A Parklys foran og venstre bak.
215 A
Tilbehørskontakt.
3- Ikke i bruk.
47,5 A Starter.
520
A Lydsystem.
6
- Ikke i bruk.
7
7,5 A Utstyr i kupé, parklys foran og høyre bak.
87,5 A Elektriske utvendige speil.
97,5 A
Overvåkingsenhet.
107,5 A
Klimaanlegg.
1110 A
Tåkelys bak.
1215 A
Låsing av dører.
13 10 A
Ta k l
ys.

8
Praktiske opplysninger
109
Sikring nr.StyrkeFunksjoner
14 15 A
Vin
dusvisker bak.
157, 5 A
Instrumentbord
167, 5 A Oppvarming.
1720 A Varmesete.
18 10 A Opsjon.
1
97,5A Avising utvendige speil.
2020A
Vindusvisker foran.
217, 5 A Kollisjonsputer.
2230 A
Avising bak.
23
30 A Oppvarming.
2
4- Ikke i bruk.
2510 A Radio.
2
615 A
Sikring kupée.


Tilgang til sikringene
Se avsnitt "Tilgang til verktøyene".

Praktiske opplysninger
110
Sikring nr.StyrkeFunksjoner
1- Ikke i bruk.
230A
Interne sikringer.
340 A Elektrisk motor.
440 A
Radioatorvifte.
5
40 A Elektriske vindusheiser.
6
30A
Vakumpumpe.
715 A Computer til hovedbatteri.
815A Høytsittende bremselys.
915 A
Tå ke lykter foran.
1015 A
Vannpumpe.
Sikringer i rommet foran
Sikringsboksen er plassert i rommet
foran, under væskebeholderen til
oppvarmingskretsen. Det er bare disse sikringene som kan skiftes ut.

Utskifting av sikringene til de andre boksene (vakumpumpe ogtilbehørsbatteri) krever inngrep hos CITROËN-forhandlernett eller etkvalifisert verksted.
