Sedadlá, zádržné prvky63
IL=Vhodné pre určité záchytné systémy ISOFIX v kategóriách "špecifické vozidlo", "obmedzený" alebo
"polouniverzálny". Záchytný systém ISOFIX musí byť schválený pre špecifické typy vozidiel.IUF=Vhodné pre detské záchytné systémy ISOFIX obrátené v smere jazdy z univerzálnej kategórie schválené pre použitie v tejto hmotnostnej skupine.X=V tejto váhovej triede nie je povolený žiadny detský záchytný systém ISOFIX.
Veľkostné triedy a sedačky ISOFIX
A - ISO/F3=Detský záchytný systém obrátený dopredu pre deti maximálnej veľkosti v hmotnostnej triede 9 až 18 kg.B - ISO/F2=Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kg.B1 - ISO/F2X=Detský záchytný systém obrátený dopredu pre menšie deti v hmotnostnej triede 9 až 18 kg.C - ISO/R3=Detský záchytný systém obrátený dozadu pre deti maximálnej veľkosti v hmotnostnej triede do 18 kg.D - ISO/R2=Detský záchytný systém obrátený dozadu pre menšie deti v hmotnostnej triede do 18 kg.E - ISO/R1=Detský záchytný systém obrátený dozadu pre mladé deti v hmotnostnej triede do 13 kg.

64Sedadlá, zádržné prvkyDetské záchytné systémy
ISOFIX
Upevnite detské záchytné systémy
ISOFIX schválené pre toto vozidlo k
ISOFIX upevňovacím držiakom.
Špeciálne pozície pre detské
záchytné systémy ISOFIX sú
vyznačené v tabuľke IL.
Upevňovacie držiaky ISOFIX sú
označené štítkom na operadle.
Pred upevnením detskej
autosedačky nastavte opierku hlavy
do polohy 3 37.
Ak používate detské záchytné
systémy ISOFIX na sedadlách v
druhom rade sedadiel, odporúčame
nastaviť príslušné vonkajšie sedadlo
do tretieho zárezu od zadnej
koncovej polohy, čo sa týka sedákov.
Sedadlo na ležanie, ak je súčasťou
výbavy, musí byť v normálnej polohe
3 45.
Kotviace oká pre popruhy
Top‑tether
Kotviace oká pre horné popruhy
Top-tether sú označené
symbolom : pre detskú sedačku.V závislosti od špecifického
vybavenia pre danú krajinu môže mať
vozidlo dve alebo tri upevňovacie
očká.
Okrem ukotvenia ISOFIX upevnite aj popruh Top-Tether do pútacích ôk
Top-Tether . Popruh musí byť vedený
medzi dvoma vodiacimi tyčami
opierky hlavy.
Pozície pre detské záchytné systémy ISOFIX univerzálnej kategórie sú
vyznačené v tabuľke IUF.

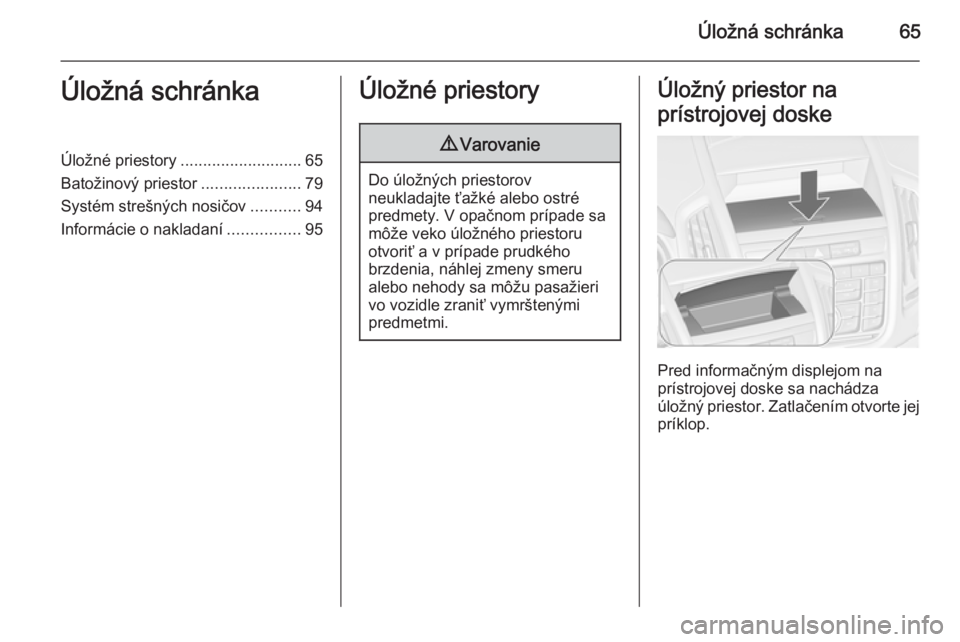

Úložná schránka65Úložná schránkaÚložné priestory........................... 65
Batožinový priestor ......................79
Systém strešných nosičov ...........94
Informácie o nakladaní ................95Úložné priestory9Varovanie
Do úložných priestorov
neukladajte ťažké alebo ostré
predmety. V opačnom prípade sa
môže veko úložného priestoru
otvoriť a v prípade prudkého
brzdenia, náhlej zmeny smeru
alebo nehody sa môžu pasažieri
vo vozidle zraniť vymrštenými
predmetmi.
Úložný priestor na
prístrojovej doske
Pred informačným displejom na
prístrojovej doske sa nachádza
úložný priestor. Zatlačením otvorte jej
príklop.

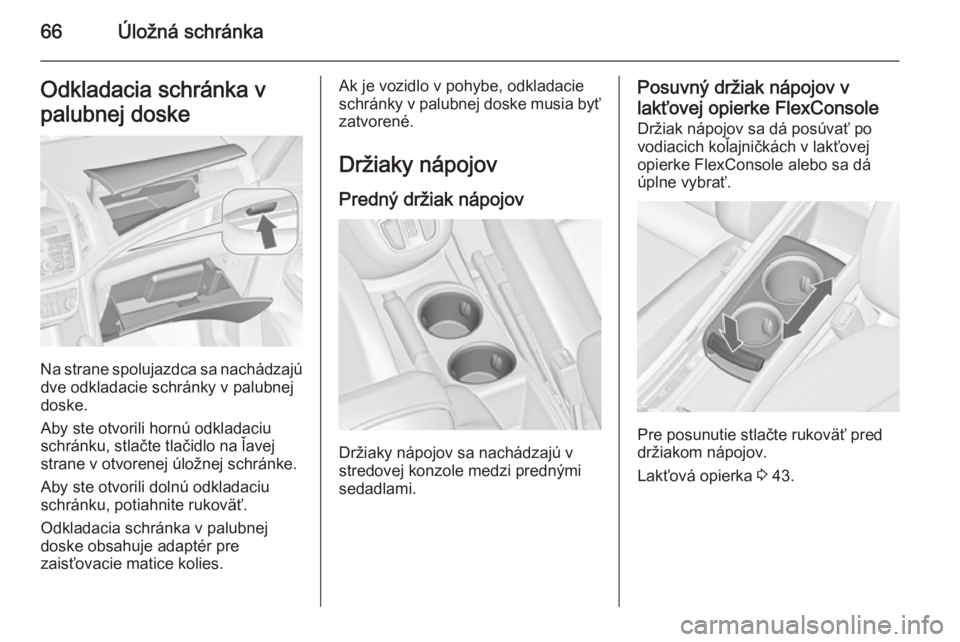

66Úložná schránkaOdkladacia schránka v
palubnej doske
Na strane spolujazdca sa nachádzajú dve odkladacie schránky v palubnejdoske.
Aby ste otvorili hornú odkladaciu
schránku, stlačte tlačidlo na ľavej
strane v otvorenej úložnej schránke.
Aby ste otvorili dolnú odkladaciu
schránku, potiahnite rukoväť.
Odkladacia schránka v palubnej
doske obsahuje adaptér pre
zaisťovacie matice kolies.
Ak je vozidlo v pohybe, odkladacie
schránky v palubnej doske musia byť
zatvorené.
Držiaky nápojov
Predný držiak nápojov
Držiaky nápojov sa nachádzajú v
stredovej konzole medzi prednými
sedadlami.
Posuvný držiak nápojov v
lakťovej opierke FlexConsole
Držiak nápojov sa dá posúvať po
vodiacich koľajničkách v lakťovej
opierke FlexConsole alebo sa dá
úplne vybrať.
Pre posunutie stlačte rukoväť pred
držiakom nápojov.
Lakťová opierka 3 43.

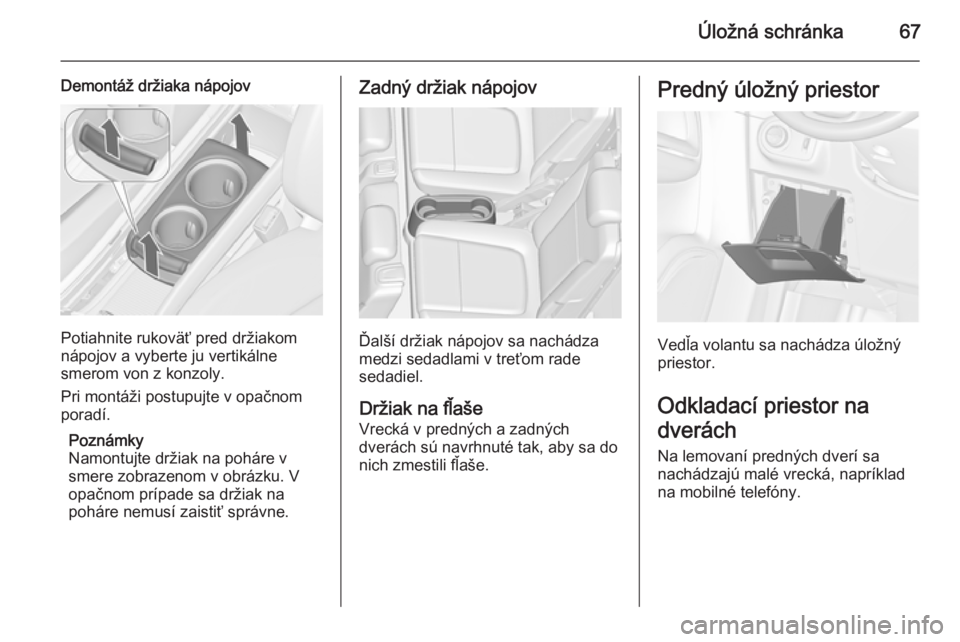

Úložná schránka67
Demontáž držiaka nápojov
Potiahnite rukoväť pred držiakom
nápojov a vyberte ju vertikálne
smerom von z konzoly.
Pri montáži postupujte v opačnom
poradí.
Poznámky
Namontujte držiak na poháre v
smere zobrazenom v obrázku. V opačnom prípade sa držiak na
poháre nemusí zaistiť správne.
Zadný držiak nápojov
Ďalší držiak nápojov sa nachádza
medzi sedadlami v treťom rade
sedadiel.
Držiak na fľaše
Vrecká v predných a zadných
dverách sú navrhnuté tak, aby sa do
nich zmestili fľaše.
Predný úložný priestor
Vedľa volantu sa nachádza úložný
priestor.
Odkladací priestor na
dverách Na lemovaní predných dverí sa
nachádzajú malé vrecká, napríklad
na mobilné telefóny.

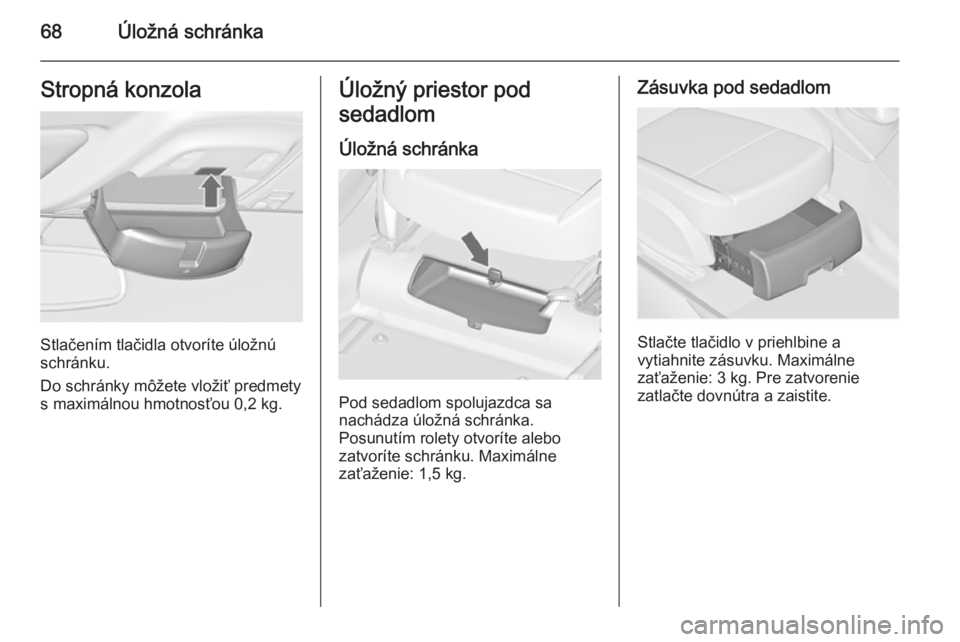

68Úložná schránkaStropná konzola
Stlačením tlačidla otvoríte úložnú
schránku.
Do schránky môžete vložiť predmety
s maximálnou hmotnosťou 0,2 kg.
Úložný priestor pod
sedadlom
Úložná schránka
Pod sedadlom spolujazdca sa
nachádza úložná schránka.
Posunutím rolety otvoríte alebo
zatvoríte schránku. Maximálne
zaťaženie: 1,5 kg.
Zásuvka pod sedadlom
Stlačte tlačidlo v priehlbine a
vytiahnite zásuvku. Maximálne
zaťaženie: 3 kg. Pre zatvorenie
zatlačte dovnútra a zaistite.

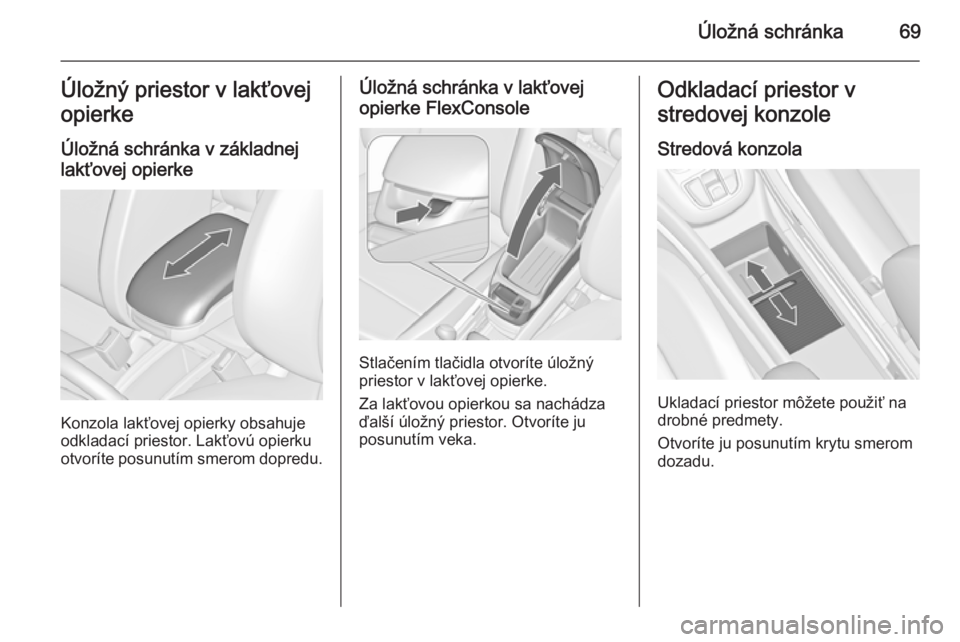

Úložná schránka69Úložný priestor v lakťovej
opierke
Úložná schránka v základnej
lakťovej opierke
Konzola lakťovej opierky obsahuje
odkladací priestor. Lakťovú opierku
otvoríte posunutím smerom dopredu.
Úložná schránka v lakťovej
opierke FlexConsole
Stlačením tlačidla otvoríte úložný
priestor v lakťovej opierke.
Za lakťovou opierkou sa nachádza
ďalší úložný priestor. Otvoríte ju
posunutím veka.
Odkladací priestor v
stredovej konzole
Stredová konzola
Ukladací priestor môžete použiť na
drobné predmety.
Otvoríte ju posunutím krytu smerom dozadu.

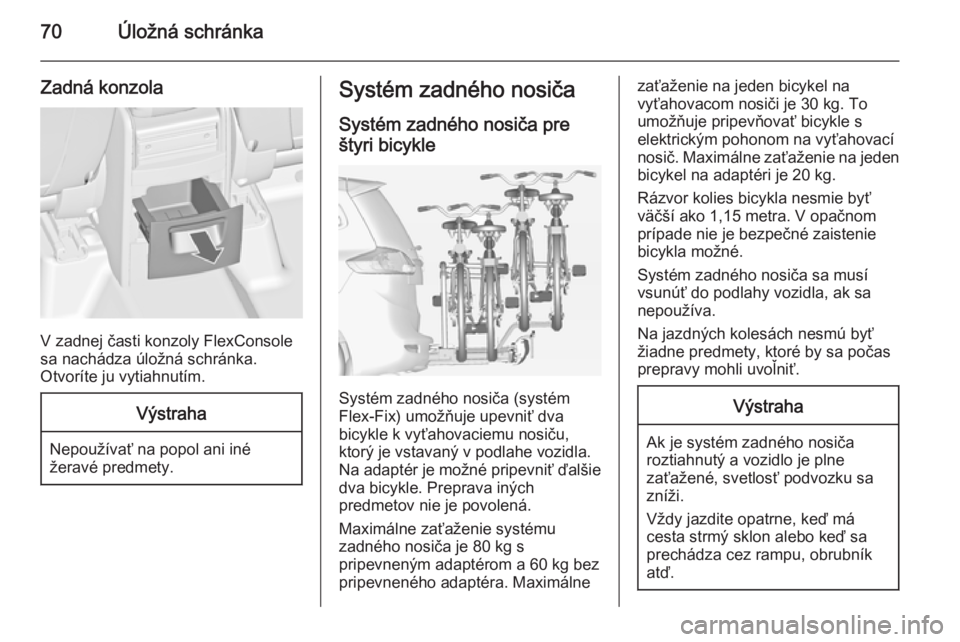

70Úložná schránka
Zadná konzola
V zadnej časti konzoly FlexConsole
sa nachádza úložná schránka.
Otvoríte ju vytiahnutím.
Výstraha
Nepoužívať na popol ani iné žeravé predmety.
Systém zadného nosiča
Systém zadného nosiča pre
štyri bicykle
Systém zadného nosiča (systém
Flex-Fix) umožňuje upevniť dva
bicykle k vyťahovaciemu nosiču,
ktorý je vstavaný v podlahe vozidla.
Na adaptér je možné pripevniť ďalšie
dva bicykle. Preprava iných
predmetov nie je povolená.
Maximálne zaťaženie systému
zadného nosiča je 80 kg s
pripevneným adaptérom a 60 kg bez
pripevneného adaptéra. Maximálne
zaťaženie na jeden bicykel na
vyťahovacom nosiči je 30 kg. To
umožňuje pripevňovať bicykle s
elektrickým pohonom na vyťahovací
nosič. Maximálne zaťaženie na jeden bicykel na adaptéri je 20 kg.
Rázvor kolies bicykla nesmie byť
väčší ako 1,15 metra. V opačnom
prípade nie je bezpečné zaistenie
bicykla možné.
Systém zadného nosiča sa musí
vsunúť do podlahy vozidla, ak sa
nepoužíva.
Na jazdných kolesách nesmú byť
žiadne predmety, ktoré by sa počas
prepravy mohli uvoľniť.Výstraha
Ak je systém zadného nosiča roztiahnutý a vozidlo je plne
zaťažené, svetlosť podvozku sa
zníži.
Vždy jazdite opatrne, keď má
cesta strmý sklon alebo keď sa
prechádza cez rampu, obrubník
atď.
