2014.5 OPEL ZAFIRA C Používateľská príručka (in Slovak)

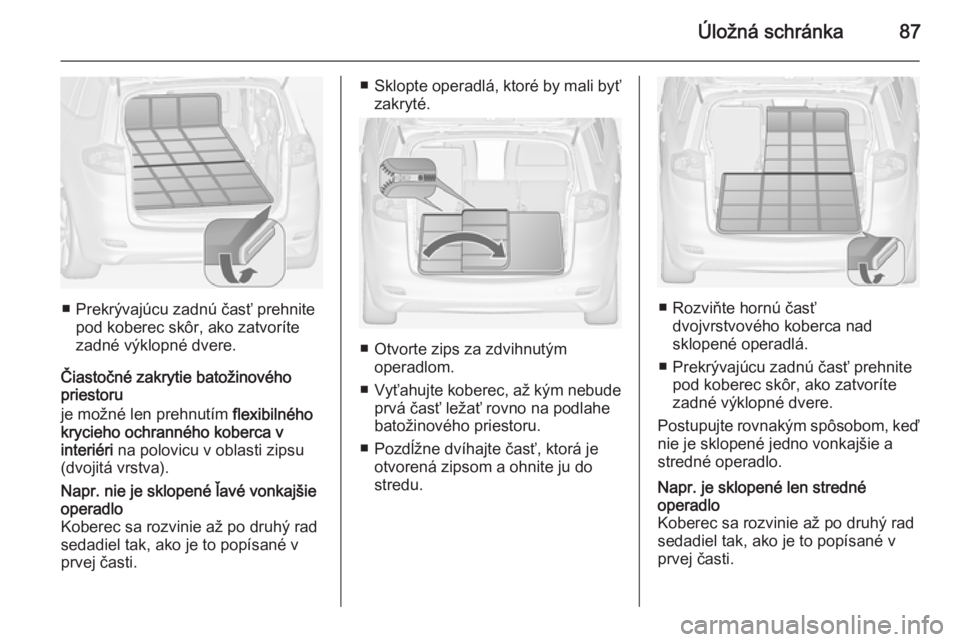

Úložná schránka87
■ Prekrývajúcu zadnú časť prehnitepod koberec skôr, ako zatvoríte
zadné výklopné dvere.
Čiastočné zakrytie batožinového
priestoru
je možné len prehnutím flexibilného
krycieho ochranného koberca v
interiéri na polovicu v oblasti zipsu
(dvojitá vrstva).
Napr. nie je sklopené ľavé vonkajšie operadlo
Koberec sa rozvinie až po druhý rad
sedadiel tak, ako je to popísané v
prvej časti.■ Sklopte operadlá, ktoré by mali byť
zakryté.
■ Otvorte zips za zdvihnutým operadlom.
■ Vyťahujte koberec, až kým nebude
prvá časť ležať rovno na podlahe
batožinového priestoru.
■ Pozdĺžne dvíhajte časť, ktorá je otvorená zipsom a ohnite ju do
stredu.
■ Rozviňte hornú časť dvojvrstvového koberca nad
sklopené operadlá.
■ Prekrývajúcu zadnú časť prehnite pod koberec skôr, ako zatvoríte
zadné výklopné dvere.
Postupujte rovnakým spôsobom, keď nie je sklopené jedno vonkajšie a
stredné operadlo.
Napr. je sklopené len stredné
operadlo
Koberec sa rozvinie až po druhý rad
sedadiel tak, ako je to popísané v prvej časti.

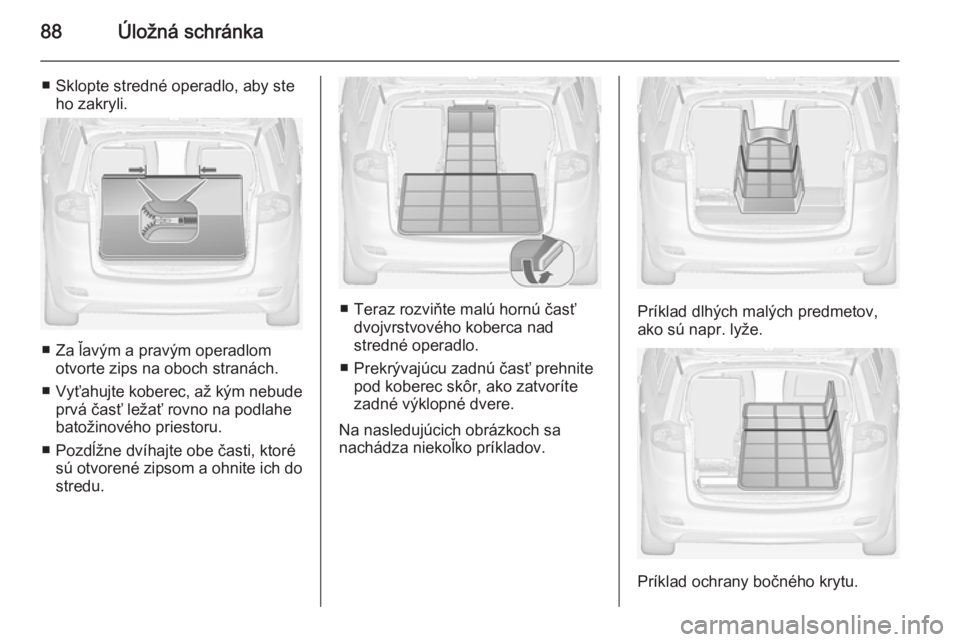

88Úložná schránka
■ Sklopte stredné operadlo, aby steho zakryli.
■ Za ľavým a pravým operadlomotvorte zips na oboch stranách.
■ Vyťahujte koberec, až kým nebude
prvá časť ležať rovno na podlahe
batožinového priestoru.
■ Pozdĺžne dvíhajte obe časti, ktoré sú otvorené zipsom a ohnite ich dostredu.
■ Teraz rozviňte malú hornú časť dvojvrstvového koberca nad
stredné operadlo.
■ Prekrývajúcu zadnú časť prehnite pod koberec skôr, ako zatvoríte
zadné výklopné dvere.
Na nasledujúcich obrázkoch sa
nachádza niekoľko príkladov.Príklad dlhých malých predmetov,
ako sú napr. lyže.
Príklad ochrany bočného krytu.

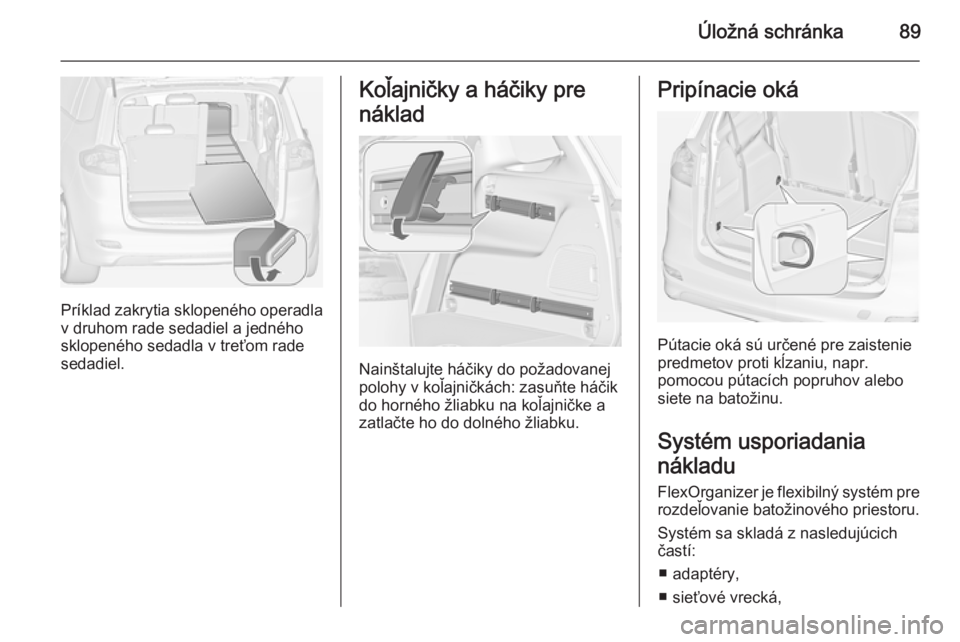

Úložná schránka89
Príklad zakrytia sklopeného operadlav druhom rade sedadiel a jedného
sklopeného sedadla v treťom rade
sedadiel.
Koľajničky a háčiky pre
náklad
Nainštalujte háčiky do požadovanej
polohy v koľajničkách: zasuňte háčik
do horného žliabku na koľajničke a
zatlačte ho do dolného žliabku.
Pripínacie oká
Pútacie oká sú určené pre zaistenie
predmetov proti kĺzaniu, napr.
pomocou pútacích popruhov alebo siete na batožinu.
Systém usporiadania
nákladu
FlexOrganizer je flexibilný systém pre
rozdeľovanie batožinového priestoru.
Systém sa skladá z nasledujúcich
častí:
■ adaptéry,
■ sieťové vrecká,

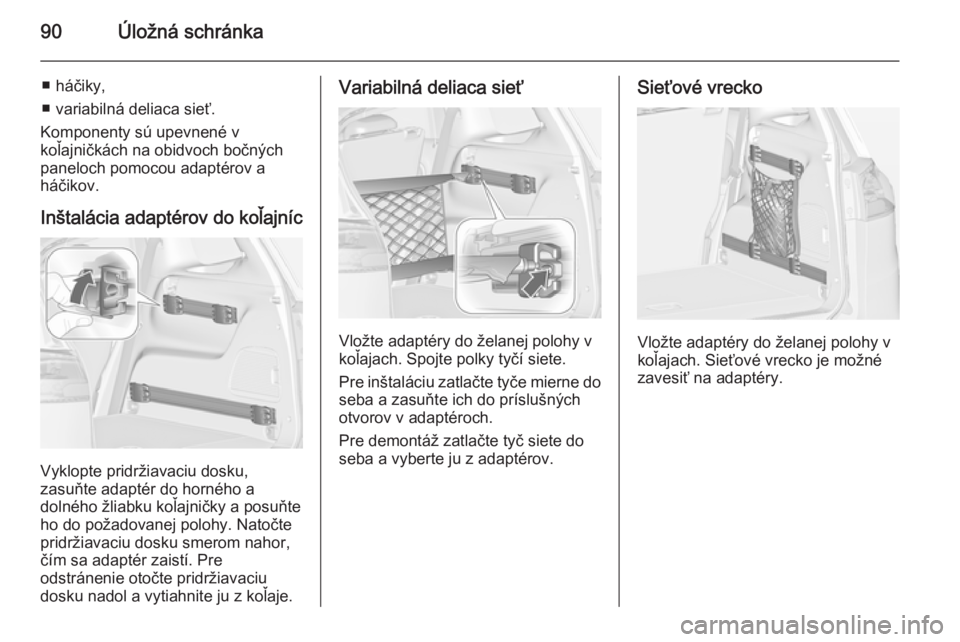

90Úložná schránka
■ háčiky,
■ variabilná deliaca sieť.
Komponenty sú upevnené v
koľajničkách na obidvoch bočných
paneloch pomocou adaptérov a
háčikov.
Inštalácia adaptérov do koľajníc
Vyklopte pridržiavaciu dosku,
zasuňte adaptér do horného a
dolného žliabku koľajničky a posuňte ho do požadovanej polohy. Natočte
pridržiavaciu dosku smerom nahor,
čím sa adaptér zaistí. Pre
odstránenie otočte pridržiavaciu
dosku nadol a vytiahnite ju z koľaje.
Variabilná deliaca sieť
Vložte adaptéry do želanej polohy v
koľajach. Spojte polky tyčí siete.
Pre inštaláciu zatlačte tyče mierne do seba a zasuňte ich do príslušných
otvorov v adaptéroch.
Pre demontáž zatlačte tyč siete do seba a vyberte ju z adaptérov.
Sieťové vrecko
Vložte adaptéry do želanej polohy v
koľajach. Sieťové vrecko je možné
zavesiť na adaptéry.

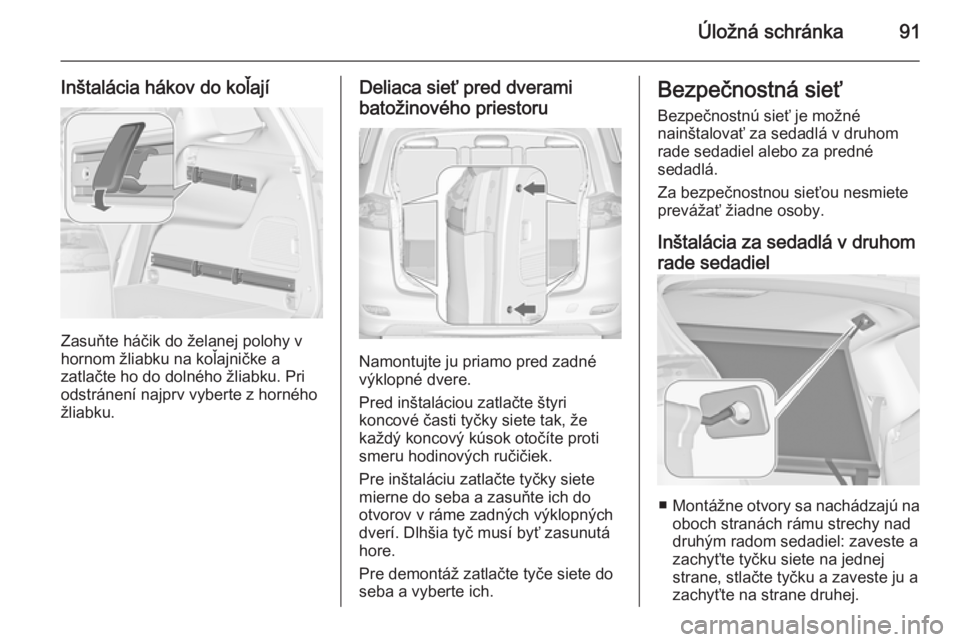

Úložná schránka91
Inštalácia hákov do koľají
Zasuňte háčik do želanej polohy v
hornom žliabku na koľajničke a
zatlačte ho do dolného žliabku. Pri odstránení najprv vyberte z hornéhožliabku.
Deliaca sieť pred dverami
batožinového priestoru
Namontujte ju priamo pred zadné
výklopné dvere.
Pred inštaláciou zatlačte štyri
koncové časti tyčky siete tak, že
každý koncový kúsok otočíte proti
smeru hodinových ručičiek.
Pre inštaláciu zatlačte tyčky siete
mierne do seba a zasuňte ich do
otvorov v ráme zadných výklopných
dverí. Dlhšia tyč musí byť zasunutá
hore.
Pre demontáž zatlačte tyče siete do
seba a vyberte ich.
Bezpečnostná sieť
Bezpečnostnú sieť je možné
nainštalovať za sedadlá v druhom
rade sedadiel alebo za predné
sedadlá.
Za bezpečnostnou sieťou nesmiete
prevážať žiadne osoby.
Inštalácia za sedadlá v druhom
rade sedadiel
■ Montážne otvory sa nachádzajú na
oboch stranách rámu strechy nad
druhým radom sedadiel: zaveste a
zachyťte tyčku siete na jednej
strane, stlačte tyčku a zaveste ju a
zachyťte na strane druhej.

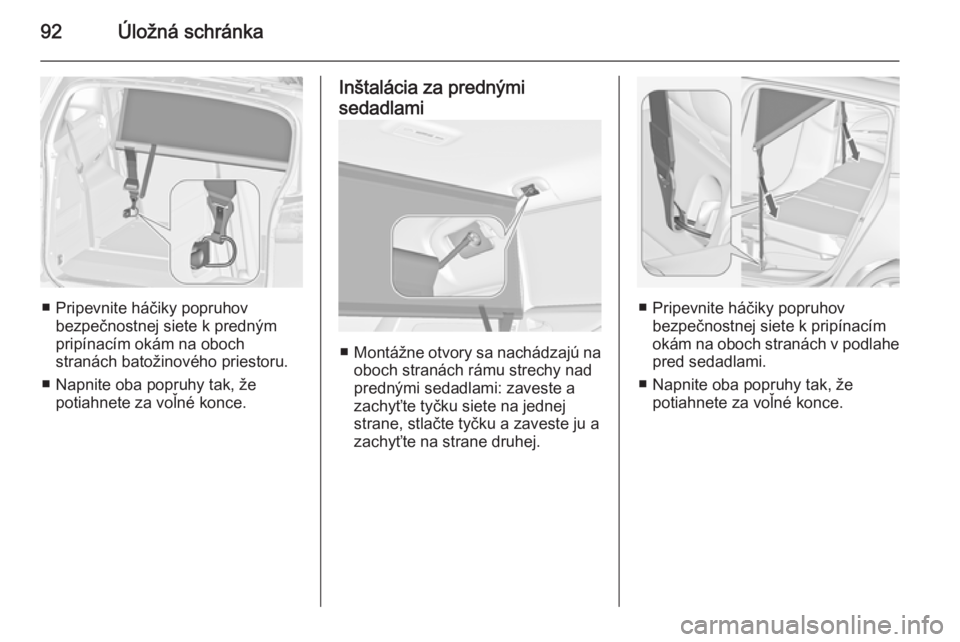

92Úložná schránka
■ Pripevnite háčiky popruhovbezpečnostnej siete k predným
pripínacím okám na oboch
stranách batožinového priestoru.
■ Napnite oba popruhy tak, že potiahnete za voľné konce.
Inštalácia za prednými
sedadlami
■ Montážne otvory sa nachádzajú na
oboch stranách rámu strechy nad
prednými sedadlami: zaveste a
zachyťte tyčku siete na jednej
strane, stlačte tyčku a zaveste ju a
zachyťte na strane druhej.
■ Pripevnite háčiky popruhov bezpečnostnej siete k pripínacím
okám na oboch stranách v podlahe
pred sedadlami.
■ Napnite oba popruhy tak, že potiahnete za voľné konce.

Úložná schránka93

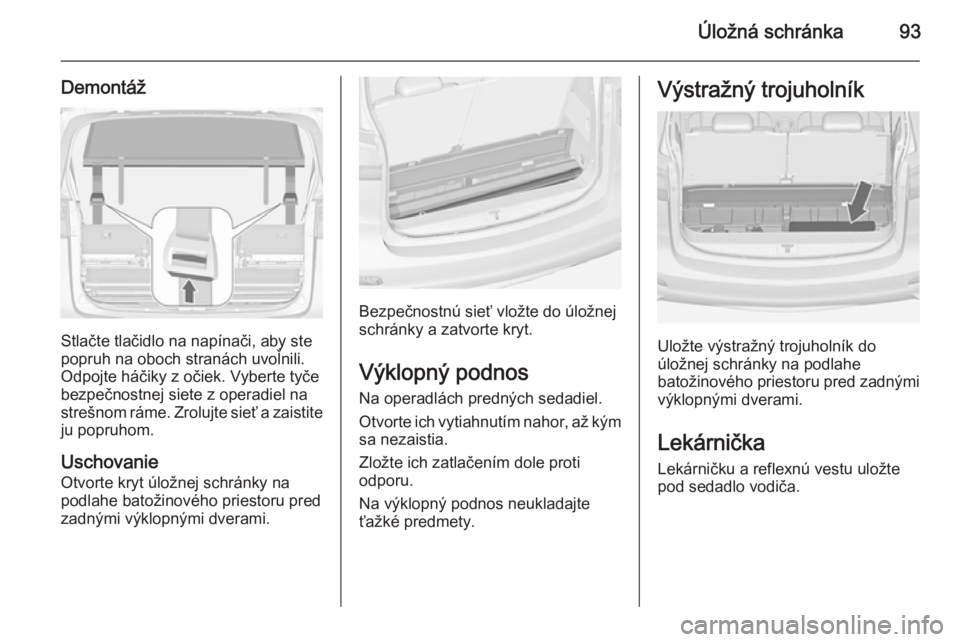

Demontáž
Stlačte tlačidlo na napínači, aby ste
popruh na oboch stranách uvoľnili.
Odpojte háčiky z očiek. Vyberte tyče
bezpečnostnej siete z operadiel na
strešnom ráme. Zrolujte sieť a zaistite ju popruhom.
Uschovanie Otvorte kryt úložnej schránky na
podlahe batožinového priestoru pred
zadnými výklopnými dverami.
Bezpečnostnú sieť vložte do úložnej schránky a zatvorte kryt.
Výklopný podnos Na operadlách predných sedadiel.
Otvorte ich vytiahnutím nahor, až kým
sa nezaistia.
Zložte ich zatlačením dole proti
odporu.
Na výklopný podnos neukladajte
ťažké predmety.
Výstražný trojuholník
Uložte výstražný trojuholník do
úložnej schránky na podlahe
batožinového priestoru pred zadnými výklopnými dverami.
Lekárnička
Lekárničku a reflexnú vestu uložte
pod sedadlo vodiča.

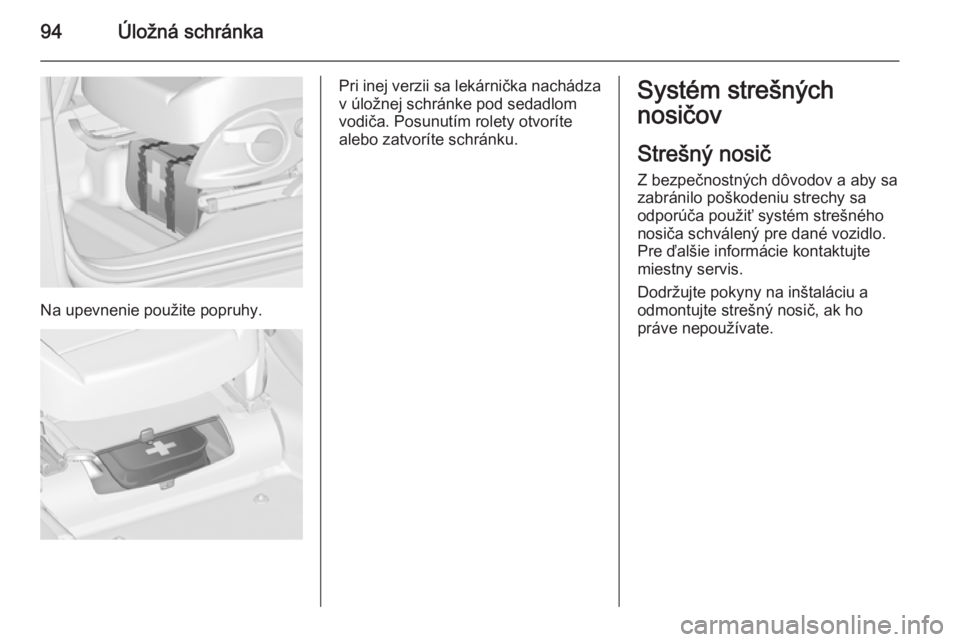

94Úložná schránka
Na upevnenie použite popruhy.
Pri inej verzii sa lekárnička nachádzav úložnej schránke pod sedadlom
vodiča. Posunutím rolety otvoríte
alebo zatvoríte schránku.Systém strešných
nosičov
Strešný nosič Z bezpečnostných dôvodov a aby sa
zabránilo poškodeniu strechy sa
odporúča použiť systém strešného
nosiča schválený pre dané vozidlo.
Pre ďalšie informácie kontaktujte
miestny servis.
Dodržujte pokyny na inštaláciu a
odmontujte strešný nosič, ak ho
práve nepoužívate.
