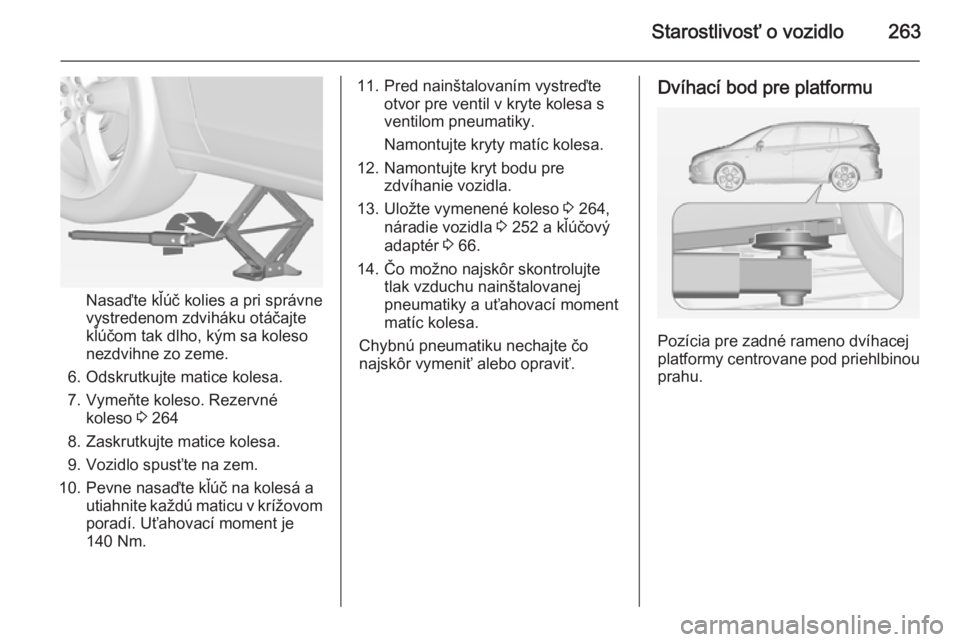

Starostlivosť o vozidlo263
Nasaďte kľúč kolies a pri správne
vystredenom zdviháku otáčajte
kľúčom tak dlho, kým sa koleso
nezdvihne zo zeme.
6. Odskrutkujte matice kolesa.
7. Vymeňte koleso. Rezervné koleso 3 264
8. Zaskrutkujte matice kolesa. 9. Vozidlo spusťte na zem.
10. Pevne nasaďte kľúč na kolesá a utiahnite každú maticu v krížovomporadí. Uťahovací moment je
140 Nm.
11. Pred nainštalovaním vystreďte otvor pre ventil v kryte kolesa s
ventilom pneumatiky.
Namontujte kryty matíc kolesa.
12. Namontujte kryt bodu pre zdvíhanie vozidla.
13. Uložte vymenené koleso 3 264,
náradie vozidla 3 252 a kľúčový
adaptér 3 66.
14. Čo možno najskôr skontrolujte tlak vzduchu nainštalovanej
pneumatiky a uťahovací moment
matíc kolesa.
Chybnú pneumatiku nechajte čo
najskôr vymeniť alebo opraviť.Dvíhací bod pre platformu
Pozícia pre zadné rameno dvíhacej
platformy centrovane pod priehlbinou prahu.

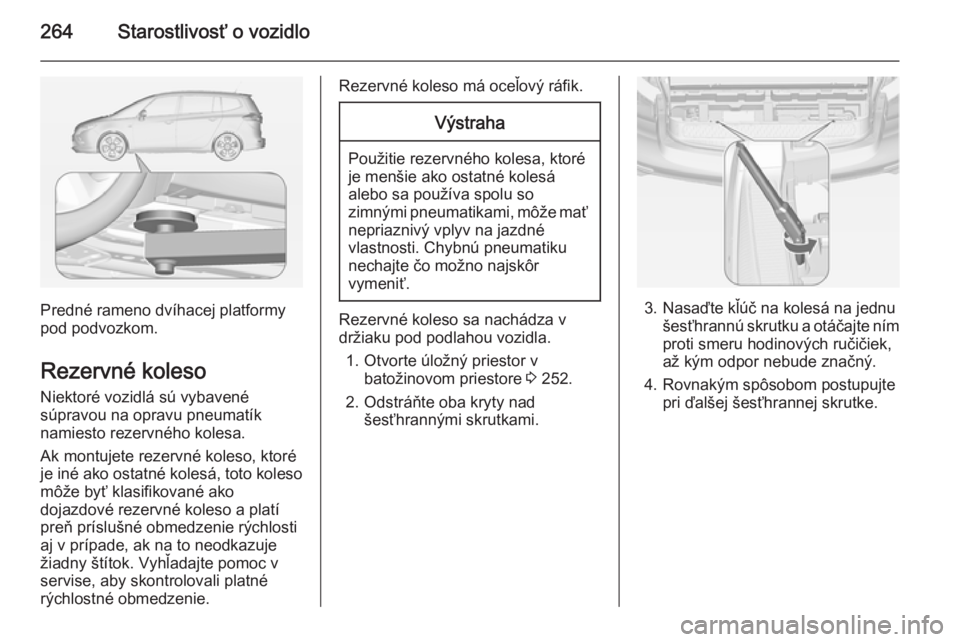

264Starostlivosť o vozidlo
Predné rameno dvíhacej platformy
pod podvozkom.
Rezervné koleso Niektoré vozidlá sú vybavené
súpravou na opravu pneumatík
namiesto rezervného kolesa.
Ak montujete rezervné koleso, ktoré
je iné ako ostatné kolesá, toto koleso môže byť klasifikované ako
dojazdové rezervné koleso a platí
preň príslušné obmedzenie rýchlosti
aj v prípade, ak na to neodkazuje
žiadny štítok. Vyhľadajte pomoc v
servise, aby skontrolovali platné
rýchlostné obmedzenie.
Rezervné koleso má oceľový ráfik.Výstraha
Použitie rezervného kolesa, ktoré
je menšie ako ostatné kolesá
alebo sa používa spolu so
zimnými pneumatikami, môže mať
nepriaznivý vplyv na jazdné
vlastnosti. Chybnú pneumatiku
nechajte čo možno najskôr
vymeniť.
Rezervné koleso sa nachádza v
držiaku pod podlahou vozidla.
1. Otvorte úložný priestor v batožinovom priestore 3 252.
2. Odstráňte oba kryty nad šesťhrannými skrutkami.3. Nasaďte kľúč na kolesá na jednu šesťhrannú skrutku a otáčajte nímproti smeru hodinových ručičiek,
až kým odpor nebude značný.
4. Rovnakým spôsobom postupujte pri ďalšej šesťhrannej skrutke.

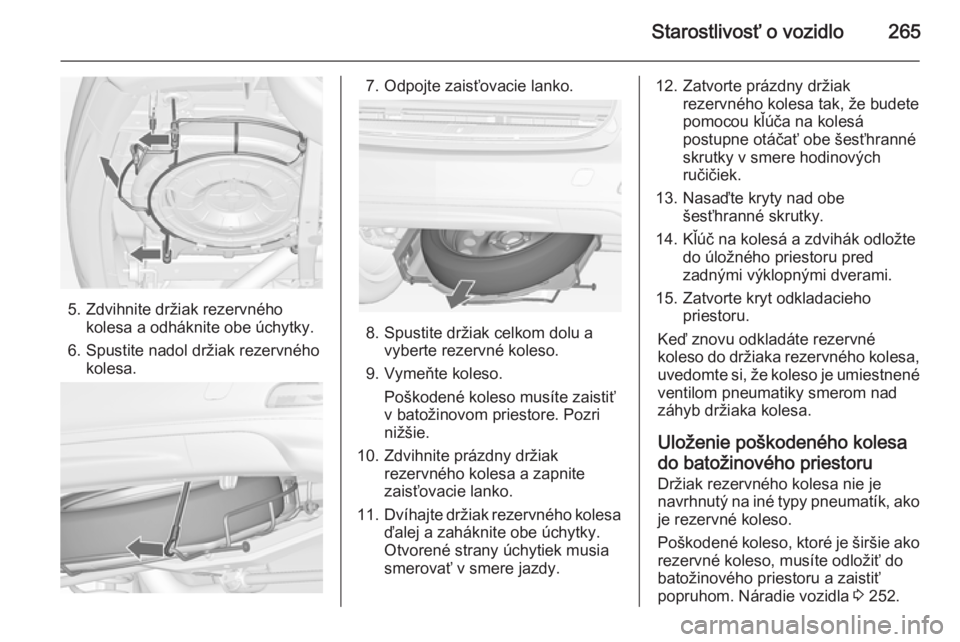

Starostlivosť o vozidlo265
5. Zdvihnite držiak rezervnéhokolesa a odháknite obe úchytky.
6. Spustite nadol držiak rezervného kolesa.
7. Odpojte zaisťovacie lanko.
8. Spustite držiak celkom dolu a vyberte rezervné koleso.
9. Vymeňte koleso. Poškodené koleso musíte zaistiť
v batožinovom priestore. Pozri
nižšie.
10. Zdvihnite prázdny držiak rezervného kolesa a zapnite
zaisťovacie lanko.
11. Dvíhajte držiak rezervného kolesa
ďalej a zaháknite obe úchytky.
Otvorené strany úchytiek musia
smerovať v smere jazdy.
12. Zatvorte prázdny držiak rezervného kolesa tak, že budete
pomocou kľúča na kolesá
postupne otáčať obe šesťhranné
skrutky v smere hodinových
ručičiek.
13. Nasaďte kryty nad obe šesťhranné skrutky.
14. Kľúč na kolesá a zdvihák odložte do úložného priestoru pred
zadnými výklopnými dverami.
15. Zatvorte kryt odkladacieho priestoru.
Keď znovu odkladáte rezervné
koleso do držiaka rezervného kolesa,
uvedomte si, že koleso je umiestnené ventilom pneumatiky smerom nad
záhyb držiaka kolesa.
Uloženie poškodeného kolesado batožinového priestoru
Držiak rezervného kolesa nie je
navrhnutý na iné typy pneumatík, ako
je rezervné koleso.
Poškodené koleso, ktoré je širšie ako rezervné koleso, musíte odložiť do
batožinového priestoru a zaistiť
popruhom. Náradie vozidla 3 252.

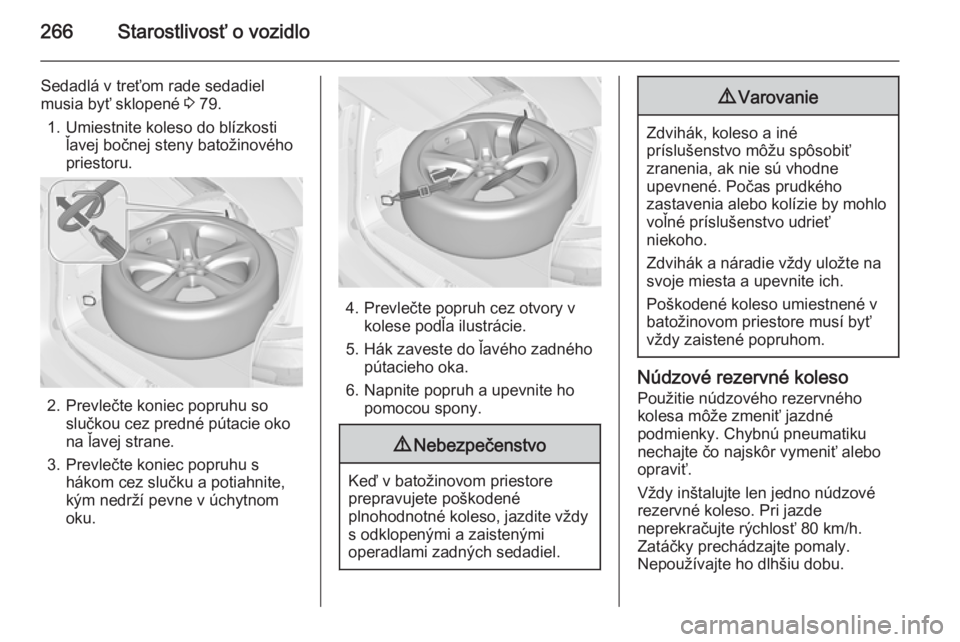

266Starostlivosť o vozidlo
Sedadlá v treťom rade sedadiel
musia byť sklopené 3 79.
1. Umiestnite koleso do blízkosti ľavej bočnej steny batožinového
priestoru.
2. Prevlečte koniec popruhu so slučkou cez predné pútacie oko
na ľavej strane.
3. Prevlečte koniec popruhu s hákom cez slučku a potiahnite,
kým nedrží pevne v úchytnom
oku.
4. Prevlečte popruh cez otvory v kolese podľa ilustrácie.
5. Hák zaveste do ľavého zadného pútacieho oka.
6. Napnite popruh a upevnite ho pomocou spony.
9 Nebezpečenstvo
Keď v batožinovom priestore
prepravujete poškodené
plnohodnotné koleso, jazdite vždy s odklopenými a zaistenými
operadlami zadných sedadiel.
9 Varovanie
Zdvihák, koleso a iné
príslušenstvo môžu spôsobiť
zranenia, ak nie sú vhodne
upevnené. Počas prudkého
zastavenia alebo kolízie by mohlo voľné príslušenstvo udrieť
niekoho.
Zdvihák a náradie vždy uložte na
svoje miesta a upevnite ich.
Poškodené koleso umiestnené v
batožinovom priestore musí byť
vždy zaistené popruhom.
Núdzové rezervné koleso
Použitie núdzového rezervného
kolesa môže zmeniť jazdné
podmienky. Chybnú pneumatiku
nechajte čo najskôr vymeniť alebo
opraviť.
Vždy inštalujte len jedno núdzové
rezervné koleso. Pri jazde
neprekračujte rýchlosť 80 km/h.
Zatáčky prechádzajte pomaly.
Nepoužívajte ho dlhšiu dobu.

Starostlivosť o vozidlo267
Ak je pri ťahaní druhého vozidla
vzadu na vašom vozidle mäkká
pneumatika, namontujte dočasné rezervné koleso dopredu a plnú
pneumatiku dozadu.
Snehové reťaze 3 257.
Smerové pneumatiky Smerové pneumatiky musíte nasadiť
tak, aby sa otáčali v smere jazdy.
Smer otáčania je vyznačený
symbolom (napr. šípkou) na boku
pneumatiky.
Nasledujúce platí pre pneumatiky
inštalované proti smeru otáčania:
■ Jazdné vlastnosti môžu byť nepriaznivo ovplyvnené. Chybnúpneumatiku nechajte čo najskôr
vymeniť alebo opraviť.
■ Jazdite obzvlášť opatrne na vlhkej vozovke a vozovke pokrytej
snehom.Štartovanie pomocou
štartovacích káblov
Neštartujte s rýchlonabíjačkou.
Vozidlo s vybitým akumulátorom
môžete naštartovať pomocou
štartovacích káblov a akumulátora iného vozidla.9 Varovanie
Pri štartovaní motora pomocou
štartovacích káblov buďte
extrémne opatrní. Akékoľvek
odchýlenie sa od nasledujúcich
pokynov môže viesť k zraneniam
alebo poškodeniu následkom
výbuchu akumulátora alebo k
poškozeniu elektrického systému
oboch vozidiel.
9 Varovanie
Zabráňte kontaktu akumulátora s
očami, pokožkou, textíliami a
natretými povrchmi. Kvapalina
obsahuje kyselinou sírovú, ktorá
môže spôsobiť pri priamom
kontakte zranenie a hmotné
škody.
■ Nikdy sa nepohybujte v blízkosti akumulátora s otvoreným ohňom
alebo zdrojom iskier.
■ Vybitý akumulátor môže zamrznúť pri poklese teploty na 0 °C. Pred
pripojením káblov nechajte
akumulátor rozmrznúť.
■ Pri manipulácii s akumulátorom používajte ochranné okuliare a
ochranný odev.
■ Uistite sa, že pomocný akumulátor má rovnaké napätie ako
akumulátor vášho vozidla (12 V).
Jeho kapacita (Ah) nesmie byť
výrazne nižšia, než je kapacita
vybitého akumulátora.
■ Používajte štartovacie káble s izolovanými svorkami a prierezom
minimálne 16 mm 2
(25 mm 2
pre
vznetové motory).
■ Neodpojujte vybitý akumulátor z vozidla.

268Starostlivosť o vozidlo
■ Vypnite všetky nepotrebnéelektrické spotrebiče.
■ Pri núdzovom štartovaní sa nenakláňajte nad akumulátorom.
■ Svorky jedného pomocného káblu sa nesmú dotýkať druhého káblu.
■ Počas procesu štartovania pomocou štartovacích káblov sa
vozidlá nesmú vzájomne dotýkať.
■ Zatiahnite parkovaciu brzdu, zaraďte prevodovku do neutrálu,
automatickú prevodovku do
polohy P.
■ Otvorte ochranné kryty kladných vývodov oboch batérií.Poradie pripojenia káblov:
1. Pripojte červený kábel ku kladnému vývodu pomocného
akumulátora.
2. Pripojte druhý koniec červeného kábla ku kladnému vývodu
vybitého akumulátora.
3. Pripojte čierny kábel k zápornému
vývodu pomocného akumulátora.
4. Pripojte druhý koniec čierneho kábla ku kostriacemu bodu
vozidla, ako napr. k bloku motora alebo skrutkovému spoju v
zavesení motora. Pripojte ho čo
možno najďalej od vybitého akumulátora, najmenej však na
60 cm.
Veďte štartovacie káble tak, aby sa
nemohli dotknúť pohyblivých častí v
motorovom priestore.
Štartovanie motora: 1. Naštartujte motor vozidla s pomocným akumulátorom.2. Po 5 minútach naštartujte druhý motor. Pokusy o naštartovanie by
mali byť vykonávané v intervaloch 1 minúty a nemali by byť dlhšie
než 15 sekúnd.
3. Nechajte obidva motory bežať na voľnobeh približne 3 minúty, s
pripojenými káblami.
4. Zapnite elektrické spotrebiče (napr. svetlomety, vyhrievanie
zadného okna) vozidla, ktoré je
núdzovo štartované.
5. Pri odpojovaní káblov postupujte opačne.

Starostlivosť o vozidlo269Vlečenie
Ťahanie vozidla
Vložte skrutkovač do štrbiny na
krátkom okraji krytu. Kryt uvoľnite
opatrným pohybom skrutkovača do
strany. Odporúčame vložiť handru
medzi skrutkovač a karosériu, aby ste
predišli poškodeniam.
Ťažné oko je uložené spolu s náradím
vozidla 3 252.
Zaskrutkujte ťažné oko doľava až na
doraz tak, aby sa zastavilo v
horizontálnej polohe.
Ťažné lano – alebo lepšie ťažnú tyč – pripojte do ťažného oka.
Ťažné oko sa smie používať len pre
odťahovanie a nie pre vyprosťovanie vozidla.
Zapnite zapaľovanie, aby ste odomkli
zámok riadenia, a aby fungovali
brzdové svetlá, klaksón a stierač
čelného okna.
Zaraďte neutrál.
Výstraha
Jazdite pomaly. Nejazdite trhavo.
Príliš veľké ťažné sily môžu
poškodiť vozidlo.
Ak motor nebeží, budete musieť pri
brzdení a riadení vyvinúť oveľa väčšiu silu.
Prediďte prenikaniu výfukových
plynov z ťahajúceho vozidla
zapnutím cirkulácie vzduchu a
zatvorením okien.
Vozidlá s automatickou prevodovkou:
Vozidlo musí byť odťahované
obrátené smerom dopredu,
rýchlosťou maximálne 80 km/h a maximálne do vzdialenosti 100 km. V ostatných prípadoch alebo ak má
prevodovka poruchu, musí byť
predná náprava zdvihnutá zo zeme.
Vyhľadajte pomoc v servise.
Po dokončení vlečenia odskrutkujte
ťažné oko.
Nasaďte dolnú hranu krytu a zatvorte.

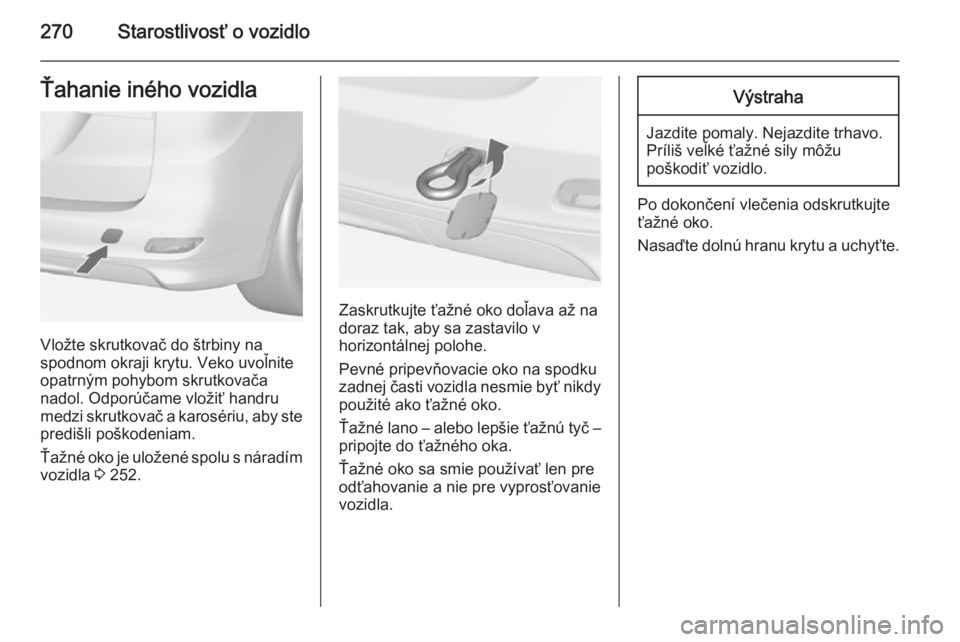

270Starostlivosť o vozidloŤahanie iného vozidla
Vložte skrutkovač do štrbiny na
spodnom okraji krytu. Veko uvoľnite
opatrným pohybom skrutkovača
nadol. Odporúčame vložiť handru
medzi skrutkovač a karosériu, aby ste
predišli poškodeniam.
Ťažné oko je uložené spolu s náradím
vozidla 3 252.
Zaskrutkujte ťažné oko doľava až na
doraz tak, aby sa zastavilo v
horizontálnej polohe.
Pevné pripevňovacie oko na spodku
zadnej časti vozidla nesmie byť nikdy použité ako ťažné oko.
Ťažné lano – alebo lepšie ťažnú tyč – pripojte do ťažného oka.
Ťažné oko sa smie používať len pre
odťahovanie a nie pre vyprosťovanie
vozidla.
Výstraha
Jazdite pomaly. Nejazdite trhavo.
Príliš veľké ťažné sily môžu
poškodiť vozidlo.
Po dokončení vlečenia odskrutkujte
ťažné oko.
Nasaďte dolnú hranu krytu a uchyťte.
