Istmed, turvaistmed55Turvapadjasüsteem
Turvapadjasüsteem koosneb
mitmest alamsüsteemist, sõltuvalt
varustuse hulgast.
Rakendumise korral täitub turvapadi
millisekundite jooksul. Ka
turvapatjade tühjenemine toimub nii
kiiresti, et see jääb kokkupõrke korral sageli märkamatuks.9 Hoiatus
Vale käsitsemise korral võivad
turvapadjasüsteemid rakenduda plahvatuselaadselt.
Märkus
Turvapadjasüsteemid ja
turvavööeelpinguti juhtelektroonika
paiknevad keskkonsooli piirkonnas. Sellesse piirkonda ei tohi panna
mitte mingisuguseid magnetilisi
esemeid.
Turvapatjade katetele ei tohi
kinnitada esemeid ja neid ei tohi
katta mingite muude materjalidega.
Iga turvapadi rakendub ainult ühe
korra. Rakendunud turvapadjad
tuleb lasta välja vahetada
hooldustöökojas. Lisaks sellele võib
osutuda vajalikuks rooliratta,
armatuurlaua, kattepaneelide,
uksetihendite, käepidemete ja
istmete väljavahetamine.
Turvapadjasüsteemis ei tohi teha
mingeid muudatusi, sest see
muudab kehtetuks sõiduki
tüübikinnituse.
Turvapatjade täitumisel eralduvad
kuumad gaasid võivad põhjustada
põletusi.
Turvapadjasüsteemide märgutuli v
3 109.
Esiturvapadjasüsteem Esiturvapadjasüsteem koosneb
roolis asuvast turvapadjast ja
kaassõitja pool armatuurlauas
asuvast turvapadjast. Neid võib ära
tunda tähise AIRBAG järgi.
Sellekohane hoiatussilt on ka näha
armatuurlaua küljel, kui juhi
kõrvalistmel sõitja uks on avatud, või
on eesmise kaassõitja päikesesirmil.
Esiturvapadjasüsteem rakendub
teatud tugevusega eesmise löögi
korral. Süüde peab olema sisse
lülitatud.

56Istmed, turvaistmed
Täitunud turvapadjad pehmendavad
lööki, vähendades eesistujatel
oluliselt ülakeha ja pea vigastamise
ohtu.
9 Hoiatus
Optimaalne kaitse on tagatud
ainult õiges asendis istme korral.
Istme asend 3 39.
Turvapadja täitumise piirkond
tuleb hoida takistustest vaba.
Pingutada turvavöö õigesti ja
fikseerida kindlalt. Turvapadi
pakub ainult sel juhul kaitset.
Külgturvapadjasüsteem
Külgturvapadjasüsteem koosneb
turvapatjadest kummagi esiistme
seljatoes. Neid võib ära tunda tähise
AIRBAG järgi.
Külgturvapadjasüsteem rakendub
teatud tugevusega külgmise löögi
korral. Süüde peab olema sisse
lülitatud.
Täitunud turvapadjad pehmendavad
lööki, vähendades sellega
külgkokkupõrkel märgatavalt ülakeha ja vaagna vigastuste ohtu.
9 Hoiatus
Hoida turvapadja täitumise
piirkond takistustest vaba.
Märkus
Kasutada tohib ainult selliseid
kaitsvaid istmekatteid, mis on selle
sõiduki jaoks heaks kiidetud. Tuleb olla ettevaatlik ja turvapatju mitte
katta.

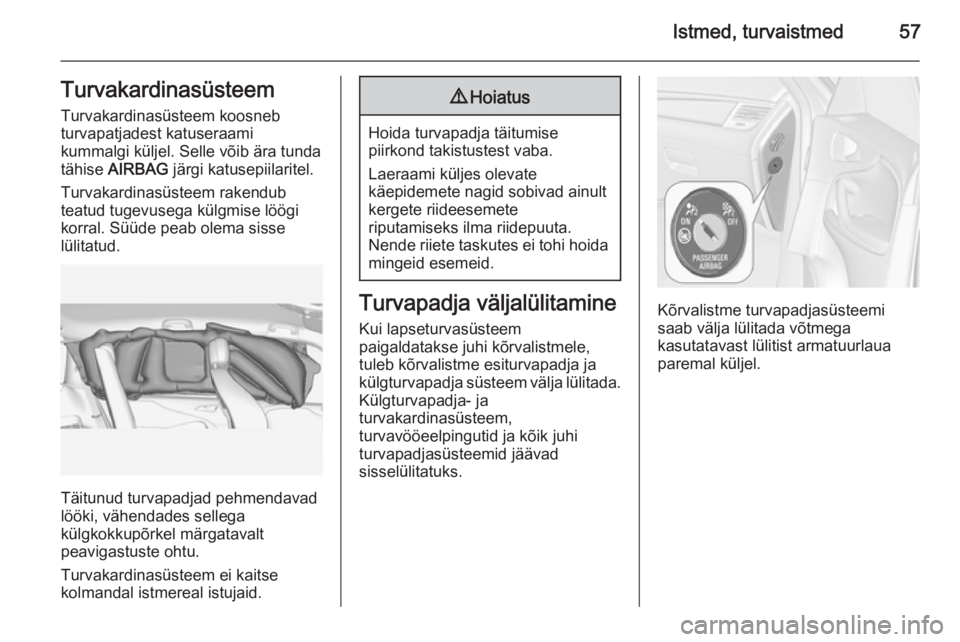

Istmed, turvaistmed57Turvakardinasüsteem
Turvakardinasüsteem koosneb
turvapatjadest katuseraami
kummalgi küljel. Selle võib ära tunda
tähise AIRBAG järgi katusepiilaritel.
Turvakardinasüsteem rakendub
teatud tugevusega külgmise löögi
korral. Süüde peab olema sisse
lülitatud.
Täitunud turvapadjad pehmendavad
lööki, vähendades sellega
külgkokkupõrkel märgatavalt
peavigastuste ohtu.
Turvakardinasüsteem ei kaitse
kolmandal istmereal istujaid.
9 Hoiatus
Hoida turvapadja täitumise
piirkond takistustest vaba.
Laeraami küljes olevate
käepidemete nagid sobivad ainult
kergete riideesemete
riputamiseks ilma riidepuuta.
Nende riiete taskutes ei tohi hoida mingeid esemeid.
Turvapadja väljalülitamine
Kui lapseturvasüsteem
paigaldatakse juhi kõrvalistmele,
tuleb kõrvalistme esiturvapadja ja
külgturvapadja süsteem välja lülitada. Külgturvapadja- ja
turvakardinasüsteem,
turvavööeelpingutid ja kõik juhi
turvapadjasüsteemid jäävad
sisselülitatuks.Kõrvalistme turvapadjasüsteemi
saab välja lülitada võtmega
kasutatavast lülitist armatuurlaua
paremal küljel.

58Istmed, turvaistmed
Asendi valimiseks tuleb kasutada
süütevõtit:OFF *=juhi kõrvalistme
turvapadjad on välja
lülitatud ja kokkupõrke
korral ei täitu.
Keskkonsoolil põleb
märgutuli OFF *.
Lapseturvasüsteemi saab
paigaldada vastavalt
tabelile Lapseturvaistme
kinnituskohad 3 60.
Täiskasvanu ei tohi istuda juhi kõrvalistmel.ON V=juhi kõrvalistme
turvapadjad on
rakendatud.
Lapseturvasüsteemi ei ole
lubatud paigaldada.9 Oht
Surmava vigastuse oht lapsele,
kasutades lapseturvasüsteemi
juhi kõrvalistmel, kui turvapadi on
sisse lülitatud.
Surmava vigastuse oht juhi kõrval
istuvale täiskasvanule, kui
turvapadi on välja lülitatud.
Kui märgutuli ON V süttib pärast
süüte sisselülitamist ligikaudu 60 sekundiks, täitub eesmine
kaassõitja turvapadjasüsteem
kokkupõrke korral.
Kui korraga põlevad mõlemad
märgutuled, on süsteemis rike.
Süsteemi olekut ei ole võimalik
kindlaks teha, seetõttu ei tohi keegi
istuda juhi kõrvalistmel. Pöörduda
kohe hooldustöökotta.
Olekut saab muuta ainult siis, kui
sõiduk on peatunud ja süüde välja
lülitatud.
Olek jääb püsima järgmise
muudatuseni.
Turvapadja väljalülitamise märgutuli 3 109.

Istmed, turvaistmed59Laste turvaistmedLapseturvasüsteem
Me soovitame Opeli
lapseturvasüsteemi, mis on
spetsiaalselt sõiduki tarvis
kohandatud.
Lapse turvaistme kasutamisel tuleb
tähelepanu pöörata alljärgnevatele
kasutus- ja paigaldusjuhistele ning
tutvuda lapse turvaistmega kaasneva juhendiga.
Alati tuleb täita kohalikke või riiklikke
nõudeid. Mõnes riigis on keelatud
lapseturvasüsteemi kasutamine
teatud istmetel.9 Hoiatus
Lapse turvaistme kasutamisel juhi
kõrvalistmel peab selle istme
turvapadjasüsteem olema välja
lülitatud. Vastasel korral võib laps
turvapatjade rakendumisel saada
eluohtlikke vigastusi.
Eriti oluline on seda nõuet järgida
juhul, kui juhi kõrvalistmel
kasutatakse seljaga sõidusuunas
olevat lapse turvaistet.
Turvapadja väljalülitamine 3 57.
Turvapadja silt 3 55.
Õige süsteemi valimine Lapseturvaistet on kõige mugavam
kinnitada tagaistmetele.
Laps peab istuma autos seljaga
sõidusuunas nii kaua, kuni tema
vanus seda võimaldab. See tagab, et
lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.
Sobivad on lapseturvasüsteemid, mis vastavad kehtivatele UN ECE
eeskirjadele. Tutvuge kohalike
õigusnormidega
lapseturvasüsteemide kohustusliku
kasutamise kohta.
Veenduda, et valitud turvaiste on
mõeldud paigaldamiseks Teie sõiduki
tüüpi sõidukisse.
Veenduda, et lapseturvasüsteemipaigalduskoht sõidukis on õige (vt vastavaid silte).
Lapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.
Kui lapse turvaistet ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või sõidukist eemaldada.
Märkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi
katta mingite muude materjalidega.
Lapse turvaiste, mis on avariis surve
all olnud, tuleb välja vahetada.

60Istmed, turvaistmedLapse turvaistme kinnituskohad
Lubatud võimalused lapse turvasüsteemi paigaldamiseks
Kaal ja vanuserühm
Kõrvalistuja istmelTeise rea
äärmistel
istekohtadelTeise rea
keskmisel
istekohalKolmandas
istmereas
sisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kg
või kuni umbes 10 kuudXU 1UXURühm 0+: kuni 13 kg
või umbes 2 aastatXU 1UXURühm I: 9 kuni 18 kg
või umbes 8 kuud kuni 4 aastatXU 1UXURühm II: 15 kuni 25 kg
või umbes 3 kuni 7 aastatXXUXURühm III: 22 kuni 36 kg
või umbes 6 kuni 12 aastatXXUXU1=Kui lapseturvasüsteem on kinnitatud kolmepunktiturvavööga, tuleb istme kõrgus seada kõige ülemisse asendisse ja veenduda, et sõiduki turvavöö on suunatud ülemisest kinnituspunktist ettepoole. Reguleerige istme seljatoe kalle
võimalikult vertikaalsesse asendisse, et vöö oleks pandla poolel pingul.U=Lubatud koos kolmepunktikinnitusega turvavööga.X=Selles kaalurühmas ei ole lapseturvasüsteem lubatud.

Istmed, turvaistmed61
Lubatud võimalused lapse turvasüsteemi ISOFIX paigaldamiseks
KaalurühmSuurusrühmKinnitamineKõrvalistuja
istmelTeise rea
äärmistel
istekohtadelTeise rea
keskmisel
istekohalKolmandas
istmereasRühm 0: kuni 10 kgEISO/R1XILXXRühm 0+: kuni 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXRühm I: 9 kuni 18 kgDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXRühm II: 15 kuni 25 kg või 3-
kuni 7-aastaneXILXXRühm III: 22 kuni 36 kg või
umbes 6 kuni 12 aastatXILXXIL=Kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIX turvasüsteemidel.
ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF=Sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX lapseturva‐
süsteemidel.X=Selles kaalurühmas ei ole ISOFIX lapseturvasüsteem lubatud.

62Istmed, turvaistmed
ISOFIX suurusrühm ja istmeseadeA - ISO/F3=Näoga sõidu suunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kg.B - ISO/F2=Näoga sõidu suunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 - ISO/F2X=Näoga sõidu suunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.C - ISO/R3=Seljaga sõidu suunas paiknev lapse turvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kg.D - ISO/R2=Seljaga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas kuni 18 kg.E - ISO/R1=Seljaga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas kuni 13 kg.
