2014.5 OPEL ZAFIRA C Omaniku käsiraamat (in Estonian)

Sõitmine ja töörežiim167
sõiduk kõrgema õhutemperatuuriga
kohta, kuni AdBlue on vedelaks
muutunud.
Märkus
Kui keerate täitmistorult kaitsva
korgi maha, võivad sealt väljuda
ammoniaagiaurud. Ärge hingake
sisse, sest need on ebameeldiva
lõhnaga. Aurud pole
sissehingamisel tervisele
kahjulikud.
Sõiduk peab olema pargitud tasasele pinnale.
AdBlue paagi täitmistoru asub
kütusepaagi täiteava luugi taga.
Kütusepaagi täiteava luuk on sõiduki
tagaosas paremal pool.
Kütusepaagi täiteava luuki on
võimalik avada ainult siis, kui sõiduki
lukustus on avatud.
1. Eemaldage süütevõti süütelukust.
2. Sulgege kõik uksed, et ammoniaagiaurud sõiduki salongi
ei pääseks.
3. Tõmmake kütusepaagi täiteava luuki süvendi juurest ja avage see
3 211.
4. Keerake täitmistorult kaitsev kork
ära.
5. Avage AdBlue kanister.
6. Kinnitage vooliku üks ots kanistrile ja keerake teine ots
täitmistoru külge.
7. Tõstke kanister üles ja valage see
tühjaks.
8. Keerake voolik täitmistoru küljest lahti.
9. Paigaldage kaitsev kork ja keerake seda päripäeva, kuni seelukustub.
Märkus
Kõrvaldage AdBlue kanister ja voolik
järgides keskkonnanõudeid.
AdBlue vahetamine Kui viimase 2 aasta jooksul lisatakse
AdBlue'd alla 5 liitri, siis tuleb
allesjäänud vedelik välja vahetada
AdBlue piiratud kasutusaja tõttu.Ettevaatust
Tähele panemata jätmine võib
kahjustada selektiivset
katalüütilist
redutseerimissüsteemi.

168Sõitmine ja töörežiimAutomaatkäigukast
Automaatkäigukast võimaldab käsitsi
käiguvahetust (käsilülitusrežiim) või
automaatset käiguvahetust
(automaatrežiim).
Käigunäidik
Käigunäidikult näeb režiimi ja valitud
käiku.
KäigukangP=Parkimisasend, rattad on
blokeeritud; lülitada sisse ainult
siis, kui sõiduk on peatunud ja
seisupidur rakendatudR=tagasikäik, lülitada sisse ainult
siis, kui sõiduk ei liiguN=neutraalasendD=kõikide käikude automaatne
lülitamine.
Käigukangi saab asendist P muusse
asendisse liigutada ainult siis, kui süüde on sisse lülitatud ja
piduripedaal alla vajutatud.
Kui piduripedaali ei ole rakendatud,
põleb märgutuli j.
Kui käigukang ei ole asendis P, kui
süüde on välja lülitatud, vilguvad
märgutuled j ja P.
Käigukangi lükkamiseks asendisse
P või R tuleb vajutada
vabastusnuppu.
Mootorit saab käivitada ainult siis, kui käigukang on asendis P või N. Kui
käigukang on asendis N, tuleb enne
käivitamist vajutada piduripedaali või
rakendada seisupidur.

Sõitmine ja töörežiim169
Käigu sisselülitamise ajal ei tohi
vajutada gaasipedaali. Gaasipedaali
ja piduripedaali ei tohi kunagi
vajutada samaaegselt.
Kui käik on sisse lülitatud, hakkab
sõiduk piduri vabastamisel aeglaselt
liikuma.
Mootoriga pidurdamine Mootori pidurdusjõu
ärakasutamiseks tuleb allamäge
sõites aegsasti sisse lülitada
madalam käik, vt käsilülitusrežiimi.
Sõiduki edasi-tagasi"kiigutamine"
Sõidukit tohib kiigutada ainult siis, kui see on liiva, porri või lumme kinni
jäänud. Liigutada käigukangi
vaheldumisi asendisse D ja R. Sel
ajal tuleb vältida mootori suurt
pöörlemissagedust ja järsku
gaasipedaali vajutamist.
Parkimine Rakendada seisupidur ja seadakäigukang asendisse P.Süütevõtit on võimalik eemaldada
ainult siis, kui käigukang on
asendis P.
Käsilülitusrežiim
Liigutada käigukang asendist D
vasakule ja seejärel ette või taha.
<=Kõrgem käik.]=Madalam käik.
Kõrgema käigu valimisel liiga väikese
sõidukiiruse korral või madalama käigu valimisel liiga suure
sõidukiiruse korral ei lülitu käik sisse.
Juhi infoekraanile võib ilmuda vastav teade.
Käsilülitusrežiimis ei põhjusta mootori suur pöörlemiskiirus kõrgema käigu
automaatset sisselülitumist.
Elektroonilised
sõiduprogrammid ■ Pärast külmkäivitust suurendab töötemperatuuri programm mootoripöörlemissagedust, et soojendadakatalüüsmuundur vajaliku
temperatuurini.
■ Automaatne tühikäigufunktsioon lülitab automaatselt sisse
tühikäigu, kui sõiduk on peatatud
sisselülitatud edasikäiguga ja
piduripedaal on alla vajutatud.
■ SPORT režiimis toimub käiguvahetus mootori suuremal
pöörlemissagedusel (v.a juhul, kui
püsikiiruse regulaator on sisse
lülitatud). SPORT režiim 3 176.

170Sõitmine ja töörežiim
■ Eriprogrammid kohandavadautomaatselt käiguvahetuspunkte,
kui sõidetakse mäest üles või alla.
■ Lume või jää tingimustes või muudel libedatel pindadel
käivitades valib elektrooniline
käigukasti juhtseadis automaatselt
kõrgema käigu.
Sundallavahetus Kui automaatrežiimis vajutada
gaasipedaal täiesti põhja, lülitub
käigukast sõltuvalt mootori
pöörlemiskiirusest madalamale
käigule.
Rike
Rikke korral süttib märgutuli g.
Peale selle kuvatakse juhi
infokeskuses numberkood või
sõidukiteade. Sõidukiteated 3 121.
Käigukast ei vaheta enam
automaatselt käike. Käike käsitsi
lülitades on võimalik sõitu jätkata.Rakendub ainult kõrgeim käik.
Olenevalt rikkest võib
käsilülitusrežiimis rakenduda ka
teine käik. Vahetada käike ainult
seisva sõiduki korral.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Elektritoite katkestus
Elektritoite katkestuse korral ei ole
võimalik lükata käigukangi asendist
P muusse asendisse. Süütevõtit ei
ole võimalik süütelukust eemaldada.
Kui sõiduki aku laetustase on liiga
madal, tuleb sõiduki käivitamiseks
kasutada abijuhtmeid 3 260.
Kui tõrke põhjuseks ei ole sõiduki
aku, tuleb vabastada käigukang.
1. Rakendada seisupidur.
2. Vabastada käigukangi ümbris keskkonsooli esiosast, tõsta üles
ja pöörata vasakule.

Sõitmine ja töörežiim171
3. Lükata kruvikeeraja avasse niikaugele, kui võimalik, ja liigutada
käigukang asendist P või N välja.
Käigukangi lükkamisel tagasi
asendisse P või N lukustub
käigukang uuesti sellesse
asendisse. Lasta tõrke põhjus
hooldustöökojas kõrvaldada.
4. Paigaldada käigukangi ümbris keskkonsoolile ja seada see
paika.Käsilülituskäigukast
Tagasikäigu sisselülitamiseks
(sõiduk ei tohi liikuda) tuleb vajutada
siduripedaali, oodata kolm sekundit,
vajutada käigukangil olevat nuppu
ning lükata käigukang tagasikäigu
asendisse.
Kui käik sisse ei lülitu, lükata
käigukang neutraalasendisse,
vabastada siduripedaal, vajutada
siduripedaal uuesti alla ja proovida
veel kord tagasikäiku sisse lülitada.
Sidurit ei tohi asjatult libistada.
Siduri lahutamiseks tuleb
siduripedaal täielikult alla vajutada.
Siduripedaalile ei tohi toetada jalga.Ettevaatust
Sõitmise ajal ei soovitata kätt
pidevalt käigukangil hoida.

172Sõitmine ja töörežiimPidurid
Pidurisüsteem koosneb kahest
sõltumatust pidurikontuurist.
Ühe pidurikontuuri rikke korral on
võimalik sõidukit pidurdada teise
pidurikontuuri abil. Pidurdusvõimsus
saavutatakse siiski ainult pedaali
tugeval vajutamisel. Selleks on vaja
oluliselt rohkem jõudu.
Pidurdusteekond on pikem. Enne
sõidu jätkamist tuleb pöörduda abi
saamiseks hooldustöökoja poole.
Kui mootor ei tööta, kaob
pidurivõimendi mõju pärast üht või
kaht vajutust piduripedaalile. Pärast
seda rakenduvad pidurid sama
tõhusalt, kuid selleks on vaja
kasutada palju rohkem jõudu. Seda
tuleb kindlasti meeles pidada sõiduki
pukseerimisel.
Märgutuli R 3 110.
ABS pidurisüsteem
Blokeerumisvastane pidurisüsteem
(ABS) väldib rataste blokeerumist.ABS alustab pidurdusjõu
reguleerimist kohe, kui ratas hakkab
blokeeruma. Sõiduki juhitavus säilib
ka tugeval pidurdamisel.
ABS-i rakendumisest annab märku
piduripedaali pulseerimine ja
reguleerimisprotsessi müra.
Optimaalseks pidurdamiseks tuleb
hoida piduripedaal pidurdamise
lõpuni täielikult all pööramata
tähelepanu pedaali pulseerimisele.
Piduripedaali tuleb vajutada
muutumatu jõuga.
Pärast sõidu alustamist teeb süsteem
isetesti, mis võib olla kuuldav.
Märgutuli u 3 111.
Kohandatavad pidurituled
Maksimaalse jõuga pidurdamisel
vilguvad ABSi rakendumisel kõik
kolm pidurituld.Rike9 Hoiatus
ABS-süsteemi tõrke korral võivad
rattad tavalisest suurema
pidurdusjõu tõttu blokeeruda.
ABS-i eelised ei ole enam
kasutatavad. Tugeva pidurdamise korral võib sõiduk kaotada
juhitavuse ja kõrvale kalduda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.

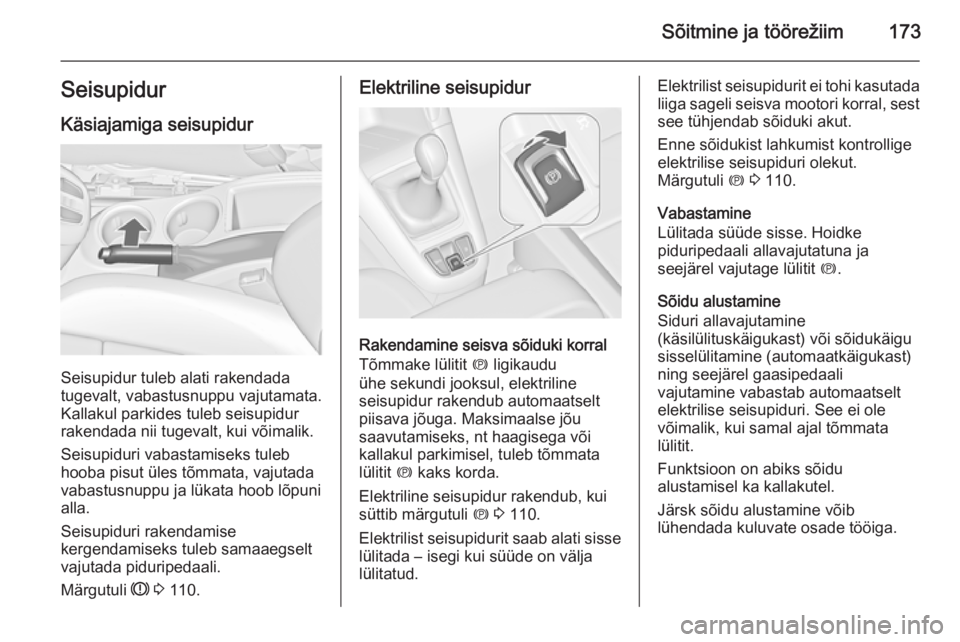

Sõitmine ja töörežiim173Seisupidur
Käsiajamiga seisupidur
Seisupidur tuleb alati rakendada
tugevalt, vabastusnuppu vajutamata.
Kallakul parkides tuleb seisupidur
rakendada nii tugevalt, kui võimalik.
Seisupiduri vabastamiseks tuleb
hooba pisut üles tõmmata, vajutada
vabastusnuppu ja lükata hoob lõpuni
alla.
Seisupiduri rakendamise
kergendamiseks tuleb samaaegselt
vajutada piduripedaali.
Märgutuli R 3 110.
Elektriline seisupidur
Rakendamine seisva sõiduki korral
Tõmmake lülitit m ligikaudu
ühe sekundi jooksul, elektriline seisupidur rakendub automaatselt
piisava jõuga. Maksimaalse jõu
saavutamiseks, nt haagisega või
kallakul parkimisel, tuleb tõmmata
lülitit m kaks korda.
Elektriline seisupidur rakendub, kui
süttib märgutuli m 3 110.
Elektrilist seisupidurit saab alati sisse
lülitada – isegi kui süüde on välja
lülitatud.
Elektrilist seisupidurit ei tohi kasutada
liiga sageli seisva mootori korral, sest see tühjendab sõiduki akut.
Enne sõidukist lahkumist kontrollige
elektrilise seisupiduri olekut.
Märgutuli m 3 110.
Vabastamine
Lülitada süüde sisse. Hoidke
piduripedaali allavajutatuna ja
seejärel vajutage lülitit m.
Sõidu alustamine
Siduri allavajutamine
(käsilülituskäigukast) või sõidukäigu sisselülitamine (automaatkäigukast)ning seejärel gaasipedaali
vajutamine vabastab automaatselt
elektrilise seisupiduri. See ei ole
võimalik, kui samal ajal tõmmata
lülitit.
Funktsioon on abiks sõidu
alustamisel ka kallakutel.
Järsk sõidu alustamine võib
lühendada kuluvate osade tööiga.

174Sõitmine ja töörežiim
Dünaamiline pidurdamine liikuva
sõiduki korral
Kui sõiduk liigub ja lülitit m hoitakse
ülestõmmatuna, aeglustab elektrilise
seisupiduri süsteem sõidukit, kuid
seisupidurit ei rakendata staatiliselt.
Niipea, kui lüliti m vabastatakse,
lõpeb dünaamiline pidurdamine.
Rike
Elektrilise seisupiduri tõrkerežiimile osutatakse märgutule j ja koodi või
sõidukiteatega, mis kuvatakse juhi infokeskuses (DIC). Sõidukiteated
3 121.
Elektrilise seisupiduri rakendamine:
tõmmake ja hoidke lülitit m rohkem
kui 5 sekundit. Kui märgutuli m põleb,
on elektriline seisupidur rakendatud.
Elektrilise seisupiduri vabastamine:
vajutage ja hoidke lülitit m rohkem kui
2 sekundit. Kui märgutuli m kustub,
on elektriline seisupidur vabastatud.
Märgutuli m vilgub: elektriline
seisupidur ei ole täielikult rakendatud
või vabastatud. Pideva vilkumise
korral vabastage elektriline
seisupidur ja korrake rakendamist.Pidurivõimendi
Piduripedaali kiirel ja tugeval
vajutamisel rakendatakse
automaatselt maksimaalset
pidurdusjõudu.
Piduripedaali tuleb vajutada
muutumatu jõuga seni, kuni on vaja pidurdada maksimaalse
pidurdusjõuga. Piduripedaali
vabastamisel väheneb automaatselt
maksimaalne pidurdusjõud.
Tõusul paigaltvõtu
abisüsteem
See süsteem aitab vältida soovimatut liikumist kallakul sõitu alustades.
Jalgpiduri vabastamisel pärast
kallakul peatumist jäävad pidurid veel
ligikaudu kaheks sekundiks peale. Pidurid vabanevad automaatselt,
niipea kui sõiduk alustab
kiirendamist.
Tõusul paigaltvõtu abisüsteem ei ole
kasutatav toimingu Autostop ajal.Sõidu kontrollüksus
Veojõukontrollisüsteem Veojõukontrolli süsteem on osa
elektroonilisest stabiilsuskontrollist.
Veojõukontrollisüsteem suurendab
vajadusel sõidustabiilsust, sõltumata
teekatte omadustest või rehvide
haardumisest, vältides veorataste
tühipöörlemist.
Niipea kui tekib veorataste
tühipöörlemine, vähendatakse
mootori võimsust ja enim
tühipöörlevat ratast pidurdatakse
eraldi. See suurendab oluliselt sõidu
stabiilsust libedal teel.
Veojõukontrollisüsteem on töövalmis
niipea, kui märgutuli b kustub.
Kui süsteem on sisse lülitatud, vilgub märgutuli b.
