Instrumentos y mandos119
ParpadeaEl freno de estacionamiento eléctrico
no está accionado o soltado por com‐ pleto. Conecte el encendido, pise el
pedal del freno e intente reiniciar el
sistema soltando primero el freno de
estacionamiento eléctrico y luego
aplicándolo. Si m sigue parpa‐
deando, no conduzca y recurra a la
ayuda de un taller.
Avería del freno de
estacionamiento eléctrico j se enciende o parpadea en amari‐
llo.
Se enciende El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 184.
Parpadea El freno de estacionamiento eléctrico
está en modo de mantenimiento. De‐
tenga el vehículo, accione y suelte el
freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El
sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 184.
Cambio a una marcha más
larga
[ se enciende en verde como testigo
de control o aparece como símbolo
en el centro de información del con‐
ductor (con pantalla de gama alta o
combi de gama alta) cuando se reco‐ mienda cambiar a una marcha más
larga para ahorrar combustible.
En algunas versiones, la indicación
de cambio de marcha aparece como
página completa en el centro de in‐
formación del conductor.
Asistente de conducción EcoFlex
3 136.
Dirección asistida
c se enciende en amarillo.
Se enciende cuando la
dirección asistida es limitada
La dirección asistida se limita por un
sobrecalentamiento del sistema. El
testigo de control se apaga cuando el
sistema se ha enfriado.
Sistema stop-start 3 171.

120Instrumentos y mandos
Se enciende cuando la
dirección asistida está
desactivada Avería en el sistema de la dirección
asistida. Recurra a un taller.
Aviso de cambio de carril
) se enciende en verde o parpadea
en amarillo.
Se enciende en verde
El sistema está conectado y listo para funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Asistente de aparcamiento por ultrasonidos
r se enciende en amarillo.
Avería en el sistema
o
Avería porque los sensores están su‐
cios o cubiertos de nieve o hieloo
Interferencias causadas por fuentes
externas de ultrasonidos. Una vez eli‐
minada la fuente de las interferen‐
cias, el sistema funcionará con nor‐
malidad.
Haga subsanar la causa de la avería del sistema en un taller.
Asistente de aparcamiento por ultra‐
sonidos 3 207.
Control electrónico de
estabilidad desactivado n se enciende en amarillo.
El sistema está desactivado.
Control electrónico de
estabilidad y sistema de
control de tracción b se enciende o parpadea en amari‐
llo.Se enciende
Hay una avería en el sistema. Se
puede continuar conduciendo. Sin
embargo, la estabilidad de marcha
puede empeorar dependiendo del es‐ tado de la calzada.
Haga subsanar la causa de la avería
en un taller.
Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del mo‐
tor y el vehículo puede frenarse un
poco automáticamente.
Control electrónico de estabilidad
3 187 , Sistema de control de tracción
3 186.
Sistema de control de
tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Precalentamiento
! se enciende en amarillo.

Instrumentos y mandos121
La preincandescencia está activada.
Se activa sólo si la temperatura exte‐
rior es baja.
Filtro de partículas diésel
% se enciende o parpadea en ama‐
rillo.
El filtro de partículas diésel debe lim‐
piarse.
Siga conduciendo hasta que % se
apague. Procure que el régimen del motor no baje de las 2000 rpm.
Se enciende
El filtro de partículas diésel está lleno. Inicie el proceso de limpieza cuanto
antes.
Parpadea
Se ha alcanzado la capacidad má‐
xima del filtro. Inicie el proceso de
limpieza inmediatamente para que no se dañe el motor.
Filtro de partículas diésel 3 174, sis‐
tema de parada-arranque 3 171.AdBlue
Y se enciende o parpadea en amari‐
llo.
Se enciende
La velocidad máxima se limitará a
100 km/h la próxima vez que arran‐
que.
Parpadea Limitación adicional de velocidad má‐
xima hasta evitar que se vuelva a
arrancar.
AdBlue 3 176.
Sistema de control de
presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐ cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.Parpadea
Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control per‐
manece encendido. Recurra a un ta‐
ller.
Presión de aceite del
motor
I se enciende en rojo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marchaAtención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el
bloqueo de las ruedas motrices.

122Instrumentos y mandos
1. Pise el embrague.
2. Ponga el cambio en punto muerto, palanca selectora en N.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante. Durante una parada au‐
tomática (Autostop), la unidad de
servofreno se mantendrá opera‐
tiva.
No saque la llave hasta que el ve‐ hículo no se encuentre detenido.
De lo contrario, el bloqueo del vo‐ lante podría accionarse por sor‐presa.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 240.
Nivel de combustible bajo
i se enciende o parpadea en ama‐
rillo.
Se enciende El nivel en el depósito de combustible
es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el de‐ pósito.
Catalizador 3 175.
Purga del sistema de combustible
diésel 3 246.
Inmovilizador d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Potencia del motor
reducida # se enciende en amarillo.Se limita la potencia del motor. Recu‐
rra a un taller.
Luces exteriores
8 se enciende en verde.
Las luces exteriores están encendi‐
das 3 144.
Luz de carretera
C se enciende en azul.
Se enciende cuando la luz de carre‐
tera está conectada, durante las rá‐
fagas 3 145 o cuando la luz de ca‐
rretera está conectada con el asis‐
tente de luz de carretera o el ajuste
inteligente del alcance 3 148.
Asistente de luz de
carretera l se enciende en verde.
El asistente de luz de carretera o el
ajuste inteligente del alcance están
activados 3 146, 3 148.

Instrumentos y mandos123Sistema de faros
adaptativos
f se enciende o parpadea en amari‐
llo.
Se enciende
Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea El sistema está cambiado a luz de
cruce simétrica.
Después de conectar el encendido, el
testigo de control f parpadea durante
unos 4 segundos para recordarle que se ha activado el sistema 3 147.
Control automático de las luces 3 145.
Luces antiniebla > se enciende en verde.
Los faros antiniebla están conecta‐
dos 3 153.Piloto antiniebla
r se enciende en amarillo.
El piloto antiniebla está encendido
3 153.
Líquido de lavado bajo
G se enciende en amarillo.
El nivel del líquido de lavado está
bajo.
Líquido de lavado 3 243.
Regulador de velocidad m se enciende en blanco o verde.
Se enciende en blanco
El sistema está encendido.
Se enciende en verde El regulador de velocidad está acti‐
vado.
Regulador de velocidad 3 190.Control de velocidad
adaptable
m se enciende en blanco o verde.
Se enciende en blanco
El sistema está encendido.
Se enciende en verde
El control de velocidad adaptable
está activado.
Control de velocidad adaptable
3 193.
Detectado vehículo
precedente A se enciende en verde.
Se ha detectado un vehículo prece‐
dente en el mismo carril.
Control de velocidad adaptable
3 193, Alerta de colisión frontal
3 200.
Puerta abierta
h se enciende en rojo.

124Instrumentos y mandos
Está abierta una puerta o el portón
trasero.Pantallas de
información
Centro de información del
conductor
El centro de información del conduc‐
tor (DIC) se encuentra en el cuadro de instrumentos entre el velocímetroy el cuentarrevoluciones. Está dispo‐
nible como pantalla de gama media o alta o como pantalla combi de alta
gama.La pantalla de gama media indica lo
siguiente:
■ cuentakilómetros total
■ cuentakilómetros parcial
■ algunos testigos de control
■ información del vehículo
■ información del viaje / combustible
■ mensajes del vehículo, mostrados como códigos numéricos 3 131.

Instrumentos y mandos125
En la pantalla de gama alta, pueden
seleccionarse los siguientes menús
principales pulsando el botón MENU:
■ Menú de información del vehículo
■ Menú de informanción viaje/
combustible
En la pantalla combi de gama alta, las
páginas de menú pueden seleccio‐ narse pulsando el botón MENU; los
símbolos de los menús se muestran
en la línea superior de la pantalla:
■ X Menú de información del
vehículo
■ W Menú de informanción viaje/
combustible
■ s Menú de información ECO
Algunas de las funciones mostradas
varían cuando el vehículo está en
marcha y cuando está parado. Algu‐
nas funciones sólo están disponibles
cuando el vehículo está en marcha.
Personalización del vehículo 3 139.
Ajustes memorizados 3 24.
Selección de menús y funciones
Los menús y las funciones se pueden seleccionar mediante los botones en
la palanca de los intermitentes.
Pulse el botón MENU para cambiar
entre menús o para volver de un sub‐ menú al siguiente nivel superior del
menú.

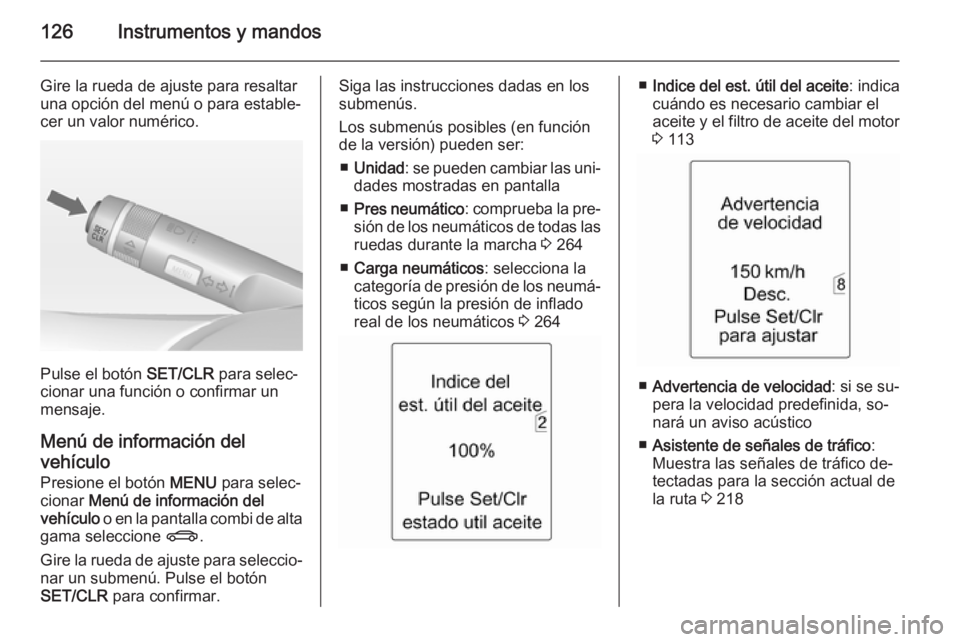

126Instrumentos y mandos
Gire la rueda de ajuste para resaltar
una opción del menú o para estable‐
cer un valor numérico.
Pulse el botón SET/CLR para selec‐
cionar una función o confirmar un
mensaje.
Menú de información del
vehículo
Presione el botón MENU para selec‐
cionar Menú de información del
vehículo o en la pantalla combi de alta
gama seleccione X.
Gire la rueda de ajuste para seleccio‐
nar un submenú. Pulse el botón
SET/CLR para confirmar.
Siga las instrucciones dadas en los
submenús.
Los submenús posibles (en función
de la versión) pueden ser:
■ Unidad : se pueden cambiar las uni‐
dades mostradas en pantalla
■ Pres neumático : comprueba la pre‐
sión de los neumáticos de todas las ruedas durante la marcha 3 264
■ Carga neumáticos : selecciona la
categoría de presión de los neumá‐ ticos según la presión de inflado
real de los neumáticos 3 264■ Indice del est. útil del aceite : indica
cuándo es necesario cambiar el
aceite y el filtro de aceite del motor
3 113
■ Advertencia de velocidad : si se su‐
pera la velocidad predefinida, so‐ nará un aviso acústico
■ Asistente de señales de tráfico :
Muestra las señales de tráfico de‐
tectadas para la sección actual de
la ruta 3 218
