2014.5 OPEL ZAFIRA C Instruksjonsbok

Oppbevaring og transport71
2. Drei hendelen (1) forover og holdden. Senk så adapteren (2) på
baksiden.
3. Utløs hendelen og kontroller at adapteren er godt festet.
4. Før stroppen som er festet til ad‐apteren, under hendelen for å
folde sykkelstativet bakover. Fest
stroppen.
Feste flere sykler
Ytterligere sykler festes på samme måte som den første. Du må ta hen‐
syn til noen ytterligere trinn:
1. Før sykkelen settes på, må du all‐
tid folde ut hjulfordypningene for
neste sykkel, om nødvendig.
2. Drei alltid pedalene til en egnet stilling før du setter på sykkelen.
3. Plasser syklene på sykkelstativet
annen hver mot venstre og mot
høyre.
4. Juster syklene etter den forrige. Hjulnavene på syklene må ikke
berøre hverandre.
5. Fest syklene med festebraketter og stroppfester som forklart for
første sykkel. Festebrakettene må festes parallelt.
Bruk den lange festebraketten til å
feste den andre sykkelen til stati‐
vet.
Bruk den lange festebraketten til å
feste den tredje sykkelen til stati‐
vet.
Bruk den korte festebraketten til å
feste fjerde sykkel. Braketten må
festes mellom rammene på tredje og fjerde sykkel.

72Oppbevaring og transport
6. Fest også begge hjulene til denfjerde sykkelen i hjulutsparingene
ved bruk av festestropper.
Det anbefales å feste et varselskilt på
bakre sykkel for å øke synbarheten.
Fold sykkelstativet bakover
Sykkelstativet kan foldes bakover slik at du får tilgang til lasterommet.
■ Uten påfestet adapter:
Sky hendelen (1) for å løsne og
holde.
Trekk stativet (2) bakover for å folde sykkelstativet sammen.
■ Med påfestet adapter:
9 Advarsel
Vær forsiktig når du løsner sykkel‐
stativet, da det vil vippe bakover.Fare for personskade.
Hold rammen (1) på bakerste syk‐
kel med den ene hånden og trekk i
sløyfen (2) for å løsne.
Hold den bakerste sykkelen med
begge hender, og fold bakre syk‐
kelstativ bakover.
For å øke synbarheten aktiveres bi‐
lens baklys når sykkelstativet bak er
foldet tilbake.
9 Advarsel
Når sykkelstativet bak foldes for‐
over igjen, må du passe på at det
festes trygt.

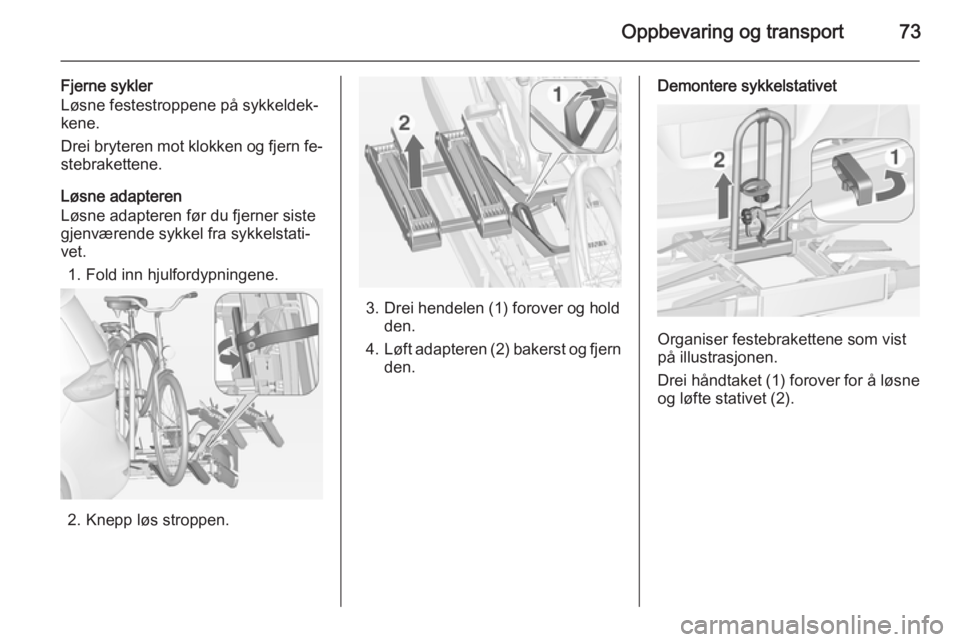

Oppbevaring og transport73
Fjerne sykler
Løsne festestroppene på sykkeldek‐
kene.
Drei bryteren mot klokken og fjern fe‐
stebrakettene.
Løsne adapteren
Løsne adapteren før du fjerner siste
gjenværende sykkel fra sykkelstati‐
vet.
1. Fold inn hjulfordypningene.
2. Knepp løs stroppen.
3. Drei hendelen (1) forover og hold den.
4. Løft adapteren (2) bakerst og fjern
den.
Demontere sykkelstativet
Organiser festebrakettene som vist
på illustrasjonen.
Drei håndtaket (1) forover for å løsne
og løfte stativet (2).

74Oppbevaring og transport
Fold stativet bakover, og skyv det for‐
over til det stopper (1).
Press stativet ned bakerst (2).
Fold ut hjulfordypningene
Fold inn begge hjulfordypninger.Oppbevar stroppfestene på egnet
måte.
Låse opp sykkelstativet bak
Drei begge klemmehendler innover
så langt de går.
Fold inn baklysene
Drei inn begge baklysene.
Fold inn nummerskiltholderen
Løft ut nummerskiltholderen og fold
den forover.
Trekke inn bakre sykkelstativetMerk
Pass på at alle fellbare deler,
f.eks. hjulfordypninger og feste‐
braketter, oppbevares riktig. Ellers kan sykkelstativet skades når du
forsøker å trekke det ut.

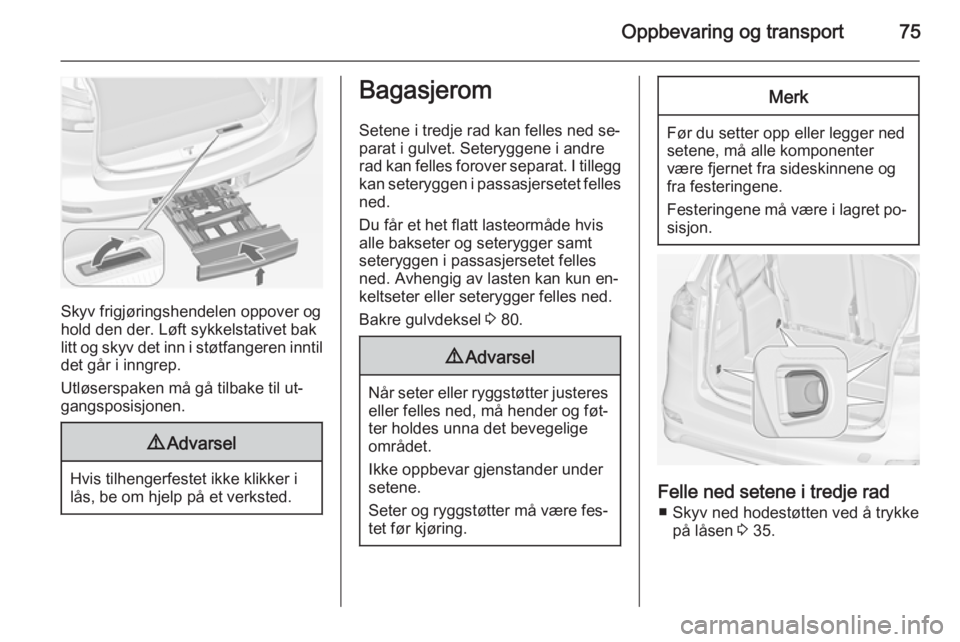

Oppbevaring og transport75
Skyv frigjøringshendelen oppover og
hold den der. Løft sykkelstativet bak
litt og skyv det inn i støtfangeren inntil det går i inngrep.
Utløserspaken må gå tilbake til ut‐
gangsposisjonen.
9 Advarsel
Hvis tilhengerfestet ikke klikker i
lås, be om hjelp på et verksted.
Bagasjerom
Setene i tredje rad kan felles ned se‐
parat i gulvet. Seteryggene i andre
rad kan felles forover separat. I tillegg kan seteryggen i passasjersetet felles
ned.
Du får et het flatt lasteormåde hvis
alle bakseter og seterygger samt
seteryggen i passasjersetet felles
ned. Avhengig av lasten kan kun en‐
keltseter eller seterygger felles ned.
Bakre gulvdeksel 3 80.9 Advarsel
Når seter eller ryggstøtter justeres
eller felles ned, må hender og føt‐
ter holdes unna det bevegelige
området.
Ikke oppbevar gjenstander under
setene.
Seter og ryggstøtter må være fes‐ tet før kjøring.
Merk
Før du setter opp eller legger ned
setene, må alle komponenter
være fjernet fra sideskinnene og
fra festeringene.
Festeringene må være i lagret po‐ sisjon.
Felle ned setene i tredje rad
■ Skyv ned hodestøtten ved å trykke på låsen 3 35.

76Oppbevaring og transport
■ Sett inn låseplaten til setebeltet påhver side inn i lommen som er festetpå beltet.
■ Trekk i nedre stropp og sving sam‐ tidig ryggstøtten forover til setet er
senket til gulvet.
■ Legg på plass matten 3 80 og la‐
steromsdekslet 3 78 om nødven‐
dig.
Rette opp setene
Trekk opp setet etter øvre stropp, fold ut og la setet festes i rett stilling.
Felle ned seteryggene i andre
rad ■ Fjern bagasjeromsdekselet hvis nødvendig 3 78.
■ Skyv ned hodestøttene ved å trykke på låsen 3 35.
■ Flytt fremre seterygger til en posi‐ sjon som gjør at de ikke kommer i
kontakt med hodestøttene eller de
nedfelte seteryggene.
■ Trekk i stroppen og fell ned sete‐ ryggen til seteputen.
Merk
■ Ikke fell ned ytre seteryggermens setene er tilbakelent
3 43.
■ Ikke trekk i utløseren til funksjo‐ nen for enkel inngang mens
seteryggen er felt ned.
Setene kan skades.
■ Du kan også trekke i stroppen og justere seteryggen til en vertikal po‐
sisjon som lasteposisjon.

Oppbevaring og transport779Advarsel
Bruk vertikal posisjon for seteryg‐
gen kun ved stor bagasjemengde
og ikke som seteposisjon.
Sette opp seteryggen
Sett opp seteryggen i en vertikal po‐
sisjon. Juster helningen ved å trekke
i stroppen.
Sørg for at alle posisjoner er korrekt
festet.
9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring, ellers er det fare for personskader og skader på la‐
sten eller bilen ved en eventuell
bråbremsing eller kollisjon.
Legge ned seteryggen i
passasjersetet
Hvis bilen har en utløsermekanisme i
fremre passasjersete, kan seteryg‐
gen legges ned til horisontal posisjon, f.eks. ved transport av svært lange
gjenstander.
■ Skyv ned hodestøtten ved å trykke på låsen 3 35.
■ Flytt fremre passasjersete til en po‐
sisjon som gjør at du unngår kon‐
takt mellom hodestøtten og instru‐
mentpanelet.
■ Trekk i spaken og fell ned seteryg‐ gen, og utløs så spaken. Seteryg‐
gen kan festes i to posisjoner før
horisontal posisjon. Du skal høre at
seteryggen kommer på plass.
Sette opp seteryggen ■ Trekk i spaken og sett opp seteryg‐
gen til ønsket posisjon, utløs så
spaken. Du skal høre at seteryggen
kommer på plass.
■ Juster setet og hodestøtten.
Oppbevaringsplass bak På begge sider av lasterommet er det oppbevaringshyller.

78Oppbevaring og transport
Du åpner ved å utløse dekselet i side‐kledningen og ta det ut.
Gulvoppbevaring
En versjon uten tredje seterad, det er
oppbevaringsbokser under gulvdek‐
ket. Løft opp dekslet for å åpne.
BagasjeromsdekselLegg aldri tunge eller skarpe gjen‐
stander på bagasjeromdekselet.
Før betjening av lasteromsdekslet,
settes låseplaten til setebeltet på hver side inn i lommen som er festet på
beltet.
Lukke
Dra bagasjeromsdekselet bakover
med håndtaket, og hekt det på hol‐
derne på sidene.
