2014.5 OPEL VIVARO B Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем159

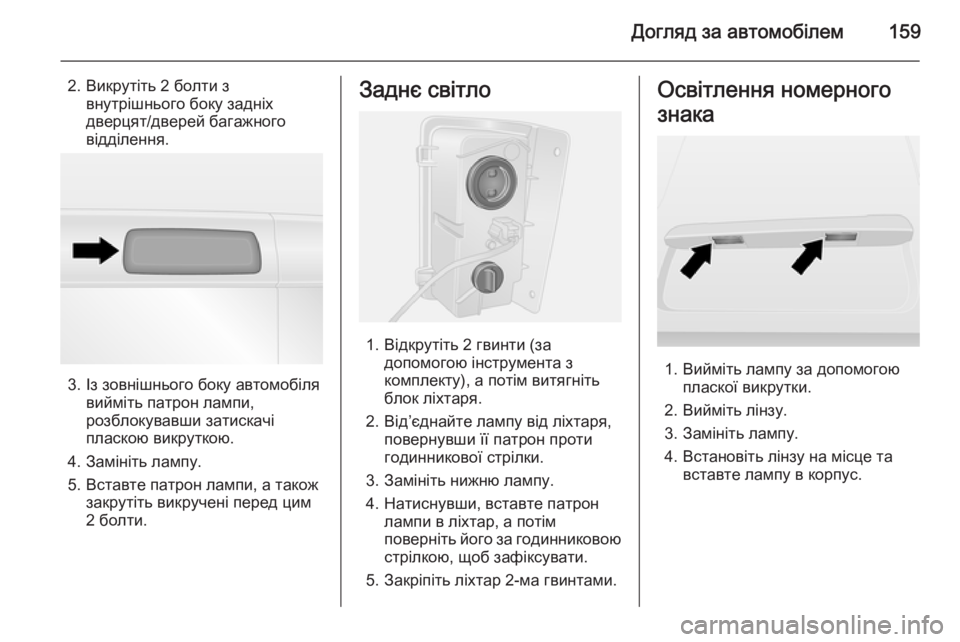

2. Викрутіть 2 болти звнутрішнього боку задніх
дверцят/дверей багажного
відділення.
3. Із зовнішнього боку автомобіля вийміть патрон лампи,
розблокувавши затискачі
пласкою викруткою.
4. Замініть лампу.
5. Вставте патрон лампи, а також закрутіть викручені перед цим
2 болти.
Заднє світло
1. Відкрутіть 2 гвинти (за допомогою інструмента з
комплекту), а потім витягніть
блок ліхтаря.
2. Від’єднайте лампу від ліхтаря, повернувши її патрон проти
годинникової стрілки.
3. Замініть нижню лампу.
4. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
5. Закріпіть ліхтар 2-ма гвинтами.
Освітлення номерного
знака
1. Вийміть лампу за допомогою пласкої викрутки.
2. Вийміть лінзу.
3. Замініть лампу.
4. Встановіть лінзу на місце та вставте лампу в корпус.

160Догляд за автомобілемЗадні протитуманні фари
1. Відкрутіть 2 гвинти (задопомогою інструмента з
комплекту), а потім витягніть
блок ліхтаря.
2. Від’єднайте лампу від ліхтаря, повернувши її патрон проти
годинникової стрілки.
3. Замініть верхню лампу.
4. Натиснувши, вставте патрон лампи в ліхтар, а потім
поверніть його за годинниковою стрілкою, щоб зафіксувати.
5. Закріпіть ліхтар 2-ма гвинтами.
Внутрішнє освітлення
Передні та задні ліхтарі
підсвічування
1. Зніміть блок із лінзами за допомогою пласкої викрутки.
2. Замініть лампу.
3. Встановіть блок із лінзами.
Освітлення багажного відділення
1. Зніміть блок ліхтаря за допомогою пласкої викрутки.
2. Зніміть задню кришку на блоці ліхтаря.
3. Замініть лампу. 4. Установіть задню кришку та блок ліхтаря.
Лампочка у бардачку
Заміну лампочок потрібно
проводити у майстерні.

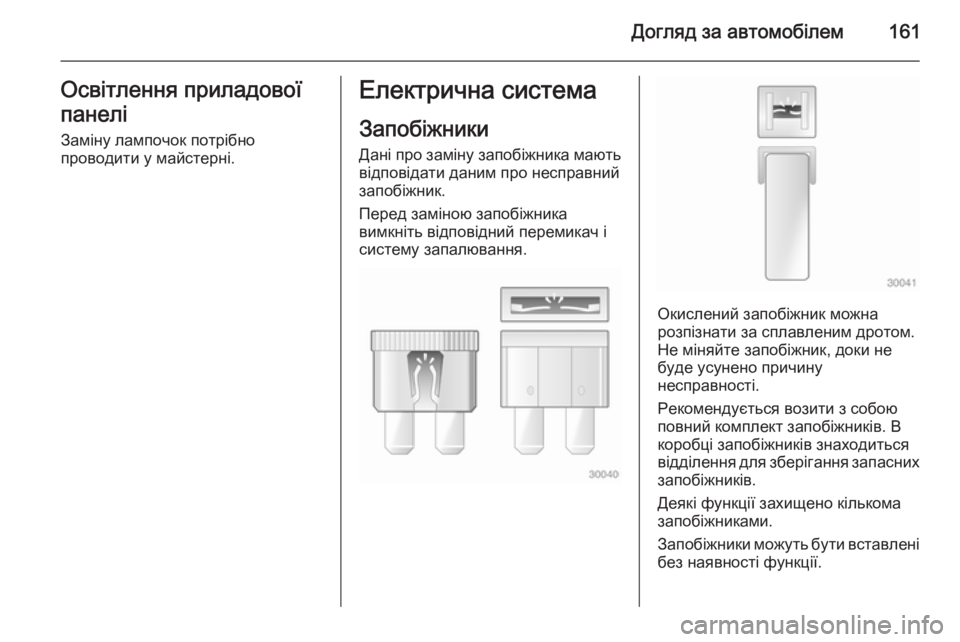

Догляд за автомобілем161Освітлення приладової
панелі Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані про заміну запобіжника мають відповідати даним про несправний
запобіжник.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.
Рекомендується возити з собою
повний комплект запобіжників. В
коробці запобіжників знаходиться
відділення для зберігання запасних
запобіжників.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені без наявності функції.

162Догляд за автомобілем
Примітка
Не всі описи запобіжників у їх
блоці, наведені в цьому посібнику, можуть стосуватися вашого
автомобіля. Користуйтеся
описами в наліпці на блоці
запобіжників за її наявності.
Знімач запобіжника
Для спрощення роботи інструмент
для вилучення запобіжників
розташований у коробці
запобіжників.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників панелі
приладів
Блок запобіжників розміщений
ліворуч на панелі приладів за
декоративною панеллю.
Щоб дістатися до блока
запобіжників, зніміть декоративну
панель, потягнувши за її верхню
частину.
Забороняється класти будь-які
предмети за цією панеллю.

Догляд за автомобілем163
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.

164Догляд за автомобілем

Догляд за автомобілем165
№Контур1Акумулятор автомобіля (з
системою електронного ключа)2Резервний блок акумулятора
APC (з системою електронного ключа)3Обігрівач пасажирського
салону4Пристрої5Пристрої6Обігрівач пасажирського
салону7Додатковий кондиціонер8Додаткова система обігріву9Зовнішні дзеркала з електро‐
приводом, додаткові пристрої10Зовнішні дзеркала з обігрівом11Радіоприймач, мультимедійні
пристрої, зовнішні дзеркала з
електроприводом, діагно‐
стична розетка12Мультимедійні пристрої,
зчіпний пристрій причепа№Контур13Система впорскування паль‐
ного, ліхтарі для підсвічування
під час виходу з автомобіля14Система впорскування паль‐
ного, система контролю тиску в шинах, система електронного
ключа15Ліхтарі аварійної сигналізації,
вказівники поворотів та зміни
смуги руху16Центральний замок17Ліва фара дальнього світла,
права фара ближнього світла,
задні ліхтарі, ліві ліхтарі
денного освітлення18Передні протитуманні фари,
задня протитуманна фара,
ліхтарі освітлення номерного
знака19Аварійна сигналізація,
клаксон, автоматичне регулю‐
вання освітлення, склоочисник20Панель приладів№Контур21Вимикач світла22Задній склоочисник, насос
склоочисника лобового скла,
клаксон23Загальний акумулятор APC24Ліхтарі заднього ходу25Кнопка запуску-зупинення
двигуна26Впорскування пального,
стартер27Подушки безпеки, замок руль‐
ової колонки28Електропідйомник вікна
пасажира29Гідропідсилювач30Стоп-сигнали31Резервний блок акумулятора
APC (з системою електронного ключа)32Дисплей обслуговування33Запальничка, розетка
живлення

166Догляд за автомобілем
№Контур34Права фара дальнього світла,
ліва фара ближнього світла,
передні фари, праві ліхтарі
денного освітлення35Стоп-сигнали, ABS, імобі‐
лайзер36Освітлення в салоні, система
кондиціонування повітря37Запуск за допомогою системи
електронного ключа38Очисник заднього вікна39Попереджувальні звукові
сигнали40Розетка в багажному відділенні41Двигун вікна з електропідйом‐
ником42Задня розетка43Запуск, модуль керування
кузовом44Сидіння з підігрівом45Обігрів, кондиціонування
повітря№Контур46Очисник лобового скла47ТахографІнструменти
автомобіля
Інструменти
Домкрат, колісний ключ, люлька
для колісних болтів, зіркоподібний ключ, насадки, для знімання
колісних ковпаків та буксирувальна провушина зберігаються в ящику,
який кладеться під сидіння водія.
Щоб дістатися до ящика з
інструментами, відсуньте сидіння
вперед і складіть його спинку
вперед 3 47 . Ящик з інструментами
