Sėdynės, atramos55
Montuojant vaiko tvirtinimo sistemą,
kreiptuvų dangteliai automatiškai
pasisuka atgal.
Viršutinio diržo laikiklio
tvirtinimo ąselės
Priklausomai nuo konkrečioje šalyje siūlomos įrangos, automobilis gali
turėti dvi arba tris tvirtinimo ąseles.
Vaiko tvirtinimo sistemai skirtos
viršutinio diržo laikiklio tvirtinimo
ąselės pažymėtos simboliu :.Naudodami ne ISOFIX vaiko
tvirtinimo sistemas, viršutinio diržo
juostą tvirtinkite prie viršutinio diržo
laikiklio tvirtinimo ąselių. Diržas turi
būti tarp dviejų galvos atramos
strypų.
Naudodami ISOFIX vaiko tvirtinimo
sistemas, viršutinio diržo juostą
tvirtinkite prie viršutinio diržo laikiklio
tvirtinimo ąselių bei „ISOFIX“ įrangos.
Diržas turi būti tarp dviejų galvos
atramos strypų.
Universaliai kategorijai priskiriamų
ISOFIX vaikų tvirtinimo sistemų
padėtis lentelėje nurodo IUF.

56Daiktų laikymo vietosDaiktų laikymo vietosDaiktų laikymo skyriai..................56
Bagažinės skyrius ........................69
Stogo bagažinės sistema ............72
Informacija apie krovinių kro‐ vimą ............................................. 72Daiktų laikymo skyriai9Perspėjimas
Nedėkite į daiktų laikymo skyrius
sunkių ar aštrių daiktų. Kitaip
staigaus stabdymo metu, staigiai
pasukus ar avarijos atveju daiktų
laikymo skyriaus dangtis gali
netikėtai atsidaryti ir keleivius gali
sužaloti iš jo išskrieję daiktai.
Laikymo skyrius prietaisų
skydelyje
laikymo skyrelis yra šalia vairo.
Ant daiktadėžės įrengtas dar vienas
daiktų laikymo skyrius.
Kad atidarytumėte, paspauskite
mygtuką.
Važiuojant daiktų laikymo skyrių
dangčiai turi būti uždaryti.

Daiktų laikymo vietos57Daiktadėžė
Norėdami atidaryti, patraukite
rankeną.
Važiuojant daiktadėžė turi būti
uždaryta.
Puodelių laikikliai
Puodelių laikikliai įtaisyti centriniame
valdymo pulte ir galinėje centrinio
valdymo pulto dalyje.
Kad pasinaudotumėte galinės
sėdynės puodelių laikikliu, patraukite
galinės sėdynės porankyje esantį
dirželį.

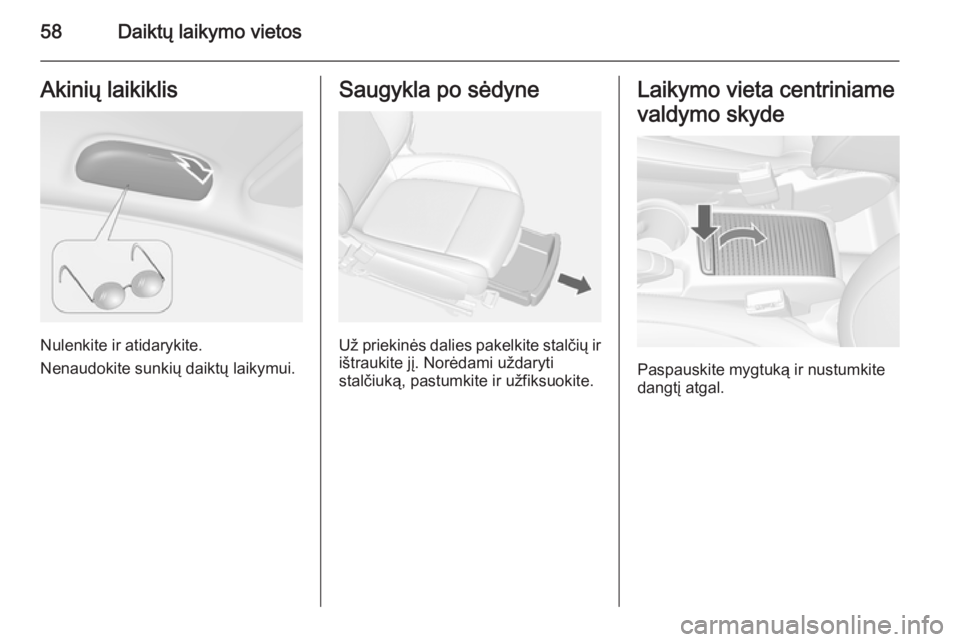

58Daiktų laikymo vietosAkinių laikiklis
Nulenkite ir atidarykite.
Nenaudokite sunkių daiktų laikymui.
Saugykla po sėdyne
Už priekinės dalies pakelkite stalčių ir ištraukite jį. Norėdami uždaryti
stalčiuką, pastumkite ir užfiksuokite.
Laikymo vieta centriniame
valdymo skyde
Paspauskite mygtuką ir nustumkite
dangtį atgal.

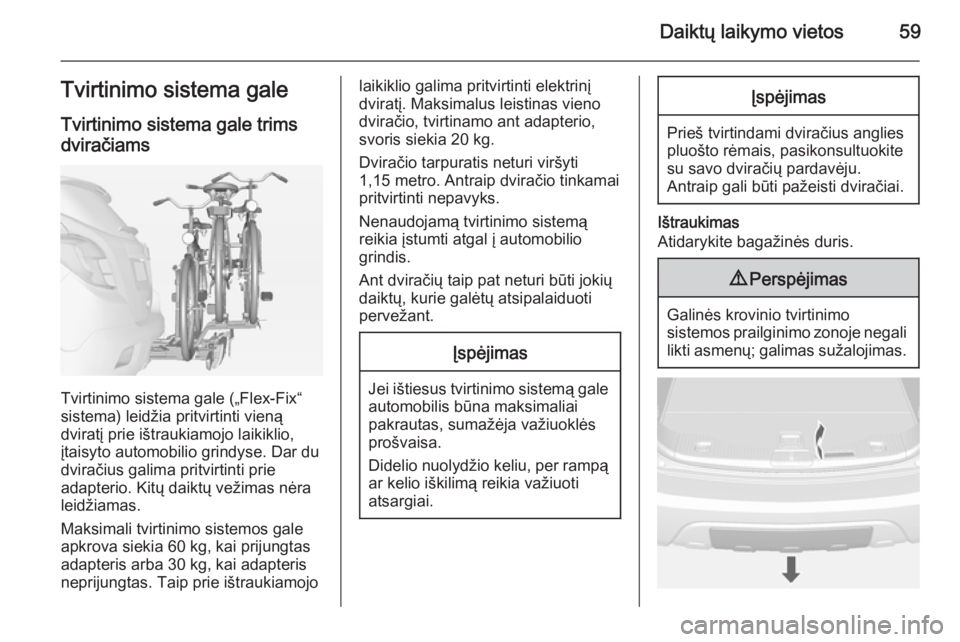

Daiktų laikymo vietos59Tvirtinimo sistema galeTvirtinimo sistema gale trimsdviračiams
Tvirtinimo sistema gale („Flex-Fix“
sistema) leidžia pritvirtinti vieną
dviratį prie ištraukiamojo laikiklio, įtaisyto automobilio grindyse. Dar du
dviračius galima pritvirtinti prie
adapterio. Kitų daiktų vežimas nėra
leidžiamas.
Maksimali tvirtinimo sistemos gale
apkrova siekia 60 kg, kai prijungtas
adapteris arba 30 kg, kai adapteris
neprijungtas. Taip prie ištraukiamojo
laikiklio galima pritvirtinti elektrinį
dviratį. Maksimalus leistinas vieno
dviračio, tvirtinamo ant adapterio,
svoris siekia 20 kg.
Dviračio tarpuratis neturi viršyti
1,15 metro. Antraip dviračio tinkamai
pritvirtinti nepavyks.
Nenaudojamą tvirtinimo sistemą
reikia įstumti atgal į automobilio
grindis.
Ant dviračių taip pat neturi būti jokių
daiktų, kurie galėtų atsipalaiduoti
pervežant.Įspėjimas
Jei ištiesus tvirtinimo sistemą gale automobilis būna maksimaliai
pakrautas, sumažėja važiuoklės prošvaisa.
Didelio nuolydžio keliu, per rampą ar kelio iškilimą reikia važiuoti
atsargiai.
Įspėjimas
Prieš tvirtindami dviračius anglies
pluošto rėmais, pasikonsultuokite
su savo dviračių pardavėju.
Antraip gali būti pažeisti dviračiai.
Ištraukimas
Atidarykite bagažinės duris.
9 Perspėjimas
Galinės krovinio tvirtinimo
sistemos prailginimo zonoje negali likti asmenų; galimas sužalojimas.

60Daiktų laikymo vietos
Patraukite atkabinimo svirtį į viršų.
Tvirtinimo sistema gale atsikabins ir
greitai išvažiuos iš galinio buferio.
Visiškai ištraukite tvirtinimo sistemą
gale, kad ji užsifiksuotų.
Įsitikinkite, kad nėra galimybės
įspausti tvirtinimo sistemos gale dar
kartą nepatraukus atkabinimo
svirties.
9 Perspėjimas
Tvirtinti daiktus prie galinės
krovinio tvirtinimo sistemos
leidžiama tik tuomet, kai ji tinkamai
užfiksuota. Jei galinė krovinio
tvirtinimo sistema užsifiksuoja
netinkamai, prie jos netvirtinkite
daiktų ir sustumkite sistemą atgal. Kreipkitės į dirbtuves.
Atlenkite numerio plokštelės laikiklį
Pakelkite numerio plokštelės laikiklį ir atlenkite jį atgal.
Prieš pirmą kartą naudodami
tvirtinimo sistemą gale, pritvirtinkite
numerio plokštelę.
Atlenkite galinius žibintus
Galiniams žibintams sumontuoti
atsukite abu varžtus ( 1). Ištraukite
galinius žibintus iš fiksatoriaus pirmyn
( 2 ) ir žemyn, tada sukite į šoną.

Daiktų laikymo vietos61
Įspauskite galinius žibintus į fiksatorių
( 1 ) ir prisukite atgal varžtus ( 2) jiems
užfiksuoti.
Atlenkite ratų griovelį
Nuimkite dirželį ir atlenkite ratų
griovelį.
Užfiksuokite tvirtinimo sistemą gale
Nuimkite dirželį ir iki galo į šonus
atsukite abi prispaudimo svirtis.
Kitu atveju saugus veikimas nebus
užtikrintas.

62Daiktų laikymo vietos
Dviračių laikiklio surinkimas
Pakelkite galinį laikiklį (1) ir patraukite
jį atgal.
Užlenkite laikiklį ( 2) aukštyn.
Įstumkite laikiklį žemyn ( 1) ir pasukite
rankeną ( 2) atgal, kad ji susijungtų.
Pasukite spaustuvą ( 1) į šoną ir
ištraukite fiksavimo kaištį.
Nuimkite kairiąją rėmo ( 2) dalį.
Įstatykite kairiąją rėmo dalį į dešiniąją
( 1 ).
Įstatykite fiksavimo kaištį ir pasukite
spaustuvą į šoną ( 2).
