Automobilio priežiūra183

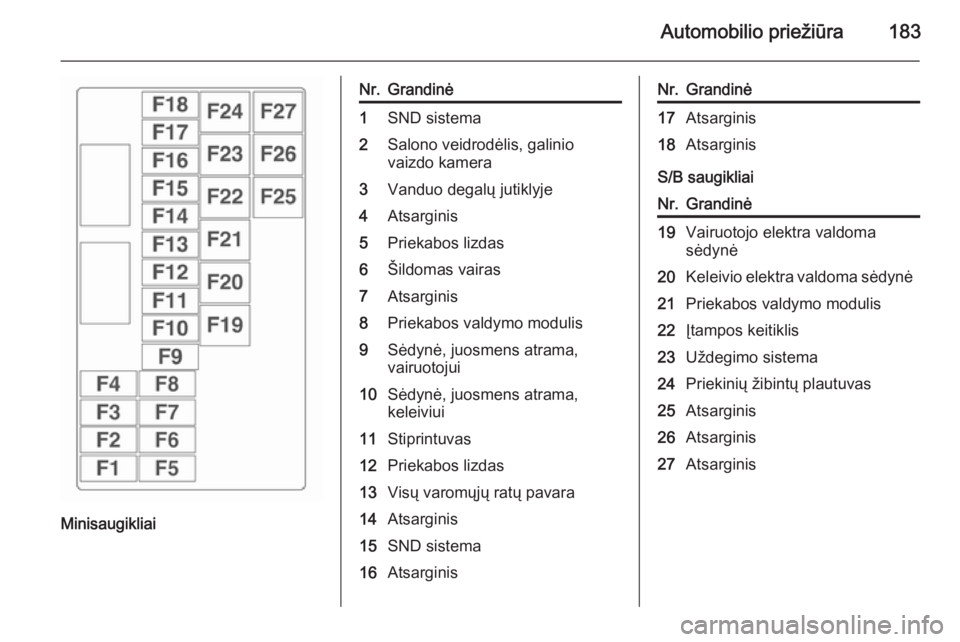

Minisaugikliai
Nr.Grandinė1SND sistema2Salono veidrodėlis, galinio
vaizdo kamera3Vanduo degalų jutiklyje4Atsarginis5Priekabos lizdas6Šildomas vairas7Atsarginis8Priekabos valdymo modulis9Sėdynė, juosmens atrama,
vairuotojui10Sėdynė, juosmens atrama,
keleiviui11Stiprintuvas12Priekabos lizdas13Visų varomųjų ratų pavara14Atsarginis15SND sistema16AtsarginisNr.Grandinė17Atsarginis18Atsarginis
S/B saugikliai
Nr.Grandinė19Vairuotojo elektra valdoma
sėdynė20Keleivio elektra valdoma sėdynė21Priekabos valdymo modulis22Įtampos keitiklis23Uždegimo sistema24Priekinių žibintų plautuvas25Atsarginis26Atsarginis27Atsarginis

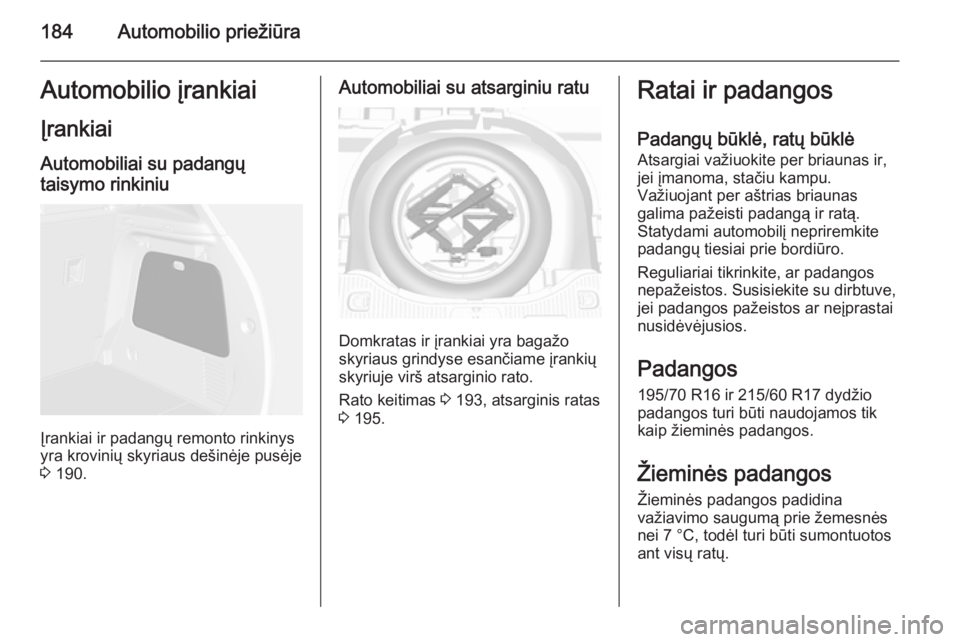

184Automobilio priežiūraAutomobilio įrankiai
Įrankiai
Automobiliai su padangų
taisymo rinkiniu
Įrankiai ir padangų remonto rinkinys
yra krovinių skyriaus dešinėje pusėje
3 190.
Automobiliai su atsarginiu ratu
Domkratas ir įrankiai yra bagažo
skyriaus grindyse esančiame įrankių
skyriuje virš atsarginio rato.
Rato keitimas 3 193, atsarginis ratas
3 195.
Ratai ir padangos
Padangų būklė, ratų būklėAtsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Padangos 195/70 R16 ir 215/60 R17 dydžio
padangos turi būti naudojamos tik
kaip žieminės padangos.
Žieminės padangos Žieminės padangos padidina
važiavimo saugumą prie žemesnės
nei 7 °C, todėl turi būti sumontuotos
ant visų ratų.

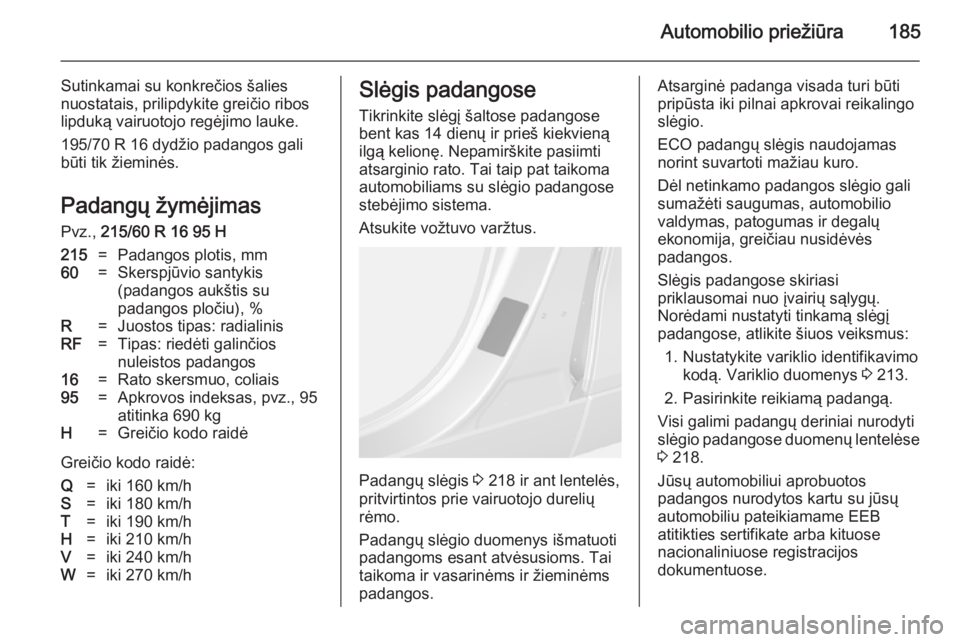

Automobilio priežiūra185
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.
195/70 R 16 dydžio padangos gali
būti tik žieminės.
Padangų žymėjimas Pvz., 215/60 R 16 95 H215=Padangos plotis, mm60=Skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R=Juostos tipas: radialinisRF=Tipas: riedėti galinčios
nuleistos padangos16=Rato skersmuo, coliais95=Apkrovos indeksas, pvz., 95
atitinka 690 kgH=Greičio kodo raidė
Greičio kodo raidė:
Q=iki 160 km/hS=iki 180 km/hT=iki 190 km/hH=iki 210 km/hV=iki 240 km/hW=iki 270 km/hSlėgis padangose
Tikrinkite slėgį šaltose padangose
bent kas 14 dienų ir prieš kiekvieną
ilgą kelionę. Nepamirškite pasiimti
atsarginio rato. Tai taip pat taikoma
automobiliams su slėgio padangose
stebėjimo sistema.
Atsukite vožtuvo varžtus.
Padangų slėgis 3 218 ir ant lentelės,
pritvirtintos prie vairuotojo durelių
rėmo.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai
taikoma ir vasarinėms ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
ECO padangų slėgis naudojamas
norint suvartoti mažiau kuro.
Dėl netinkamo padangos slėgio gali
sumažėti saugumas, automobilio
valdymas, patogumas ir degalų
ekonomija, greičiau nusidėvės
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 213.
2. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse
3 218.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų automobiliu pateikiamame EEB
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.

186Automobilio priežiūra
Vairuotojas atsako už tinkamo slėgiopadangose palaikymą.9 Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
Slėgio padangose
stebėjimo sistema
Slėgio padangose stebėjimo sistema
(TPMS) naudoja radijo ryšio ir jutiklių
technologiją, kuria tikrina slėgio
padangose lygį.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis.
Pastaba
Tose valstybėse, kuriose teisiškai privaloma įrengti slėgio padangose stebėjimo sistemą, naudojant ratus
be slėgio jutiklių, nebegalios
automobilio tipo patvirtinimas.
TPMS jutikliai stebi oro slėgį
padangose ir siunčia šiuos rodiklius į automobilyje įrengtą imtuvą.
Kiekvieną padangą (įskaitant
atsarginę) reikia kas mėnesį patikrinti (padanga turi būti vėsi) ir pripūsti iki
slėgio padangose lipduke nurodyto
slėgio.
Kontrolinis indikatorius w užsidega
tada, kai vienoje arba keliose
padangose ženkliai sumažėja oro
slėgis.
Kuo greičiau patikrinkite oro slėgį
padangose ir tinkamai jas pripūskite
3 185.
Sistemai aptikus gedimą, w ima
mirksėti ir maždaug po
vienos minutės mirksėjimo pradeda
šviesti nuolat. Ši seka kartojama kitus
kartus užvedant variklį, kol galiausiai
gedimas pašalinamas.
Įsijungus w, sistema nebegali aptikti
ar signalizuoti žemo slėgio
padangose.Slėgio padangose stebėjimas
TPMS suprojektuota įspėti vairuotoją, ženkliai sumažėjus slėgiui
padangose. TPMS jutikliai įrengti
visuose ratuose (išskyrus atsarginį).
TPMS jutikliai stebi oro slėgį jūsų
padangose ir siunčia šiuos rodiklius į
automobilyje įrengtą imtuvą.
Aptikus žemo slėgio padangoje
rodiklį, įsijungia w. Nedelsdami
sustabdykite automobilį ir pripūskite
padangas iki rekomenduojamo slėgio
3 185.

Automobilio priežiūra187
Papildomai vairuotojo informacijos
centre 3 98 pasirodo įspėjamasis
pranešimas arba įspėjimo kodas.
Žemo slėgio padangose kontrolinisindikatorius ir įspėjamasis
pranešimas arba kodas pasirodo
kiekvieno uždegimo ciklo metu, kol
galiausiai padangos pripučiamos iki
reikiamo slėgio.
TPMS gedimo indikatorius ir
pranešimo kodas
Jei trūks vieno ar kelių TPMS jutiklių
arba jie neveiks, TPMS sistema
neveiks tinkamai. Sistemai aptikus
gedimą, w mirksi maždaug
vieną minutę, o tada pradeda šviesti
nuolat. Papildomai pateikiamas
įspėjimo pranešimas arba kodas.
TPMS gedimo indikatorius ir įspėjimo pranešimas arba kodas pasirodo
kiekvieno uždegimo ciklo metu, kol problema galiausiai išsprendžiama.Kelios aplinkybės, kurios gali tapti
problemos priežastimi:
■ Vienas iš ratų pakeistas atsarginiu,
kuriame nesumontuotas TPMS
jutiklis.■ Sukeitus ratus vietomis, neatlikta arba neužbaigta TPMS jutiklių
sutapdinimo procedūra. Sėkmingai
atlikus jutiklių sutapdinimo
procedūrą, gedimo lemputė ir
įspėjimo pranešimas arba kodas
turi užgesti. Žr. toliau šiame skyriuje
pateiktą skirsnį „TPMS jutiklių
sutapdinimo procedūra“.
■ Trūksta vieno ar kelių TPMS jutiklių
arba jie pažeisti. Įrengus TPMS
jutiklius ir sėkmingai atlikus jų
sutapdinimo procedūrą, įspėjimo
pranešimas arba kodas ir gedimo
lemputė turi užgesti. Kreipkitės į
autoservisą dėl techninės
priežiūros.
■ Pakaitinės padangos arba ratai neatitinka originalios įrangos
padangų arba ratų. Jei naudojamos padangos arba ratai neįtraukti į
rekomenduojamųjų sąrašą, TPMS sistema gali neveikti tinkamai.
■ Jei bus naudojami elektroniniai įrenginiai arba greta bus
kompleksai, spinduliuojantys
panašaus į TPMS radijo dažniobangas, gali sutrikti TPMS jutiklių
veikimas.
Jei TPMS sistema neveikia
tinkamai, ji negali aptikti žemo
slėgio padangoje ir signalizuoti apie
šią būseną. Įsijungus TPMS
gedimo lemputei ir pasirodžius įspėjimo pranešimui arba kodui ir
jiems nedingstant, kreipkitės į savo autoservisą dėl techninės
priežiūros.
TPMS jutiklių sutapdinimo
procedūra
Kiekvienas TPMS jutiklis turi unikalų
identifikavimo kodą. Sukeitus ratus
vietomis arba pakeitus vieną ar
daugiau TPMS jutiklių, identifikacijos
kodą privaloma sutapdinti su naujos
padangos / rato vieta. TPMS jutiklių
sutapdinimo procedūra turi būti
atliekama ir pakeitus atsarginį ratą
įprastu ratu, kuriame sumontuotas
TPMS jutiklis.
Gedimo lemputė ir įspėjimo
pranešimas arba kodas kito
uždegimo ciklo metu turi dingti.
Jutikliai yra sutapdinami su padangų / ratų vietomis, naudojant TPMS

188Automobilio priežiūra
pakartotinio mokymosi įrankį. Taiatliekama tokiu eiliškumu: vairuotojo
pusės priekinė padanga, keleivio
pusės priekinė padanga, keleivio
pusės galinė padanga ir vairuotojo
pusės galinė padanga. Kreipkitės į savo autoservisą dėl techninės
priežiūros arba pakartotinio
mokymosi įrankio įsigijimo. Pirmosios padangos / rato vietai sutapdinti
skiriamos dvi minutės, bendram visų
keturių padangų / ratų sutapdinimui
numatytos penkios minutės. Jei
trunka ilgiau, sutapdinimo procedūra
sustoja ir turi būti paleidžiama iš
naujo.
Toliau aprašoma TPMS jutiklio
sutapdinimo procedūra:
1. Įjunkite stovėjimo stabdį.
2. Įjunkite uždegimą.
3. Vairuotojo informacijos centre (DIC) posūkio signalo svirties
mygtuku MENU pasirinkite
Vehicle Information Menu
(transporto priemonės
informacijos meniu) .
4. Ratuku perslinkite iki slėgio padangose meniu.5. Spustelėkite mygtuką SET/CLR,
kad būtų pradėta jutiklių sutapdinimo procedūra. Turi
pasirodyti procedūros priėmimo
prašantis pranešimas.
6. Dar kartą spustelėkite mygtuką SET/CLR , kad patvirtintumėte
išranką. Dukart suskamba garso
signalas, informuojantis apie
imtuvo persijungimą į pakartotinio
mokymosi režimą.
7. Pradėkite nuo vairuotojo pusės priekinės padangos.
8. Atremkite pakartotinio mokymosi įrankį į padangos šoninę sienelę,
netoli vožtuvo. Tada spustelėkite mygtuką TPMS jutikliui
suaktyvinti. Garso signalas patvirtina, kad jutiklio
identifikacijos kodas sutapdintas
su šios padangos ir rato vieta.
9. Pereikite prie keleivio pusės priekinės padangos ir pakartokite8 veiksmu aprašytą procedūrą.
10. Pereikite prie keleivio pusės galinės padangos ir pakartokite 8
veiksmu aprašytą procedūrą.11. Pereikite prie vairuotojo pusės galinės padangos ir pakartokite 8
veiksmu aprašytą procedūrą.
Garso signalas suskamba dukart,
parodydamas, kad jutiklio
identifikacijos kodas sutapdintas
su vairuotojo pusės galine
padanga ir TPMS jutiklių
sutapdinimo procedūra išaktyvinta.
12. Išjunkite uždegimą.
13. Pripūskite visas keturias padangas iki rekomenduojamo
oro slėgio lygio, kuris nurodytas
padangų slėgio lipduke.
Protektoriaus gylis
Reguliariai tikrinkite protektoriaus
gylį.
Saugumo sumetimais padangas
reikia pakeisti, kai protektoriaus gylis
yra 2–3 mm (žieminių padangų –
4 mm).
Saugumo sumetimais
rekomenduojama, kad vienos ašies
padangų protektoriaus gylis
nesiskirtų daugiau nei 2 mm.

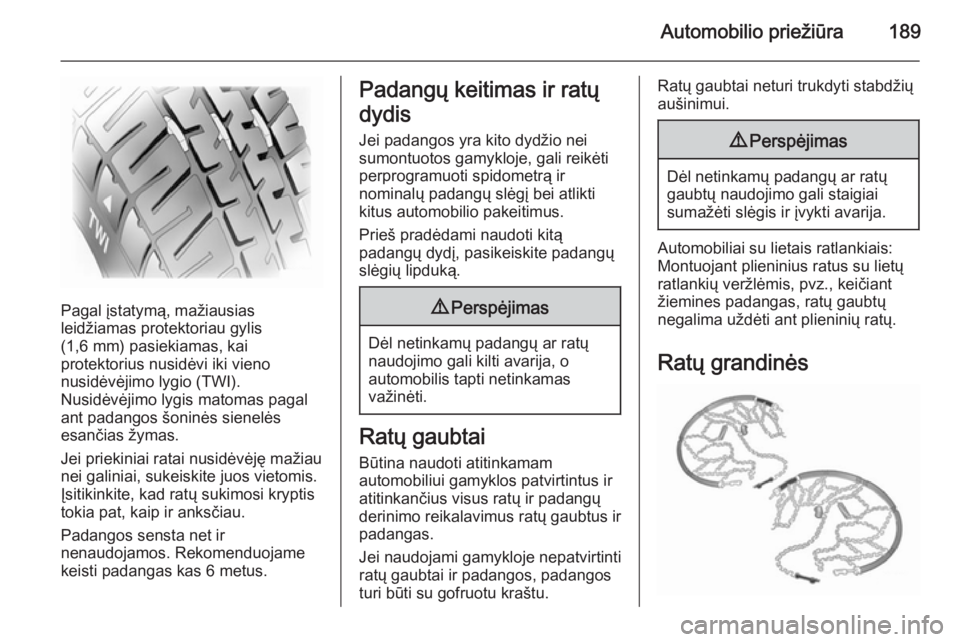

Automobilio priežiūra189
Pagal įstatymą, mažiausias
leidžiamas protektoriau gylis
(1,6 mm) pasiekiamas, kai
protektorius nusidėvi iki vieno
nusidėvėjimo lygio (TWI).
Nusidėvėjimo lygis matomas pagal
ant padangos šoninės sienelės
esančias žymas.
Jei priekiniai ratai nusidėvėję mažiau
nei galiniai, sukeiskite juos vietomis.
Įsitikinkite, kad ratų sukimosi kryptis
tokia pat, kaip ir anksčiau.
Padangos sensta net ir
nenaudojamos. Rekomenduojame
keisti padangas kas 6 metus.
Padangų keitimas ir ratų
dydis
Jei padangos yra kito dydžio nei
sumontuotos gamykloje, gali reikėti
perprogramuoti spidometrą ir
nominalų padangų slėgį bei atlikti
kitus automobilio pakeitimus.
Prieš pradėdami naudoti kitą
padangų dydį, pasikeiskite padangų
slėgių lipduką.9 Perspėjimas
Dėl netinkamų padangų ar ratų
naudojimo gali kilti avarija, o
automobilis tapti netinkamas
važinėti.
Ratų gaubtai
Būtina naudoti atitinkamam
automobiliui gamyklos patvirtintus ir
atitinkančius visus ratų ir padangų
derinimo reikalavimus ratų gaubtus ir
padangas.
Jei naudojami gamykloje nepatvirtinti
ratų gaubtai ir padangos, padangos
turi būti su gofruotu kraštu.
Ratų gaubtai neturi trukdyti stabdžių
aušinimui.9 Perspėjimas
Dėl netinkamų padangų ar ratų
gaubtų naudojimo gali staigiai
sumažėti slėgis ir įvykti avarija.
Automobiliai su lietais ratlankiais:
Montuojant plieninius ratus su lietų
ratlankių veržlėmis, pvz., keičiant
žiemines padangas, ratų gaubtų negalima uždėti ant plieninių ratų.
Ratų grandinės

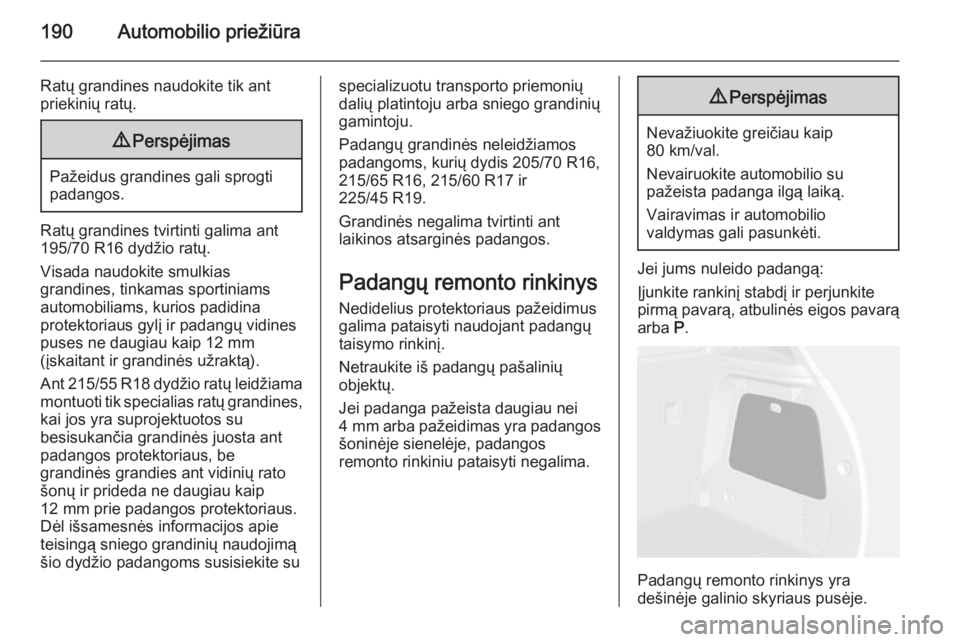

190Automobilio priežiūra
Ratų grandines naudokite tik ant
priekinių ratų.9 Perspėjimas
Pažeidus grandines gali sprogti
padangos.
Ratų grandines tvirtinti galima ant
195/70 R16 dydžio ratų.
Visada naudokite smulkias
grandines, tinkamas sportiniams
automobiliams, kurios padidina
protektoriaus gylį ir padangų vidines puses ne daugiau kaip 12 mm
(įskaitant ir grandinės užraktą).
Ant 215/55 R18 dydžio ratų leidžiama
montuoti tik specialias ratų grandines,
kai jos yra suprojektuotos su
besisukančia grandinės juosta ant
padangos protektoriaus, be
grandinės grandies ant vidinių rato
šonų ir prideda ne daugiau kaip
12 mm prie padangos protektoriaus.
Dėl išsamesnės informacijos apie teisingą sniego grandinių naudojimą
šio dydžio padangoms susisiekite su
specializuotu transporto priemonių
dalių platintoju arba sniego grandinių
gamintoju.
Padangų grandinės neleidžiamos
padangoms, kurių dydis 205/70 R16,
215/65 R16, 215/60 R17 ir
225/45 R19.
Grandinės negalima tvirtinti ant
laikinos atsarginės padangos.
Padangų remonto rinkinys
Nedidelius protektoriaus pažeidimus
galima pataisyti naudojant padangų
taisymo rinkinį.
Netraukite iš padangų pašalinių
objektų.
Jei padanga pažeista daugiau nei
4 mm arba pažeidimas yra padangos
šoninėje sienelėje, padangos
remonto rinkiniu pataisyti negalima.9 Perspėjimas
Nevažiuokite greičiau kaip
80 km/val.
Nevairuokite automobilio su
pažeista padanga ilgą laiką.
Vairavimas ir automobilio
valdymas gali pasunkėti.
Jei jums nuleido padangą:
Įjunkite rankinį stabdį ir perjunkite
pirmą pavarą, atbulinės eigos pavarą arba P.
Padangų remonto rinkinys yra
dešinėje galinio skyriaus pusėje.
