Njega vozila183
Ako TPMS sustav ne radi ispravno,on ne može detektirati ni
signalizirati nizak tlak u gumi. Ako
su svjetlo upozorenja za
neispravnost TPMS sustava i
poruka ili šifra upozorenja stalno
prisutni, posavjetujte se u radionici
zbog servisa.
Postupak usklađivanja TPMS osjetnika Svaki TPMS osjetnik ima jedinstvenidentifikacijski kod. Taj identifikacijski
kod treba biti usklađen s novim
položajem gume/kotača nakon
okretanja kotača ili zamjene jednog ili
više TPMS osjetnika. Postupak
usklađivanja TPMS osjetnika treba
provesti i nakon zamjene rezervne
gume standardnom gumom s TPMS
osjetnikom.
Svjetlo upozorenja na neispravnost i
poruka ili šifra upozorenja će nestati
prilikom sljedećeg ciklusa paljenja.
Osjetnici su pomoću TPMS alata
usklađeni prema položaju guma/
kotača sljedećim redom: prednja
guma uz vozača, prednja guma uz
suvozača, stražnja guma izasuvozača i stražnja guma iza vozača.
Posavjetujte se s radionicom radi
servisa ili kupite alat za učitavanje
položaja. Dopuštene su dvije minute za utvrđivanje položaja prve gume/
kotača i ukupno pet minuta za
utvrđivanje položaja svih guma/
kotača. Ako potraje dulje,
uspoređivanje se prekida i postupak
treba ponoviti.
Postupak usklađivanja TPMS
osjetnika je sljedeći:
1. Zategnite parkirnu kočnicu.
2. Uključite kontakt.
3. Pomoću tipke MENU na poluzi
pokazivača smjera odaberite
Vehicle Information Menu
(Informacijski izbornik vozila) na
informacijskom centru vozača
(DIC).
4. Okretanjem prekidača potražite izbornik za tlak u gumama.
5. Pritisnite tipku SET/CLR i počnite
postupak usklađivanja osjetnika.
Treba se pojaviti poruka koja traži prihvaćanje postupka.6. Ponovno pritisnite tipku SET/CLR za potvrdu odabira.
Sirena koja se dvaput oglasi
signalizira da je na prijemniku odabrano učitavanje.
7. Počnite s prednjom gumom uz vozača.
8. Postavite alat za učitavanje uz bočni zid gume, blizu tijela ventila.
Zatim pritiskom na tipku aktivirajte TPMS osjetnik. "Cvrkut" sirene
potvrđuje povezivanje
identifikacijskog koda s položajem
ove gume i kotača.
9. Prijeđite na prednju gumu uz suvozača i ponovite postupak iz
koraka 8.
10. Prijeđite na stražnju gumu iza suvozača i ponovite postupak iz
koraka 8.
11. Prijeđite na stražnju gumu iza vozača i ponovite postupak iz
koraka 8. Sirena se dvaput oglasi
i potvrđuje da je identifikacijski
kod senzora povezan sa
stražnjom gumom iza vozača i da
je postupak usklađivanja TPMS
osjetnika dovršen.

184Njega vozila
12. Isključite kontakt.
13. Napumpajte sve četiri gume do tlaka navedenog na naljepnici za
tlak u gumama.
Dubina šare
Redovito provjeravajte dubinu profila. Kada dubina profila padne ispod
2-3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina šare gume na jednoj
osovini se ne razlikuje za više od
2 mm.Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do jedne od
oznaka istrošenosti (TWI). Njihov
položaj je radi lakšeg uočavanja
označen oznakom na bočnoj stranici
gume.
Ako se prednje gume troše više nego stražnje, zamijenite prednje i stražnje
kotače. Osigurajte da su smjer i
rotacija kotača isti kao i prije.
Gume stare, čak i ako se ne koriste. Preporučamo zamjenu gume svakih
6 godina.
Promjena veličine guma i
kotača Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi
i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.
9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.

Njega vozila185
Vozila s lijevanim kotačima: Kod
montiranje čeličnih kotača s
maticama za lijevane kotače, npr.
kada mijenjate zimske gume, pokrovi
kotača ne mogu se pričvrstiti na
čelične kotače.
Lanci za snijeg
Lance za snijeg koristite jedino na
prednjim kotačima.
9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Lanci za snijeg su dozvoljeni na
gumama veličine 195/70 R16.
Upotrebljavajte samo fino pletene
lance prikladne za sportska vozila koji proširuju gaznu površinu i unutrašnju
stranicu gume najviše 12 mm
(uključujući bravu lanca).
Kod guma dimenzija 215/55 R18,
posebni lanci za snijeg dozvoljeni su
jedino ako su izrađeni s rotirajućim
remenom na gazećoj površini gume,
bez spojeva lanca s unutarnjih strana
gume te ako lanci ne dodaju više od
12 mm gazećoj površini gume. Više
informacija o ispravnom korištenju
lanaca za snijeg za gume ovih
dimenzija potražite kod
specijaliziranog prodavača rezervnih dijelova za vozilo ili proizvođača
lanaca za snijeg.
Lanci za snijeg nisu dozvoljeni na
gumama veličine 205/70 R16,
215/65 R16, 215/60 R17 i
225/45 R19.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.Komplet za popravak
gume Manja oštećenja na profilu gumemogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja bočnice ne mogu se
popraviti kompletom za popravak
gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je guma prazna:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa, stupanj za
vožnju unatrag ili P.

186Njega vozila

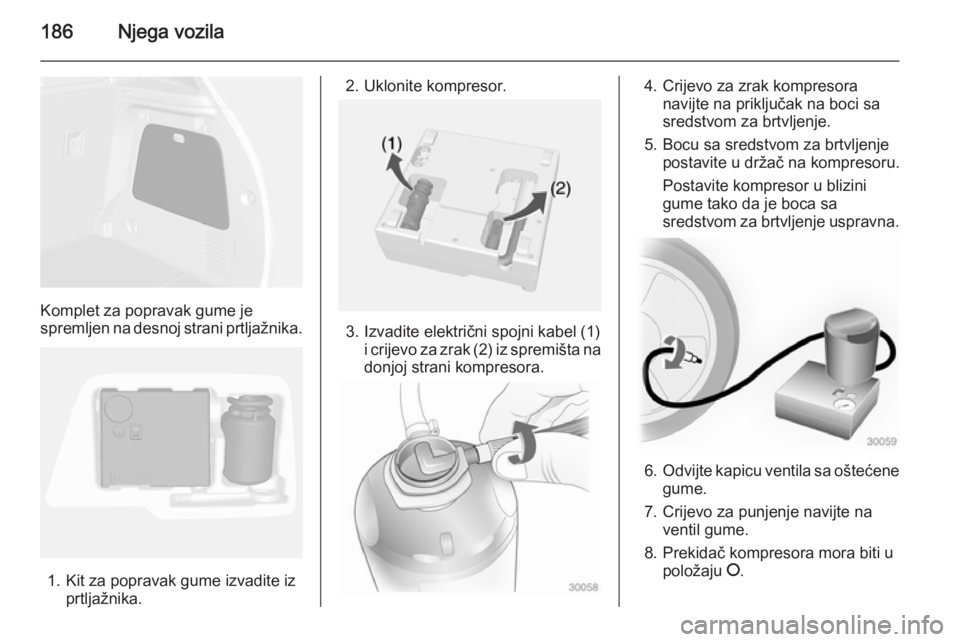

Komplet za popravak gume je
spremljen na desnoj strani prtljažnika.
1. Kit za popravak gume izvadite iz prtljažnika.
2. Uklonite kompresor.
3. Izvadite električni spojni kabel (1) i crijevo za zrak (2) iz spremišta nadonjoj strani kompresora.
4. Crijevo za zrak kompresora navijte na priključak na boci sa
sredstvom za brtvljenje.
5. Bocu sa sredstvom za brtvljenje postavite u držač na kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
6. Odvijte kapicu ventila sa oštećene
gume.
7. Crijevo za punjenje navijte na ventil gume.
8. Prekidač kompresora mora biti u položaju J.

Njega vozila187
9. Spojite utikač kompresora napriključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.
10. Pregibni prekidač na kompresoru pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
11. Mjerač tlaka na kompresoru pokazuje vrijednost do 6 bara dokse boca sa sredstvom za
brtvljenje prazni (približno
30 sekundi). Tada tlak počinje
padati.
12. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinje
pumpanje gume.
13. Propisani tlak u gumi trebao bi se postići u roku od 10 minuta. Tlak
u gumi 3 213. Kada postignete
propisani tlak, isključite
kompresor.
Ako propisani tlak nije postignut u roku od 10 minuta, odvojite kit za
popravak gume. Pomaknite vozilo
za jedan okretaj gume. Ponovno
spojite kit za popravak gume i
nastavite postupak pumpanja tijekom 10 minuta. Ako propisani
tlak još uvijek nije postignut, guma
je previše oštećena. Zatražite
pomoć radionice.
Prekomjerni tlak u gumi ispustite
prekidačem iznad indikatora
tlaka.
Ne koristite kompresor dulje od
10 minuta.
14. Odspojite kit za popravak gume. Pritisnite osigurač na nosaču
kako bi sa njega uklonili bocu sa
sredstvom za brtvljenje. Crijevo
za pumpanje gume spojite na
slobodni priključak na boci sa
sredstvom za brtvljenje. To
sprječava curenje sredstva za
brtvljenje. Kit za popravak gume
spremite u prtljažnik.
15. Ostatke sredstva za brtvljenje uklonite krpom.
16. Naljepnicu s naznačenom maksimalnom brzinom skinite s
boce sa sredstvom za brtvljenje i
nalijepite u vidnom polju vozača.
17. Odmah nastavite vožnju tako da se sredstvo za brtvljenje u gumi
jednoliko rasporedi. Zaustavite se nakon otprilike 10 km vožnje (ali

188Njega vozila
ne dulje od 10 minuta) i provjerite
tlak u gumi. Kada to radite, crijevo
kompresora za zrak, spojite
direktno na ventil gume.
Ako je tlak u gumi veći od
1,3 bara, podesite na propisani
tlak. Ponavljate postupak dok više
ne bude gubitka tlaka.
Ako je tlak u gumi pao ispod
1,3 bara, vozilo se ne smije
koristiti. Zatražite pomoć
radionice.
18. Kit za popravak gume spremite u prtljažnik.
Napomena
Vozne karakteristike popravljene
gume značajno su drugačije, stoga
ovu gumu zamijenite.
Ako začujete neuobičajenu buku ili
ako kompresor postane vruć,
isključite kompresor na najmanje
30 minuta.
Ugrađeni sigurnosni ventil otvara se kod tlaka od 7 bara.
Pazite na datum isteka kita za
popravak gume. Nakon tog datuma
se više ne mogu jamčiti njegove
sposobnosti brtvljenja. Obratite
pažnju na upute o skladištenju na
boci sa sredstvom za brtvljenje.
Iskorištenu bocu sa sredstvom za
brtvljenje zamijenite. Bocu odložite
prema primjenjivim zakonskim
propisima.
Kompresor i sredstvo za brtvljenje
mogu se koristiti od približno -30 °C.
Priloženi adapteri se mogu koristiti
za napuhavanje drugih predmeta
npr. nogometne lopte, zračnih
madraca, čamaca itd. Nalaze se s
donje strane kompresora. Zauklanjanje, navijte crijevo
kompresora za zrak i izvucite
adapter.
Zamjena kotača Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem 3 185.
Izvršite sljedeće pripreme i poštujte sljedeće informacije:
■ Parkirajte na ravnoj, tvrdoj podlozi koja nije skliska. Prednji kotači
moraju biti usmjereni ravno
naprijed.
■ Zategnite parkirnu kočnicu i odaberite prvi stupanj prijenosa,
stupanj za vožnju unatrag ili P.
■ Uklonite rezervni kotač 3 190.
■ Nikada ne vršite zamjenu više od jednog kotača odjednom.
■ Dizalicu koristite samo za zamjenu kotača u slučaju probijanja, ne zazamjenu sezonskih zimskih ili
ljetnih guma.

Njega vozila189
■ Ako je podloga na koju se dizalicaoslanja mekana, ispod dizalice je
potrebno postaviti čvrstu podlogu
(maksimalne debljine 1 cm).
■ Izvadite teške predmete iz vozila prije njegovog podizanja dizalicom.
■ U podignutom vozilu ne smiju se nalaziti osobe ili životinje.
■ Ne uvlačite se ispod podignutog vozila.
■ Ne pokrećite vozilo kada je podignuto dizalicom.
■ Matice i navoje kotača očistite čistom krpom prije postavljanja
kotača.9 Upozorenje
Ne podmazujte vijke, matice i
konuse matica kotača.
1. Otkačite čepove matica kotača pomoću odvijača i uklonite ih.
Skinite poklopac kotača.
2. Rasklopite ključ za vijke kotača i postavite ga pazeći da je pravilno
nasjeo te otpustite svaku maticu za pola okretaja.
3. Uvjerite se da je dizalica pravilno postavljena ispod odgovarajuće
točke za podizanje vozila.
Ovisno o opremi, najprije skinite
poklopce s točaka za dizanje.
4. Postavite dizalicu na potrebnu visinu. Pozicionirajte je direktno
ispod točke podizanja na tako da spriječite njeno klizanje.
Spojite ključ za vijke kotača i
okrećite ga s pravilno poravnatom dizalicom dok se kotač ne odigne
od podloge.
5. Odvijte matice kotača.
6. Zamijenite kotač. Rezervni kotač 3 190.

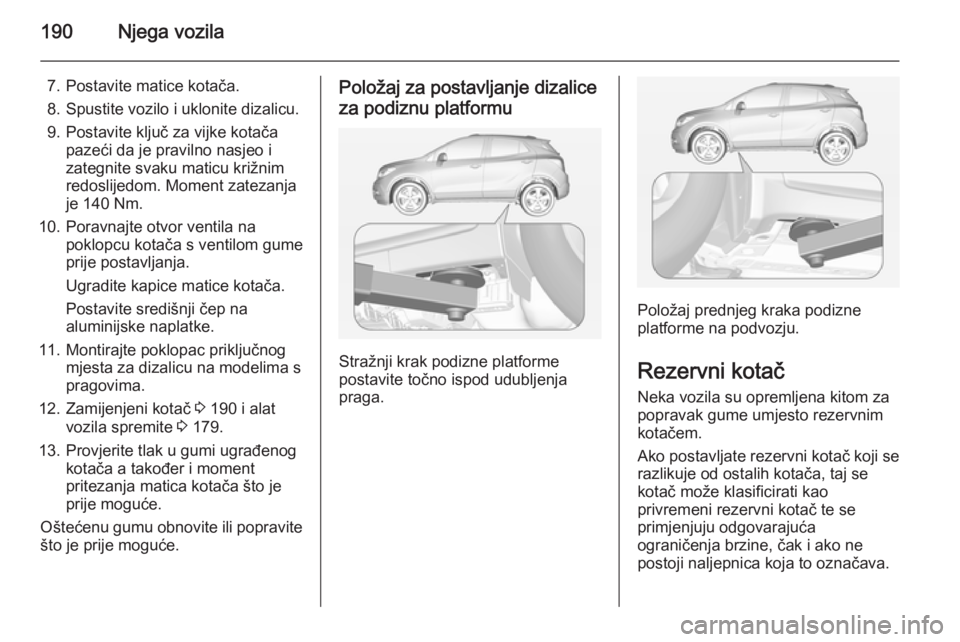

190Njega vozila
7. Postavite matice kotača.
8. Spustite vozilo i uklonite dizalicu.
9. Postavite ključ za vijke kotača pazeći da je pravilno nasjeo i
zategnite svaku maticu križnim
redoslijedom. Moment zatezanja je 140 Nm.
10. Poravnajte otvor ventila na poklopcu kotača s ventilom gume
prije postavljanja.
Ugradite kapice matice kotača.
Postavite središnji čep na
aluminijske naplatke.
11. Montirajte poklopac priključnog mjesta za dizalicu na modelima s
pragovima.
12. Zamijenjeni kotač 3 190 i alat
vozila spremite 3 179.
13. Provjerite tlak u gumi ugrađenog kotača a također i moment
pritezanja matica kotača što je
prije moguće.
Oštećenu gumu obnovite ili popravite
što je prije moguće.Položaj za postavljanje dizalice
za podiznu platformu
Stražnji krak podizne platforme
postavite točno ispod udubljenja
praga.
Položaj prednjeg kraka podizne
platforme na podvozju.
Rezervni kotač Neka vozila su opremljena kitom za
popravak gume umjesto rezervnim
kotačem.
Ako postavljate rezervni kotač koji se razlikuje od ostalih kotača, taj se
kotač može klasificirati kao
privremeni rezervni kotač te se
primjenjuju odgovarajuća
ograničenja brzine, čak i ako ne
postoji naljepnica koja to označava.
