Page 97 of 225

Instrumenti i kontrole95
■ postavke sustava
■ poruke vozila 3 96
■ postavke za personalizaciju vozila 3 101
Vrsta informacije i kako je prikazana
ovisi o opremi vozila i odabranim
postavkama.
Odabir izbornika i postavki Izbornicima i postavkama se pristupa
putem zaslona.
Odabir se vrši putem:
■ izbornika
■ funkcijskih tipki i višefunkcijskog kotačića na infotainment sustavu
Odabir putem infotainment sustava
Funkciju odaberite putem tipki
Infotainment sustava. Prikazuje se
izbornik odabrane funkcije.
Višefunkcijski kotačić se koristi za
odabir stavke i potvrdu.
Višefunkcijski kotačić
Višefunkcijski kotačić je središnji
upravljački element za izbornike:
Zakrenite ■ Za označavanje opcije izbornika
■ Za postavljanje numeričke vrijednosti ili za prikaz opcije
izbornika
Pritisnite (vanjski prsten)
■ Za odabir ili aktiviranje označene opcije
■ Za potvrdu postavljene vrijednosti
■ Za uključivanje/isključivanje funkcije sustava
BACK prekidač
Pritisnite tipku za: ■ izlazak iz izbornika bez promjene postavki
■ povratak iz podizbornika u višu razinu izbornika
■ brisanje zadnjeg znaka u nizu znakova
Pritisnite i držite tipku nekoliko
sekundi za brisanje cijelog unosa.
Personalizacija vozila 3 101.
Page 98 of 225
96Instrumenti i kontrolePoruke vozila
Poruke su uglavnom prikazane na
informacijskom centru vozača (DIC),
u nekim slučajevima zajedno sa
zvučnim upozorenjem.
Pritisnite SET/CLR prekidač, MENU
prekidač ili zakrenite kotačić
podešavanja za potvrdu poruke.
Poruke vozila na zaslonu na
sredini
Poruke vozila su prikazane kao kodni
brojevi.
Br.Poruka vozila10Kočnice su pregrijane16Kvar svjetla kočenja25Kvar prednjeg lijevog
pokazivača smjera26Kvar stražnjeg lijevog
pokazivača smjeraBr.Poruka vozila27Kvar prednjeg desnog
pokazivača smjera28Kvar stražnjeg desnog
pokazivača smjera53Zategnite čep za ulijevanje
goriva54Voda u filteru diesel gorivaS68Servisirajte servo upravljačS73Servisirajte sustav pogona na
sve kotačeS75Servisirajte klima uređajS79Nadolijte motorno uljeS81Servisirajte mjenjačS82Ubrzo zamijenite motorno uljeS84Snaga motora je smanjenaS89Ubrzo servisiraj vozilo128Otvoren poklopac motornog
prostora134Kvar na sustavu pomoći pri
parkiranju, očistite odbojnik

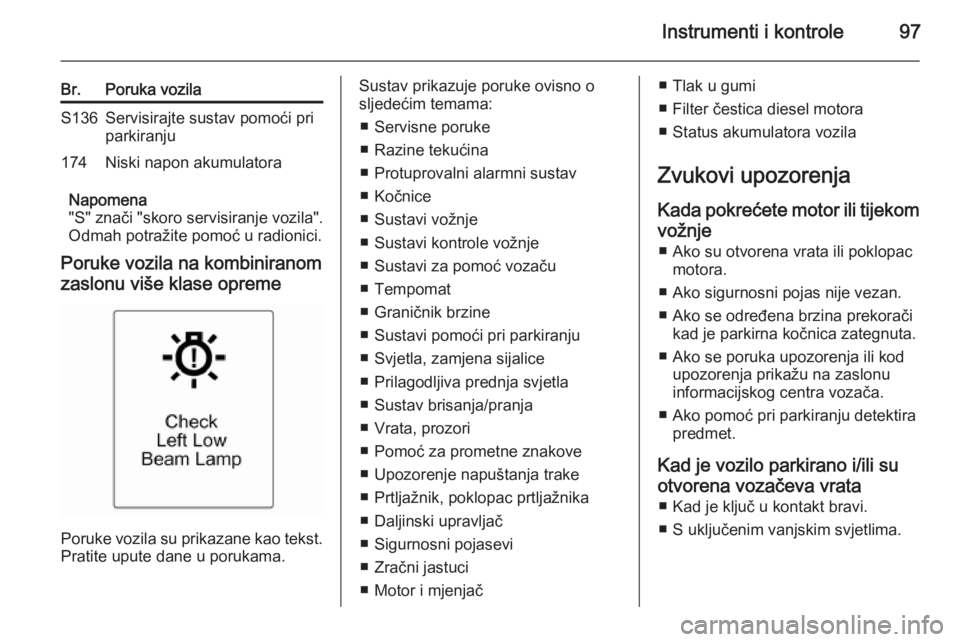

Page 99 of 225

Instrumenti i kontrole97
Br.Poruka vozilaS136Servisirajte sustav pomoći pri
parkiranju174Niski napon akumulatora
Napomena
"S" znači "skoro servisiranje vozila".
Odmah potražite pomoć u radionici.
Poruke vozila na kombiniranom
zaslonu više klase opreme
Poruke vozila su prikazane kao tekst.
Pratite upute dane u porukama.
Sustav prikazuje poruke ovisno o
sljedećim temama:
■ Servisne poruke
■ Razine tekućina
■ Protuprovalni alarmni sustav
■ Kočnice
■ Sustavi vožnje
■ Sustavi kontrole vožnje
■ Sustavi za pomoć vozaču
■ Tempomat
■ Graničnik brzine
■ Sustavi pomoći pri parkiranju
■ Svjetla, zamjena sijalice
■ Prilagodljiva prednja svjetla
■ Sustav brisanja/pranja
■ Vrata, prozori
■ Pomoć za prometne znakove ■ Upozorenje napuštanja trake
■ Prtljažnik, poklopac prtljažnika
■ Daljinski upravljač
■ Sigurnosni pojasevi
■ Zračni jastuci
■ Motor i mjenjač■ Tlak u gumi
■ Filter čestica diesel motora
■ Status akumulatora vozila
Zvukovi upozorenja
Kada pokrećete motor ili tijekom
vožnje ■ Ako su otvorena vrata ili poklopac motora.
■ Ako sigurnosni pojas nije vezan.
■ Ako se određena brzina prekorači kad je parkirna kočnica zategnuta.
■ Ako se poruka upozorenja ili kod upozorenja prikažu na zaslonu
informacijskog centra vozača.
■ Ako pomoć pri parkiranju detektira predmet.
Kad je vozilo parkirano i/ili su otvorena vozačeva vrata ■ Kad je ključ u kontakt bravi.
■ S uključenim vanjskim svjetlima.

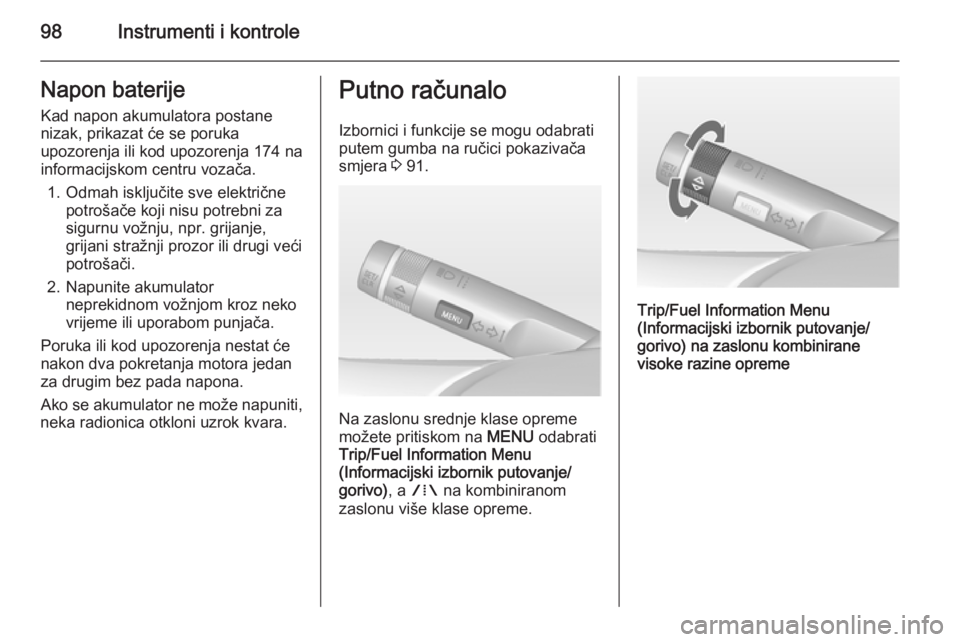

Page 100 of 225
98Instrumenti i kontroleNapon baterije
Kad napon akumulatora postane
nizak, prikazat će se poruka
upozorenja ili kod upozorenja 174 na
informacijskom centru vozača.
1. Odmah isključite sve električne potrošače koji nisu potrebni za
sigurnu vožnju, npr. grijanje, grijani stražnji prozor ili drugi veći
potrošači.
2. Napunite akumulator neprekidnom vožnjom kroz nekovrijeme ili uporabom punjača.
Poruka ili kod upozorenja nestat će
nakon dva pokretanja motora jedan
za drugim bez pada napona.
Ako se akumulator ne može napuniti,
neka radionica otkloni uzrok kvara.Putno računalo
Izbornici i funkcije se mogu odabrati
putem gumba na ručici pokazivača
smjera 3 91.
Na zaslonu srednje klase opreme
možete pritiskom na MENU odabrati
Trip/Fuel Information Menu
(Informacijski izbornik putovanje/
gorivo) , a W na kombiniranom
zaslonu više klase opreme.
Trip/Fuel Information Menu
(Informacijski izbornik putovanje/
gorivo) na zaslonu kombinirane
visoke razine opreme

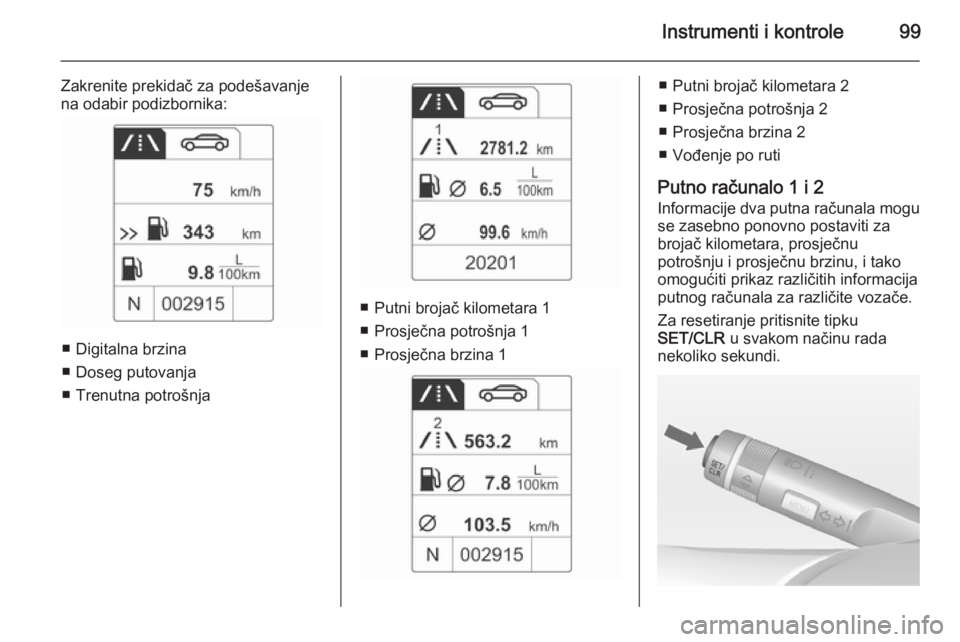

Page 101 of 225
Instrumenti i kontrole99
Zakrenite prekidač za podešavanje
na odabir podizbornika:
■ Digitalna brzina
■ Doseg putovanja
■ Trenutna potrošnja
■ Putni brojač kilometara 1
■ Prosječna potrošnja 1
■ Prosječna brzina 1
■ Putni brojač kilometara 2
■ Prosječna potrošnja 2
■ Prosječna brzina 2
■ Vođenje po ruti
Putno računalo 1 i 2
Informacije dva putna računala mogu se zasebno ponovno postaviti za
brojač kilometara, prosječnu
potrošnju i prosječnu brzinu, i tako
omogućiti prikaz različitih informacija
putnog računala za različite vozače.
Za resetiranje pritisnite tipku
SET/CLR u svakom načinu rada
nekoliko sekundi.

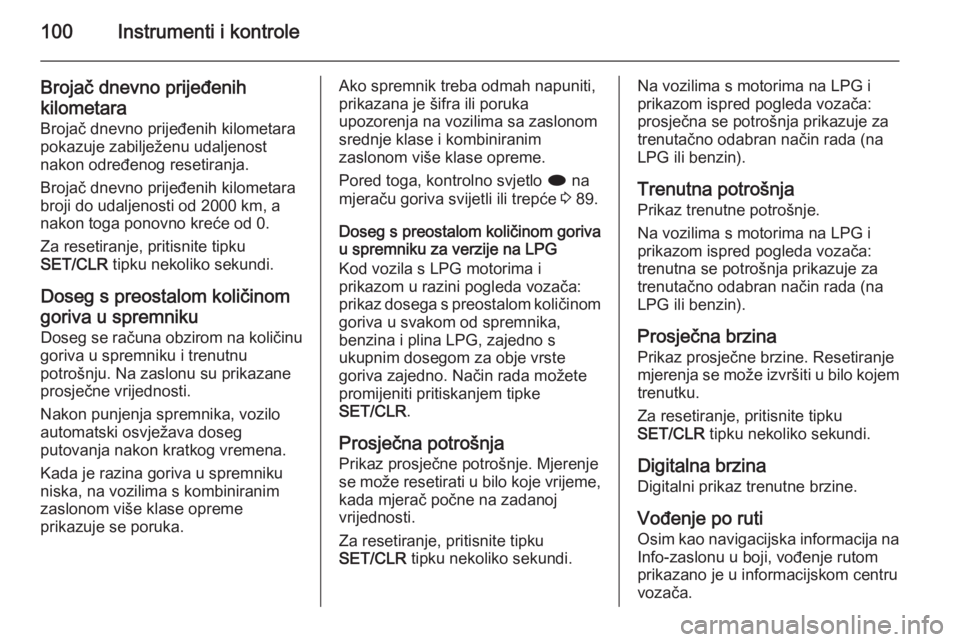

Page 102 of 225

100Instrumenti i kontrole
Brojač dnevno prijeđenih
kilometara
Brojač dnevno prijeđenih kilometara
pokazuje zabilježenu udaljenost
nakon određenog resetiranja.
Brojač dnevno prijeđenih kilometara
broji do udaljenosti od 2000 km, a
nakon toga ponovno kreće od 0.
Za resetiranje, pritisnite tipku
SET/CLR tipku nekoliko sekundi.
Doseg s preostalom količinom goriva u spremniku
Doseg se računa obzirom na količinu
goriva u spremniku i trenutnu
potrošnju. Na zaslonu su prikazane
prosječne vrijednosti.
Nakon punjenja spremnika, vozilo
automatski osvježava doseg
putovanja nakon kratkog vremena.
Kada je razina goriva u spremniku
niska, na vozilima s kombiniranim
zaslonom više klase opreme
prikazuje se poruka.Ako spremnik treba odmah napuniti,
prikazana je šifra ili poruka
upozorenja na vozilima sa zaslonom
srednje klase i kombiniranim
zaslonom više klase opreme.
Pored toga, kontrolno svjetlo i na
mjeraču goriva svijetli ili trepće 3 89.
Doseg s preostalom količinom goriva
u spremniku za verzije na LPG
Kod vozila s LPG motorima i
prikazom u razini pogleda vozača:
prikaz dosega s preostalom količinom goriva u svakom od spremnika,
benzina i plina LPG, zajedno s
ukupnim dosegom za obje vrste
goriva zajedno. Način rada možete promijeniti pritiskanjem tipke
SET/CLR .
Prosječna potrošnja
Prikaz prosječne potrošnje. Mjerenje
se može resetirati u bilo koje vrijeme, kada mjerač počne na zadanoj
vrijednosti.
Za resetiranje, pritisnite tipku
SET/CLR tipku nekoliko sekundi.Na vozilima s motorima na LPG i
prikazom ispred pogleda vozača:
prosječna se potrošnja prikazuje za trenutačno odabran način rada (na
LPG ili benzin).
Trenutna potrošnja
Prikaz trenutne potrošnje.
Na vozilima s motorima na LPG i prikazom ispred pogleda vozača:
trenutna se potrošnja prikazuje za
trenutačno odabran način rada (na
LPG ili benzin).
Prosječna brzinaPrikaz prosječne brzine. Resetiranje
mjerenja se može izvršiti u bilo kojem
trenutku.
Za resetiranje, pritisnite tipku
SET/CLR tipku nekoliko sekundi.
Digitalna brzina Digitalni prikaz trenutne brzine.
Vođenje po ruti
Osim kao navigacijska informacija na
Info-zaslonu u boji, vođenje rutom
prikazano je u informacijskom centru
vozača.
Page 103 of 225

Instrumenti i kontrole101Personalizacija vozila
Vozilo se može personalizirati
mijenjanjem postavki u Infotainment
sustavu.
Ovisno o opremi vozila neke funkcije
opisane u nastavku možda neće biti
dostupne.
Postavke na
grafičkom info zaslonu
CD 400
Pritisnite tipku CONFIG za izbornik
"Settings".Kada je kontakt u položaju "ON" i
Infotainment sustav uključen,
pritisnite CONFIG.
Prikazani su izbornici za postavke.
Traženje izbornika za postavke
provedite okretanjem regulatora
MENU .
Odabir izbornika za postavke vršite
pritiskom na kotačić MENU.
Ako ga želite zatvoriti ili se vratiti na prijašnji zaslon, pritisnite BACK.
Mogu se odabrati sljedeće postavke: ■ Languages (Jezici)
■ Time Date (Postavke vremena i
datuma)
■ Radio settings (Postavke za radio)
■ Bluetooth settings (Bluetooth
postavke)
■ Vehicle settings (Postavke vozila)
U odgovarajućim podizbornicima
mogu se promijeniti sljedeće
postavke:
Languages (Jezici)
Odabir željenog jezika.Time Date (Postavke vremena i
datuma)
Vidi sat 3 77.
Radio settings (Postavke za radio)
Za više informacija pogledajte
priručnik infotainment sustava.
Bluetooth settings (Bluetooth
postavke)
Za više informacija pogledajte
priručnik infotainment sustava.
Vehicle settings (Postavke vozila) ■ Climate and air quality (Klima i
kvaliteta zraka)
Auto fan speed (Automatska brzina
ventilatora) : Mijenja regulaciju
ventilatora. Promijenjena postavka
bit će aktivna nakon ponovnog
isključivanja pa uključivanja
kontakta.
Climate control mode (Uključivanje
klime) : Uključivanje ili isključivanje
hlađenja.
Auto demist (Automatsko
odmagljivanje) : Podržava
odmagljivanje vjetrobrana
automatskim odabirom potrebnih
Page 104 of 225

102Instrumenti i kontrole
postavki i automatskim radom
klima uređaja.
Auto rear demist (Auto.
odmagljivanje straga) : Automatsko
aktiviranje grijanja stražnjeg
prozora.
■ Comfort settings (Udobnost i
praktičnost)
Chime volume (Glasnoća zvona) :
Mijenja glasnoću zvukova
upozorenja.
Personalization by driver
(Vozačeva personalizacija) :
Aktivira ili deaktivira funkciju personalizacije.
Rear auto wipe in reverse (Auto.
brisači u vožnji unazad) : Uključuje
ili isključuje automatsko
uključivanje brisača stražnjeg
stakla kada se uključi brzina za
vožnju unatrag.
■ Exterior ambient lighting (Svjetlo)
Exterior lighting by unlocking
(Svjetla za lokaciju vozila) :
Aktivira ili deaktivira ulazno svjetlo.
Duration upon exit of vehicle
(Svjetlo za izlazak) :Uključuje ili isključuje ili mijenja
trajanje svjetla za izlazak.
■ Power door locks (Električno
zaključavanje vrata)
Auto door lock (Auto. zaključavanje vrata) : Uključivanje ili isključivanje
funkcije automatskog otključavanja
vrata nakon isključenja kontakta.
Uključivanje ili isključivanje funkcije automatskog zaključavanja vrata
nakon kretanja.
Stop door lock if door open (Otklj.
vr. vozača izvan vozila) :
Uključivanje ili isključivanje funkcije
automatskog zaključavanja vrata
dok su vrata otvorena.
Delayed door lock (Odgođeno
zaključavanje vrata) : Uključivanje ili
isključivanje funkcije zaključavanja
vrata s odgodom.
■ Remote locking, unlocking, starting
(Daljinsko zaklj., otklj., pokretanje)
Remote unlock feedback (Svjetlo
potvrde daljin. otklj.) :
Uključuje ili isključuje treptanje sva četiri pokazivača smjera prilikom
otključavanja.Remote door unlock (Daljinsko
otključavanje vrata) : Mijenja
konfiguraciju za otključavanje
samo vrata vozača prilikom
otključavanja cijelog vozila.
■ Restore factory settings (Vratiti
tvorničke postavke) :
Resetira sve postavke na osnovne postavke.
Postavke na info-zaslonu u boji CD 600/Navi 650/Navi 950
Pritisnite gumb CONFIG na prednjoj
ploči Infotainment sustava kako biste
ušli u izbornik za konfiguraciju.
Okrenite višefunkcijski kotačić kako
biste se pomicali prema golje ili dolje
na popisu. Pritisnite višefunkcijski
kotačić (Navi 950 / Navi 650: pritisnite
vanjski prsten) kako biste odabrali
stavku izbornika.
