Sõiduki hooldamine167

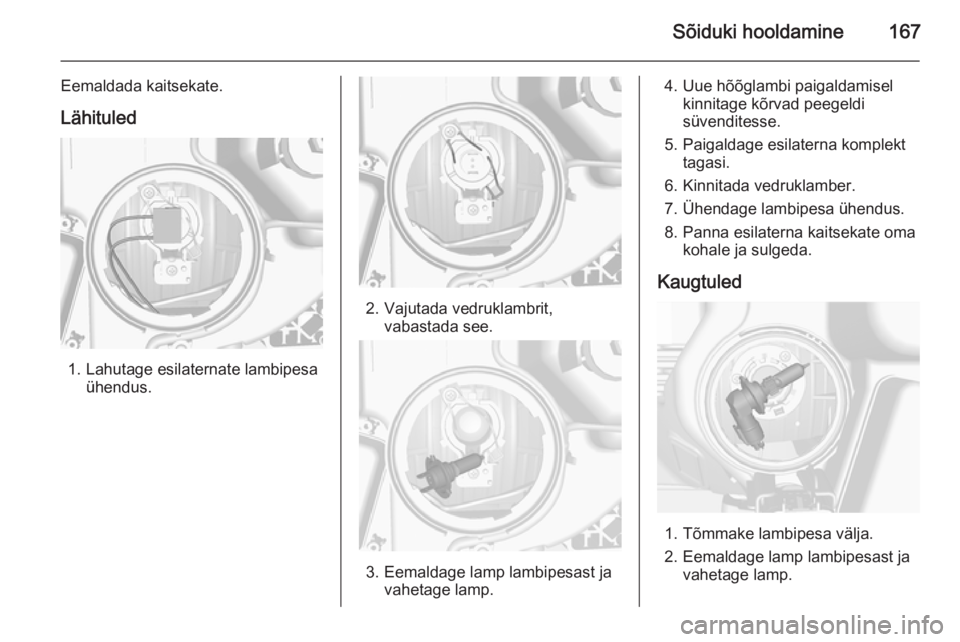

Eemaldada kaitsekate.
Lähituled
1. Lahutage esilaternate lambipesa ühendus.
2. Vajutada vedruklambrit,vabastada see.
3. Eemaldage lamp lambipesast javahetage lamp.
4. Uue hõõglambi paigaldamiselkinnitage kõrvad peegeldi
süvenditesse.
5. Paigaldage esilaterna komplekt tagasi.
6. Kinnitada vedruklamber.
7. Ühendage lambipesa ühendus.
8. Panna esilaterna kaitsekate oma kohale ja sulgeda.
Kaugtuled
1. Tõmmake lambipesa välja.
2. Eemaldage lamp lambipesast ja vahetage lamp.
Page 170 of 221
168Sõiduki hooldamine

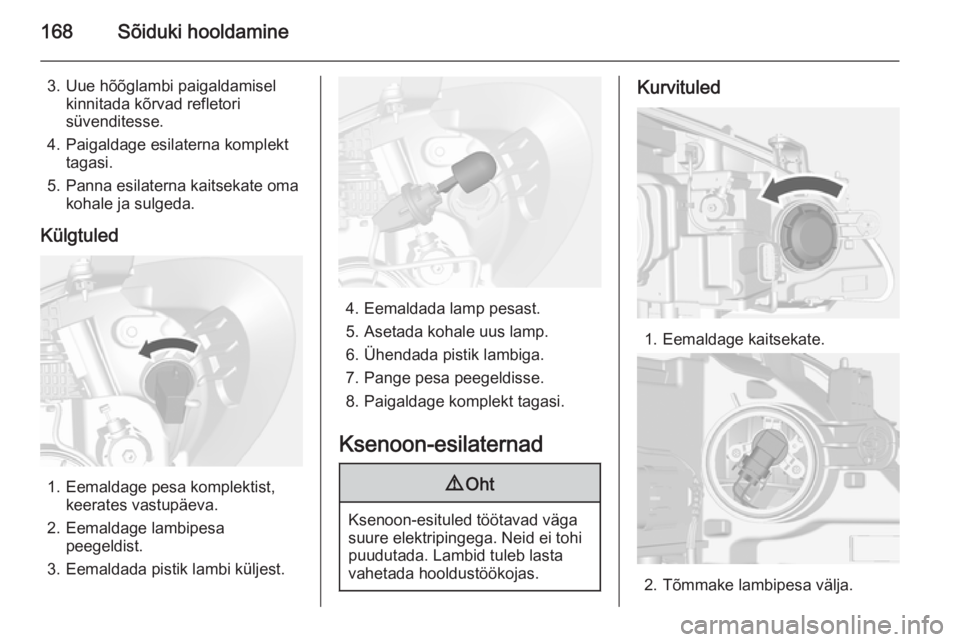

3. Uue hõõglambi paigaldamiselkinnitada kõrvad refletorisüvenditesse.
4. Paigaldage esilaterna komplekt tagasi.
5. Panna esilaterna kaitsekate oma kohale ja sulgeda.
Külgtuled
1. Eemaldage pesa komplektist, keerates vastupäeva.
2. Eemaldage lambipesa peegeldist.
3. Eemaldada pistik lambi küljest.
4. Eemaldada lamp pesast.
5. Asetada kohale uus lamp.
6. Ühendada pistik lambiga.
7. Pange pesa peegeldisse.
8. Paigaldage komplekt tagasi.
Ksenoon-esilaternad
9 Oht
Ksenoon-esituled töötavad väga
suure elektripingega. Neid ei tohi
puudutada. Lambid tuleb lasta
vahetada hooldustöökojas.
Kurvituled
1. Eemaldage kaitsekate.
2. Tõmmake lambipesa välja.
Page 171 of 221
Sõiduki hooldamine169

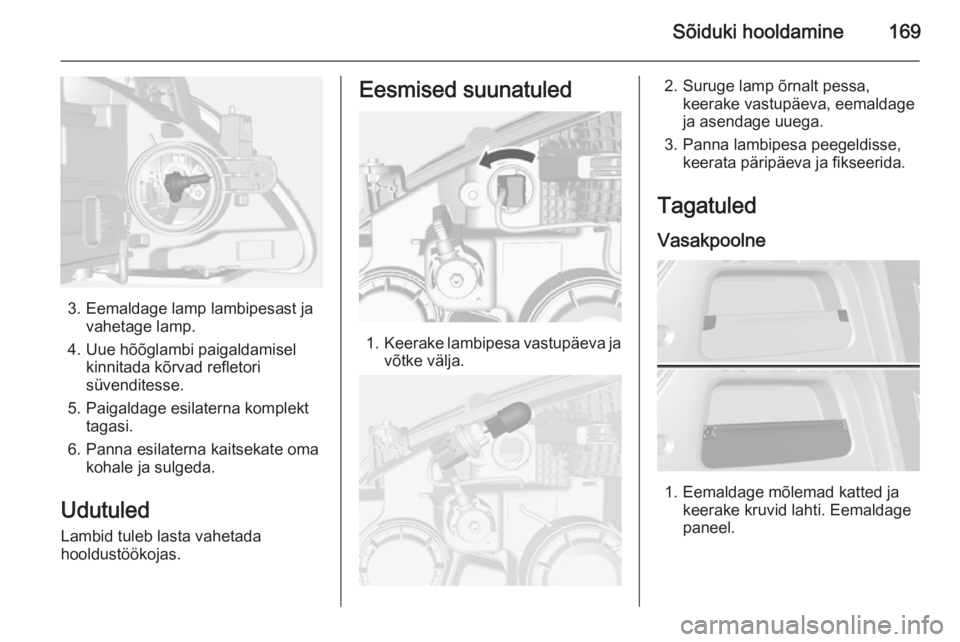

3. Eemaldage lamp lambipesast javahetage lamp.
4. Uue hõõglambi paigaldamisel kinnitada kõrvad refletori
süvenditesse.
5. Paigaldage esilaterna komplekt tagasi.
6. Panna esilaterna kaitsekate oma kohale ja sulgeda.
Udutuled
Lambid tuleb lasta vahetada
hooldustöökojas.
Eesmised suunatuled
1. Keerake lambipesa vastupäeva ja
võtke välja.
2. Suruge lamp õrnalt pessa, keerake vastupäeva, eemaldage
ja asendage uuega.
3. Panna lambipesa peegeldisse, keerata päripäeva ja fikseerida.
Tagatuled
Vasakpoolne
1. Eemaldage mõlemad katted ja keerake kruvid lahti. Eemaldage
paneel.
Page 172 of 221
170Sõiduki hooldamine

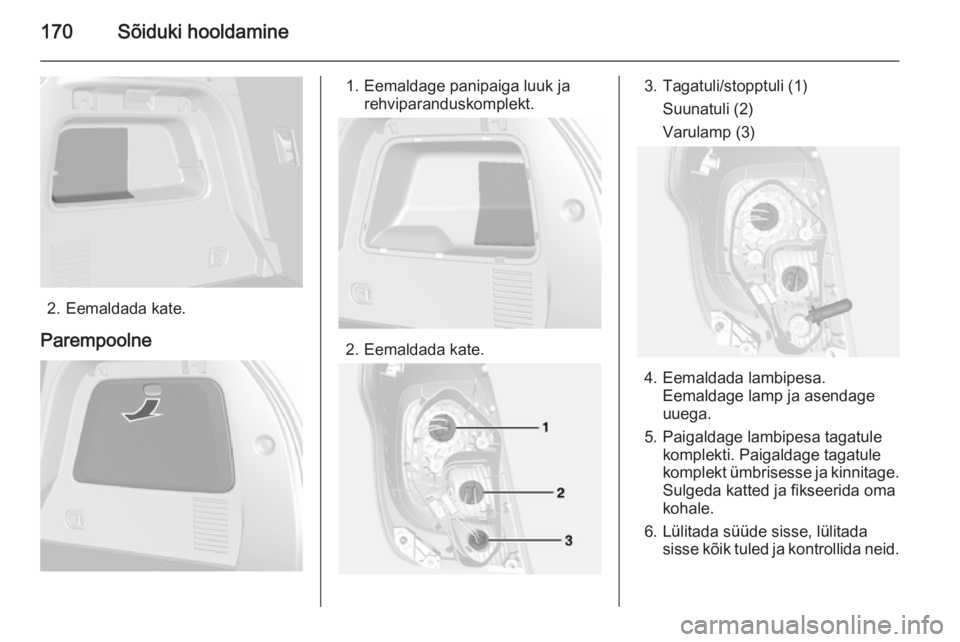

2. Eemaldada kate.
Parempoolne
1. Eemaldage panipaiga luuk ja rehviparanduskomplekt.
2. Eemaldada kate.
3. Tagatuli/stopptuli (1)
Suunatuli (2)
Varulamp (3)
4. Eemaldada lambipesa. Eemaldage lamp ja asendage
uuega.
5. Paigaldage lambipesa tagatule komplekti. Paigaldage tagatule
komplekt ümbrisesse ja kinnitage. Sulgeda katted ja fikseerida oma
kohale.
6. Lülitada süüde sisse, lülitada sisse kõik tuled ja kontrollida neid.
Page 173 of 221

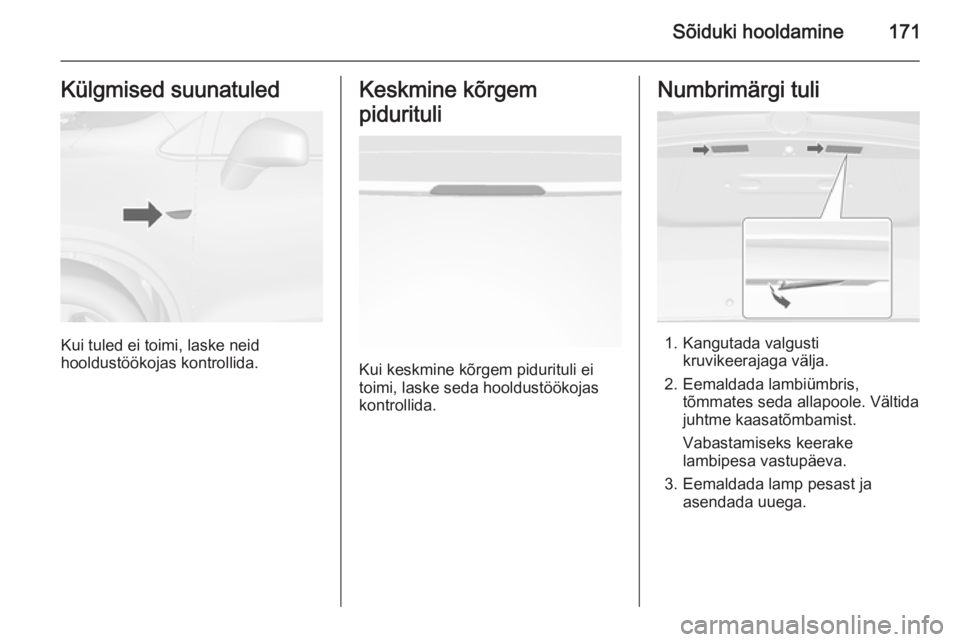

Sõiduki hooldamine171Külgmised suunatuled
Kui tuled ei toimi, laske neid
hooldustöökojas kontrollida.
Keskmine kõrgem
pidurituli
Kui keskmine kõrgem pidurituli ei
toimi, laske seda hooldustöökojas kontrollida.
Numbrimärgi tuli
1. Kangutada valgusti kruvikeerajaga välja.
2. Eemaldada lambiümbris, tõmmates seda allapoole. Vältida
juhtme kaasatõmbamist.
Vabastamiseks keerake lambipesa vastupäeva.
3. Eemaldada lamp pesast ja asendada uuega.
Page 174 of 221

172Sõiduki hooldamine

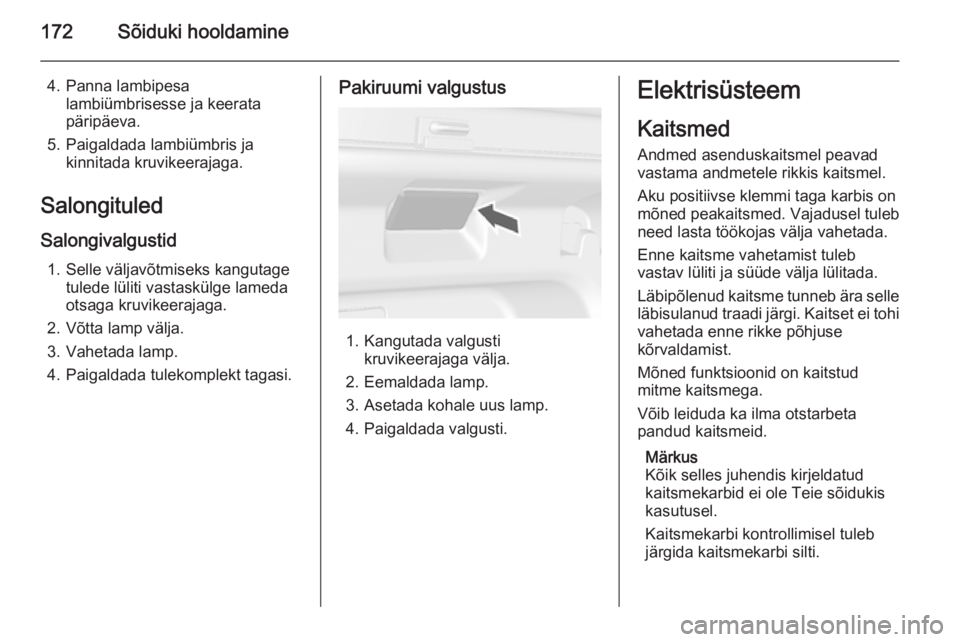

4. Panna lambipesalambiümbrisesse ja keerata
päripäeva.
5. Paigaldada lambiümbris ja kinnitada kruvikeerajaga.
Salongituled
Salongivalgustid 1. Selle väljavõtmiseks kangutage tulede lüliti vastaskülge lameda
otsaga kruvikeerajaga.
2. Võtta lamp välja.
3. Vahetada lamp.
4. Paigaldada tulekomplekt tagasi.Pakiruumi valgustus
1. Kangutada valgusti kruvikeerajaga välja.
2. Eemaldada lamp.
3. Asetada kohale uus lamp.
4. Paigaldada valgusti.
Elektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Aku positiivse klemmi taga karbis on
mõned peakaitsmed. Vajadusel tuleb
need lasta töökojas välja vahetada.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi vahetada enne rikke põhjuse
kõrvaldamist.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Märkus
Kõik selles juhendis kirjeldatud
kaitsmekarbid ei ole Teie sõidukis
kasutusel.
Kaitsmekarbi kontrollimisel tuleb järgida kaitsmekarbi silti.
Page 175 of 221
Sõiduki hooldamine173

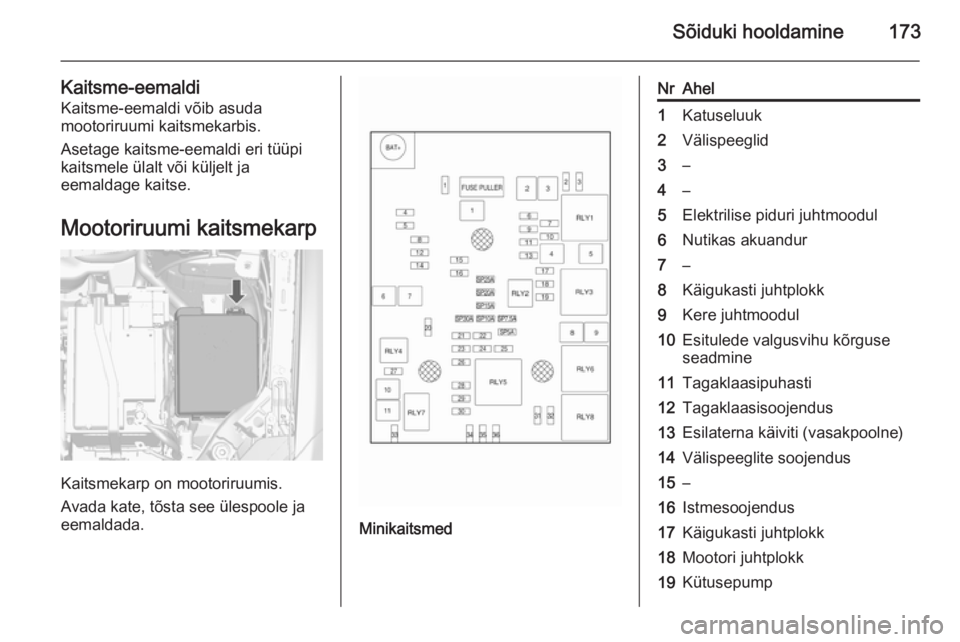

Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Asetage kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldage kaitse.
Mootoriruumi kaitsmekarp
Kaitsmekarp on mootoriruumis.
Avada kate, tõsta see ülespoole ja
eemaldada.
Minikaitsmed
NrAhel1Katuseluuk2Välispeeglid3–4–5Elektrilise piduri juhtmoodul6Nutikas akuandur7–8Käigukasti juhtplokk9Kere juhtmoodul10Esitulede valgusvihu kõrguse
seadmine11Tagaklaasipuhasti12Tagaklaasisoojendus13Esilaterna käiviti (vasakpoolne)14Välispeeglite soojendus15–16Istmesoojendus17Käigukasti juhtplokk18Mootori juhtplokk19Kütusepump
Page 176 of 221
174Sõiduki hooldamine

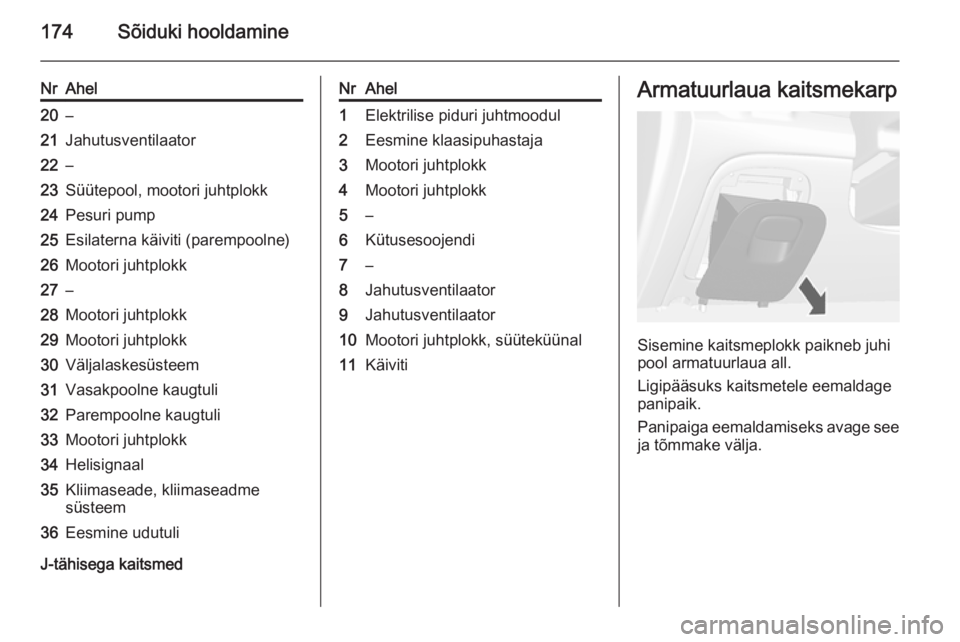

NrAhel20–21Jahutusventilaator22–23Süütepool, mootori juhtplokk24Pesuri pump25Esilaterna käiviti (parempoolne)26Mootori juhtplokk27–28Mootori juhtplokk29Mootori juhtplokk30Väljalaskesüsteem31Vasakpoolne kaugtuli32Parempoolne kaugtuli33Mootori juhtplokk34Helisignaal35Kliimaseade, kliimaseadme
süsteem36Eesmine udutuli
J-tähisega kaitsmed
NrAhel1Elektrilise piduri juhtmoodul2Eesmine klaasipuhastaja3Mootori juhtplokk4Mootori juhtplokk5–6Kütusesoojendi7–8Jahutusventilaator9Jahutusventilaator10Mootori juhtplokk, süüteküünal11KäivitiArmatuurlaua kaitsmekarp
Sisemine kaitsmeplokk paikneb juhi
pool armatuurlaua all.
Ligipääsuks kaitsmetele eemaldage
panipaik.
Panipaiga eemaldamiseks avage see
ja tõmmake välja.
