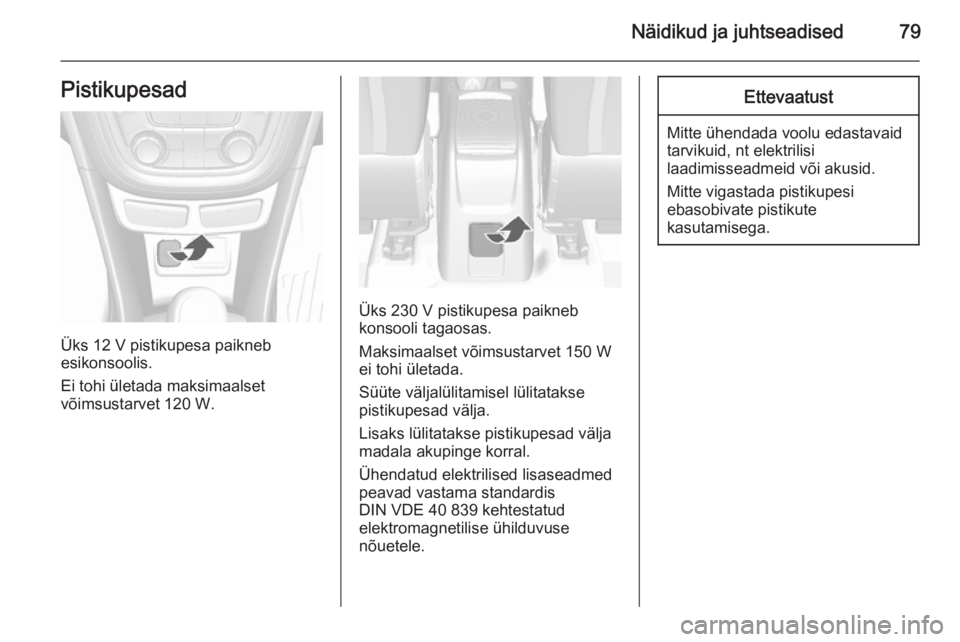

Näidikud ja juhtseadised79Pistikupesad
Üks 12 V pistikupesa paikneb
esikonsoolis.
Ei tohi ületada maksimaalset
võimsustarvet 120 W.
Üks 230 V pistikupesa paikneb
konsooli tagaosas.
Maksimaalset võimsustarvet 150 W
ei tohi ületada.
Süüte väljalülitamisel lülitatakse
pistikupesad välja.
Lisaks lülitatakse pistikupesad välja
madala akupinge korral.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.
Ettevaatust
Mitte ühendada voolu edastavaid
tarvikuid, nt elektrilisi
laadimisseadmeid või akusid.
Mitte vigastada pistikupesi
ebasobivate pistikute
kasutamisega.

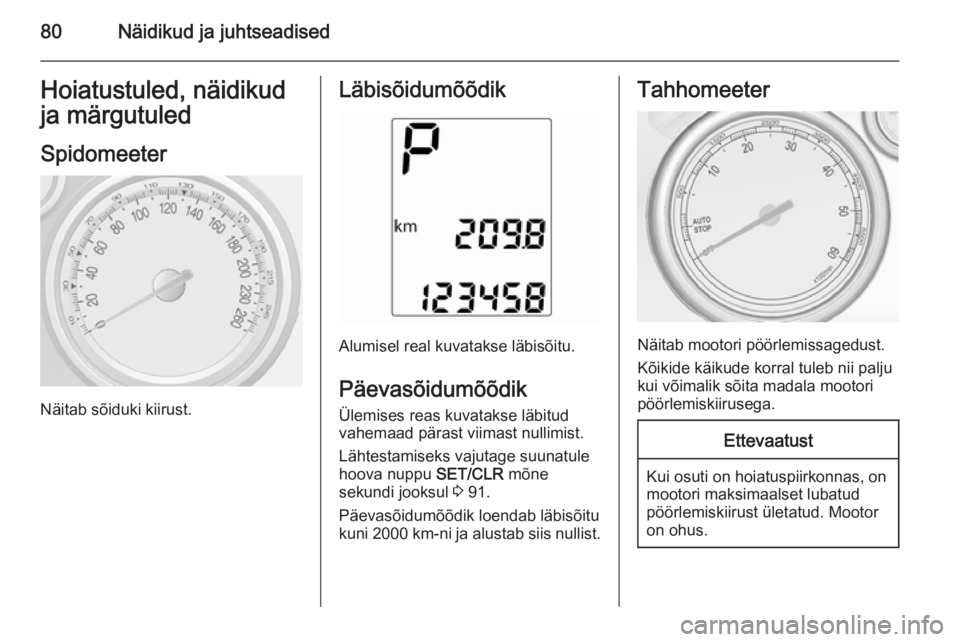

80Näidikud ja juhtseadisedHoiatustuled, näidikud
ja märgutuled
Spidomeeter
Näitab sõiduki kiirust.
Läbisõidumõõdik
Alumisel real kuvatakse läbisõitu.
Päevasõidumõõdik
Ülemises reas kuvatakse läbitud
vahemaad pärast viimast nullimist.
Lähtestamiseks vajutage suunatule
hoova nuppu SET/CLR mõne
sekundi jooksul 3 91.
Päevasõidumõõdik loendab läbisõitu
kuni 2000 km-ni ja alustab siis nullist.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita madala mootori
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.

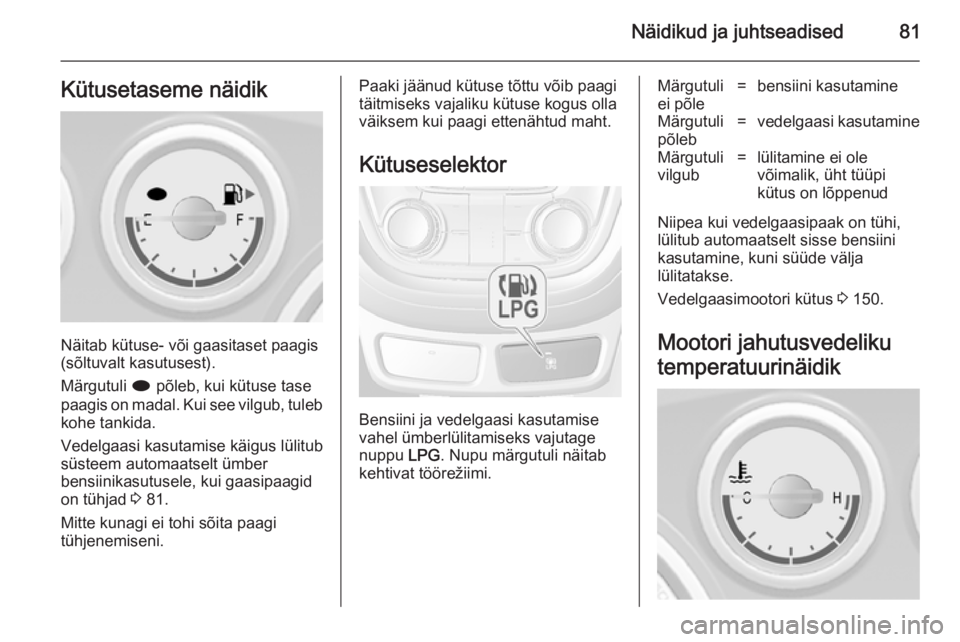

Näidikud ja juhtseadised81Kütusetaseme näidik
Näitab kütuse- või gaasitaset paagis
(sõltuvalt kasutusest).
Märgutuli i põleb, kui kütuse tase
paagis on madal. Kui see vilgub, tuleb
kohe tankida.
Vedelgaasi kasutamise käigus lülitub süsteem automaatselt ümber
bensiinikasutusele, kui gaasipaagid
on tühjad 3 81.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Paaki jäänud kütuse tõttu võib paagi täitmiseks vajaliku kütuse kogus olla
väiksem kui paagi ettenähtud maht.
Kütuseselektor
Bensiini ja vedelgaasi kasutamise
vahel ümberlülitamiseks vajutage
nuppu LPG. Nupu märgutuli näitab
kehtivat töörežiimi.
Märgutuli
ei põle=bensiini kasutamineMärgutuli
põleb=vedelgaasi kasutamineMärgutuli
vilgub=lülitamine ei ole
võimalik, üht tüüpi
kütus on lõppenud
Niipea kui vedelgaasipaak on tühi,
lülitub automaatselt sisse bensiini
kasutamine, kuni süüde välja
lülitatakse.
Vedelgaasimootori kütus 3 150.
Mootori jahutusvedeliku
temperatuurinäidik

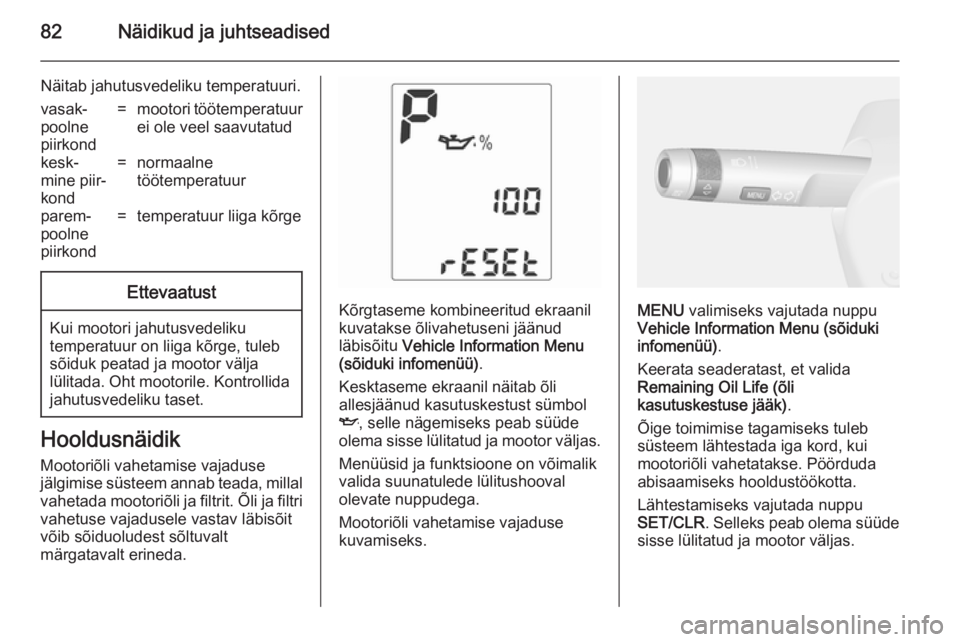

82Näidikud ja juhtseadised
Näitab jahutusvedeliku temperatuuri.vasak‐
poolne
piirkond=mootori töötemperatuur
ei ole veel saavutatudkesk‐
mine piir‐
kond=normaalne
töötemperatuurparem‐
poolne
piirkond=temperatuur liiga kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.
Kõrgtaseme kombineeritud ekraanil
kuvatakse õlivahetuseni jäänud
läbisõitu Vehicle Information Menu
(sõiduki infomenüü) .
Kesktaseme ekraanil näitab õli
allesjäänud kasutuskestust sümbol
I , selle nägemiseks peab süüde
olema sisse lülitatud ja mootor väljas.
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Mootoriõli vahetamise vajaduse
kuvamiseks.MENU valimiseks vajutada nuppu
Vehicle Information Menu (sõiduki
infomenüü) .
Keerata seaderatast, et valida Remaining Oil Life (õli
kasutuskestuse jääk) .
Õige toimimise tagamiseks tuleb süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda
abisaamiseks hooldustöökotta.
Lähtestamiseks vajutada nuppu
SET/CLR . Selleks peab olema süüde
sisse lülitatud ja mootor väljas.

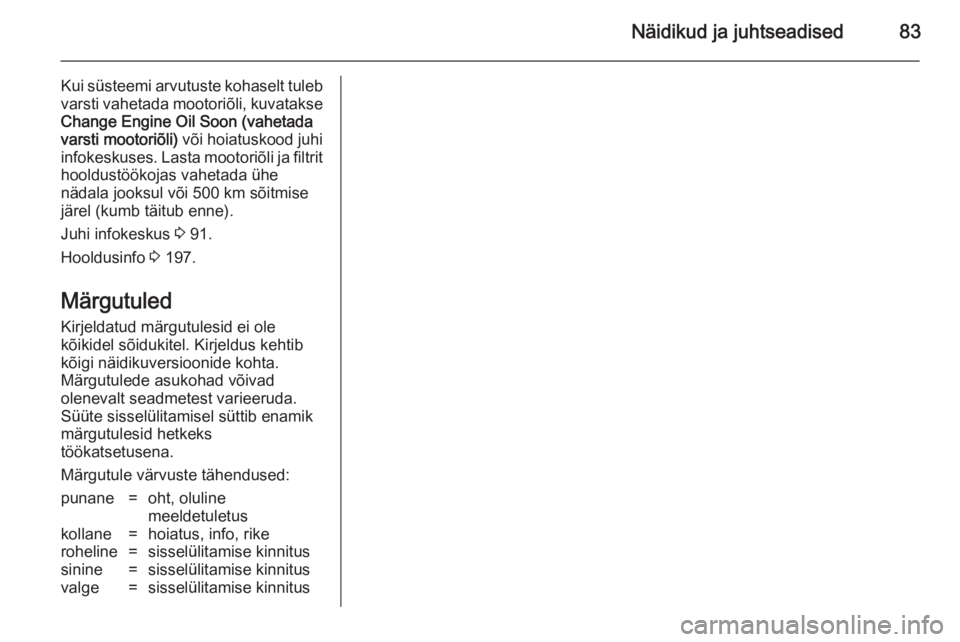

Näidikud ja juhtseadised83
Kui süsteemi arvutuste kohaselt tulebvarsti vahetada mootoriõli, kuvatakse
Change Engine Oil Soon (vahetada
varsti mootoriõli) või hoiatuskood juhi
infokeskuses. Lasta mootoriõli ja filtrit hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Juhi infokeskus 3 91.
Hooldusinfo 3 197.
Märgutuled Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib
kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane=oht, oluline
meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise kinnitussinine=sisselülitamise kinnitusvalge=sisselülitamise kinnitus

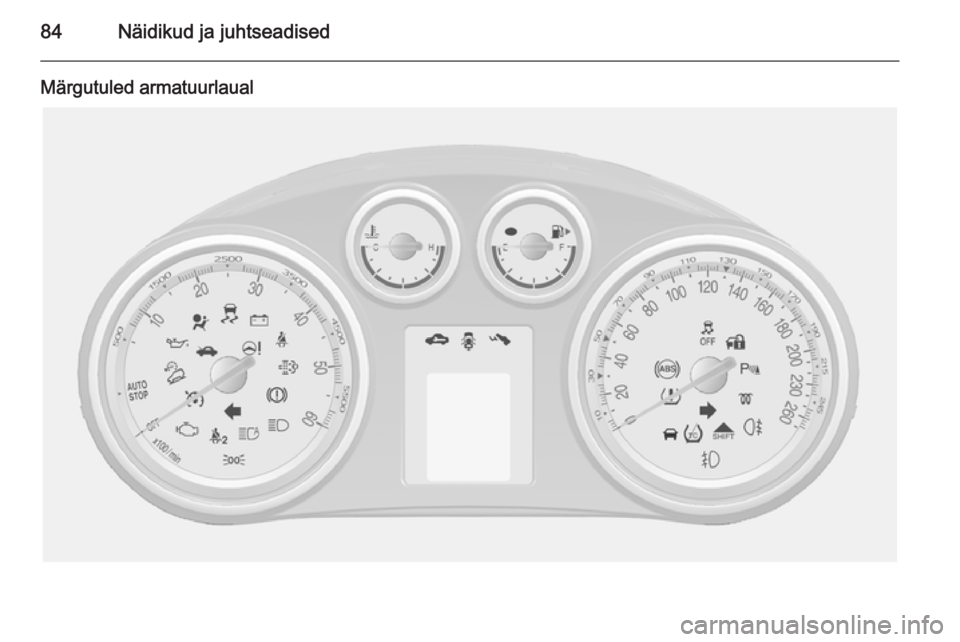

84Näidikud ja juhtseadised
Märgutuled armatuurlaual

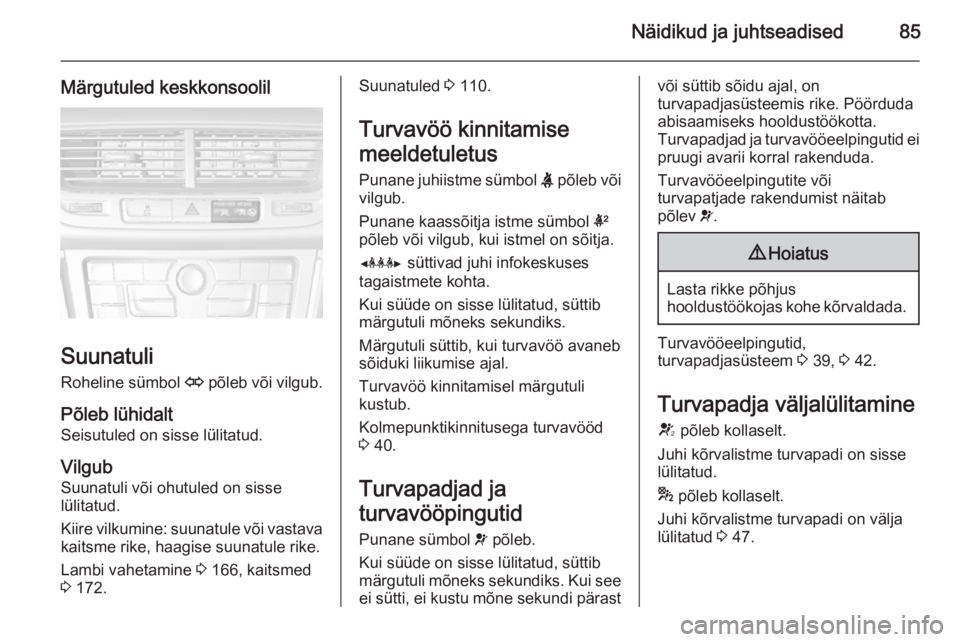

Näidikud ja juhtseadised85
Märgutuled keskkonsoolil
SuunatuliRoheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 166, kaitsmed
3 172.
Suunatuled 3 110.
Turvavöö kinnitamise
meeldetuletus Punane juhiistme sümbol X põleb või
vilgub.
Punane kaassõitja istme sümbol k
põleb või vilgub, kui istmel on sõitja.
Y süttivad juhi infokeskuses
tagaistmete kohta.
Kui süüde on sisse lülitatud, süttib
märgutuli mõneks sekundiks.
Märgutuli süttib, kui turvavöö avaneb
sõiduki liikumise ajal.
Turvavöö kinnitamisel märgutuli
kustub.
Kolmepunktikinnitusega turvavööd 3 40.
Turvapadjad ja
turvavööpingutid Punane sümbol v põleb.
Kui süüde on sisse lülitatud, süttib märgutuli mõneks sekundiks. Kui see ei sütti, ei kustu mõne sekundi pärastvõi süttib sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 39, 3 42.
Turvapadja väljalülitamine V põleb kollaselt.
Juhi kõrvalistme turvapadi on sisse
lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 47.

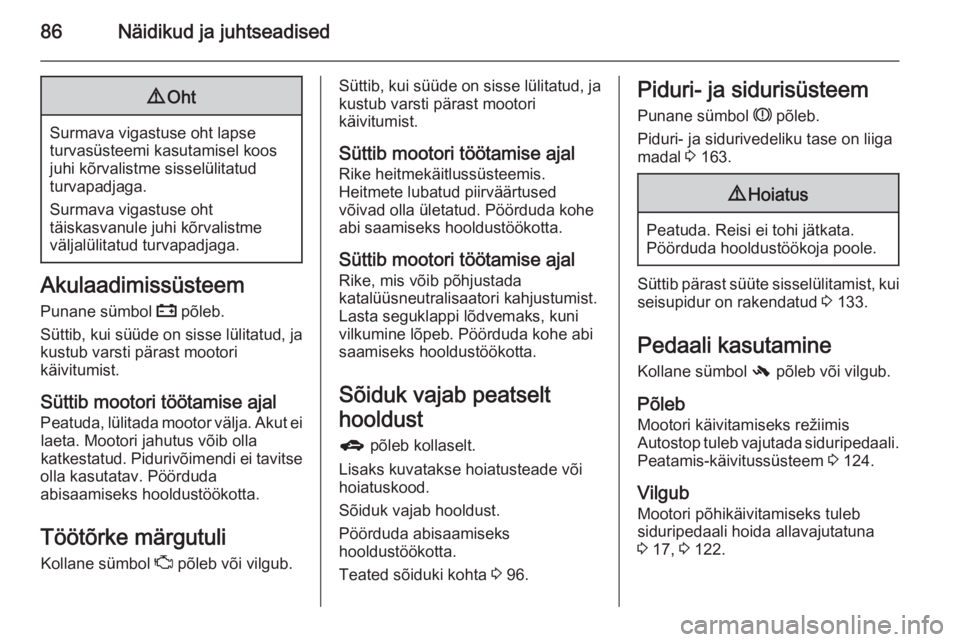

86Näidikud ja juhtseadised9Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja. Akut eilaeta. Mootori jahutus võib olla
katkestatud. Pidurivõimendi ei tavitse
olla kasutatav. Pöörduda
abisaamiseks hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselt
hooldust
g põleb kollaselt.
Lisaks kuvatakse hoiatusteade või
hoiatuskood.
Sõiduk vajab hooldust.
Pöörduda abisaamiseks
hooldustöökotta.
Teated sõiduki kohta 3 96.Piduri- ja sidurisüsteem
Punane sümbol R põleb.
Piduri- ja sidurivedeliku tase on liiga
madal 3 163.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib pärast süüte sisselülitamist, kui
seisupidur on rakendatud 3 133.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb Mootori käivitamiseks režiimisAutostop tuleb vajutada siduripedaali.
Peatamis-käivitussüsteem 3 124.
Vilgub
Mootori põhikäivitamiseks tuleb
siduripedaali hoida allavajutatuna
3 17, 3 122.
