2014.5 OPEL MOKKA Ohjekirja (in Finnish)

Mittarit ja käyttölaitteet87Elektroninen ajonvakau‐
tusjärjestelmä pois päältä n palaa keltaisena.
Järjestelmä on pois toiminnasta.
Elektroninen ajonvakau‐
tusjärjestelmä ja
luistonestojärjestelmä
b palaa tai vilkkuu keltaisena.
Palaa Järjestelmässä on vika. Ajoa voidaan
jatkaa. Ajovakavuus voi kuitenkin
huonontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Merkkivalo vilkkuu Järjestelmä on kytkeytynyt aktiivisesti
toimintaan. Moottorin teho voi heiken‐ tyä ja auto voi hieman jarruttaa auto‐
maattisesti.
Elektroninen ajovakauden hallintajär‐ jestelmä 3 133, luistonestojärjes‐
telmä 3 133.Luistonestojärjestelmä
pois päältä k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Hehkutus ! palaa keltaisena.
Hehkutus on toiminnassa. Se kytkey‐
tyy päälle ainoastaan matalissa läm‐
pötiloissa.
Dieselhiukkassuodatin
% palaa tai vilkkuu keltaisena.
Dieselhiukkassuodatin on puhdistet‐
tava.
Jatka ajamista kunnes % sammuu.
Mikäli mahdollista, älä anna moottorin
käyntinopeuden laskea alle
2000 r/min.
PalaaDieselhiukkassuodatin on täynnä.
Käynnistä puhdistusmenettely ensi ti‐ lassa.Merkkivalo vilkkuu
Suodattimen suurin täyttöaste on
saavutettu. Käynnistä puhdistusme‐
nettely välittömästi moottorin vaurioi‐
tumisen estämiseksi.
Dieselhiukkassuodatin 3 125, Stop-
start-järjestelmä 3 122.
Rengaspaineiden
valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu
Häiriö järjestelmässä tai on asennettu pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua. Käänny korjaamon puoleen.
Rengaspaineiden valvontajärjes‐
telmä 3 177.

88Mittarit ja käyttölaitteetMoottorin öljynpaine
I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljin pohjaan.
2. Kytke vaihteisto vapaalle, aseta valintavipu asentoon N.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.
9 Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna. Autostop-toiminnon aikana
jarrutehostin toimii normaalisti.
Älä poista avainta ennen kuin auto
on paikallaan, muuten ohjaus‐
lukko voi lukkiutua odottamatto‐
masti.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 158.
Polttoaine vähissä
i palaa tai vilkkuu keltaisena.
Palaa
Polttoainesäiliössä on liian vähän
polttoainetta.
Merkkivalo vilkkuu
Polttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja säiliötä tyhjäksi.
Katalysaattori 3 126.
Ilman poisto dieselpolttoainejärjestel‐
mästä 3 163.
Ajonestin
d vilkkuu keltaisena.
Häiriö ajonestinjärjestelmässä. Moot‐ toria ei voida käynnistää.
Korjauta häiriön syy korjaamolla.
Ulkovalot
8 palaa vihreänä.
Ulkovalot ovat päällä 3 104.
Kaukovalot
C palaa sinisenä.
Palaa kaukovalojen ollessa päällä tai
kaukovalovilkun käytön yhteydessä
3 105 tai kun kaukovalot ja kaukova‐
loapu tai mukautuvat ajovalot ovat
päällä 3 106.
Kääntyvät ajovalot f palaa tai vilkkuu keltaisena.

Mittarit ja käyttölaitteet89
PalaaMukautuvat ajovalot ovat huollon tar‐
peessa.
Käänny korjaamon puoleen.
Mukautuvat ajovalot 3 106.
Merkkivalo vilkkuu
Järjestelmä on kytketty symmetrisille
lähivaloille.
Merkkivalon f vilkkuminen n.
4 sekunnin ajan sytytysvirran kytke‐ misen jälkeen muistuttaa siitä, että
järjestelmä on aktivoitu 3 105.
Automaattinen valojen ohjaus 3 104.
Sumuvalot > palaa vihreänä.
Etusumuvalot ovat käytössä 3 109.
Takasumuvalo r palaa keltaisena.
Takasumuvalo on päällä 3 109.Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena Järjestelmä on päällä.
Palaa vihreänä
Vakionopeussäädin on käytössä.
Vakionopeussäädin 3 135.
Auto havaittu edessä
A palaa vihreänä.
Edessä on havaittu auto samalla
kaistalla.
Etutörmäyksen varoitus 3 138.
Konepelti auki / syttyy, kun konepelti on auki
Stop-Start-järjestelmällä varuste‐
tuissa autoissa.
Stop-start-järjestelmä 3 122.
Ovi auki
h palaa punaisena.Ovi tai takaluukku on auki.

90Mittarit ja käyttölaitteetTietonäytöt
Kuljettajan tietokeskus Kuljettajan tietokeskus (DIC) sijaitsee mittaristossa nopeusmittarin ja käyn‐
tinopeusmittarin välissä. Se on saa‐
tavana sekä keskitason näyttönä että
ylemmän tason yhdistelmänäyttönä.
Keskitason näyttö näyttää:
■ kokonaismatkamittarin
■ osamatkamittarin
■ joitakin merkkivaloja
■ auton tiedot
■ osamatka-/polttoainetiedot
■ auton viestit koodinumeroina 3 94.
Ylemmän tason yhdistelmänäytössä
valikkosivuja voidaan valita paina‐
malla painiketta MENU, valikkosym‐
bolit näkyvät näytön ylärivillä:
■ X Asetukset
■ W Ajotietokone
■ s ECO-tietovalikko
Jotkin näytetyistä toiminnoista vaihte‐
levat sen mukaan, onko auto liik‐
keellä vai paikallaan. Osa toimin‐
noista on käytettävissä vain, kun au‐
tolla ajetaan.
Auton räätälöinti 3 99. Muistiin tal‐
lennetut asetukset 3 20.
Valikoiden ja toimintojen valinta Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Paina MENU -painiketta vaihtaaksesi
valikoiden välillä tai palataksesi ala‐
valikosta yhden valikkotason ylös‐
päin.

Mittarit ja käyttölaitteet91
Korosta valikkovaihtoehto tai aseta
numeroarvo kääntämällä säätöpyö‐
rää.
Paina SET/CLR -painiketta valitak‐
sesi toiminnon tai vahvistaaksesi
viestin.
Asetukset
Paina MENU -painiketta valitaksesi
Asetukset , tai valitse ylemmän tason
yhdistelmänäytössä X.
Valitse alavalikko kääntämällä säätö‐
pyörää. Vahvista painamalla
SET/CLR -painiketta.
Noudata alavalikoissa annettuja oh‐
jeita.
Mahdollisia alavalikoita voivat olla
versiosta riippuen:
■ Unit (yksikkö) : näyttöyksiköt voi‐
daan vaihtaa
■ Tyre pressure (rengaspaine) : kaik‐
kien pyörien rengaspaineen tarkis‐
tus ajon aikana 3 177
■ Remaining Oil Life (moottoriöljyn
jäljellä oleva käyttöaika) : ilmaisee
milloin moottoriöljy ja suodatin on
vaihdettava 3 81■ Traffic Sign Assistant
(liikennemerkkien tunnistus) : näyt‐
tää havaitut liikennemerkit nykyi‐
sellä reittiosiolla 3 143
■ Speed Warning (nopeusvaroitus) :
jos ennalta asetettu nopeus ylittyy,
kuuluu varoitusääni
Valinta ja näyttö voivat olla erilaisia
keskitason näytössä ja ylemmän ta‐
son yhdistelmänäytössä.
Ajotietokone Paina MENU -painiketta valitaksesi
Ajotietokone tai valitse W ylemmän
tason yhdistelmänäytössä.
Valitse alavalikko kääntämällä säätö‐ pyörää. Vahvista painamalla
SET/CLR -painiketta.
■ Osamatkamittari 1
■ Osamatkamittari 2
■ Digitaalinen nopeus
Osamatkamittari 2 ja digitaalinen no‐
peusnäyttö ovat käytettävissä vain
autoissa, joissa on ylemmän tason
yhdistelmänäyttö.
Autoissa, joissa on ajotietokone, on
käytettävissä enemmän alavalikoita.

92Mittarit ja käyttölaitteet
Valinta ja näyttö voivat olla erilaisia
keskitason näytössä ja ylemmän ta‐
son yhdistelmänäytössä.
Ajo-/polttoainetietojen valikko, ajotie‐
tokone 3 97.
ECO-tietovalikko
Valitse MENU painamalla s-pai‐
niketta ylemmän tason yhdistelmä‐ näytön ylärivillä.
Valitse alavalikko kääntämällä säätö‐
pyörää. Vahvista painamalla
SET/CLR -painiketta.
Alavalikot ovat:
■ Vaihteen ylösvaihdon merkkivalo :
Nykyinen vaihde näkyy nuolen si‐
sällä. Yläpuolella näkyvä kuva on osoitus ylösvaihtosuosituksesta
polttoaineen säästämiseksi.
Eco-hakemistonäyttö : Nykyinen
polttoaineenkulutus näkyy palkki‐
näytössä. Taloudellista ajoa varten
kaikki täytetyt palkit tulee pitää Eco- alueella. Mitä enemmän palkkeja
näkyy täytettynä, sitä suurempi on
polttoaineenkulutus. Nykyinen polt‐
toaineenkulutusarvo näkyy näy‐
tössä samanaikaisesti.
■ Suurkuluttajat : Käytössä olevien
mukavuuslaitteiden luettelo näkyy
laskevassa virrankulutusjärjestyk‐
sessä. Mahdollinen polttoaine‐
säästö näkyy näytössä. Jos jokin
luettelossa oleva laite sammute‐
taan, se poistuu luettelosta ja kulu‐
tusarvo päivitetään.
■ Eco-suuntaus : Näyttää kulutuksen
keskimääräisen kehityksen
50 km:n matkalta. Täydet palkit
näyttävät kulutuksen 5 km:n askelin
sekä osoittavat maaston ja ajotyylin
vaikutuksen polttoaineenkulutuk‐
seen.

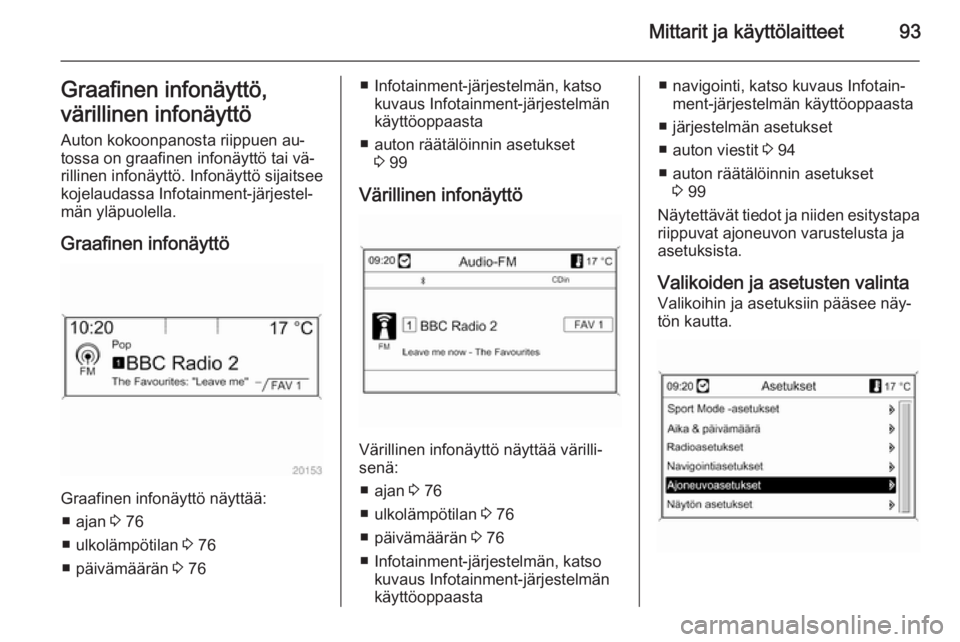

Mittarit ja käyttölaitteet93Graafinen infonäyttö,
värillinen infonäyttö Auton kokoonpanosta riippuen au‐
tossa on graafinen infonäyttö tai vä‐
rillinen infonäyttö. Infonäyttö sijaitsee
kojelaudassa Infotainment-järjestel‐
män yläpuolella.
Graafinen infonäyttö
Graafinen infonäyttö näyttää: ■ ajan 3 76
■ ulkolämpötilan 3 76
■ päivämäärän 3 76
■ Infotainment-järjestelmän, katso
kuvaus Infotainment-järjestelmän
käyttöoppaasta
■ auton räätälöinnin asetukset 3 99
Värillinen infonäyttö
Värillinen infonäyttö näyttää värilli‐ senä:
■ ajan 3 76
■ ulkolämpötilan 3 76
■ päivämäärän 3 76
■ Infotainment-järjestelmän, katso kuvaus Infotainment-järjestelmän
käyttöoppaasta
■ navigointi, katso kuvaus Infotain‐ ment-järjestelmän käyttöoppaasta
■ järjestelmän asetukset
■ auton viestit 3 94
■ auton räätälöinnin asetukset 3 99
Näytettävät tiedot ja niiden esitystapa riippuvat ajoneuvon varustelusta ja
asetuksista.
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee näy‐
tön kautta.

94Mittarit ja käyttölaitteet
Valinnat tehdään:■ valikoista
■ toimintopainikkeilla ja Infotainment-
järjestelmän monitoimisäätimellä
Valinta Infotainment-järjestelmällä
Valitse toiminto Infotainment-järjes‐
telmän painikkeiden avulla. Valitun
toiminnon valikko tulee näyttöön.
Monitoimisäätimellä valitaan jokin
kohta ja vahvistetaan valinta.
Monitoimisäädin
Monitoimisäädin on keskeisin valikoi‐
den ohjainlaite:
Käännä
■ Merkitse valikkovalinta
■ Aseta numeerinen arvo tai näytä valikkovalinta
Paina (ulompi rengas) ■ Valitse tai aktivoi merkitty valinta
■ Vahvista asetettu arvo
■ Kytke järjestelmän toiminto päälle/ pois
BACK -painike
Paina painiketta: ■ poistuaksesi valikosta muuttamatta
asetuksia
■ palataksesi alavalikosta ylemmälle valikkotasolle
■ poistaa merkkijonon viimeisen mer‐
kin
Paina painiketta muutaman sekunnin
ajan poistaaksesi kaikki kohtaan syö‐
tetyt tiedot.
Auton räätälöinti 3 99.Auton viestit
Viestit näytetään pääosin kuljettajan
tietokeskuksessa (DIC), joissakin ta‐
pauksissa yhdessä varoitusäänen kanssa.
Paina painiketta SET/CLR tai MENU
tai käännä säätöpyörää viestin vah‐ vistamiseksi.
