2014.5 OPEL MERIVA Посібник з експлуатації (in Ukrainian)

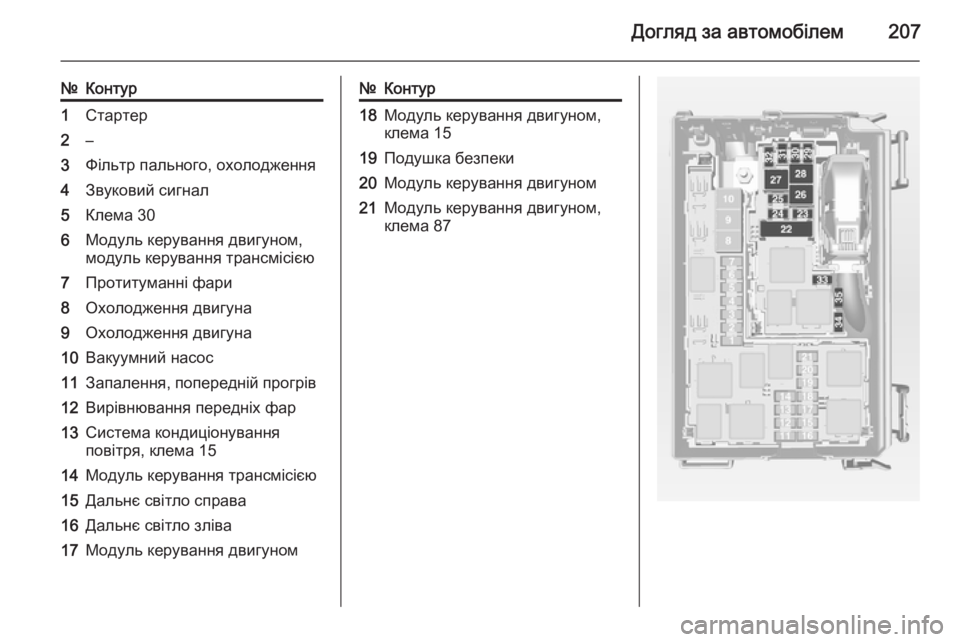

Догляд за автомобілем207
№Контур1Стартер2–3Фільтр пального, охолодження4Звуковий сигнал5Клема 306Модуль керування двигуном,
модуль керування трансмісією7Протитуманні фари8Охолодження двигуна9Охолодження двигуна10Вакуумний насос11Запалення, попередній прогрів12Вирівнювання передніх фар13Система кондиціонування
повітря, клема 1514Модуль керування трансмісією15Дальнє світло справа16Дальнє світло зліва17Модуль керування двигуном№Контур18Модуль керування двигуном,
клема 1519Подушка безпеки20Модуль керування двигуном21Модуль керування двигуном,
клема 87

208Догляд за автомобілем
№Контур22Електричне стоянкове гальмо23Набір для ремонту шин24Паливний насос25ABS26Заднє скло з підігрівом27ABS28Вентилятор салона29Запальничка30Система кондиціонування
повітря31Переднє вікно з електропі‐
дйомником, зліва32Переднє вікно з електропі‐
дйомником, справа33Обігрів дзеркала34ABS35Подушка безпекиБлок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відкрийте відділення, стисніть
стопорні язички, нахиліть
відділення донизу та вийміть його.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, підніміть кришку та
зніміть її.

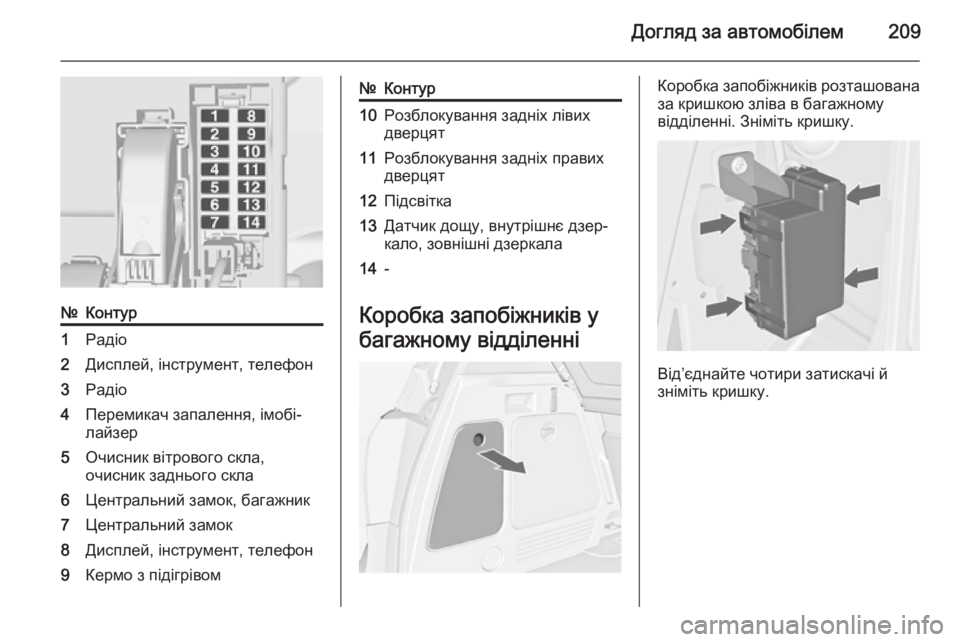

Догляд за автомобілем209
№Контур1Радіо2Дисплей, інструмент, телефон3Радіо4Перемикач запалення, імобі‐
лайзер5Очисник вітрового скла,
очисник заднього скла6Центральний замок, багажник7Центральний замок8Дисплей, інструмент, телефон9Кермо з підігрівом№Контур10Розблокування задніх лівих
дверцят11Розблокування задніх правих
дверцят12Підсвітка13Датчик дощу, внутрішнє дзер‐
кало, зовнішні дзеркала14-
Коробка запобіжників у
багажному відділенні
Коробка запобіжників розташована
за кришкою зліва в багажному
відділенні. Зніміть кришку.
Від’єднайте чотири затискачі й
зніміть кришку.

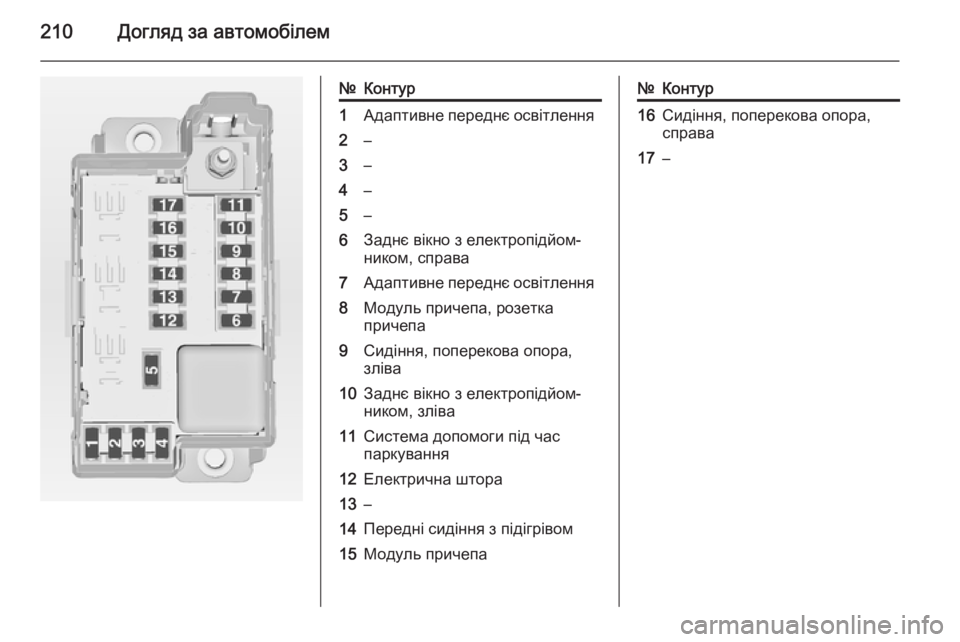

210Догляд за автомобілем
№Контур1Адаптивне переднє освітлення2–3–4–5–6Заднє вікно з електропідйом‐
ником, справа7Адаптивне переднє освітлення8Модуль причепа, розетка
причепа9Сидіння, поперекова опора,
зліва10Заднє вікно з електропідйом‐
ником, зліва11Система допомоги під час
паркування12Електрична штора13–14Передні сидіння з підігрівом15Модуль причепа№Контур16Сидіння, поперекова опора,
справа17–

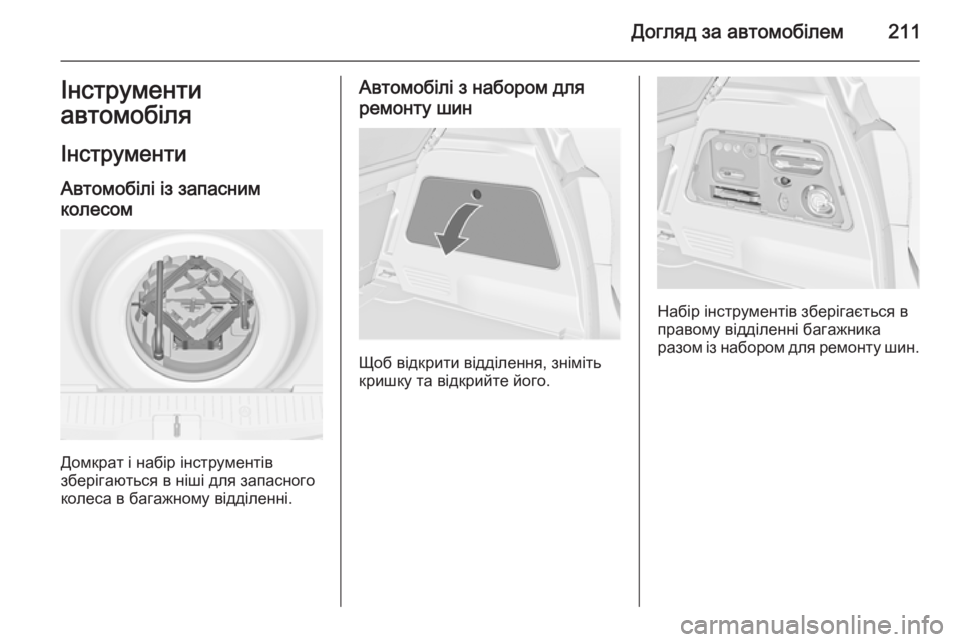

Догляд за автомобілем211Інструменти
автомобіля
Інструменти
Автомобілі із запасним
колесом
Домкрат і набір інструментів
зберігаються в ніші для запасного
колеса в багажному відділенні.
Автомобілі з набором для
ремонту шин
Щоб відкрити відділення, зніміть
кришку та відкрийте його.
Набір інструментів зберігається в
правому відділенні багажника
разом із набором для ремонту шин.

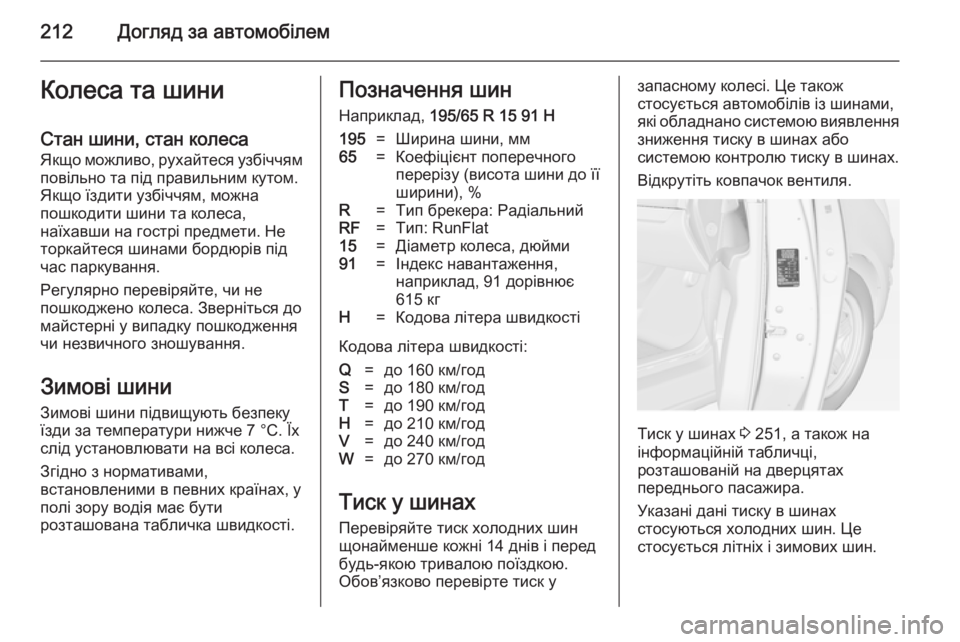

212Догляд за автомобілемКолеса та шини
Стан шини, стан колеса Якщо можливо, рухайтеся узбіччям
повільно та під правильним кутом.
Якщо їздити узбіччям, можна
пошкодити шини та колеса,
наїхавши на гострі предмети. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте, чи не
пошкоджено колеса. Зверніться до
майстерні у випадку пошкодження
чи незвичного зношування.
Зимові шини
Зимові шини підвищують безпеку
їзди за температури нижче 7 °C. Їх
слід установлювати на всі колеса.
Згідно з нормативами,
встановленими в певних країнах, у
полі зору водія має бути
розташована табличка швидкості.Позначення шин
Наприклад, 195/65 R 15 91 H195=Ширина шини, мм65=Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R=Тип брекера: РадіальнийRF=Тип: RunFlat15=Діаметр колеса, дюйми91=Індекс навантаження,
наприклад, 91 дорівнює
615 кгH=Кодова літера швидкості
Кодова літера швидкості:
Q=до 160 км/годS=до 180 км/годT=до 190 км/годH=до 210 км/годV=до 240 км/годW=до 270 км/год
Тиск у шинах
Перевіряйте тиск холодних шин
щонайменше кожні 14 днів і перед будь-якою тривалою поїздкою.
Обов’язково перевірте тиск у
запасному колесі. Це також
стосується автомобілів із шинами,
які обладнано системою виявлення
зниження тиску в шинах або
системою контролю тиску в шинах.
Відкрутіть ковпачок вентиля.
Тиск у шинах 3 251, а також на
інформаційній табличці,
розташованій на дверцятах
переднього пасажира.
Указані дані тиску в шинах
стосуються холодних шин. Це
стосується літніх і зимових шин.

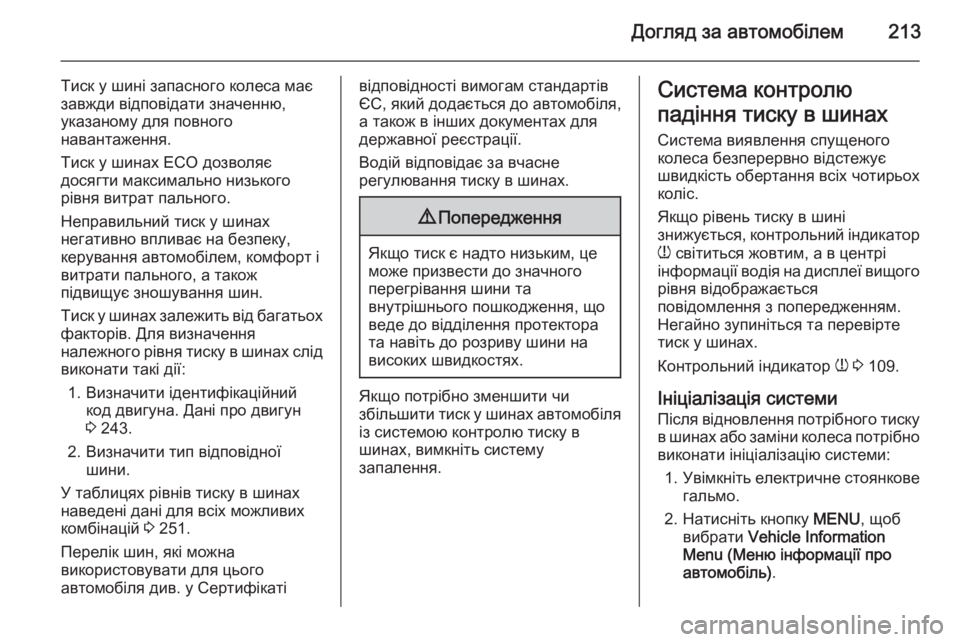

Догляд за автомобілем213
Тиск у шині запасного колеса має
завжди відповідати значенню,
указаному для повного
навантаження.
Тиск у шинах ECO дозволяє
досягти максимально низького
рівня витрат пального.
Неправильний тиск у шинах
негативно впливає на безпеку,
керування автомобілем, комфорт і
витрати пального, а також
підвищує зношування шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун3 243.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 251.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікатівідповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Якщо потрібно зменшити чи
збільшити тиск у шинах автомобіля із системою контролю тиску в
шинах, вимкніть систему
запалення.
Система контролю
падіння тиску в шинах
Система виявлення спущеного
колеса безперервно відстежує
швидкість обертання всіх чотирьох
коліс.
Якщо рівень тиску в шині
знижується, контрольний індикатор
w світиться жовтим, а в центрі
інформації водія на дисплеї вищого
рівня відображається
повідомлення з попередженням.
Негайно зупиніться та перевірте тиск у шинах.
Контрольний індикатор w 3 109.
Ініціалізація системи
Після відновлення потрібного тиску в шинах або заміни колеса потрібно
виконати ініціалізацію системи:
1. Увімкніть електричне стоянкове
гальмо.
2. Натисніть кнопку MENU, щоб
вибрати Vehicle Information
Menu (Меню інформації про
автомобіль) .

214Догляд за автомобілем
3. Поверніть колесо регулятора,щоб вибрати Tire Pressure
System (Система моніторингу
тиску повітря в шинах) .
4. Натисніть кнопку SET/CLR, щоб
обрати скидання системи.
Для автомобілів з дисплеєм
середнього рівня натисніть і
утримуйте кнопку SET/CLR,
щоб розпочати ініціалізацію
системи.
5. Для автомобілв з дисплеєм верхнього рівня вибір
підтверджується у вигляді
спливного вікна. Підтвердіть,
щоб розпочати ініціалізацію
системи.
Вибір і позначення на дисплеях
середнього та вищого рівнів
можуть відрізнятися.
Якщо система готова до роботи, у
центрі інформації водія на
дисплеї вищого рівня
відображається повідомлення.
Глибина малюнка
протектора Перевіряйте глибину малюнку
протектора регулярно.
З міркувань безпеки
рекомендується замінити шини,
якщо глибина малюнка протектора
становить 2–3 мм (4 мм для
зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.
Мінімальна встановлена
законодавством глибина малюнка
протектора (1,6 мм) досягається,
якщо протектор зношено до
позначки (TWI). Їх положення
вказано позначками на боковій
частині.
Якщо спереду є більше
спрацювання, ніж ззаду, слід час
від часу міняти місцями передні та
задні колеса. Пересвідчіться в
тому, що напрямок руху коліс не
змінився.
