2014.5 OPEL MERIVA Посібник з експлуатації (in Ukrainian)

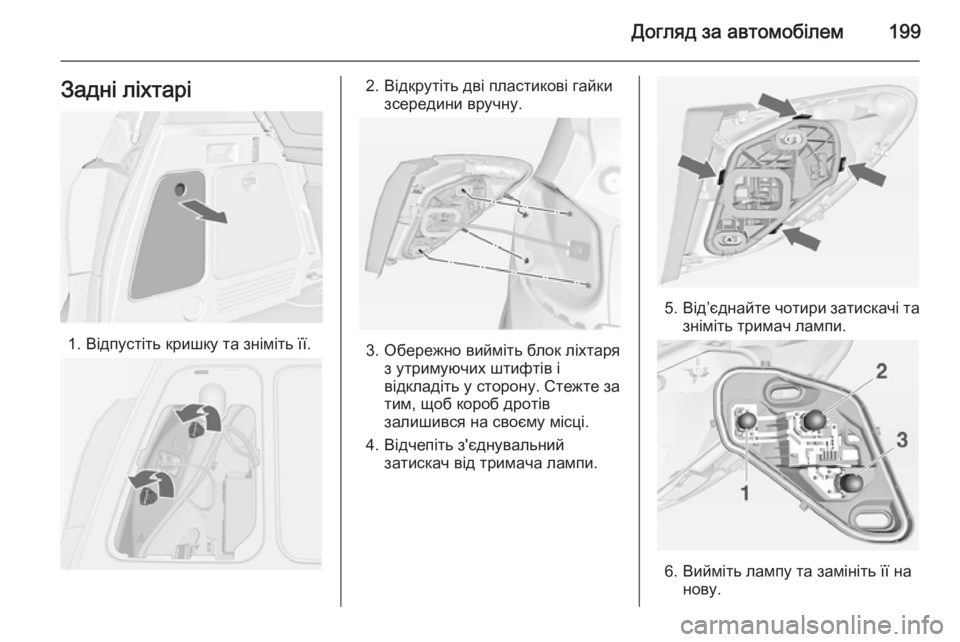

Догляд за автомобілем199Задні ліхтарі
1. Відпустіть кришку та зніміть її.
2. Відкрутіть дві пластикові гайкизсередини вручну.
3. Обережно вийміть блок ліхтаряз утримуючих штифтів і
відкладіть у сторону. Стежте за
тим, щоб короб дротів
залишився на своєму місці.
4. Відчепіть з'єднувальний затискач від тримача лампи.
5.Від’єднайте чотири затискачі та
зніміть тримач лампи.
6. Вийміть лампу та замініть її на нову.

200Догляд за автомобілем

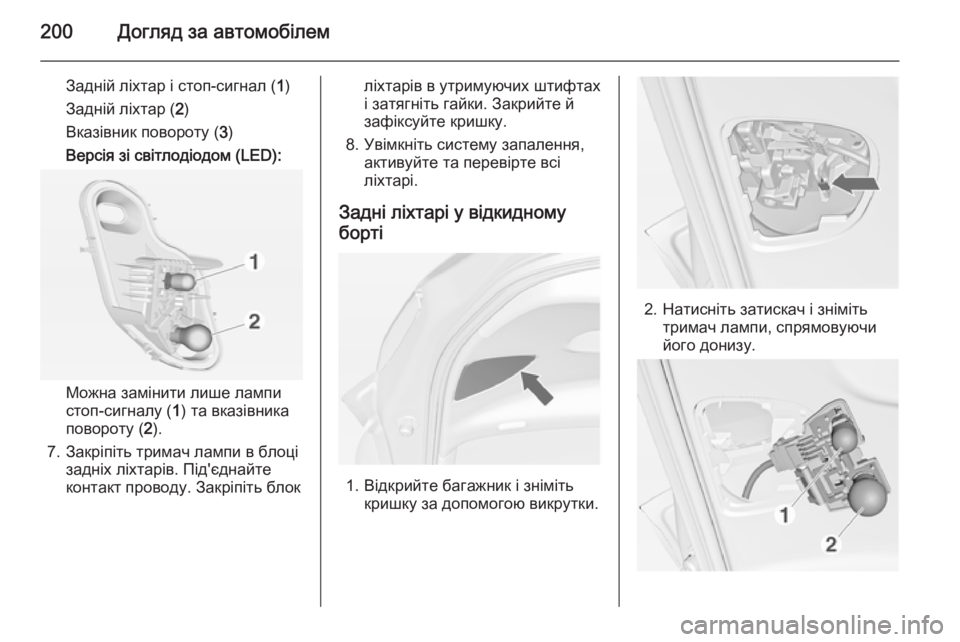

Задній ліхтар і стоп-сигнал (1)
Задній ліхтар ( 2)
Вказівник повороту ( 3)
Версія зі світлодіодом (LED):
Можна замінити лише лампи
стоп-сигналу ( 1) та вказівника
повороту ( 2).
7. Закріпіть тримач лампи в блоці задніх ліхтарів. Під'єднайте
контакт проводу. Закріпіть блок
ліхтарів в утримуючих штифтах
і затягніть гайки. Закрийте й
зафіксуйте кришку.
8. Увімкніть систему запалення, активуйте та перевірте всі
ліхтарі.
Задні ліхтарі у відкидному
борті
1. Відкрийте багажник і зніміть кришку за допомогою викрутки.
2. Натисніть затискач і зніміть
тримач лампи, спрямовуючи
його донизу.

Догляд за автомобілем201

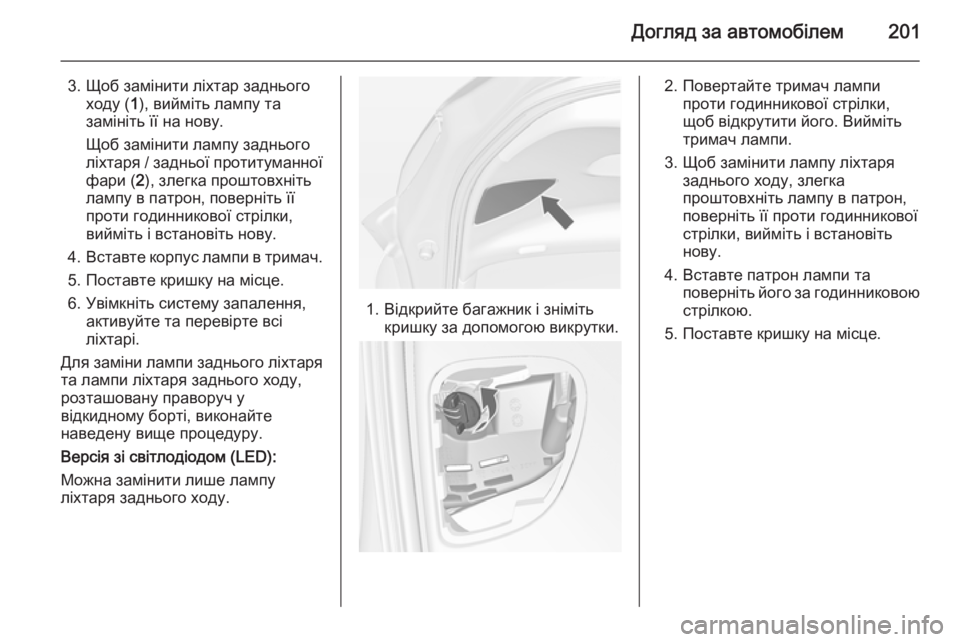

3. Щоб замінити ліхтар задньогоходу ( 1), вийміть лампу та
замініть її на нову.
Щоб замінити лампу заднього
ліхтаря / задньої протитуманної
фари ( 2), злегка проштовхніть
лампу в патрон, поверніть її
проти годинникової стрілки,
вийміть і встановіть нову.
4. Вставте корпус лампи в тримач.
5. Поставте кришку на місце.
6. Увімкніть систему запалення, активуйте та перевірте всі
ліхтарі.
Для заміни лампи заднього ліхтаря
та лампи ліхтаря заднього ходу,
розташовану праворуч у
відкидному борті, виконайте
наведену вище процедуру.
Версія зі світлодіодом (LED):
Можна замінити лише лампу
ліхтаря заднього ходу.
1. Відкрийте багажник і зніміть кришку за допомогою викрутки.
2. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи.
3. Щоб замінити лампу ліхтаря заднього ходу, злегка
проштовхніть лампу в патрон,
поверніть її проти годинникової
стрілки, вийміть і встановіть
нову.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. Поставте кришку на місце.

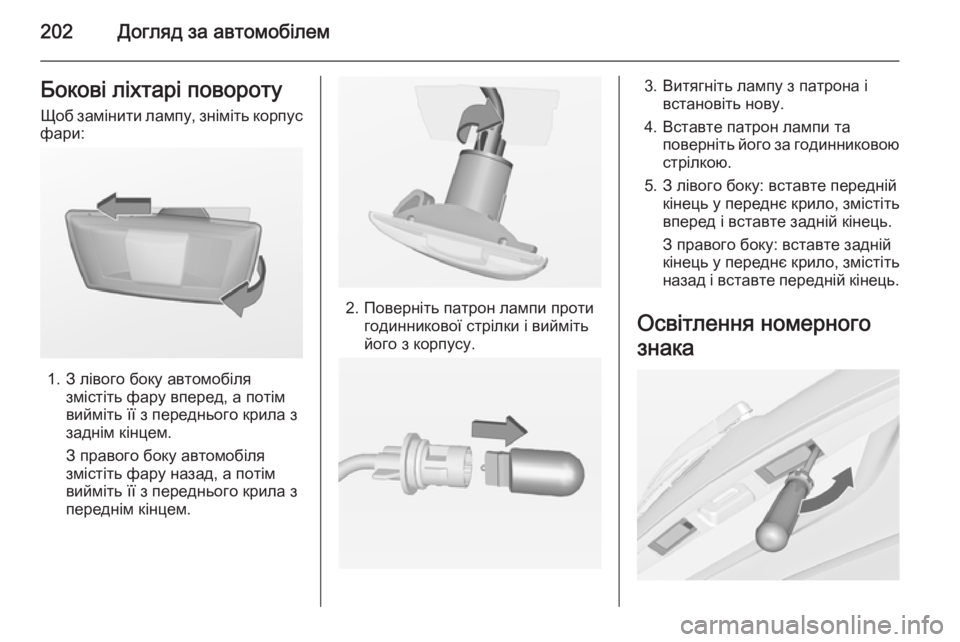

202Догляд за автомобілемБокові ліхтарі поворотуЩоб замінити лампу, зніміть корпус
фари:
1. З лівого боку автомобіля змістіть фару вперед, а потім
вийміть її з переднього крила з
заднім кінцем.
З правого боку автомобіля змістіть фару назад, а потім
вийміть її з переднього крила з переднім кінцем.
2. Поверніть патрон лампи проти годинникової стрілки і вийміть
його з корпусу.
3. Витягніть лампу з патрона і встановіть нову.
4. Вставте патрон лампи та поверніть його за годинниковоюстрілкою.
5. З лівого боку: вставте передній кінець у переднє крило, змістіть
вперед і вставте задній кінець.
З правого боку: вставте задній
кінець у переднє крило, змістіть назад і вставте передній кінець.
Освітлення номерного
знака

Догляд за автомобілем203

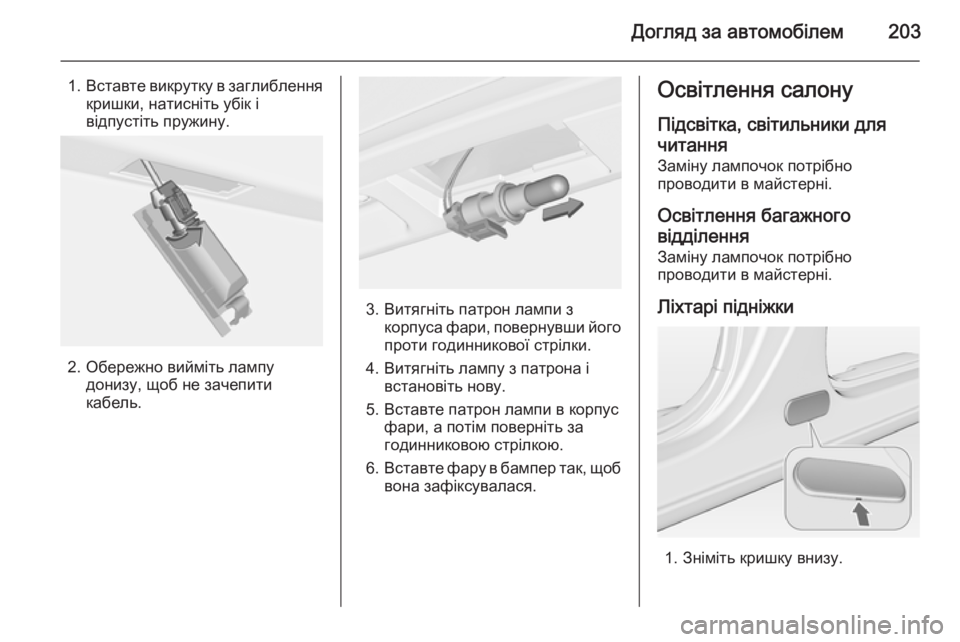

1.Вставте викрутку в заглиблення
кришки, натисніть убік і
відпустіть пружину.
2. Обережно вийміть лампу донизу, щоб не зачепити
кабель.
3. Витягніть патрон лампи з корпуса фари, повернувши його
проти годинникової стрілки.
4. Витягніть лампу з патрона і встановіть нову.
5. Вставте патрон лампи в корпус фари, а потім поверніть за
годинниковою стрілкою.
6. Вставте фару в бампер так, щоб
вона зафіксувалася.
Освітлення салону
Підсвітка, світильники для
читання Заміну лампочок потрібно
проводити в майстерні.
Освітлення багажного
відділення
Заміну лампочок потрібно
проводити в майстерні.
Ліхтарі підніжки
1. Зніміть кришку внизу.

204Догляд за автомобілем

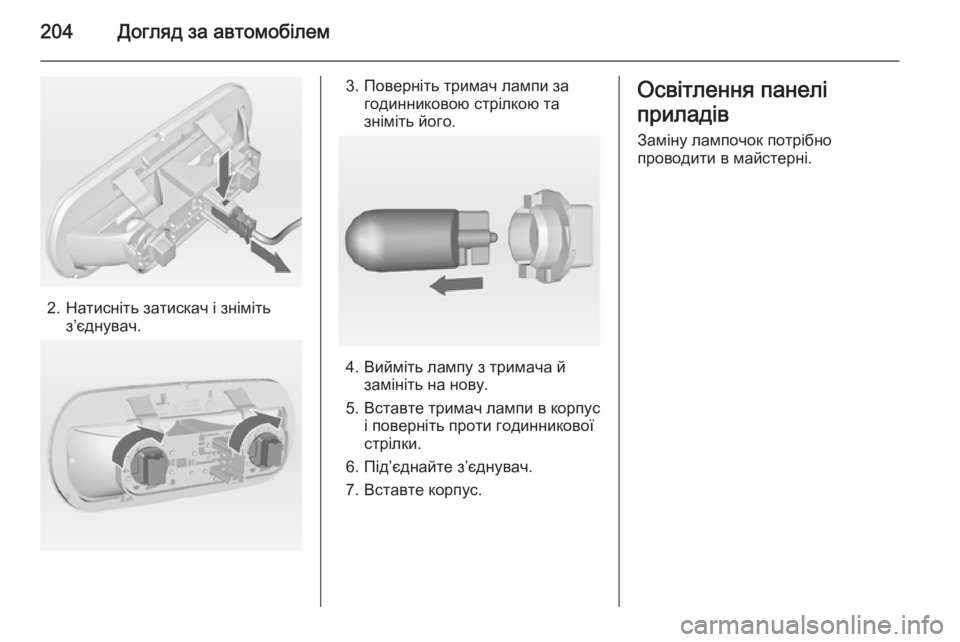

2. Натисніть затискач і знімітьз’єднувач.
3. Поверніть тримач лампи загодинниковою стрілкою та
зніміть його.
4. Вийміть лампу з тримача й замініть на нову.
5. Вставте тримач лампи в корпус і поверніть проти годинникової
стрілки.
6. Під’єднайте з’єднувач.
7. Вставте корпус.
Освітлення панелі
приладів Заміну лампочок потрібно
проводити в майстерні.

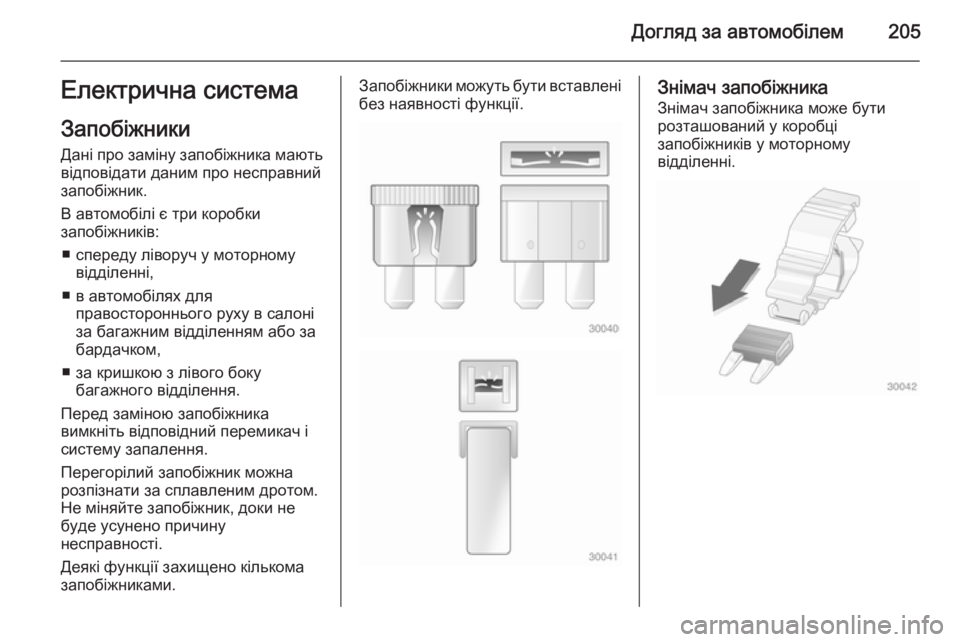

Догляд за автомобілем205Електрична система
Запобіжники Дані про заміну запобіжника маютьвідповідати даним про несправний
запобіжник.
В автомобілі є три коробки
запобіжників:
■ спереду ліворуч у моторному відділенні,
■ в автомобілях для правостороннього руху в салоні
за багажним відділенням або за
бардачком,
■ за кришкою з лівого боку багажного відділення.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Перегорілий запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.
Деякі функції захищено кількома
запобіжниками.Запобіжники можуть бути вставлені
без наявності функції.Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.

206Догляд за автомобілем

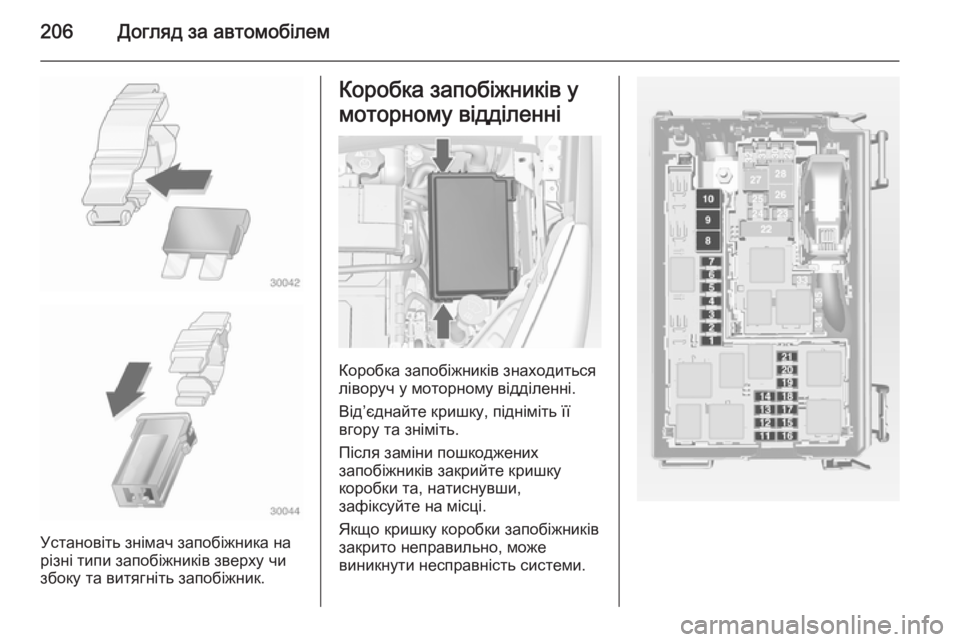

Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Коробка запобіжників у
моторному відділенні
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Від’єднайте кришку, підніміть її вгору та зніміть.
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та, натиснувши,
зафіксуйте на місці.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
