2014.5 OPEL MERIVA Посібник з експлуатації (in Ukrainian)

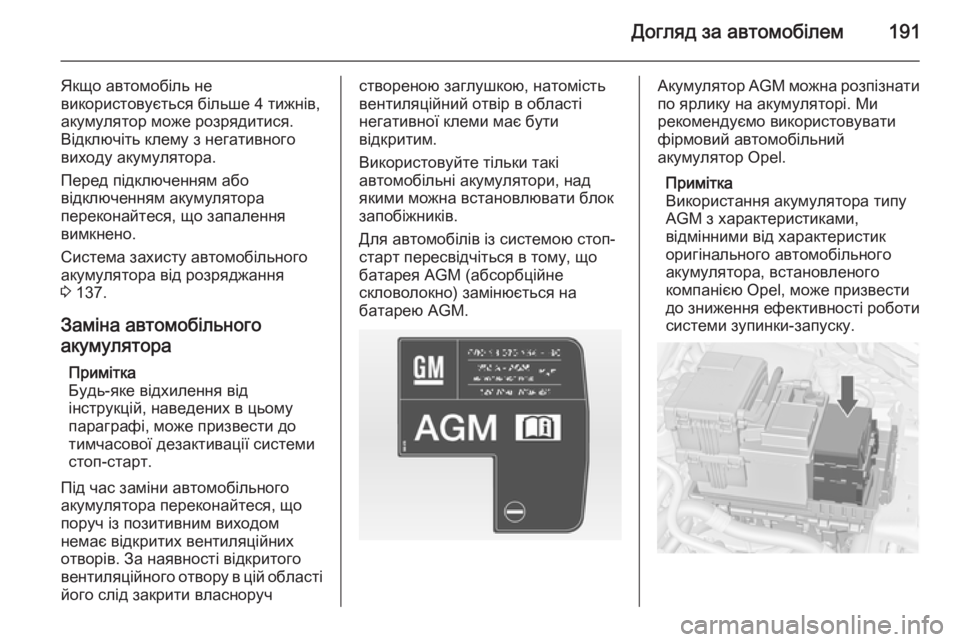

Догляд за автомобілем191
Якщо автомобіль не
використовується більше 4 тижнів,
акумулятор може розрядитися.
Відключіть клему з негативного
виходу акумулятора.
Перед підключенням або
відключенням акумулятора
переконайтеся, що запалення
вимкнено.
Система захисту автомобільного
акумулятора від розряджання
3 137.
Заміна автомобільного
акумулятора
Примітка
Будь-яке відхилення від
інструкцій, наведених в цьому параграфі, може призвести до
тимчасової дезактивації системи стоп-старт.
Під час заміни автомобільного
акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноручствореною заглушкою, натомість
вентиляційний отвір в області
негативної клеми має бути
відкритим.
Використовуйте тільки такі
автомобільні акумулятори, над
якими можна встановлювати блок
запобіжників.
Для автомобілів із системою стоп-
старт пересвідчіться в тому, що батарея AGM (абсорбційне
скловолокно) замінюється на
батарею AGM.Акумулятор AGM можна розпізнати
по ярлику на акумуляторі. Ми
рекомендуємо використовувати
фірмовий автомобільний
акумулятор Opel.
Примітка
Використання акумулятора типу
AGM з характеристиками,
відмінними від характеристик
оригінального автомобільного
акумулятора, встановленого
компанією Opel, може призвести
до зниження ефективності роботи системи зупинки-запуску.

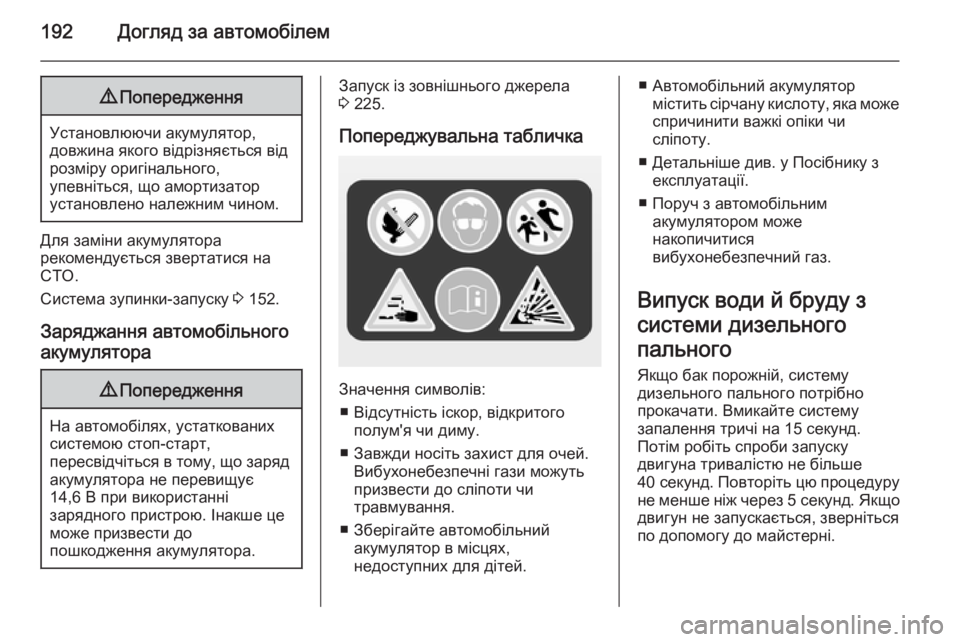

192Догляд за автомобілем9Попередження
Установлюючи акумулятор,
довжина якого відрізняється від розміру оригінального,
упевніться, що амортизатор
установлено належним чином.
Для заміни акумулятора
рекомендується звертатися на
СТО.
Система зупинки-запуску 3 152.
Заряджання автомобільного акумулятора
9 Попередження
На автомобілях, устаткованих
системою стоп-старт,
пересвідчіться в тому, що заряд акумулятора не перевищує
14,6 В при використанні
зарядного пристрою. Інакше це
може призвести до
пошкодження акумулятора.
Запуск із зовнішнього джерела
3 225.
Попереджувальна табличка
Значення символів: ■ Відсутність іскор, відкритого полум'я чи диму.
■ Завжди носіть захист для очей. Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
■ Зберігайте автомобільний акумулятор в місцях,
недоступних для дітей.
■ Автомобільний акумулятор містить сірчану кислоту, яка може
спричинити важкі опіки чи
сліпоту.
■ Детальніше див. у Посібнику з експлуатації.
■ Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Випуск води й бруду з
системи дизельного
пального
Якщо бак порожній, систему
дизельного пального потрібно
прокачати. Вмикайте систему
запалення тричі на 15 секунд.
Потім робіть спроби запуску
двигуна тривалістю не більше
40 секунд . Повторіть цю процедуру
не менше ніж через 5 секунд. Якщо
двигун не запускається, зверніться
по допомогу до майстерні.

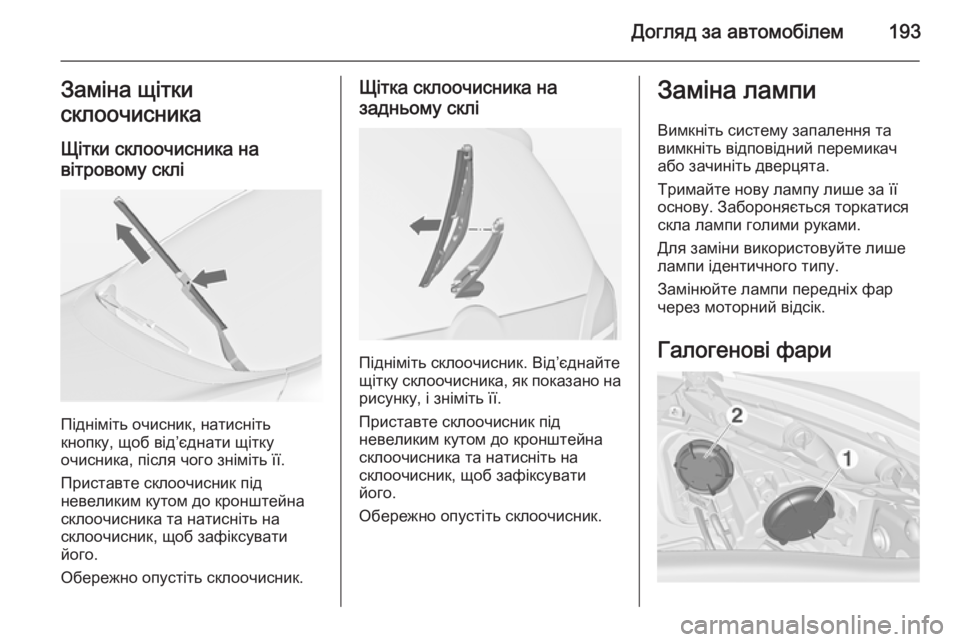

Догляд за автомобілем193Заміна щітки
склоочисника
Щітки склоочисника на
вітровому склі
Підніміть очисник, натисніть
кнопку, щоб від’єднати щітку
очисника, після чого зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть склоочисник.
Щітка склоочисника на задньому склі
Підніміть склоочисник. Від’єднайте
щітку склоочисника, як показано на
рисунку, і зніміть її.
Приставте склоочисник під
невеликим кутом до кронштейна
склоочисника та натисніть на
склоочисник, щоб зафіксувати
його.
Обережно опустіть склоочисник.
Заміна лампи
Вимкніть систему запалення та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Замінюйте лампи передніх фар
через моторний відсік.
Галогенові фари

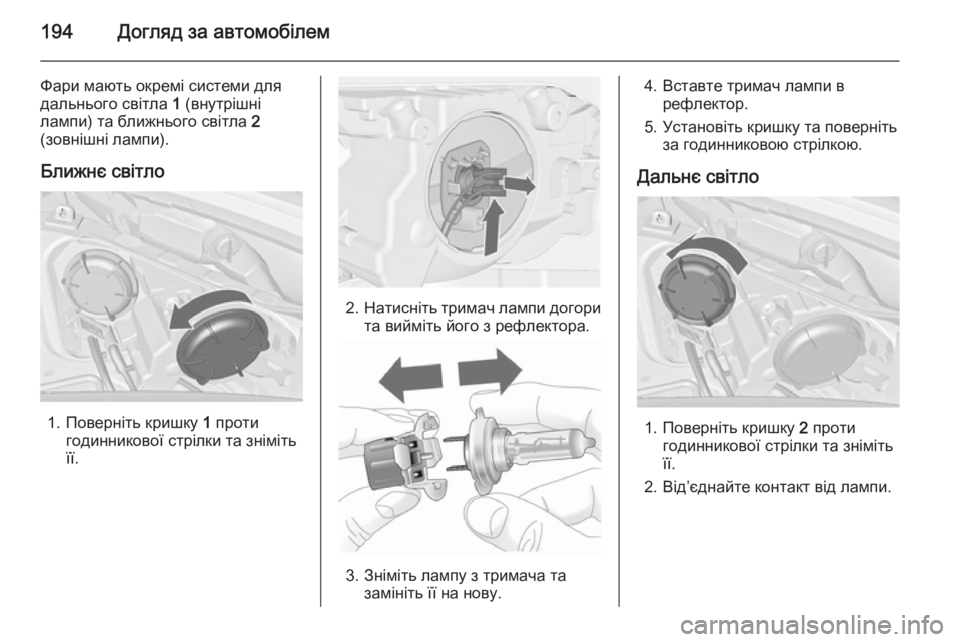

194Догляд за автомобілем
Фари мають окремі системи для
дальнього світла 1 (внутрішні
лампи) та ближнього світла 2
(зовнішні лампи).
Ближнє світло
1. Поверніть кришку 1 проти
годинникової стрілки та зніміть
її.
2. Натисніть тримач лампи догори
та вийміть його з рефлектора.
3. Зніміть лампу з тримача та замініть її на нову.
4. Вставте тримач лампи в рефлектор.
5. Установіть кришку та поверніть за годинниковою стрілкою.
Дальнє світло
1. Поверніть кришку 2 проти
годинникової стрілки та зніміть
її.
2. Від’єднайте контакт від лампи.

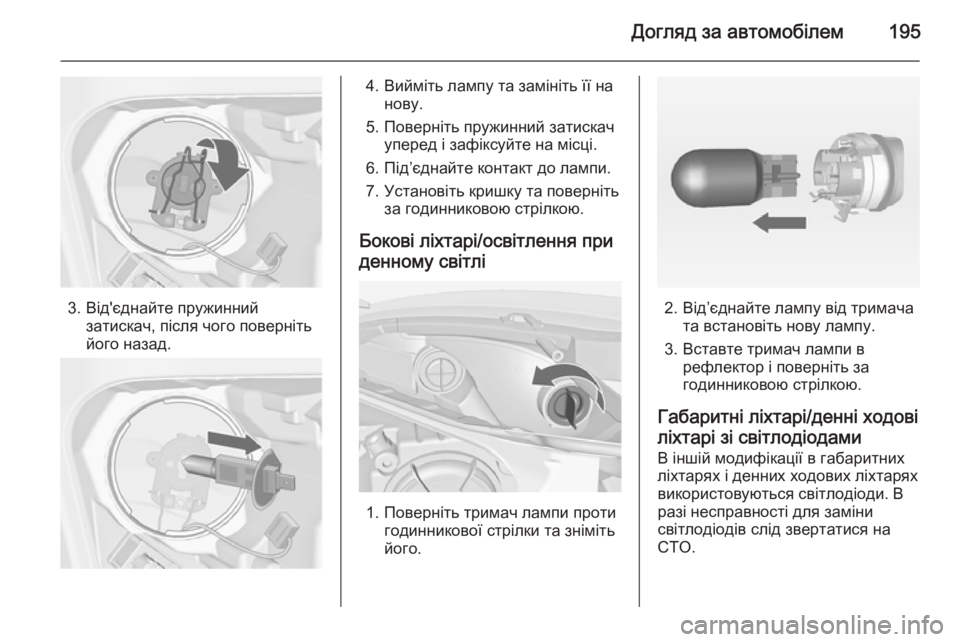

Догляд за автомобілем195
3. Від'єднайте пружиннийзатискач, після чого поверніть
його назад.
4. Вийміть лампу та замініть її на нову.
5. Поверніть пружинний затискач уперед і зафіксуйте на місці.
6. Під’єднайте контакт до лампи.
7. Установіть кришку та поверніть за годинниковою стрілкою.
Бокові ліхтарі/освітлення при
денному світлі
1. Поверніть тримач лампи проти годинникової стрілки та зніміть
його.
2. Від’єднайте лампу від тримача та встановіть нову лампу.
3. Вставте тримач лампи в рефлектор і поверніть за
годинниковою стрілкою.
Габаритні ліхтарі/денні ходові
ліхтарі зі світлодіодами В іншій модифікації в габаритнихліхтарях і денних ходових ліхтарях
використовуються світлодіоди. В
разі несправності для заміни
світлодіодів слід звертатися на
СТО.

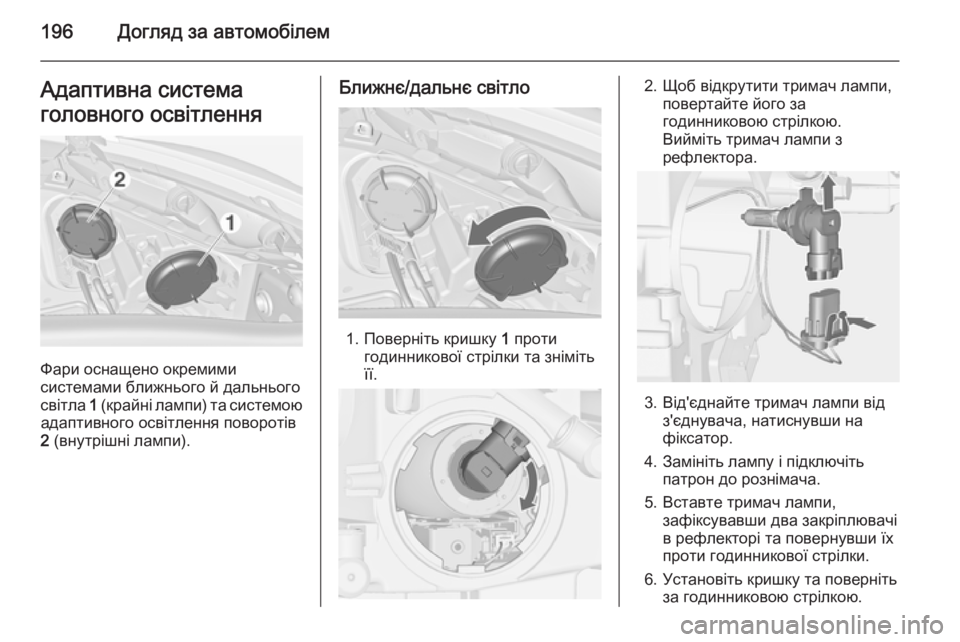

196Догляд за автомобілемАдаптивна система
головного освітлення
Фари оснащено окремими
системами ближнього й дальнього
світла 1 (крайні лампи) та системою
адаптивного освітлення поворотів
2 (внутрішні лампи).
Ближнє/дальнє світло
1. Поверніть кришку 1 проти
годинникової стрілки та зніміть
її.
2. Щоб відкрутити тримач лампи, повертайте його за
годинниковою стрілкою.
Вийміть тримач лампи з
рефлектора.
3. Від'єднайте тримач лампи від з'єднувача, натиснувши на
фіксатор.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
в рефлекторі та повернувши їх
проти годинникової стрілки.
6. Установіть кришку та поверніть за годинниковою стрілкою.

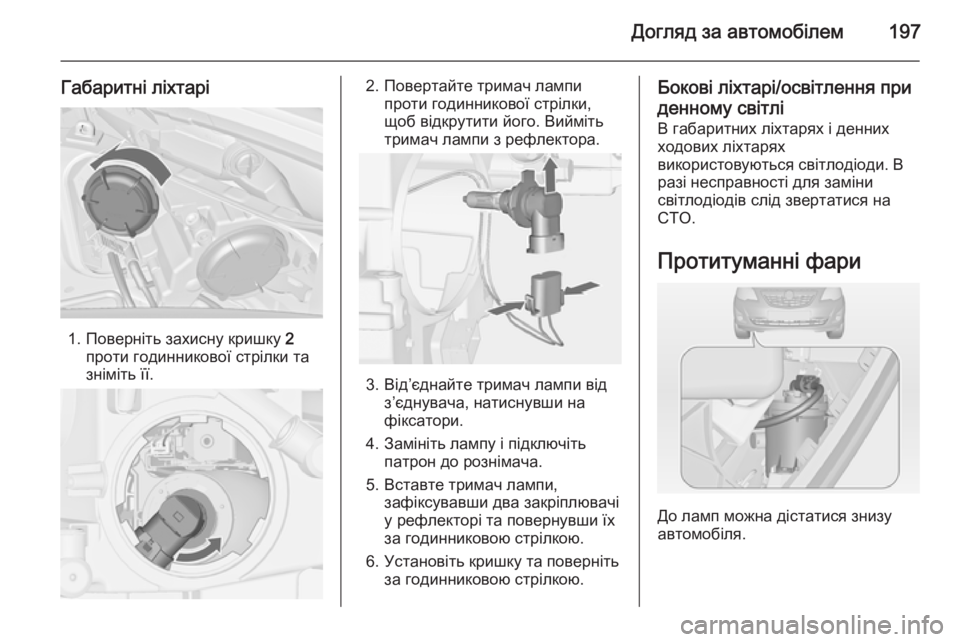

Догляд за автомобілем197
Габаритні ліхтарі
1. Поверніть захисну кришку 2
проти годинникової стрілки та
зніміть її.
2. Повертайте тримач лампи проти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
3. Від’єднайте тримач лампи від з’єднувача, натиснувши на
фіксатори.
4. Замініть лампу і підключіть патрон до рознімача.
5. Вставте тримач лампи, зафіксувавши два закріплювачі
у рефлекторі та повернувши їх
за годинниковою стрілкою.
6. Установіть кришку та поверніть за годинниковою стрілкою.
Бокові ліхтарі/освітлення при
денному світлі В габаритних ліхтарях і денних
ходових ліхтарях
використовуються світлодіоди. В
разі несправності для заміни
світлодіодів слід звертатися на
СТО.
Протитуманні фари
До ламп можна дістатися знизу
автомобіля.

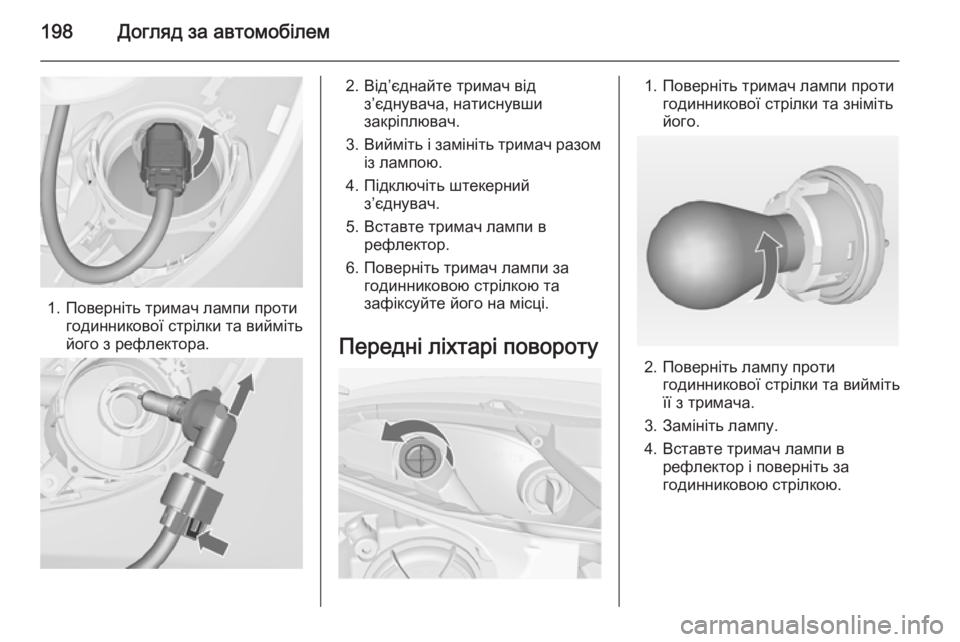

198Догляд за автомобілем
1. Поверніть тримач лампи протигодинникової стрілки та вийміть
його з рефлектора.
2. Від’єднайте тримач від з’єднувача, натиснувшизакріплювач.
3. Вийміть і замініть тримач разом
із лампою.
4. Підключіть штекерний з’єднувач.
5. Вставте тримач лампи в рефлектор.
6. Поверніть тримач лампи за годинниковою стрілкою та
зафіксуйте його на місці.
Передні ліхтарі повороту1. Поверніть тримач лампи проти годинникової стрілки та зніміть
його.
2. Поверніть лампу проти годинникової стрілки та вийміть
її з тримача.
3. Замініть лампу.
4. Вставте тримач лампи в рефлектор і поверніть за
годинниковою стрілкою.
