2014.5 OPEL MERIVA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

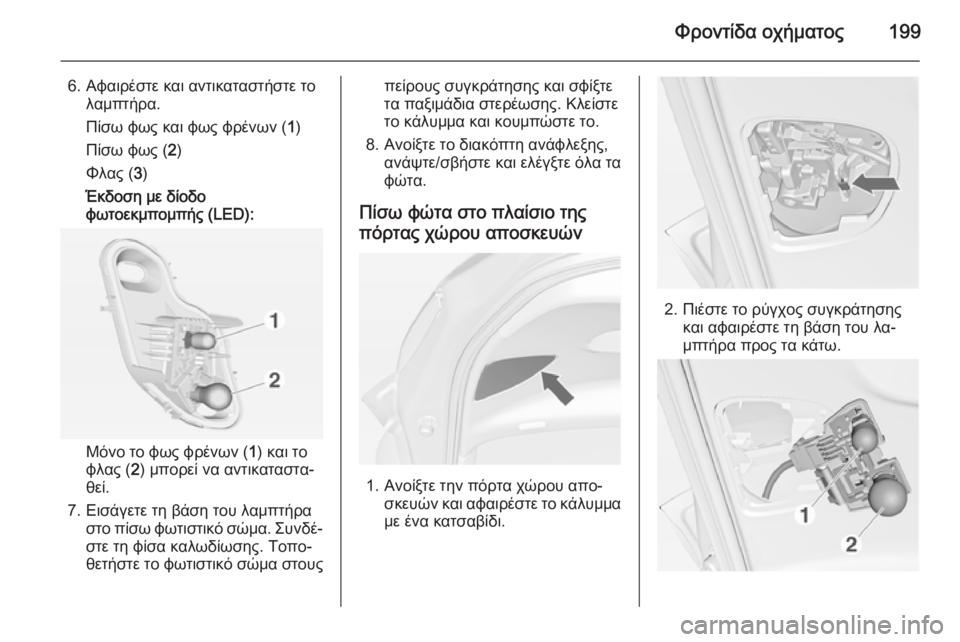

Φροντίδα οχήματος199
6. Αφαιρέστε και αντικαταστήστε τολαμπτήρα.
Πίσω φως και φως φρένων ( 1)
Πίσω φως ( 2)
Φλας ( 3)
Έκδοση με δίοδο
φωτοεκμπομπής (LED):
Μόνο το φως φρένων ( 1) και το
φλας ( 2) μπορεί να αντικαταστα‐
θεί.
7. Εισάγετε τη βάση του λαμπτήρα στο πίσω φωτιστικό σώμα. Συνδέ‐
στε τη φίσα καλωδίωσης. Τοπο‐
θετήστε το φωτιστικό σώμα στους
πείρους συγκράτησης και σφίξτε τα παξιμάδια στερέωσης. Κλείστε
το κάλυμμα και κουμπώστε το.
8. Ανοίξτε το διακόπτη ανάφλεξης, ανάψτε/σβήστε και ελέγξτε όλα τα
φώτα.
Πίσω φώτα στο πλαίσιο της
πόρτας χώρου αποσκευών
1. Ανοίξτε την πόρτα χώρου απο‐ σκευών και αφαιρέστε το κάλυμμα
με ένα κατσαβίδι.
2. Πιέστε το ρύγχος συγκράτησης και αφαιρέστε τη βάση του λα‐
μπτήρα προς τα κάτω.

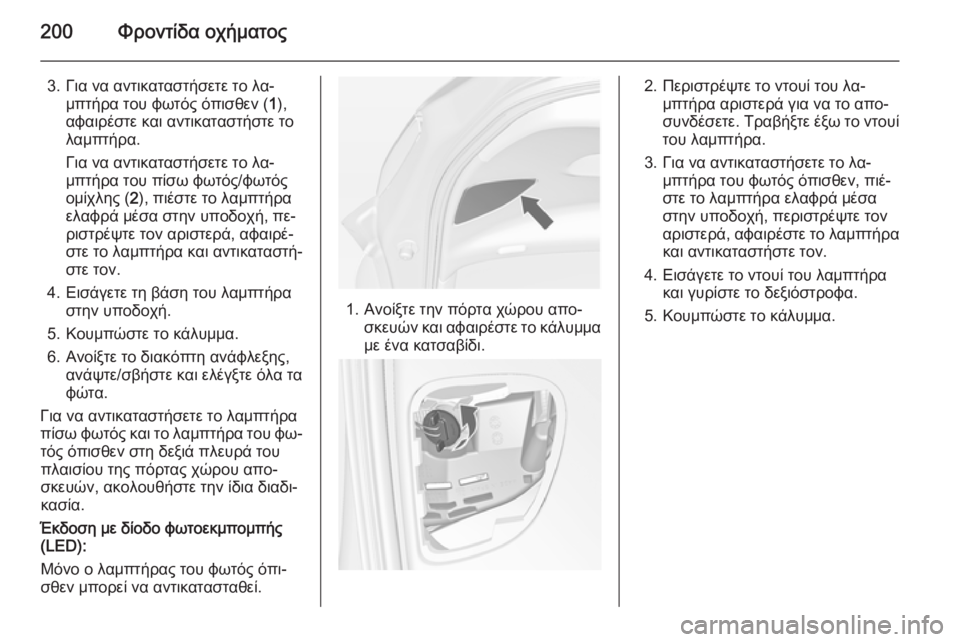

200Φροντίδα οχήματος
3. Για να αντικαταστήσετε το λα‐μπτήρα του φωτός όπισθεν ( 1),
αφαιρέστε και αντικαταστήστε το λαμπτήρα.
Για να αντικαταστήσετε το λα‐
μπτήρα του πίσω φωτός/φωτός
ομίχλης ( 2), πιέστε το λαμπτήρα
ελαφρά μέσα στην υποδοχή, πε‐
ριστρέψτε τον αριστερά, αφαιρέ‐
στε το λαμπτήρα και αντικαταστή‐ στε τον.
4. Εισάγετε τη βάση του λαμπτήρα στην υποδοχή.
5. Κουμπώστε το κάλυμμα. 6. Ανοίξτε το διακόπτη ανάφλεξης, ανάψτε/σβήστε και ελέγξτε όλα τα
φώτα.
Για να αντικαταστήσετε το λαμπτήρα
πίσω φωτός και το λαμπτήρα του φω‐ τός όπισθεν στη δεξιά πλευρά του
πλαισίου της πόρτας χώρου απο‐
σκευών, ακολουθήστε την ίδια διαδι‐ κασία.
Έκδοση με δίοδο φωτοεκμπομπής
(LED):
Μόνο ο λαμπτήρας του φωτός όπι‐
σθεν μπορεί να αντικατασταθεί.
1. Ανοίξτε την πόρτα χώρου απο‐ σκευών και αφαιρέστε το κάλυμμαμε ένα κατσαβίδι.
2. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά για να το απο‐
συνδέσετε. Τραβήξτε έξω το ντουί
του λαμπτήρα.
3. Για να αντικαταστήσετε το λα‐ μπτήρα του φωτός όπισθεν, πιέ‐
στε το λαμπτήρα ελαφρά μέσα
στην υποδοχή, περιστρέψτε τον
αριστερά, αφαιρέστε το λαμπτήρα και αντικαταστήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Κουμπώστε το κάλυμμα.

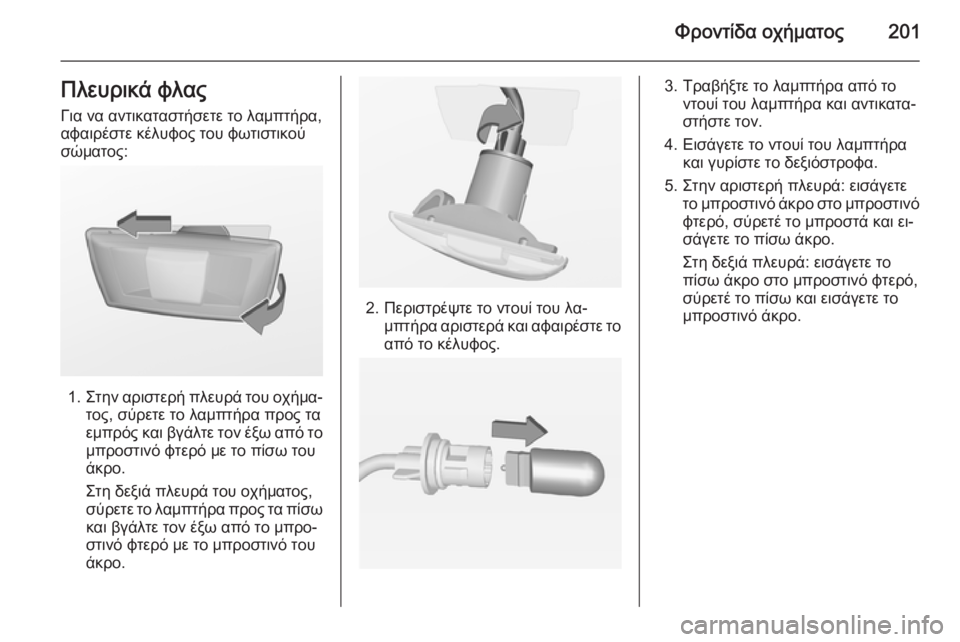

Φροντίδα οχήματος201Πλευρικά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Στην αριστερή πλευρά του οχήμα‐
τος, σύρετε το λαμπτήρα προς τα
εμπρός και βγάλτε τον έξω από το μπροστινό φτερό με το πίσω του
άκρο.
Στη δεξιά πλευρά του οχήματος,
σύρετε το λαμπτήρα προς τα πίσω
και βγάλτε τον έξω από το μπρο‐
στινό φτερό με το μπροστινό του
άκρο.
2. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά και αφαιρέστε τοαπό το κέλυφος.
3. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Στην αριστερή πλευρά: εισάγετε το μπροστινό άκρο στο μπροστινόφτερό, σύρετέ το μπροστά και ει‐
σάγετε το πίσω άκρο.
Στη δεξιά πλευρά: εισάγετε το
πίσω άκρο στο μπροστινό φτερό,
σύρετέ το πίσω και εισάγετε το
μπροστινό άκρο.

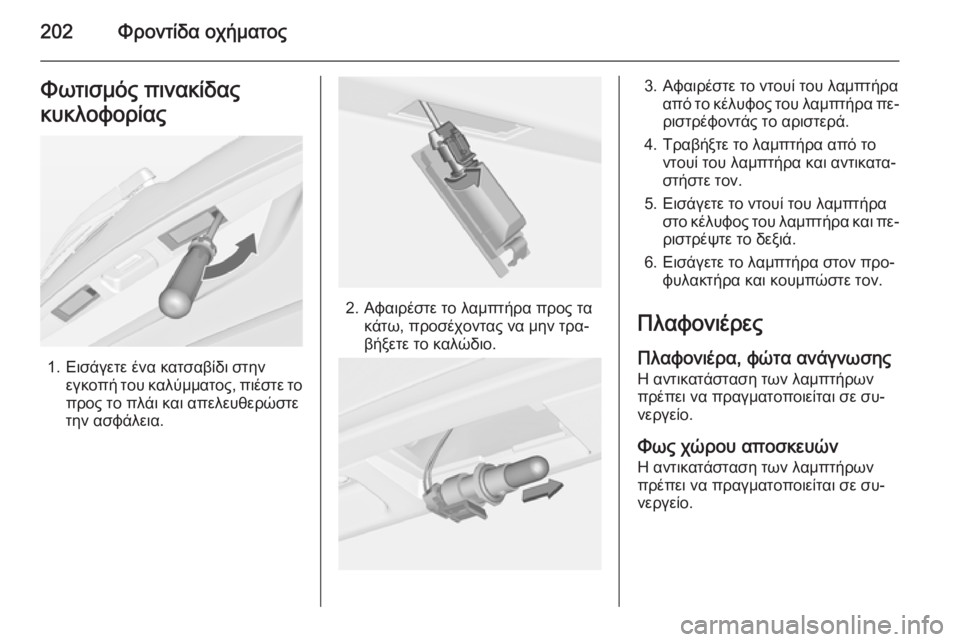

202Φροντίδα οχήματοςΦωτισμός πινακίδας
κυκλοφορίας
1. Εισάγετε ένα κατσαβίδι στην εγκοπή του καλύμματος, πιέστε τοπρος το πλάι και απελευθερώστε
την ασφάλεια.
2. Αφαιρέστε το λαμπτήρα προς τα κάτω, προσέχοντας να μην τρα‐
βήξετε το καλώδιο.
3. Αφαιρέστε το ντουί του λαμπτήρα από το κέλυφος του λαμπτήρα πε‐
ριστρέφοντάς το αριστερά.
4. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
5. Εισάγετε το ντουί του λαμπτήρα στο κέλυφος του λαμπτήρα και πε‐ριστρέψτε το δεξιά.
6. Εισάγετε το λαμπτήρα στον προ‐ φυλακτήρα και κουμπώστε τον.
Πλαφονιέρες Πλαφονιέρα, φώτα ανάγνωσηςΗ αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φως χώρου αποσκευών
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.

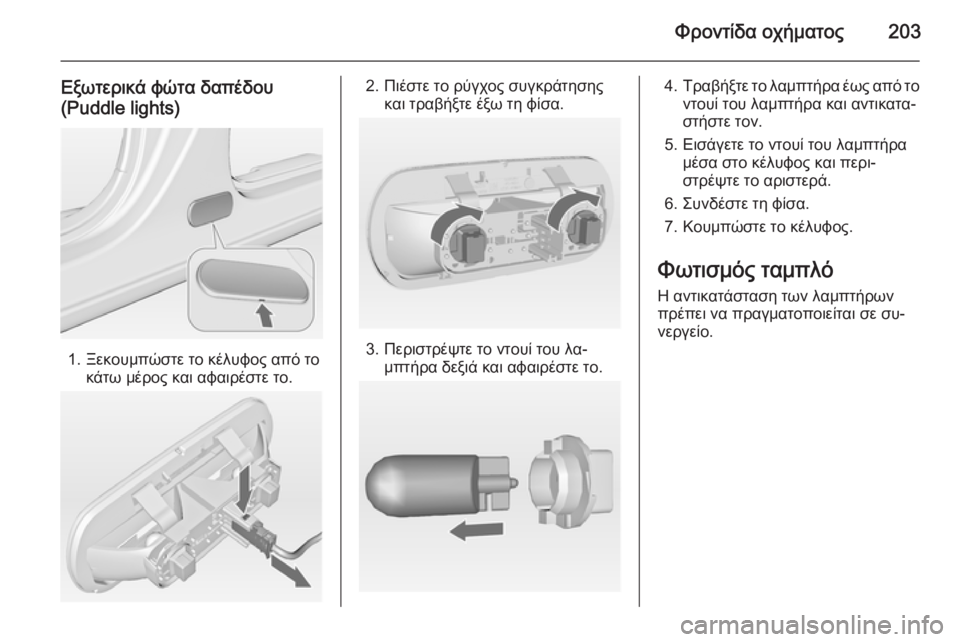

Φροντίδα οχήματος203
Εξωτερικά φώτα δαπέδου(Puddle lights)
1. Ξεκουμπώστε το κέλυφος από το κάτω μέρος και αφαιρέστε το.
2. Πιέστε το ρύγχος συγκράτησηςκαι τραβήξτε έξω τη φίσα.
3. Περιστρέψτε το ντουί του λα‐ μπτήρα δεξιά και αφαιρέστε το.
4.Τραβήξτε το λαμπτήρα έως από το
ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
5. Εισάγετε το ντουί του λαμπτήρα μέσα στο κέλυφος και περι‐
στρέψτε το αριστερά.
6. Συνδέστε τη φίσα.
7. Κουμπώστε το κέλυφος.
Φωτισμός ταμπλό
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.

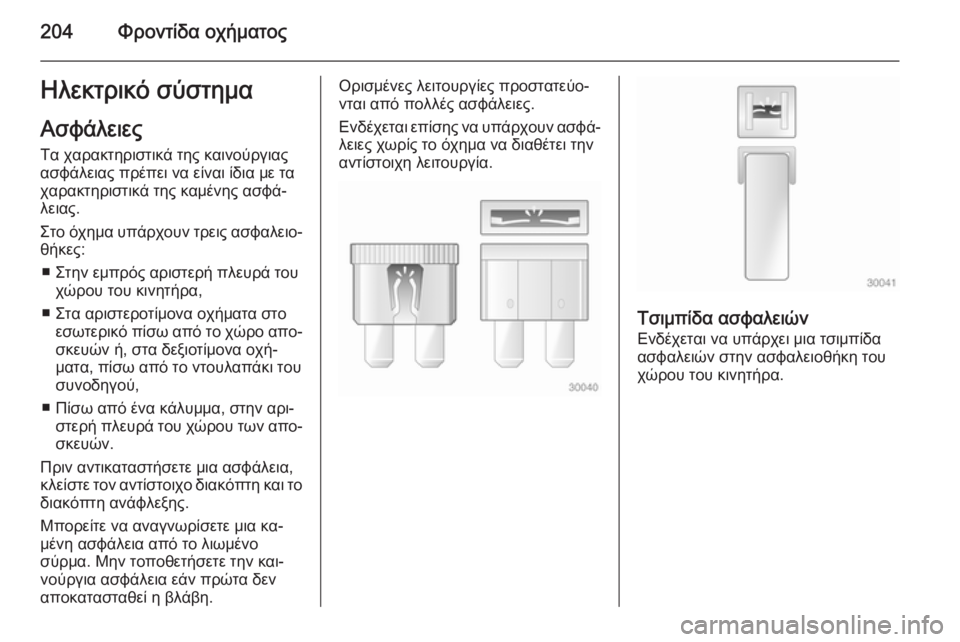

204Φροντίδα οχήματοςΗλεκτρικό σύστημαΑσφάλειες
Τα χαρακτηριστικά της καινούργιας
ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
■ Στην εμπρός αριστερή πλευρά του χώρου του κινητήρα,
■ Στα αριστεροτίμονα οχήματα στο εσωτερικό πίσω από το χώρο απο‐
σκευών ή, στα δεξιοτίμονα οχή‐
ματα, πίσω από το ντουλαπάκι του
συνοδηγού,
■ Πίσω από ένα κάλυμμα, στην αρι‐ στερή πλευρά του χώρου των απο‐σκευών.
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια κα‐
μένη ασφάλεια από το λιωμένο
σύρμα. Μην τοποθετήσετε την και‐
νούργια ασφάλεια εάν πρώτα δεν
αποκατασταθεί η βλάβη.Ορισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐ λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.
Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα
ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.

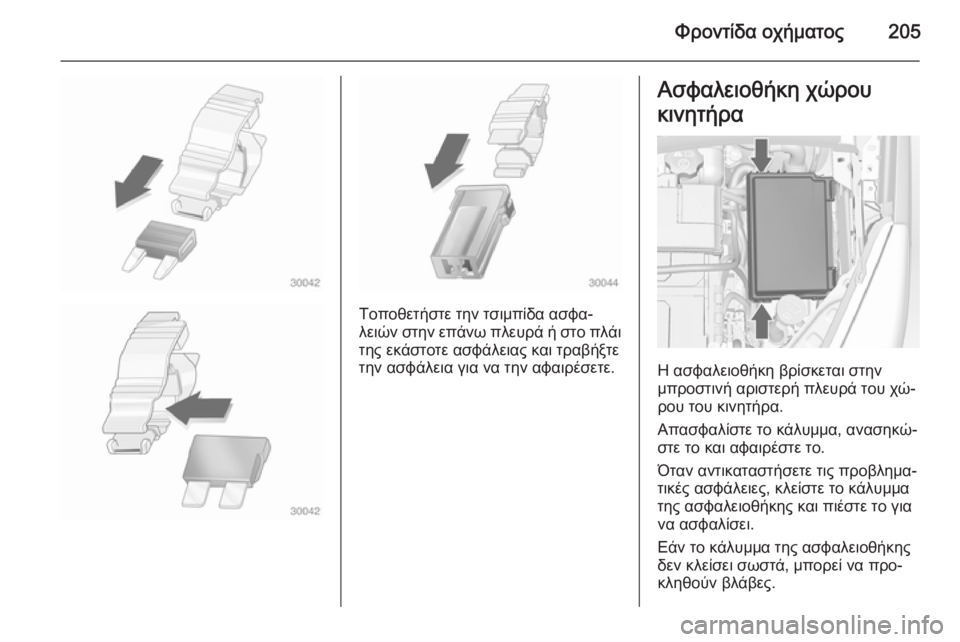

Φροντίδα οχήματος205
Τοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.
Ασφαλειοθήκη χώρου
κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του χώ‐
ρου του κινητήρα.
Απασφαλίστε το κάλυμμα, ανασηκώ‐
στε το και αφαιρέστε το.
Όταν αντικαταστήσετε τις προβλημα‐
τικές ασφάλειες, κλείστε το κάλυμμα
της ασφαλειοθήκης και πιέστε το για
να ασφαλίσει.
Εάν το κάλυμμα της ασφαλειοθήκης δεν κλείσει σωστά, μπορεί να προ‐
κληθούν βλάβες.

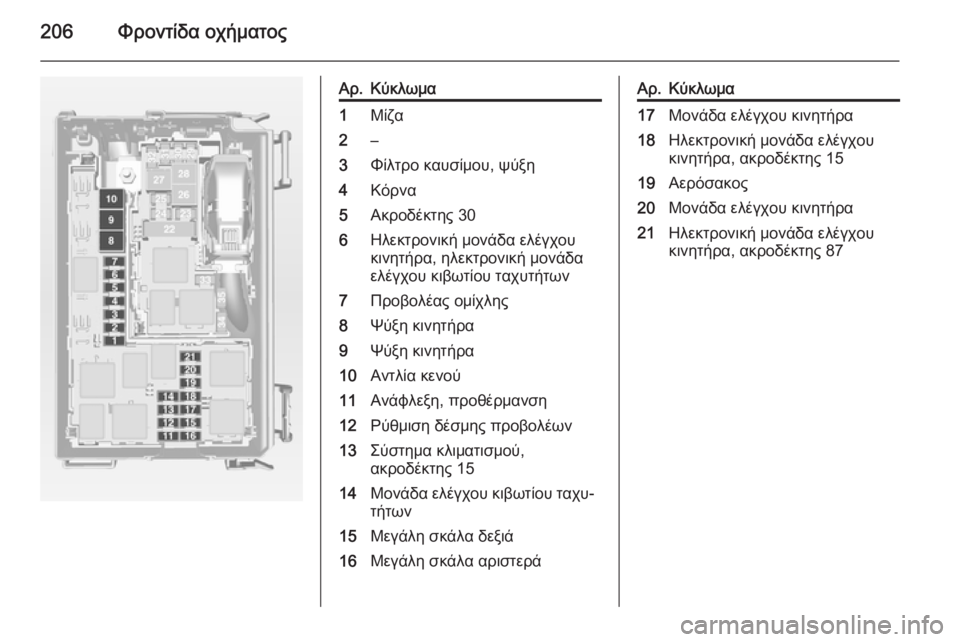

206Φροντίδα οχήματος
Αρ.Κύκλωμα1Μίζα2–3Φίλτρο καυσίμου, ψύξη4Κόρνα5Ακροδέκτης 306Ηλεκτρονική μονάδα ελέγχου
κινητήρα, ηλεκτρονική μονάδα
ελέγχου κιβωτίου ταχυτήτων7Προβολέας ομίχλης8Ψύξη κινητήρα9Ψύξη κινητήρα10Αντλία κενού11Ανάφλεξη, προθέρμανση12Ρύθμιση δέσμης προβολέων13Σύστημα κλιματισμού,
ακροδέκτης 1514Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων15Μεγάλη σκάλα δεξιά16Μεγάλη σκάλα αριστεράΑρ.Κύκλωμα17Μονάδα ελέγχου κινητήρα18Ηλεκτρονική μονάδα ελέγχου
κινητήρα, ακροδέκτης 1519Αερόσακος20Μονάδα ελέγχου κινητήρα21Ηλεκτρονική μονάδα ελέγχου
κινητήρα, ακροδέκτης 87
