Péče o vozidlo239
upevňovacích kolíků doprohlubně v karoserii vozidla
a utáhněte zajišťovací matice
zevnitř zavazadlového prostoru.
Zavřete kryt.
Sports Tourer/Country Tourer
1. Uvolněte a otevřete kryt ve dveřích zavazadlového prostoru.
2. Rukou odšroubujte tři plastové zajišťovací matice.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Objímku žárovky otočte dolevaa vyjměte ji. Vytáhněte a vyměňte
žárovku:
Světlo zpátečky 1
Světlo ukazatele směru 2
Koncové, brzdové světlo a zadní
světlo do mlhy je konstruováno
s použitím LED diod. V případě
závady nechte LED diody vyměnit v servisu.
5. Držák žárovky zasuňte do montážního celku koncového
světla a otočte jím po doprava.
Připevněte sestavu světla pomocí
upevňovacích kolíků do
prohlubně v zadních výklopných

240Péče o vozidlo
dveřích a utáhněte zajišťovací
matice zevnitř zadních
výklopných dveří. Zavřete kryt.
Dodatečná zadní světla v rámu dveří
zavazadlového prostoru
1. Otevřete dveře zavazadlového prostoru.
2. Uvolněte a odejměte krytv bočním panelu čalounění.
3. Vymáčkněte zevnitř bočníhopanelu čalounění kryt svítilny.
4. Otočte plastovou matici protisměru hodinových ručiček
a vyjměte ji z držáku žárovky.
5. Lehce zatlačte žárovku do objímky, otočte ji proti směru
hodinových ručiček, vyjměte
a vyměňte žárovku. Vložte
plastovou matici do držáku
žárovky a otočte ji po směru
hodinových ručiček.
Koncové světlo ( 1)
Světlo ukazatele směru ( 2)
6. Vložte držák žárovek do rámu dveří zavazadlového prostoru.
Uzavřete kryt v bočním panelu
čalounění.

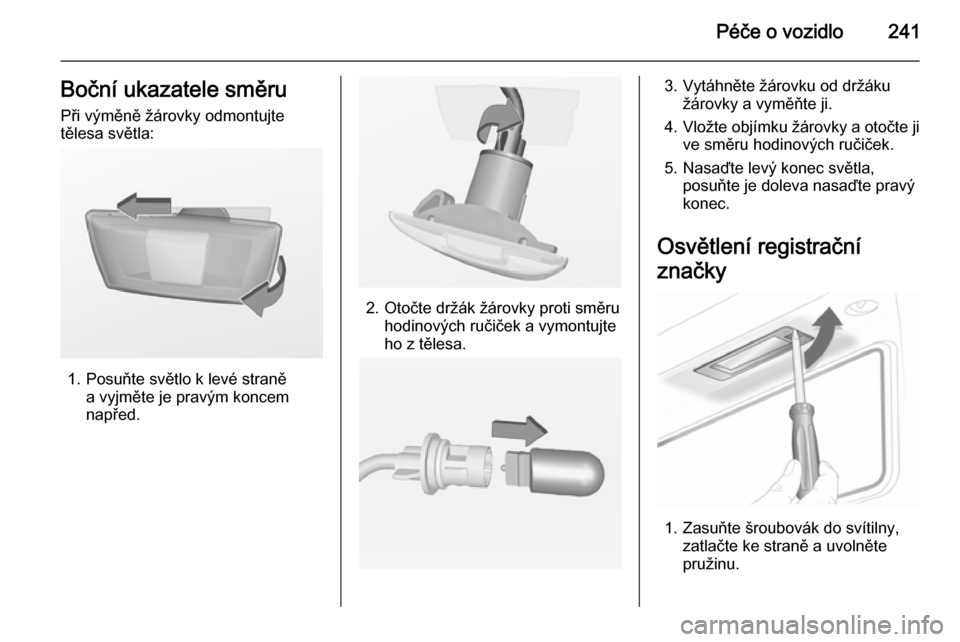

Péče o vozidlo241Boční ukazatele směruPři výměně žárovky odmontujte
tělesa světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
4. Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační
značky
1. Zasuňte šroubovák do svítilny, zatlačte ke straně a uvolněte
pružinu.

242Péče o vozidlo
2. Vyjměte svítilnu směrem dolů.Netahejte za vodiče.
3.Otočením proti směru hodinových
ručiček vymontujte držák žárovky
z tělesa světla.
4. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
5. Vložte držák žárovky do tělesa světla a otočte po směru
hodinových ručiček.
6. Zasuňte světlo do nárazníku a nechte ho zaklesnout.
Osvětlení interiéru Světlo interiéru, lampičky načtení Žárovky nechte vyměnit v odborném
servisu.Osvětlení zavazadlového
prostoru
1. Šroubovákem opatrně vypačte plastový kryt osvětlení.

Péče o vozidlo243
2. Zatlačte lehce žárovku směremk pružině a vyjměte ji.
3. Zasuňte novou žárovku.
4. Namontujte světlo.
Osvětlení panelu přístrojů
Žárovky nechte vyměnit v odborném
servisu.
Elektrická soustava
Pojistky Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí tři pojistkové
skříňky:
■ vpředu vlevo v motorovém prostoru,
■ u vozidel s levostranným řízením uvnitř vozidla za odkládací
schránkou řidiče nebo u vozidel
s pravostranným řízením za
odkládací schránkou spolujezdce,
■ za krytem na levé straně zavazadlového prostoru.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Ve vozidle jsou použity různé typy
pojistek.

244Péče o vozidlo
V závislosti na typu pojistky lze
přepálenou pojistku poznat podle
roztaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky Pinzeta na pojistky se může nacházetv pojistkové skříňce v motorovém
prostoru.
Nasaďte pinzetu na pojistky seshora
nebo ze strany, podle typu pojistky,
a vytáhněte pojistku.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Uvolněte kryt, zvedněte ho nahoru
a odstraňte.

Péče o vozidlo245
Č.Obvod1Modul řízení převodovky2Modul řízení motoru3–4–5Zapalování, modul řízení
převodovky, modul řízení motoru6Stěrač čelního skla7–8Vstřikování paliva, systém zapa‐ lování9Vstřikování paliva, systém zapa‐lování10Modul řízení motoru11Lambda sonda12Startér13Vyhřívání čidla škrtící klapky14Osvětlení15Stěrač zadního sklaČ.Obvod16Podtlakové čerpadlo, snímač
hmotnostního průtoku vzduchu,
snímač vody v palivu, transfor‐
mátor DC17–18Adaptivní přední osvětlení19Adaptivní přední osvětlení20Palivové čerpadlo21Zadní elektricky ovládaná okna22ABS23Řízení měnící sílu24Přední elektricky ovládaná okna25Napájecí zásuvky26ABS27Elektrická parkovací brzda28Vyhřívání zadního okna29Levé elektricky nastavitelné
sedadlo

246Péče o vozidlo
Č.Obvod30Pravé elektricky nastavitelné
sedadlo31Klimatizace32Modul řízení karoserie33Vyhřívání předních sedadel34Střešní okno35Informační systém36–37Pravé dálkové světlo38Levé dálkové světlo39–40–41Vakuová pumpa42Ventilátor chladiče43Akumulátor vozidla, transfor‐
mátor DC (pouze ve vozech se
systémem stop-start)44Systém ostřikovačů světlometůČ.Obvod45Ventilátor chladiče46Bod 87, hlavní relé47Lambda sonda48Světla do mlhy49Pravé potkávací světlo50Levé potkávací světlo51Houkačka52Zapalování53Zapalování, větrání předních
sedadel54Zapalování55Elektricky ovládaná okna, sklá‐
pění zrcátek56Ostřikovač čelního okna57–58–59Ohřívání nafty, systém řízení
emisíČ.Obvod60Vyhřívání zrcátek61Vyhřívání zrcátek62–63Snímač zadního okna64Adaptivní přední osvětlení65Pomocné čerpadlo (pouze ve
vozech se systémem stop-start)66Systém ostřikovače zadního
okna67Řídící modul palivového systému68–69Snímač akumulátoru vozidla70Dešťový snímač71Snímač akumulátoru vozidla
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho,
doku se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
