Pleie av bilen231

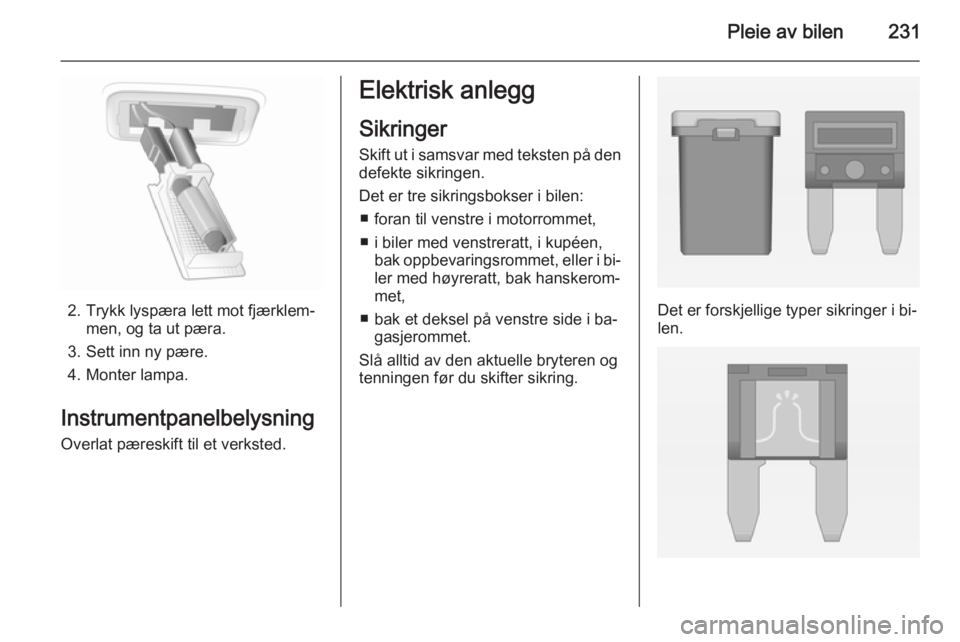

2. Trykk lyspæra lett mot fjærklem‐men, og ta ut pæra.
3. Sett inn ny pære.
4. Monter lampa.
Instrumentpanelbelysning Overlat pæreskift til et verksted.
Elektrisk anlegg
Sikringer Skift ut i samsvar med teksten på den defekte sikringen.
Det er tre sikringsbokser i bilen: ■ foran til venstre i motorrommet,
■ i biler med venstreratt, i kupéen, bak oppbevaringsrommet, eller i bi‐
ler med høyreratt, bak hanskerom‐ met,
■ bak et deksel på venstre side i ba‐ gasjerommet.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
Det er forskjellige typer sikringer i bi‐
len.

232Pleie av bilen

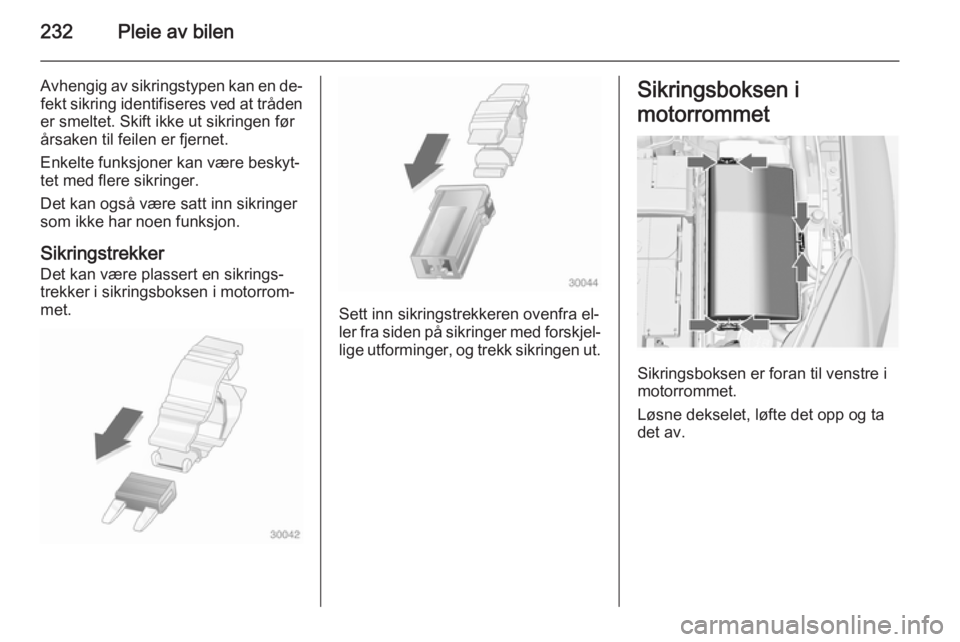

Avhengig av sikringstypen kan en de‐fekt sikring identifiseres ved at tråden
er smeltet. Skift ikke ut sikringen før
årsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.
Sett inn sikringstrekkeren ovenfra el‐
ler fra siden på sikringer med forskjel‐ lige utforminger, og trekk sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, løfte det opp og ta
det av.

Pleie av bilen233

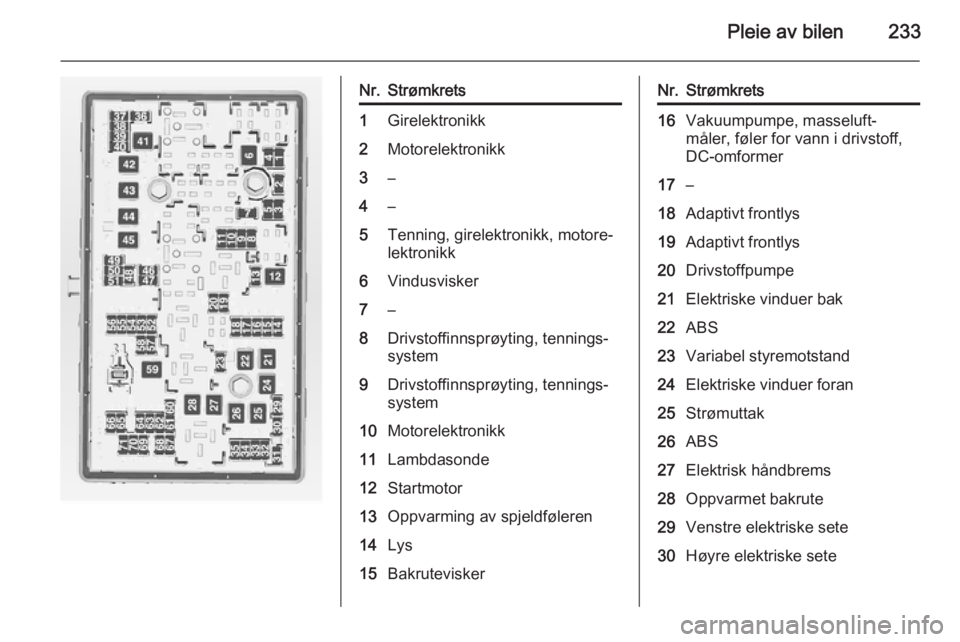

Nr.Strømkrets1Girelektronikk2Motorelektronikk3–4–5Tenning, girelektronikk, motore‐
lektronikk6Vindusvisker7–8Drivstoffinnsprøyting, tennings‐
system9Drivstoffinnsprøyting, tennings‐
system10Motorelektronikk11Lambdasonde12Startmotor13Oppvarming av spjeldføleren14Lys15BakruteviskerNr.Strømkrets16Vakuumpumpe, masseluft‐
måler, føler for vann i drivstoff,
DC-omformer17–18Adaptivt frontlys19Adaptivt frontlys20Drivstoffpumpe21Elektriske vinduer bak22ABS23Variabel styremotstand24Elektriske vinduer foran25Strømuttak26ABS27Elektrisk håndbrems28Oppvarmet bakrute29Venstre elektriske sete30Høyre elektriske sete

234Pleie av bilen
Nr.Strømkrets31Klimaanlegg32Karosserielektronikk33Setevarme34Soltak35Infotainmentsystem36–37Høyre fjernlys38Venstre fjernlys39–40–41Vakuumpumpe42Kjølevifte43Bilbatteri, DC-omformer (kun i
biler med stopp/start-system)44Lyktespylersystem45Kjølevifte46Klemme 87, hovedreléNr.Strømkrets47Lambdasonde48Tåkelys49Høyre nærlys50Venstre nærlys51Horn52Tenningen53Tenning, ventilerte forseter54Tenningen55Elektriske vinduer, innfelling av
speil56Vindusspyler57–58–59Dieselvarmer, utslippskontroll‐
system60Speiloppvarming61SpeiloppvarmingNr.Strømkrets62–63Bakruteføler64Adaptivt frontlys65Ekstrapumpe (kun i biler med stopp/start-system)66Bakrutespyleranlegg67Drivstoffelektronikk68–69Bilbatteriføler70Regnføler71Bilbatteriføler
Lukk dekselet til sikringsboksen helt
etter at sikringene er skiftet.
Hvis dekselet til sikringsboksen ikke
er riktig lukket, kan det oppstå feil‐ funksjon.

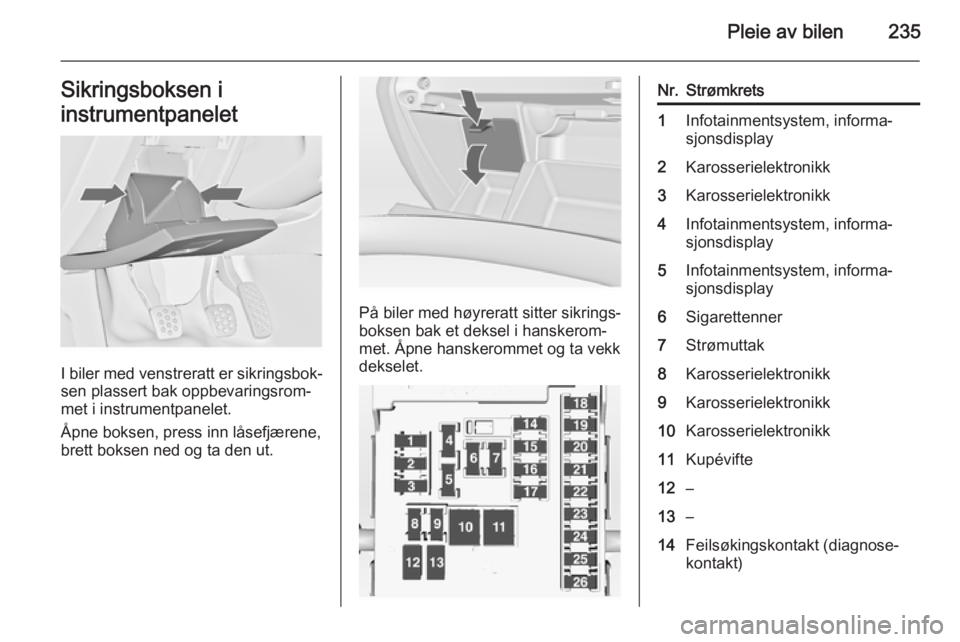

Pleie av bilen235Sikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne boksen, press inn låsefjærene,
brett boksen ned og ta den ut.
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐ met. Åpne hanskerommet og ta vekk
dekselet.
Nr.Strømkrets1Infotainmentsystem, informa‐
sjonsdisplay2Karosserielektronikk3Karosserielektronikk4Infotainmentsystem, informa‐
sjonsdisplay5Infotainmentsystem, informa‐
sjonsdisplay6Sigarettenner7Strømuttak8Karosserielektronikk9Karosserielektronikk10Karosserielektronikk11Kupévifte12–13–14Feilsøkingskontakt (diagnose‐
kontakt)

236Pleie av bilen

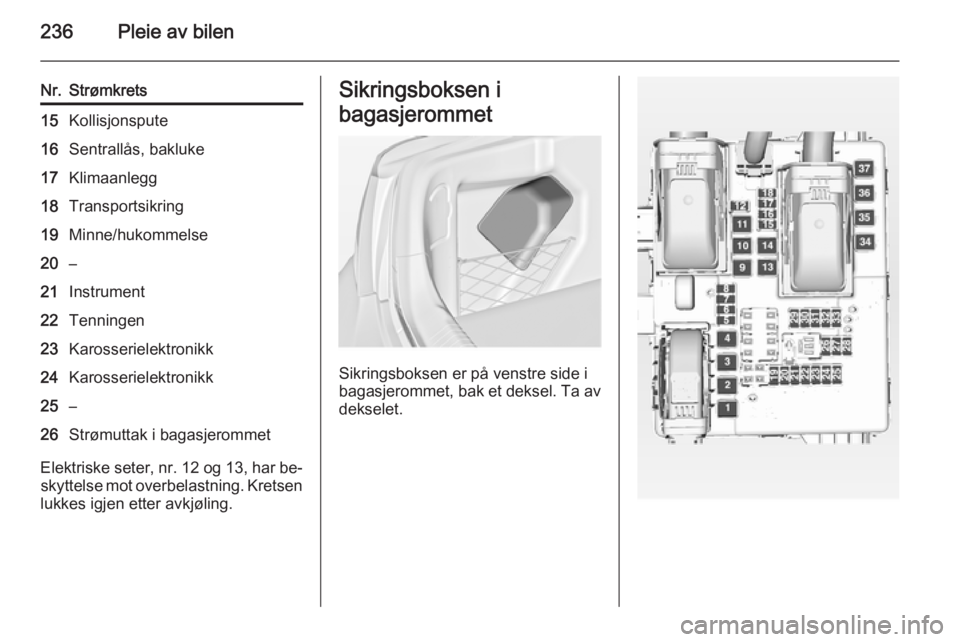

Nr.Strømkrets15Kollisjonspute16Sentrallås, bakluke17Klimaanlegg18Transportsikring19Minne/hukommelse20–21Instrument22Tenningen23Karosserielektronikk24Karosserielektronikk25–26Strømuttak i bagasjerommet
Elektriske seter, nr. 12 og 13, har be‐skyttelse mot overbelastning. Kretsen
lukkes igjen etter avkjøling.
Sikringsboksen i
bagasjerommet
Sikringsboksen er på venstre side i
bagasjerommet, bak et deksel. Ta av
dekselet.

Pleie av bilen237

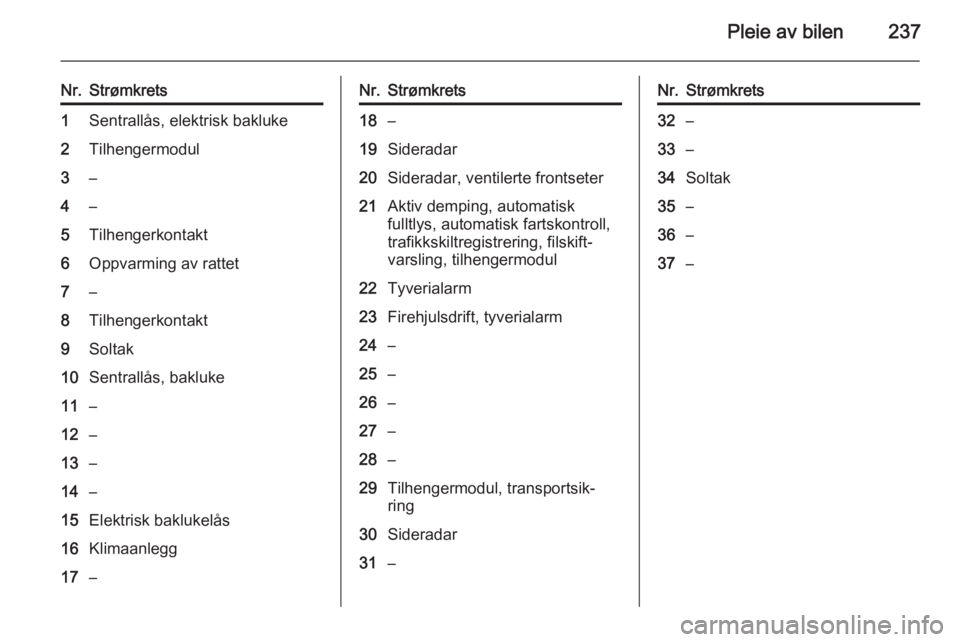

Nr.Strømkrets1Sentrallås, elektrisk bakluke2Tilhengermodul3–4–5Tilhengerkontakt6Oppvarming av rattet7–8Tilhengerkontakt9Soltak10Sentrallås, bakluke11–12–13–14–15Elektrisk baklukelås16Klimaanlegg17–Nr.Strømkrets18–19Sideradar20Sideradar, ventilerte frontseter21Aktiv demping, automatisk
fulltlys, automatisk fartskontroll,
trafikkskiltregistrering, filskift‐
varsling, tilhengermodul22Tyverialarm23Firehjulsdrift, tyverialarm24–25–26–27–28–29Tilhengermodul, transportsik‐
ring30Sideradar31–Nr.Strømkrets32–33–34Soltak35–36–37–

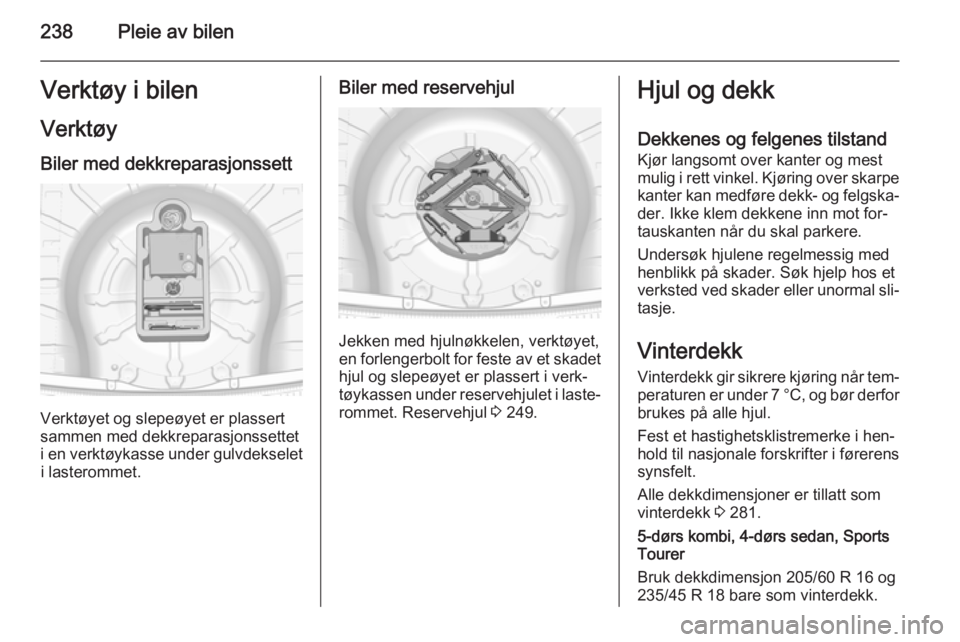

238Pleie av bilenVerktøy i bilenVerktøyBiler med dekkreparasjonssett
Verktøyet og slepeøyet er plassert
sammen med dekkreparasjonssettet
i en verktøykasse under gulvdekselet i lasterommet.
Biler med reservehjul
Jekken med hjulnøkkelen, verktøyet,
en forlengerbolt for feste av et skadet hjul og slepeøyet er plassert i verk‐
tøykassen under reservehjulet i laste‐ rommet. Reservehjul 3 249.
Hjul og dekk
Dekkenes og felgenes tilstand
Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot for‐
tauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal sli‐
tasje.
Vinterdekk Vinterdekk gir sikrere kjøring når tem‐ peraturen er under 7 °C, og bør derfor
brukes på alle hjul.
Fest et hastighetsklistremerke i hen‐
hold til nasjonale forskrifter i førerens
synsfelt.
Alle dekkdimensjoner er tillatt som
vinterdekk 3 281.
5-dørs kombi, 4-dørs sedan, Sports
Tourer
Bruk dekkdimensjon 205/60 R 16 og
235/45 R 18 bare som vinterdekk.
