2014.5 OPEL INSIGNIA Instruksjonsbok

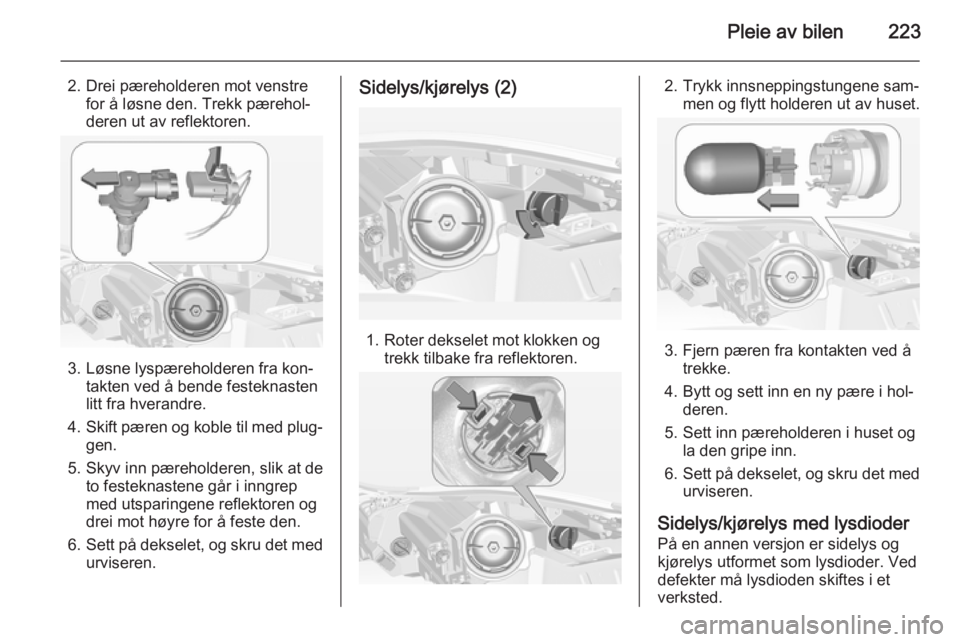

Pleie av bilen223
2. Drei pæreholderen mot venstrefor å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐ takten ved å bende festeknasten
litt fra hverandre.
4. Skift pæren og koble til med plug‐
gen.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Sidelys/kjørelys (2)
1. Roter dekselet mot klokken og trekk tilbake fra reflektoren.
2. Trykk innsneppingstungene sam‐men og flytt holderen ut av huset.
3. Fjern pæren fra kontakten ved åtrekke.
4. Bytt og sett inn en ny pære i hol‐ deren.
5. Sett inn pæreholderen i huset og la den gripe inn.
6. Sett på dekselet, og skru det med
urviseren.
Sidelys/kjørelys med lysdioder På en annen versjon er sidelys og
kjørelys utformet som lysdioder. Ved
defekter må lysdioden skiftes i et
verksted.

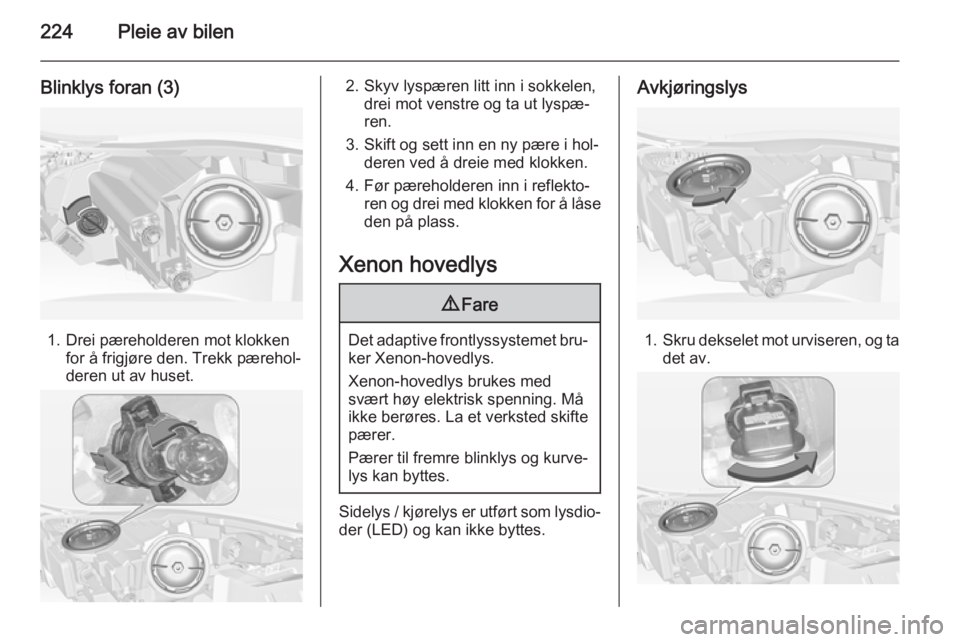

224Pleie av bilen
Blinklys foran (3)
1. Drei pæreholderen mot klokkenfor å frigjøre den. Trekk pærehol‐
deren ut av huset.
2. Skyv lyspæren litt inn i sokkelen, drei mot venstre og ta ut lyspæ‐
ren.
3. Skift og sett inn en ny pære i hol‐ deren ved å dreie med klokken.
4. Før pæreholderen inn i reflekto‐ ren og drei med klokken for å låse
den på plass.
Xenon hovedlys9 Fare
Det adaptive frontlyssystemet bru‐
ker Xenon-hovedlys.
Xenon-hovedlys brukes med
svært høy elektrisk spenning. Må
ikke berøres. La et verksted skifte
pærer.
Pærer til fremre blinklys og kurve‐
lys kan byttes.
Sidelys / kjørelys er utført som lysdio‐
der (LED) og kan ikke byttes.
Avkjøringslys
1. Skru dekselet mot urviseren, og ta
det av.

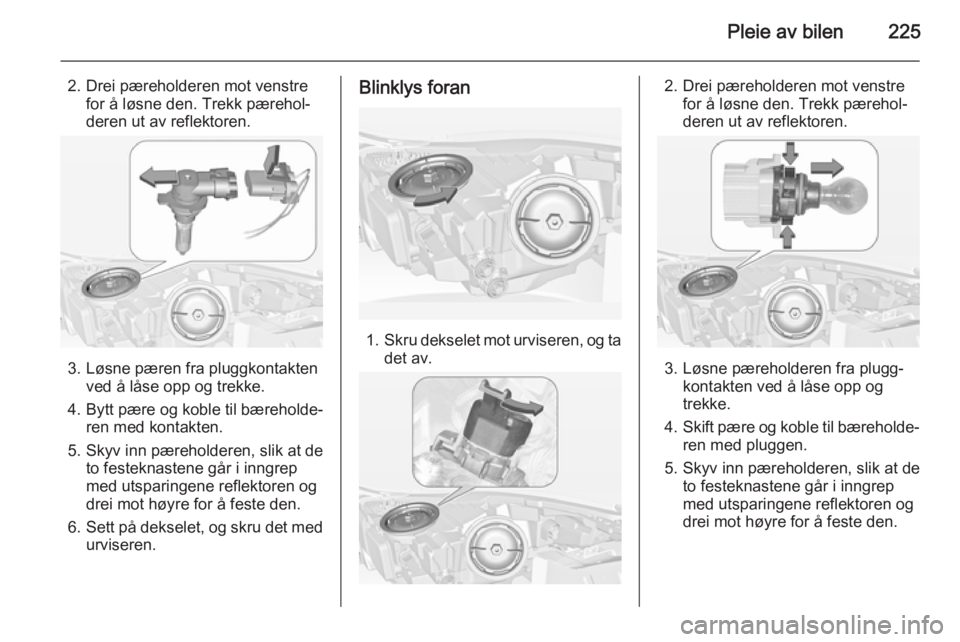

Pleie av bilen225
2. Drei pæreholderen mot venstrefor å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne pæren fra pluggkontakten ved å låse opp og trekke.
4. Bytt pære og koble til bæreholde‐ ren med kontakten.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.
6. Sett på dekselet, og skru det med
urviseren.
Blinklys foran
1. Skru dekselet mot urviseren, og ta
det av.
2. Drei pæreholderen mot venstre for å løsne den. Trekk pærehol‐
deren ut av reflektoren.
3. Løsne pæreholderen fra plugg‐ kontakten ved å låse opp og
trekke.
4. Skift pære og koble til bæreholde‐
ren med pluggen.
5. Skyv inn pæreholderen, slik at de to festeknastene går i inngrep
med utsparingene reflektoren og
drei mot høyre for å feste den.

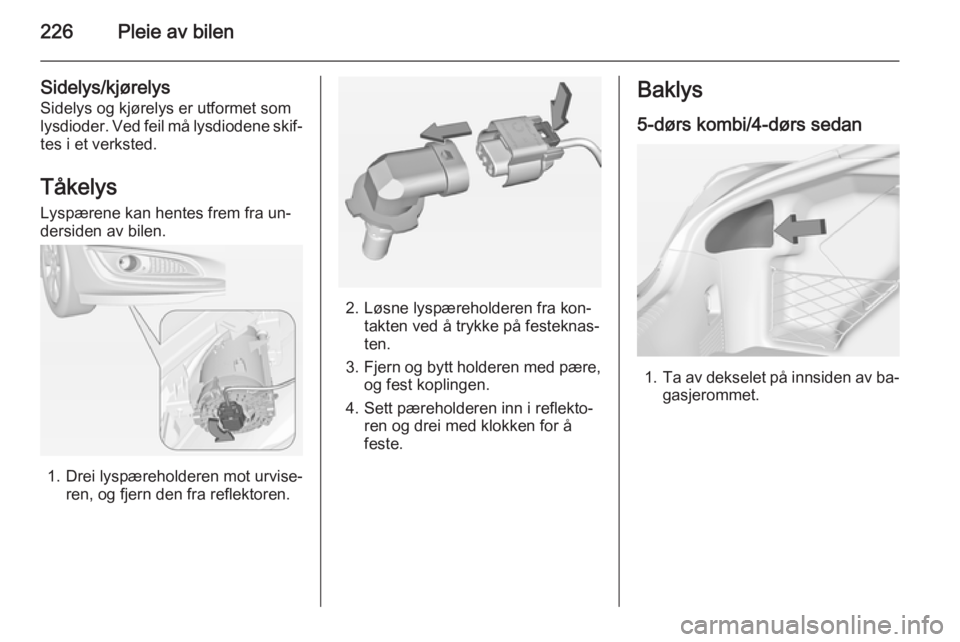

226Pleie av bilen
Sidelys/kjørelys
Sidelys og kjørelys er utformet som
lysdioder. Ved feil må lysdiodene skif‐
tes i et verksted.
Tåkelys
Lyspærene kan hentes frem fra un‐
dersiden av bilen.
1. Drei lyspæreholderen mot urvise‐ ren, og fjern den fra reflektoren.
2. Løsne lyspæreholderen fra kon‐takten ved å trykke på festeknas‐
ten.
3. Fjern og bytt holderen med pære,
og fest koplingen.
4. Sett pæreholderen inn i reflekto‐ ren og drei med klokken for å
feste.
Baklys
5-dørs kombi/4-dørs sedan
1. Ta av dekselet på innsiden av ba‐
gasjerommet.

Pleie av bilen227
2. Tre festemuttere av plast måskrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Drei lyspæreholderen mot klok‐ken, og ta den ut. Skift pære ved
å trekke ut eller vri:
Pære til blinklys 1
Tåkebaklys 2 (bare på førersiden)
Ryggelys 3
Baklys og bremselys er utformet
som lysdioder. Ved feil må lysdio‐
dene skiftes i et verksted.
5. Sett inn lampeholderen i baklys‐ enheten og vri med klokken. Sett
lysenheten med festepinnene inn
i fordypningene i bilkarosseriet og
stram festemutrene fra innsiden
av bagasjerommet. Lukk dekse‐
let.
Sports Tourer/Country Tourer
1. Frigjør og åpne dekselet i baklu‐ ken.

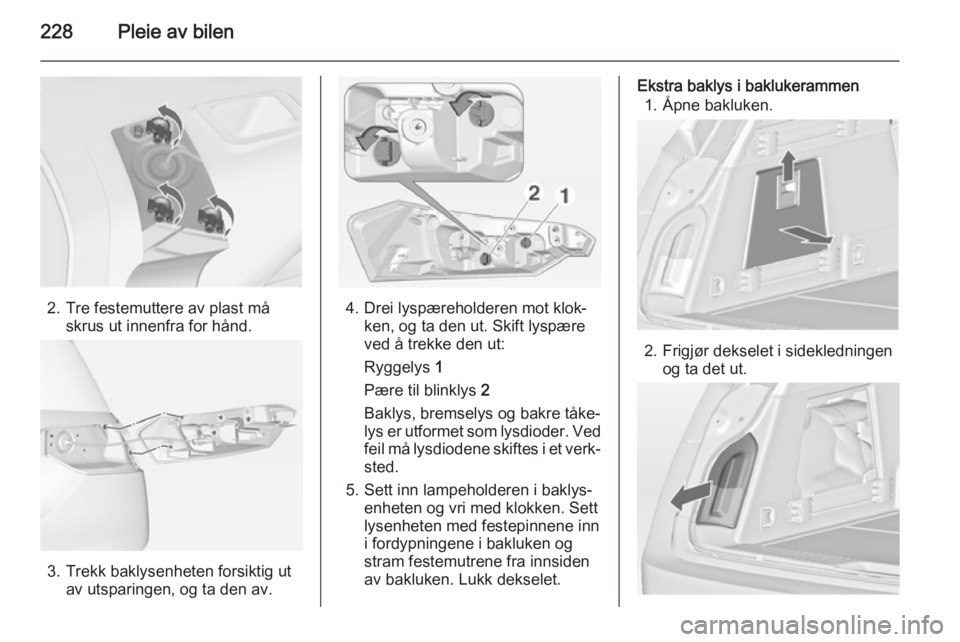

228Pleie av bilen
2. Tre festemuttere av plast måskrus ut innenfra for hånd.
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Drei lyspæreholderen mot klok‐ken, og ta den ut. Skift lyspære
ved å trekke den ut:
Ryggelys 1
Pære til blinklys 2
Baklys, bremselys og bakre tåke‐
lys er utformet som lysdioder. Ved
feil må lysdiodene skiftes i et verk‐ sted.
5. Sett inn lampeholderen i baklys‐ enheten og vri med klokken. Sett
lysenheten med festepinnene inn
i fordypningene i bakluken og
stram festemutrene fra innsiden
av bakluken. Lukk dekselet.
Ekstra baklys i baklukerammen
1. Åpne bakluken.
2. Frigjør dekselet i sidekledningen og ta det ut.

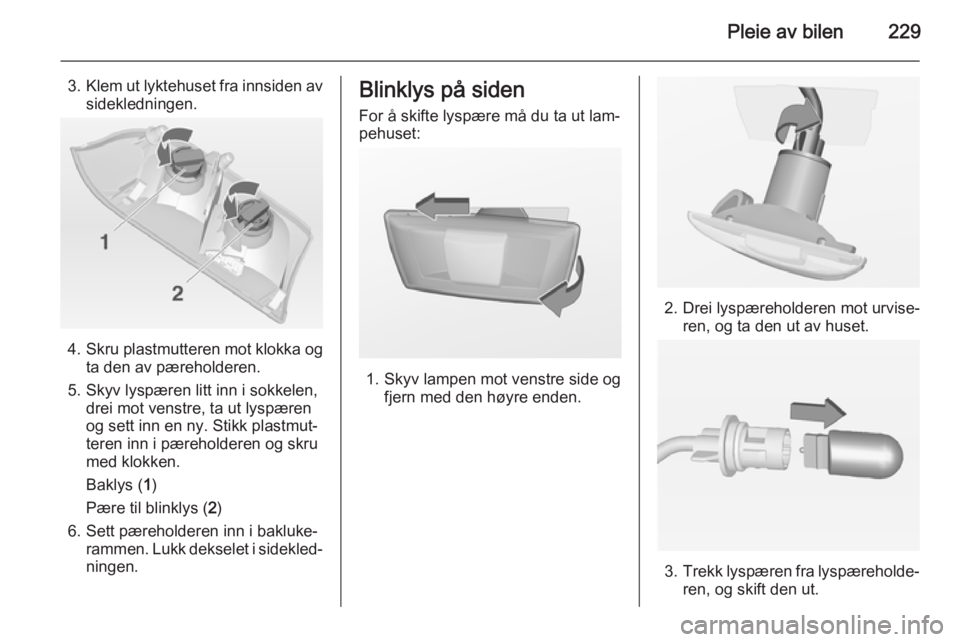

Pleie av bilen229
3.Klem ut lyktehuset fra innsiden av
sidekledningen.
4. Skru plastmutteren mot klokka og
ta den av pæreholderen.
5. Skyv lyspæren litt inn i sokkelen, drei mot venstre, ta ut lyspæren
og sett inn en ny. Stikk plastmut‐ teren inn i pæreholderen og skru
med klokken.
Baklys ( 1)
Pære til blinklys ( 2)
6. Sett pæreholderen inn i bakluke‐ rammen. Lukk dekselet i sidekled‐
ningen.
Blinklys på siden
For å skifte lyspære må du ta ut lam‐
pehuset:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot urvise‐ren, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

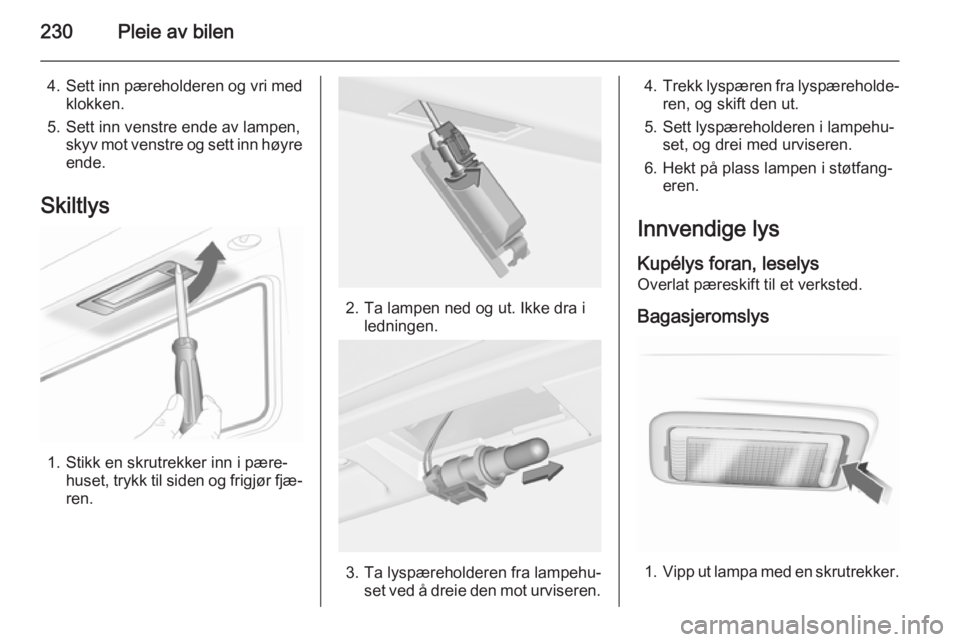

230Pleie av bilen
4.Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Stikk en skrutrekker inn i pære‐ huset, trykk til siden og frigjør fjæ‐
ren.
2. Ta lampen ned og ut. Ikke dra i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
1. Vipp ut lampa med en skrutrekker.
