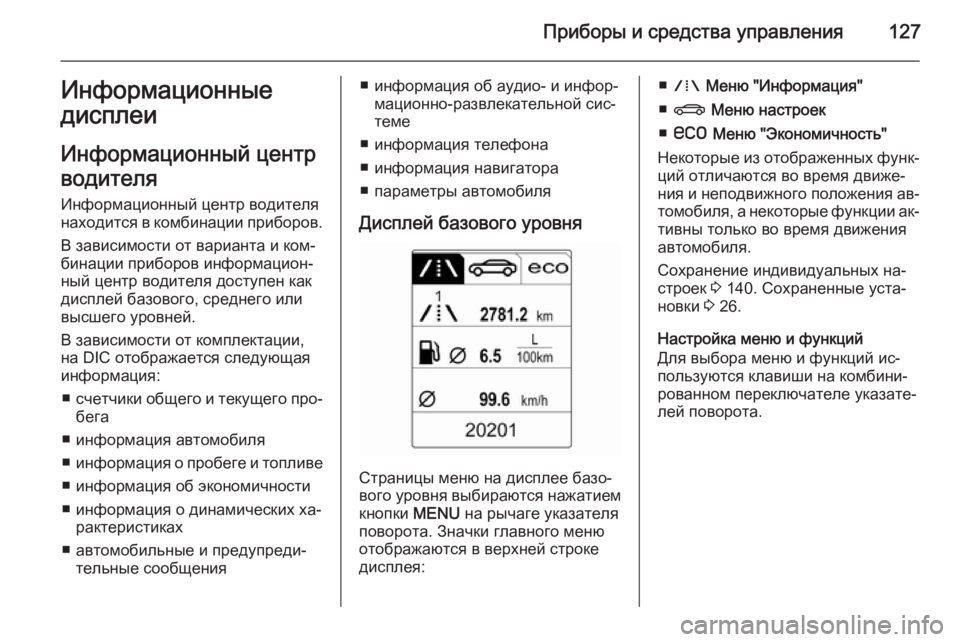

Приборы и средства управления127Информационные
дисплеи
Информационный центр
водителя
Информационный центр водителя
находится в комбинации приборов.
В зависимости от варианта и ком‐
бинации приборов информацион‐
ный центр водителя доступен как
дисплей базового, среднего или
высшего уровней.
В зависимости от комплектации,
на DIC отображается следующая
информация:
■ счетчики общего и текущего про‐
бега
■ информация автомобиля
■ информация о пробеге и топливе
■ информация об экономичности ■ информация о динамических ха‐ рактеристиках
■ автомобильные и предупреди‐ тельные сообщения■ информация об аудио- и инфор‐мационно-развлекательной сис‐
теме
■ информация телефона
■ информация навигатора
■ параметры автомобиля
Дисплей базового уровня
Страницы меню на дисплее базо‐
вого уровня выбираются нажатием кнопки MENU на рычаге указателя
поворота. Значки главного меню
отображаются в верхней строке
дисплея:
■ W Меню "Информация"
■ X Меню настроек
■ s Меню "Экономичность"
Некоторые из отображенных функ‐ ций отличаются во время движе‐
ния и неподвижного положения ав‐
томобиля, а некоторые функции ак‐
тивны только во время движения автомобиля.
Сохранение индивидуальных на‐
строек 3 140. Сохраненные уста‐
новки 3 26.
Настройка меню и функций
Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указате‐
лей поворота.

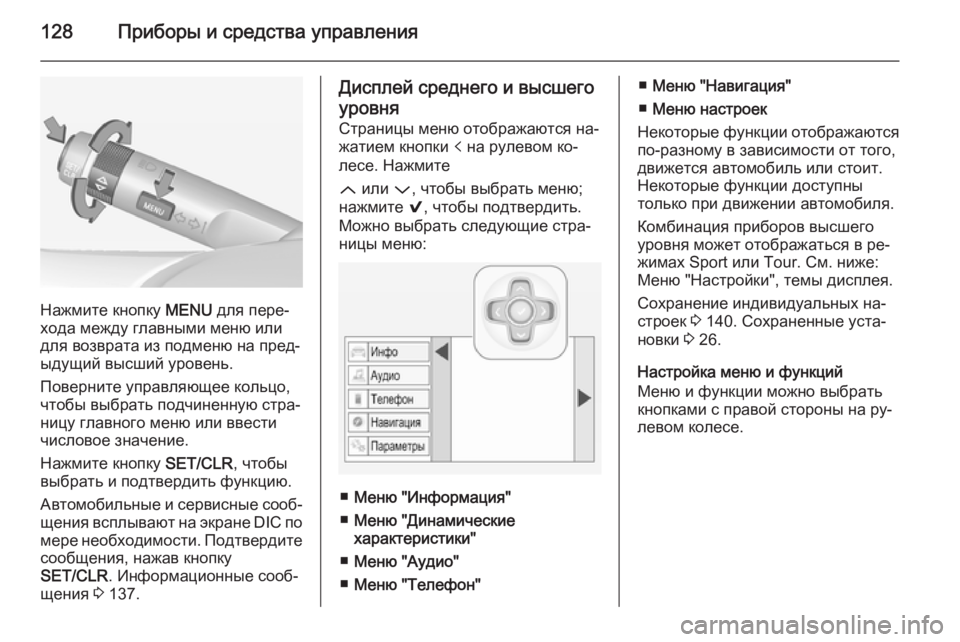

128Приборы и средства управления
Нажмите кнопку MENU для пере‐
хода между главными меню или
для возврата из подменю на пред‐
ыдущий высший уровень.
Поверните управляющее кольцо,
чтобы выбрать подчиненную стра‐
ницу главного меню или ввести
числовое значение.
Нажмите кнопку SET/CLR, чтобы
выбрать и подтвердить функцию.
Автомобильные и сервисные сооб‐
щения всплывают на экране DIC по
мере необходимости. Подтвердите сообщения, нажав кнопку
SET/CLR . Информационные сооб‐
щения 3 137.
Дисплей среднего и высшего
уровня
Страницы меню отображаются на‐
жатием кнопки p на рулевом ко‐
лесе. Нажмите
Q или P, чтобы выбрать меню;
нажмите 9, чтобы подтвердить.
Можно выбрать следующие стра‐
ницы меню:
■ Меню "Информация"
■ Меню "Динамические
характеристики"
■ Меню "Аудио"
■ Меню "Телефон"
■Меню "Навигация"
■ Меню настроек
Некоторые функции отображаются по-разному в зависимости от того,движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Комбинация приборов высшего
уровня может отображаться в ре‐
жимах Sport или Tour. См. ниже:
Меню "Настройки", темы дисплея.
Сохранение индивидуальных на‐ строек 3 140. Сохраненные уста‐
новки 3 26.
Настройка меню и функций
Меню и функции можно выбрать
кнопками с правой стороны на ру‐
левом колесе.

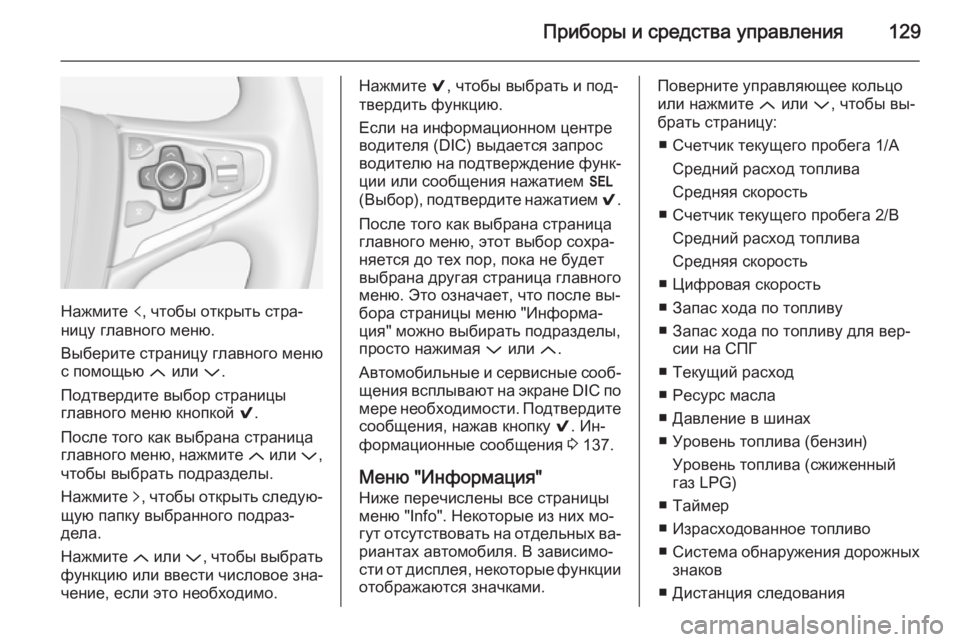

Приборы и средства управления129
Нажмите p, чтобы открыть стра‐
ницу главного меню.
Выберите страницу главного меню с помощью Q или P.
Подтвердите выбор страницы
главного меню кнопкой 9.
После того как выбрана страница главного меню, нажмите Q или P,
чтобы выбрать подразделы.
Нажмите q, чтобы открыть следую‐
щую папку выбранного подраз‐
дела.
Нажмите Q или P, чтобы выбрать
функцию или ввести числовое зна‐
чение, если это необходимо.
Нажмите 9, чтобы выбрать и под‐
твердить функцию.
Если на информационном центре
водителя (DIC) выдается запрос
водителю на подтверждение функ‐ ции или сообщения нажатием H
(Выбор), подтвердите нажатием 9.
После того как выбрана страница главного меню, этот выбор сохра‐
няется до тех пор, пока не будет
выбрана другая страница главного меню. Это означает, что после вы‐
бора страницы меню "Информа‐
ция" можно выбирать подразделы, просто нажимая P или Q.
Автомобильные и сервисные сооб‐
щения всплывают на экране DIC по
мере необходимости. Подтвердите
сообщения, нажав кнопку 9. Ин‐
формационные сообщения 3 137.
Меню "Информация" Ниже перечислены все страницы
меню "Info". Некоторые из них мо‐
гут отсутствовать на отдельных ва‐
риантах автомобиля. В зависимо‐
сти от дисплея, некоторые функции
отображаются значками.Поверните управляющее кольцо
или нажмите Q или P, чтобы вы‐
брать страницу:
■ Счетчик текущего пробега 1/A Средний расход топлива
Средняя скорость
■ Счетчик текущего пробега 2/B Средний расход топлива
Средняя скорость
■ Цифровая скорость
■ Запас хода по топливу
■ Запас хода по топливу для вер‐ сии на СПГ
■ Текущий расход
■ Ресурс масла
■ Давление в шинах
■ Уровень топлива (бензин) Уровень топлива (сжиженный
газ LPG)
■ Таймер
■ Израсходованное топливо
■ Система обнаружения дорожных
знаков
■ Дистанция следования

130Приборы и средства управления
■Температура охлаждающей жид‐
кости
■ Напряжение батарейки
■ Страница "Eco" Главные потре‐ бители
■ График экономичности
■ Указатель экономичности
■ Чистая страница
На дисплее базвого уровня стра‐
ницы "Оставшийся срок службы
масла", "Давление в шинах", "Сис‐
тема обнаружения дорожных зна‐
ков" и "Индикация дистанции сле‐
дования" отображаются в Меню
"Настройки" X . Выберите его на‐
жатием кнопки Menu.
На дисплее базового уровня стра‐
ницы "Главные потребители", "Гра‐
фик экономичности" и "Указатель
экономичности" отображаются в
Меню "Экономичность" s . Вы‐
берите его нажатием кнопки Menu.Счетчик текущего пробега 1/A и 2/B
Счетчик текущего пробега показы‐
вает текущее расстояние, прой‐ денное после сброса показаний
счетчика.
Счетчик дальности поездки рабо‐
тает до расстояния 2000 км, после
чего снова начинает отсчет с 0.
Чтобы сбросить дисплей базового уровня, нажмите кнопку SET/CLR и
удерживайте ее несколько секунд;
на дисплее среднего и высшего
уровня нажмите > и подтвердите
нажатием 9.
Информацию на страницах счетчи‐
ков текущего пробега 1/A и 2/B
можно сбросить раздельно для
счетчика пробега, среднего рас‐
хода топлива и средней скорости,
когда активен соответствующий
указатель.
Средний расход топлива
Вывод среднего расхода. Показа‐
ния можно сбросить в любой мо‐
мент, при этом новый отсчет нач‐
нется со значения, используемого
по умолчанию.Чтобы сбросить дисплей базового
уровня, нажмите кнопку SET/CLR и
удерживайте ее несколько секунд;
на дисплее среднего и высшего
уровня нажмите > и подтвердите
нажатием 9.
На автомобилях с двигателями
LPG средний расход топлива ото‐
бражается для выбранного в дан‐
ный момент режима - сжиженный газ (LPG) или бензин.
Средняя скорость
Выводится средняя скорость дви‐
жения. Результат можно сбросить
в любой момент.
Чтобы сбросить дисплей базового
уровня, нажмите кнопку SET/CLR и
удерживайте ее несколько секунд;
на дисплее среднего и высшего
уровня нажмите > и подтвердите
нажатием 9.
Цифровая скорость
Цифровой дисплей мгновенной
скорости.

Приборы и средства управления131
Запас хода по топливу
Запас хода рассчитывается на ос‐
нове текущего остатка топлива в
баке и текущего расхода. На дис‐ плей выводится усредненное зна‐чение.
Спустя некоторое время после за‐
правки величина запаса хода авто‐
матически обновляется.
Когда уровень топлива в баке ста‐ новится низким, на дисплее ото‐
бражается сообщение и заго‐
рается индикатор i или Y на ука‐
зателе уровня топлива.
Когда необходимо немедленно за‐
править топливный бак, отобража‐
ется предупредительное сообще‐
ние, которое остается на дисплее.
При этом также мигает индикатор
i или Y на указателе уровня топ‐
лива 3 124.
Запас хода по топливу для версии
на СПГ
Примерный запас хода с учетом ос‐
татка топлива отдельно в топлив‐
ном баке и баке для СПГ, а также суммарный запас для обоих видовтоплива. Переключение между ре‐
жимами осуществляется кнопкой SET/CLR или 9.
Текущий расход
Указание текущего расхода.
На автомобилях с двигателями LPG мгновенный расход топлива
отображается для выбранного в
данный момент режима - сжижен‐
ный газ (LPG) или бензин.
Ресурс масла
Показывает прогнозируемый срок
службы масла. Число в процентах
показывает оставшийся срок
службы масла 3 115.
Давление в шинах
Контроль давления воздуха во
всех шинах во время движения
3 288.
Уровень бензина/сжиженного газа
Показывает уровень топлива для
топлива, которое не используется
в данный момент (бензин или сжи‐
женный газ). Уровень используе‐мого в данный момент топлива по‐
казывается отдельным указателем на DIC.
Таймер
Чтобы запустить и остановить, на‐
жмите 9. Чтобы сбросить, на‐
жмите > и подтвердите сброс.
Израсходованное топливо
Показывает количество израсходо‐
ванного топлива с определенного
момента времени. Чтобы сбросить,
нажмите > и подтвердите сброс.
Система обнаружения дорожных
знаков
Показывает обнаруженные дорож‐ ные знаки во время движения по
текущему участку маршрута
3 239.
Дистанция следования
Отображение расстояния в секун‐
дах до движущегося впереди авто‐ мобиля 3 222. Если активен адап‐
тивный круиз-контроль, на этой
странице вместо этого показы‐
вается дистанция следования.

132Приборы и средства управления
Температура охлаждающей
жидкости
Отображает температуру охлаж‐
дающей жидкости двигателя.
Напряжение батарейки
Отображение напряжение аккуму‐
ляторной батареи автомобиля.
Главные потребители
Перечень основных потребляю‐
щих энергию климатических подси‐
стем в порядке убывания их энер‐
гопотребления. Отображается по‐
тенциальная экономия топлива.
При выключении системы-потре‐
бителя она пропадает из списка, и
значение расхода топлива обнов‐
ляется.
При прерывистом режиме движе‐ ния автоматически включается
обогрев заднего стекла, чтобы уве‐
личить нагрузку на двигатель. В этом случае обогрев заднего
стекла отображается как один из
главных потребителей энергии,
даже если он не был включен во‐
дителем.График экономичности
Отображение среднего расхода за
последние 50 км. Заполненные сег‐ менты показывают расход по от‐
резкам в 5 км, демонстрируя влия‐
ние топографии местности или ма‐
неры вождения на расход топлива.
Указатель экономичности
Текущий расход топлива отобра‐
жается на шкале экономичности.
Для наиболее экономичного вож‐
дения откорректируйте свой стиль
вождения таким образом, чтобы
индикатор оставался в зоне "Eco".
Показания указателя вне зоны эко‐
номичности означают высокий рас‐ ход топлива. На дисплее базового
уровня отображается значение те‐
кущего расхода топлива.
Индикатор переключения передач :
На дисплее базового уровня
внутри стрелки отображается
включенная в данный момент пе‐
редача. Цифра над стрелкой пока‐
зывает, на какую передачу следует
переключиться для более эконом‐
ного расхода топлива.Чистая страница
Отображается пустая страница, не содержащая информации.
Меню "Динамическиехарактеристики"
Меню "Динамические характери‐
стики" доступно только на дисплее
высшего уровня.
Ниже перечислены все страницы
меню "Performance". Некоторые из
них могут отсутствовать на отдель‐
ных вариантах автомобиля.
Нажмите клавишу Q или P, чтобы
выбрать страницу:
■ Круг трения
■ Ускорение и торможение
■ Температура масла
■ Давление масла
■ Напряжение батарейки
■ Температура трансмиссионного масла

Приборы и средства управления133
Круг трения
Графический указатель из четырех
секторов, представляющих четыре угла автомобиля, с кругами, кото‐
рые показывают, в каком месте ав‐ томобиля действуют самые боль‐
шие моменты инерции.
Ускорение и торможение
Показывает процентную величину
давления торможения или ускоре‐
ния, прикладываемого водителем,
в форме столбчатого графика по
внешнему периметру дисплея DIC.
На левой стороне показывается ус‐
корение, а на правой - торможение.
Температура масла
Показывает температуру масла в градусах Цельсия.
Давление масла
Показывает давление масла в кПа.
Напряжение батарейки
Отображение напряжение аккуму‐
ляторной батареи автомобиля.Температура трансмиссионного
масла
Показывает температуру транс‐
миссионного масла в градусах Цельсия.
Меню "Аудио"
Меню "Аудио" позволяет просмат‐ ривать каталог музыки, выбирать
настроенные каналы и переклю‐
чать источник аудиосигнала.
См. руководство по эксплуатации информационно-развлекательнойсистемы.
Меню "Телефон" Меню "Телефон" позволяет управ‐
лять телефонными вызовами, про‐
сматривать адресную книжку и
пользоваться телефонной связью,
не занимающей руки.
См. руководство по эксплуатации
информационно-развлекательной
системы.
Меню "Навигация" Меню "Навигация" обеспечивает
ведение по маршруту.См. руководство по эксплуатации
информационно-развлекательной системы.
Меню настроек
В следующем списке перечислены
все доступные страницы меню "На‐ стройки". Некоторые из них могут
отсутствовать на отдельных ва‐
риантах автомобиля. В зависимо‐
сти от дисплея, некоторые функции
отображаются значками.
Поверните управляющее кольцо
или нажмите Q или P, чтобы вы‐
брать страницу, и выполните ука‐ зания, выдаваемые в подменю:
■ Единицы измерения
■ Темы дисплея
■ Информационные страницы
■ Предупреждение о скорости
■ Нагрузка на шины
■ Информация о программном обеспечении

134Приборы и средства управления
Единицы измерения
Нажмите >, когда отображаются
единицы измерения. Выберите
британскую или метрическую сис‐
тему единиц измерения, нажимая
9 .
Темы дисплея
Нажмите >, когда отображается
страница "Темы". Выберите ре‐
жим Sport или Touring, нажав 9. В
режиме Sport отображается
больше информации об автомо‐
биле, а в режиме Tour отобража‐
ется больше развлекательной ин‐ формации.
Эта настройка доступна только на
дисплее высшего уровня.
Информационные страницы
Нажмите >, когда отображаются
"Информационные страницы". Отображается список все пунктов
меню "Информация". Выберите
функции для отображения на "Ин‐
формационной странице", нажав 9 . Выбранные страницы поме‐
чены галочкой 9 в поле флажка.
Функции, которые невозможно вы‐брать, отмечены черным полем
флажка. См. Меню "Информация"
выше.
Предупреждение о скорости
Страница "Предупреждение о ско‐
рости" позволяет установить ско‐
рость, которую вы не хотите пре‐
вышать.
Чтобы установить предупрежде‐
ние о скорости, нажмите >, когда
отображается эта страница. На‐
жмите Q или P, чтобы откоррек‐
тировать значение. Нажмите 9,
чтобы установить скорость. Когда
скорость установлена, эту функ‐
цию можно отключить, нажав
кнопку 9 во время просмотра этой
страницы. Если превышена уста‐
новленная скорость, отобразится
всплывающее предупреждение,
сопровождающееся звуком гонга.
Нагрузка на шины
На странице "Нагрузка на шины"
выбирается категория давления в
шинах в соответствии с фактиче‐ским давлением в шинах. Нажмите > , когда отображается эта стра‐
ница 3 288.
Выберите: ■ Низкая для комфортного давле‐
ния, до 3 человек.
■ Эко для режима Eco, до
3 человек.
■ Макс для полной нагрузки.
нажатием 9.
Информация о программном
обеспечении
Отображается информация о про‐
граммном обеспечении с открытым кодом.
Режим Valet Некоторые функции информацион‐
ного центра водителя и цветного
информационного дисплея могут
быть ограничены для некоторых
водителей.
Активизировать или деактивизиро‐
вать режим Valet можно в меню
Настройки в меню сохранения ин‐
дивидуальных настроек автомо‐
биля.
