2014.5 OPEL INSIGNIA Инструкция по эксплуатации (in Russian)

Места для хранения87

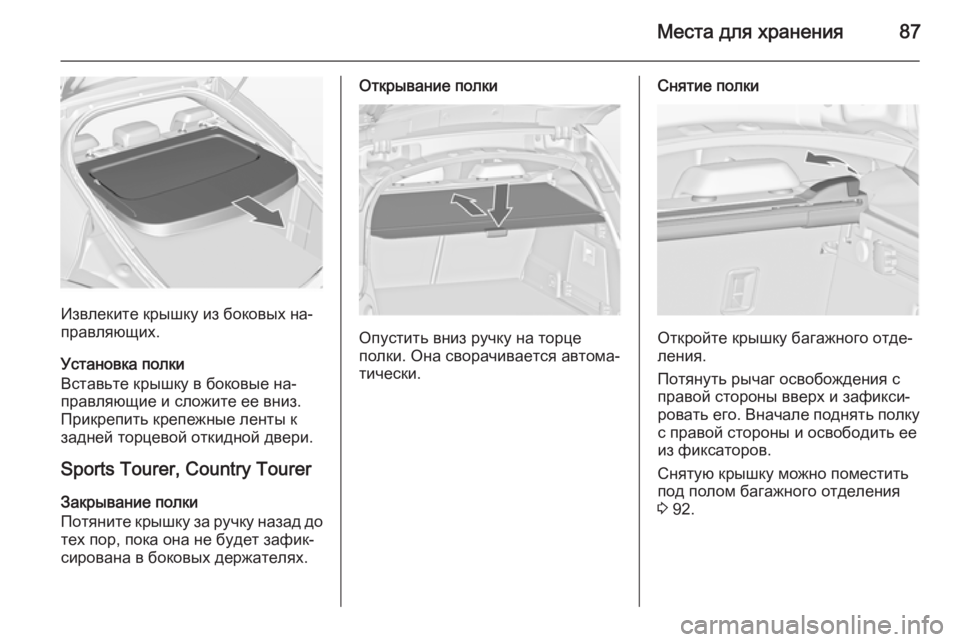

Извлеките крышку из боковых на‐
правляющих.
Установка полки
Вставьте крышку в боковые на‐
правляющие и сложите ее вниз.
Прикрепить крепежные ленты к
задней торцевой откидной двери.
Sports Tourer, Country Tourer
Закрывание полки
Потяните крышку за ручку назад до тех пор, пока она не будет зафик‐
сирована в боковых держателях.
Открывание полки
Опустить вниз ручку на торце
полки. Она сворачивается автома‐
тически.
Снятие полки
Откройте крышку багажного отде‐
ления.
Потянуть рычаг освобождения с
правой стороны вверх и зафикси‐
ровать его. Вначале поднять полку с правой стороны и освободить ее
из фиксаторов.
Снятую крышку можно поместить
под полом багажного отделения
3 92.

88Места для хранения

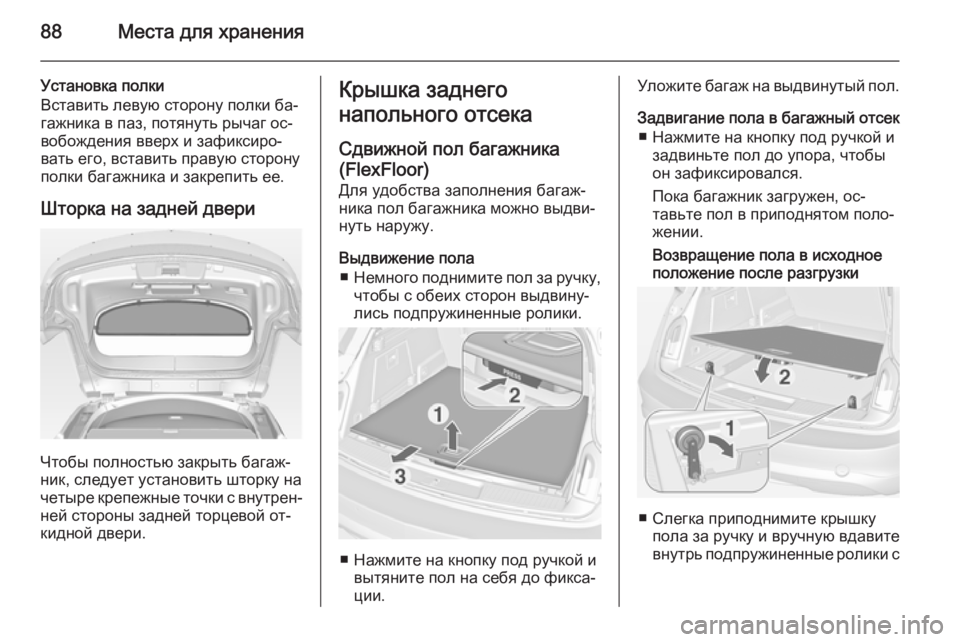

Установка полки
Вставить левую сторону полки ба‐
гажника в паз, потянуть рычаг ос‐
вобождения вверх и зафиксиро‐
вать его, вставить правую сторону
полки багажника и закрепить ее.
Шторка на задней двери
Чтобы полностью закрыть багаж‐
ник, следует установить шторку на
четыре крепежные точки с внутрен‐
ней стороны задней торцевой от‐
кидной двери.
Крышка заднего
напольного отсека
Сдвижной пол багажника(FlexFloor)
Для удобства заполнения багаж‐
ника пол багажника можно выдви‐
нуть наружу.
Выдвижение пола ■ Немного поднимите пол за ручку,
чтобы с обеих сторон выдвину‐
лись подпружиненные ролики.
■ Нажмите на кнопку под ручкой и вытяните пол на себя до фикса‐
ции.
Уложите багаж на выдвинутый пол.
Задвигание пола в багажный отсек ■ Нажмите на кнопку под ручкой и задвиньте пол до упора, чтобы
он зафиксировался.
Пока багажник загружен, ос‐ тавьте пол в приподнятом поло‐
жении.
Возвращение пола в исходное
положение после разгрузки
■ Слегка приподнимите крышку пола за ручку и вручную вдавите
внутрь подпружиненные ролики с

Места для хранения89

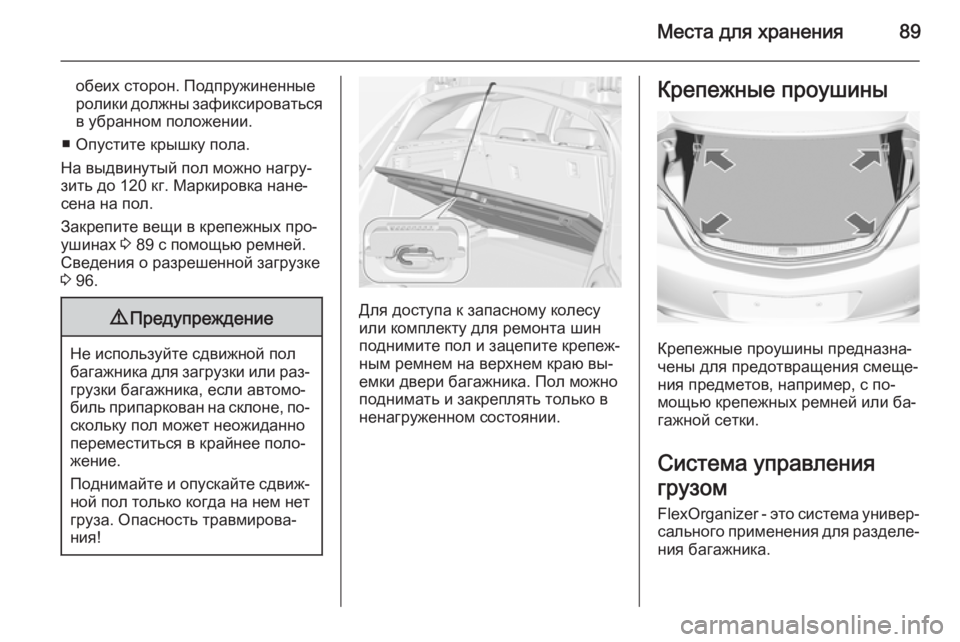

обеих сторон. Подпружиненные
ролики должны зафиксироваться
в убранном положении.
■ Опустите крышку пола.
На выдвинутый пол можно нагру‐
зить до 120 кг. Маркировка нане‐
сена на пол.
Закрепите вещи в крепежных про‐
ушинах 3 89 с помощью ремней.
Сведения о разрешенной загрузке
3 96.9 Предупреждение
Не используйте сдвижной пол
багажника для загрузки или раз‐ грузки багажника, если автомо‐
биль припаркован на склоне, по‐ скольку пол может неожиданно
переместиться в крайнее поло‐
жение.
Поднимайте и опускайте сдвиж‐
ной пол только когда на нем нет груза. Опасность травмирова‐
ния!
Для доступа к запасному колесу
или комплекту для ремонта шин
поднимите пол и зацепите крепеж‐
ным ремнем на верхнем краю вы‐
емки двери багажника. Пол можно
поднимать и закреплять только в ненагруженном состоянии.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с по‐
мощью крепежных ремней или ба‐
гажной сетки.
Система управления
грузом FlexOrganizer - это система универ‐
сального применения для разделе‐
ния багажника.

90Места для хранения

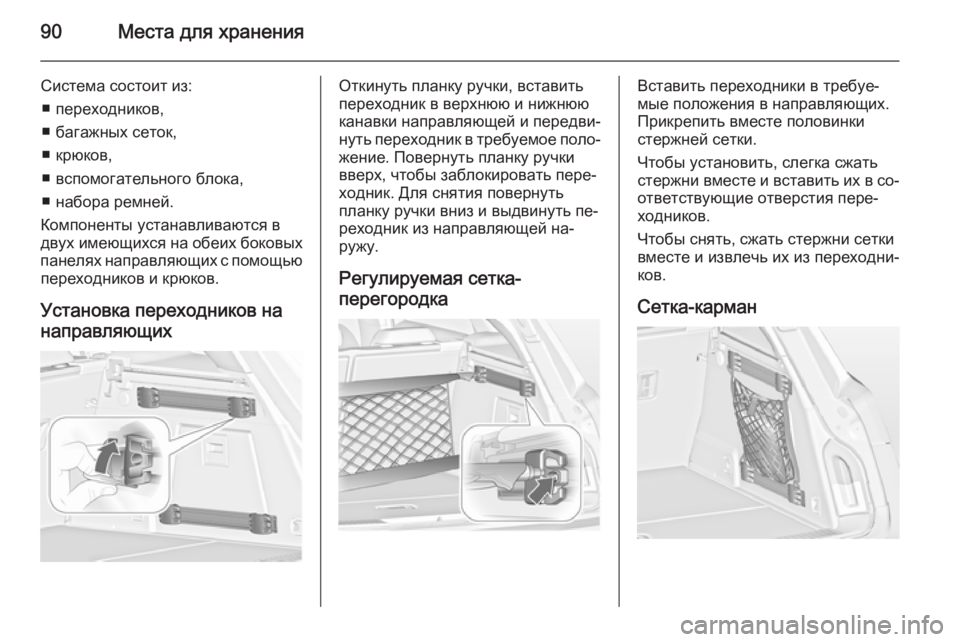

Система состоит из:■ переходников,
■ багажных сеток,
■ крюков,
■ вспомогательного блока,
■ набора ремней.
Компоненты устанавливаются в двух имеющихся на обеих боковых
панелях направляющих с помощью переходников и крюков.
Установка переходников на
направляющихОткинуть планку ручки, вставить
переходник в верхнюю и нижнюю
канавки направляющей и передви‐
нуть переходник в требуемое поло‐ жение. Повернуть планку ручки
вверх, чтобы заблокировать пере‐
ходник. Для снятия повернуть
планку ручки вниз и выдвинуть пе‐
реходник из направляющей на‐
ружу.
Регулируемая сетка-
перегородкаВставить переходники в требуе‐
мые положения в направляющих. Прикрепить вместе половинки
стержней сетки.
Чтобы установить, слегка сжать стержни вместе и вставить их в со‐
ответствующие отверстия пере‐
ходников.
Чтобы снять, сжать стержни сетки
вместе и извлечь их из переходни‐
ков.
Сетка-карман

Места для хранения91

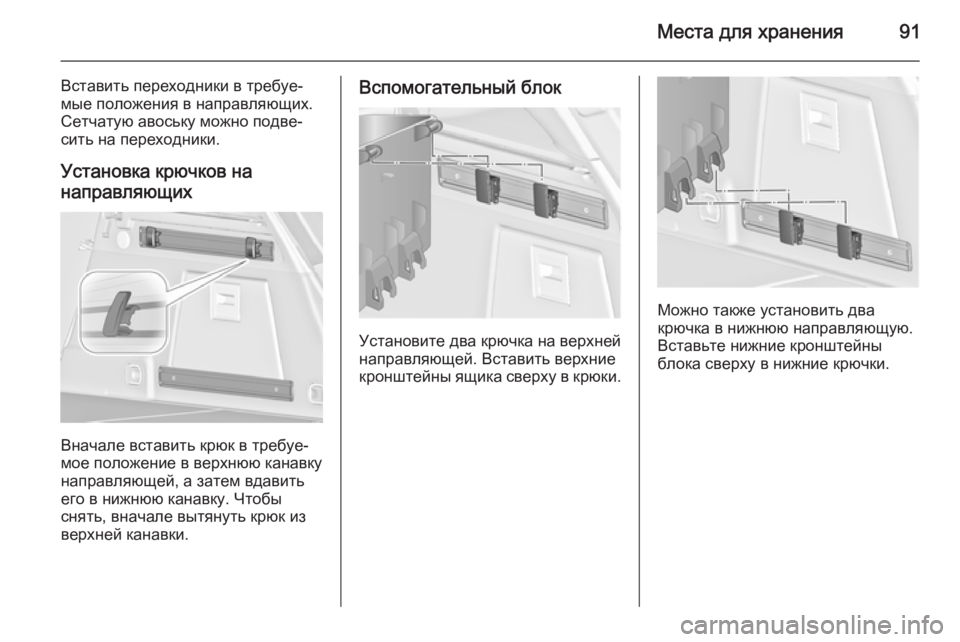

Вставить переходники в требуе‐
мые положения в направляющих. Сетчатую авоську можно подве‐
сить на переходники.
Установка крючков на
направляющих
Вначале вставить крюк в требуе‐
мое положение в верхнюю канавку
направляющей, а затем вдавить
его в нижнюю канавку. Чтобы
снять, вначале вытянуть крюк из
верхней канавки.
Вспомогательный блок
Установите два крючка на верхней
направляющей. Вставить верхние кронштейны ящика сверху в крюки.
Можно также установить два
крючка в нижнюю направляющую.
Вставьте нижние кронштейны
блока сверху в нижние крючки.

92Места для хранения

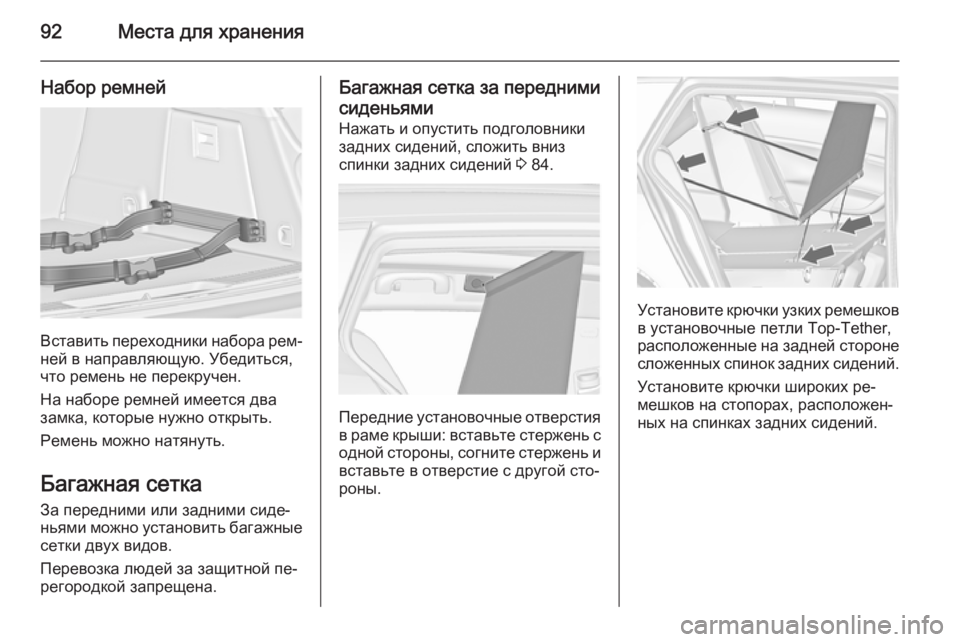

Набор ремней
Вставить переходники набора рем‐
ней в направляющую. Убедиться,
что ремень не перекручен.
На наборе ремней имеется два
замка, которые нужно открыть.
Ремень можно натянуть.
Багажная сетка
За передними или задними сиде‐ ньями можно установить багажные
сетки двух видов.
Перевозка людей за защитной пе‐
регородкой запрещена.
Багажная сетка за передними
сиденьями
Нажать и опустить подголовники
задних сидений, сложить вниз
спинки задних сидений 3 84.
Передние установочные отверстия
в раме крыши: вставьте стержень с
одной стороны, согните стержень и
вставьте в отверстие с другой сто‐
роны.
Установите крючки узких ремешков в установочные петли Top-Tether,
расположенные на задней стороне сложенных спинок задних сидений.
Установите крючки широких ре‐
мешков на стопорах, расположен‐
ных на спинках задних сидений.

Места для хранения93
Картридж с багажной сеткойнаходится за задними
сиденьями
Вытяните сетку из кассеты и зафик‐
сируйте стержень сетки с одной
стороны в заднем монтажном от‐
верстии в раме крыши. Сожмите
стержень и зафиксируйте его с дру‐ гой стороны.
Снятие картриджа
Смотайте багажную сетку.
Снимите крышку багажного отде‐
ления 3 86.
Чтобы освободить кассету, не‐
много поверните ее назад и сни‐
мите вверх с фиксаторов.
Установка картриджа
Снимите крышку багажного отде‐
ления.Вставьте картридж в держатели с
левой и правой сторон. Обращайте внимание на обозначения L (левая
сторона) и R (правая сторона), на‐
несенные на кассету в целях об‐
легчения ее установки.
Слегка поверните картридж перед, чтобы зафиксировать его.
Хранение защитных сеток и
полки багажника Кассету с задней защитной сеткой
можно сложить вместе с полкой ба‐
гажника и свернутой в рулон за‐
щитной сеткой под пол багажника.

94Места для хранения

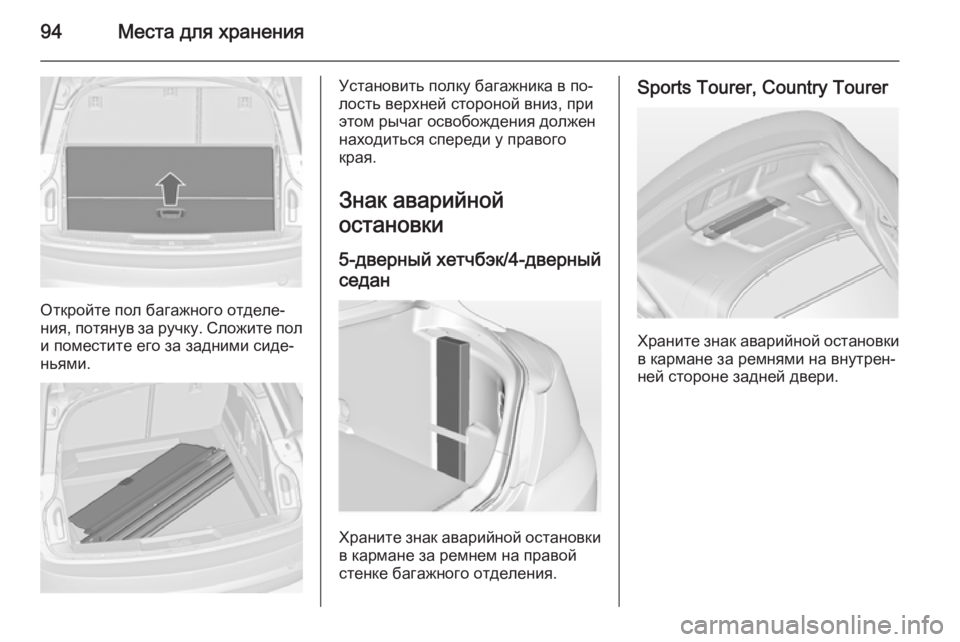

Откройте пол багажного отделе‐
ния, потянув за ручку. Сложите пол
и поместите его за задними сиде‐
ньями.
Установить полку багажника в по‐
лость верхней стороной вниз, при
этом рычаг освобождения должен
находиться спереди у правого
края.
Знак аварийной
остановки
5-дверный хетчбэк/4-дверный
седан
Храните знак аварийной остановки
в кармане за ремнем на правой
стенке багажного отделения.
Sports Tourer, Country Tourer
Храните знак аварийной остановки
в кармане за ремнями на внутрен‐
ней стороне задней двери.
