2014.5 OPEL INSIGNIA Инструкция по эксплуатации (in Russian)

Приборы и средства управления111

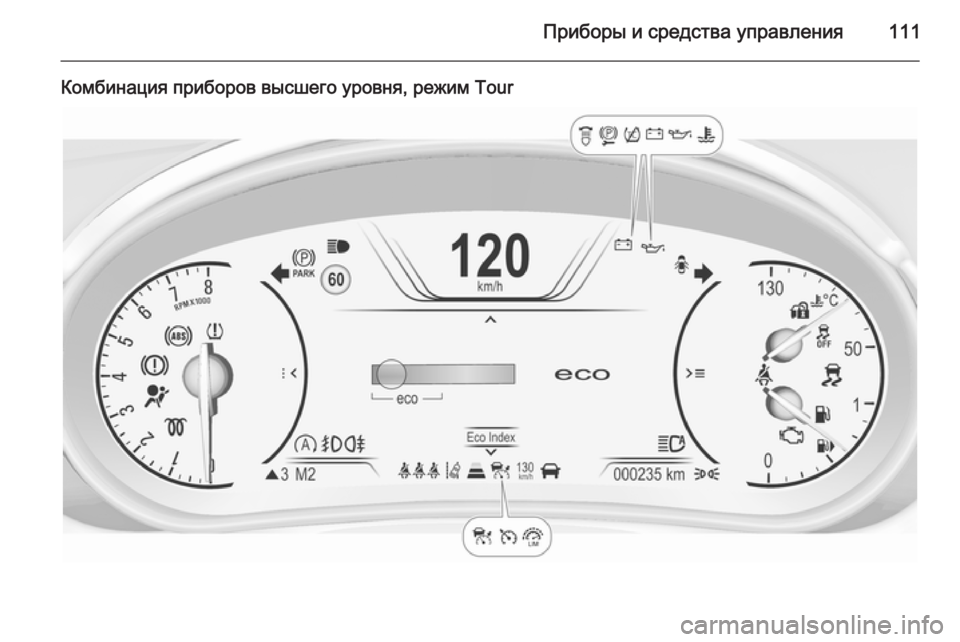

Комбинация приборов высшего уровня, режим Tour

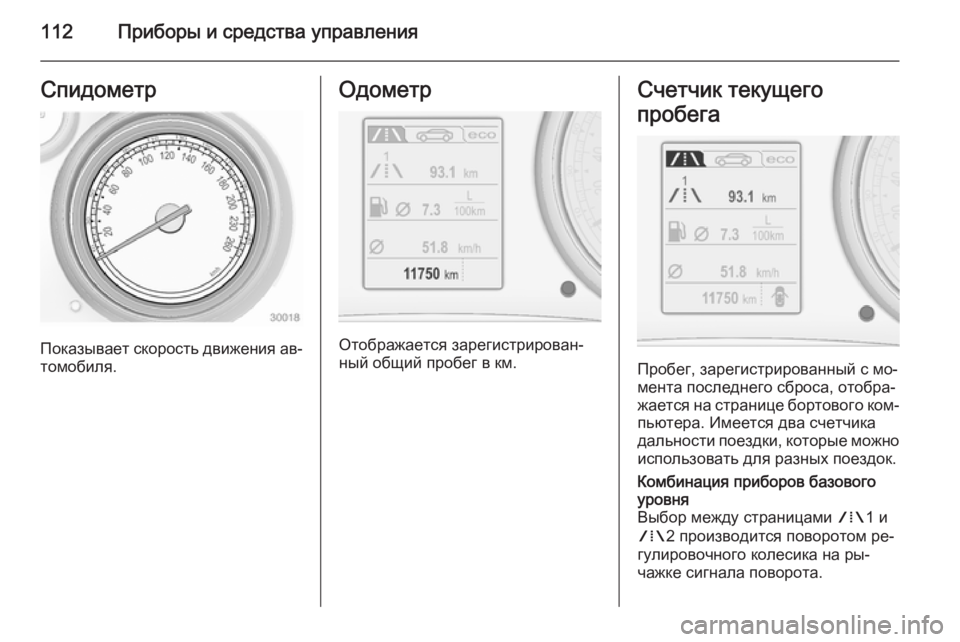

112Приборы и средства управленияСпидометр
Показывает скорость движения ав‐
томобиля.
Одометр
Отображается зарегистрирован‐
ный общий пробег в км.
Счетчик текущего
пробега
Пробег, зарегистрированный с мо‐
мента последнего сброса, отобра‐
жается на странице бортового ком‐ пьютера. Имеется два счетчика
дальности поездки, которые можно
использовать для разных поездок.
Комбинация приборов базового
уровня
Выбор между страницами W1 и
W 2 производится поворотом ре‐
гулировочного колесика на ры‐
чажке сигнала поворота.

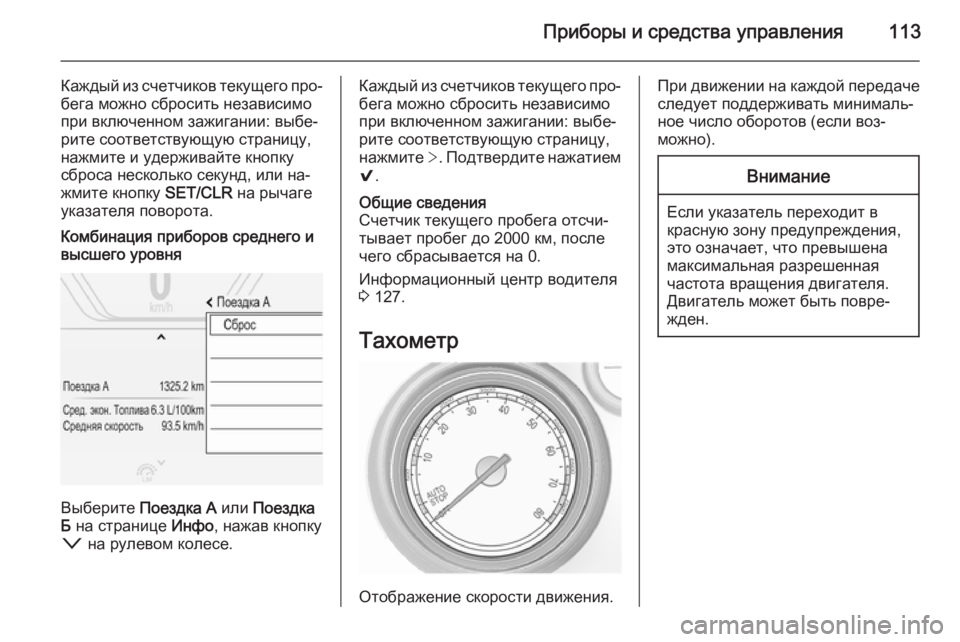

Приборы и средства управления113
Каждый из счетчиков текущего про‐бега можно сбросить независимо
при включенном зажигании: выбе‐
рите соответствующую страницу,
нажмите и удерживайте кнопку
сброса несколько секунд, или на‐
жмите кнопку SET/CLR на рычаге
указателя поворота.Комбинация приборов среднего и
высшего уровня
Выберите Поездка А или Поездка
Б на странице Инфо, нажав кнопку
o на рулевом колесе.
Каждый из счетчиков текущего про‐
бега можно сбросить независимо
при включенном зажигании: выбе‐
рите соответствующую страницу,
нажмите >. Подтвердите нажатием
9 .Общие сведения
Счетчик текущего пробега отсчи‐
тывает пробег до 2000 км, после
чего сбрасывается на 0.
Информационный центр водителя
3 127.
Тахометр
Отображение скорости движения.
При движении на каждой передаче
следует поддерживать минималь‐
ное число оборотов (если воз‐
можно).Внимание
Если указатель переходит в красную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.

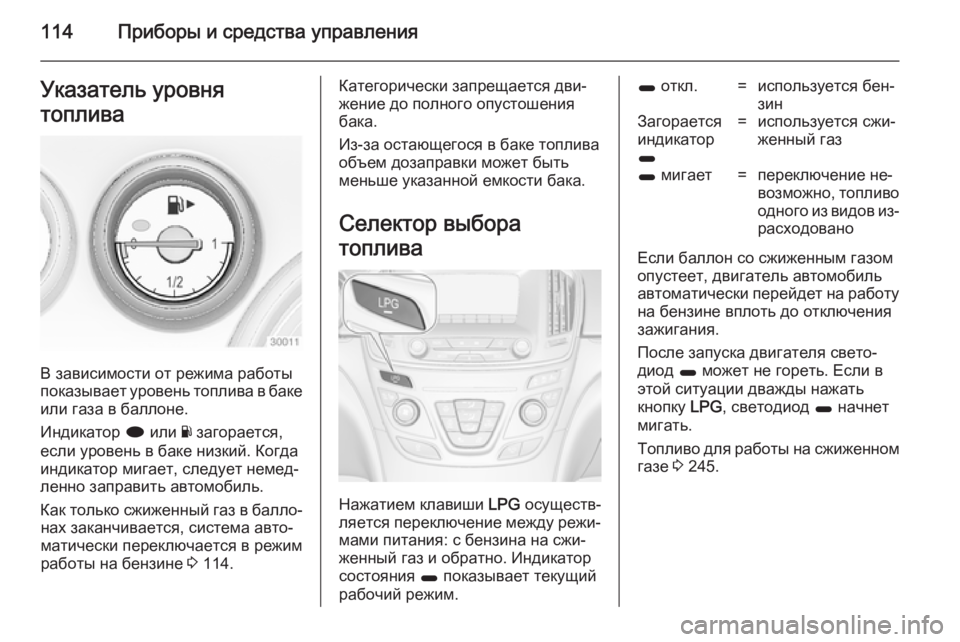

114Приборы и средства управленияУказатель уровня
топлива
В зависимости от режима работы
показывает уровень топлива в баке или газа в баллоне.
Индикатор i или Y загорается,
если уровень в баке низкий. Когда
индикатор мигает, следует немед‐
ленно заправить автомобиль.
Как только сжиженный газ в балло‐ нах заканчивается, система авто‐
матически переключается в режим
работы на бензине 3 114.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.
Селектор выбора
топлива
Нажатием клавиши LPG осуществ‐
ляется переключение между режи‐ мами питания: с бензина на сжи‐
женный газ и обратно. Индикатор
состояния 1 показывает текущий
рабочий режим.
1 откл.=используется бен‐
зинЗагорается
индикатор
1=используется сжи‐
женный газ1 мигает=переключение не‐
возможно, топливо
одного из видов из‐ расходовано
Если баллон со сжиженным газом
опустеет, двигатель автомобиль
автоматически перейдет на работу на бензине вплоть до отключения
зажигания.
После запуска двигателя свето‐ диод 1 может не гореть. Если в
этой ситуации дважды нажать
кнопку LPG, светодиод 1 начнет
мигать.
Топливо для работы на сжиженном
газе 3 245.

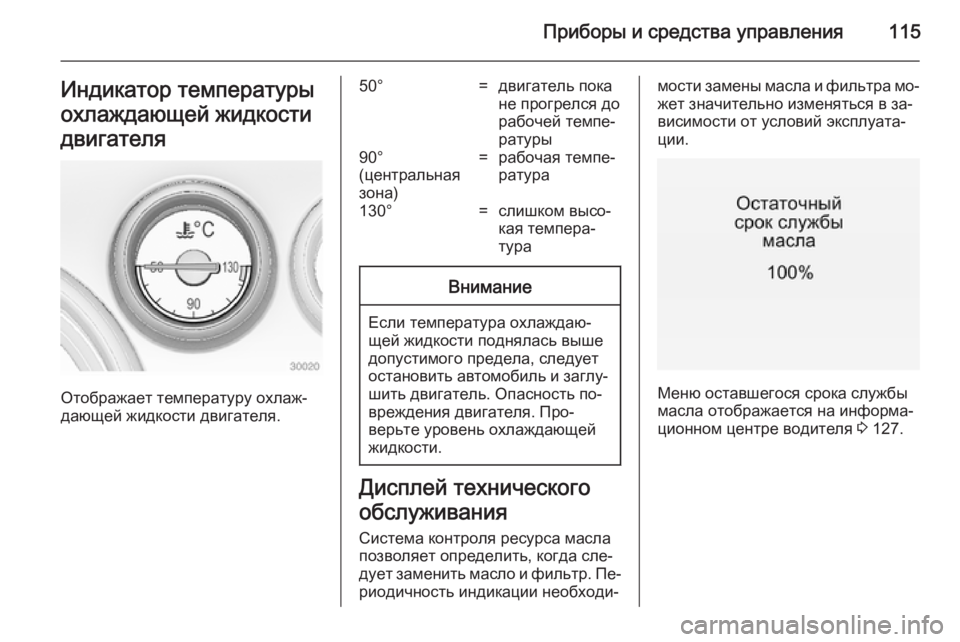

Приборы и средства управления115Индикатор температуры
охлаждающей жидкости
двигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
50°=двигатель пока
не прогрелся до
рабочей темпе‐
ратуры90°
(центральная
зона)=рабочая темпе‐
ратура130°=слишком высо‐
кая темпера‐
тураВнимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность по‐
вреждения двигателя. Про‐
верьте уровень охлаждающей
жидкости.
Дисплей технического
обслуживания Система контроля ресурса масла
позволяет определить, когда сле‐
дует заменить масло и фильтр. Пе‐
риодичность индикации необходи‐
мости замены масла и фильтра мо‐
жет значительно изменяться в за‐
висимости от условий эксплуата‐
ции.
Меню оставшегося срока службы
масла отображается на информа‐
ционном центре водителя 3 127.

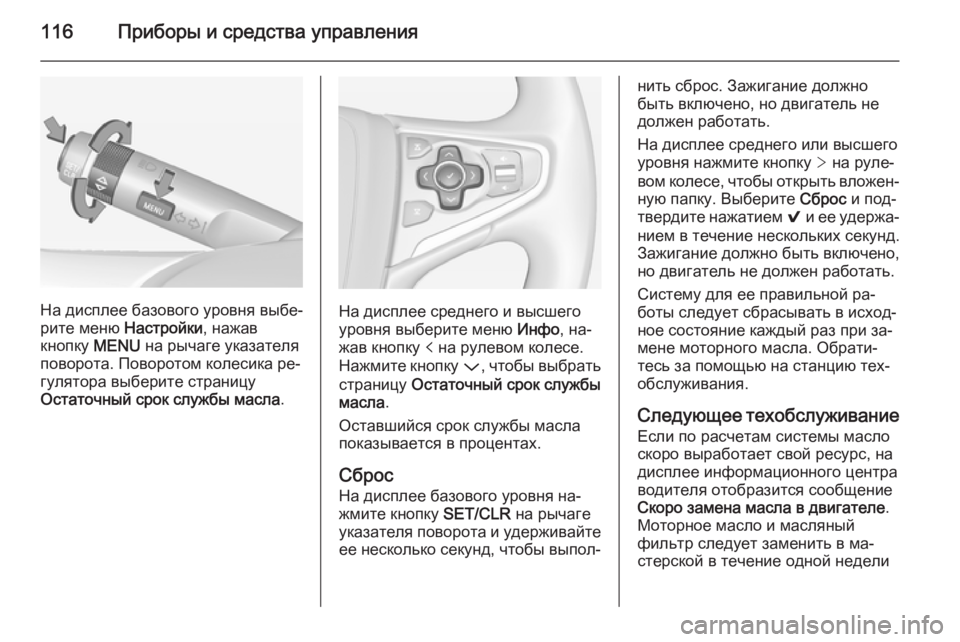

116Приборы и средства управления
На дисплее базового уровня выбе‐
рите меню Настройки, нажав
кнопку MENU на рычаге указателя
поворота. Поворотом колесика ре‐
гулятора выберите страницу
Остаточный срок службы масла .На дисплее среднего и высшего
уровня выберите меню Инфо, на‐
жав кнопку p на рулевом колесе.
Нажмите кнопку P, чтобы выбрать
страницу Остаточный срок службы
масла .
Оставшийся срок службы масла
показывается в процентах.
Сброс
На дисплее базового уровня на‐
жмите кнопку SET/CLR на рычаге
указателя поворота и удерживайте
ее несколько секунд, чтобы выпол‐
нить сброс. Зажигание должно
быть включено, но двигатель не
должен работать.
На дисплее среднего или высшего
уровня нажмите кнопку > на руле‐
вом колесе, чтобы открыть вложен‐ ную папку. Выберите Сброс и под‐
твердите нажатием 9 и ее удержа‐
нием в течение нескольких секунд.
Зажигание должно быть включено,
но двигатель не должен работать.
Систему для ее правильной ра‐
боты следует сбрасывать в исход‐
ное состояние каждый раз при за‐
мене моторного масла. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Следующее техобслуживание Если по расчетам системы масло
скоро выработает свой ресурс, на
дисплее информационного центра водителя отобразится сообщение
Скоро замена масла в двигателе .
Моторное масло и масляный фильтр следует заменить в ма‐
стерской в течение одной недели

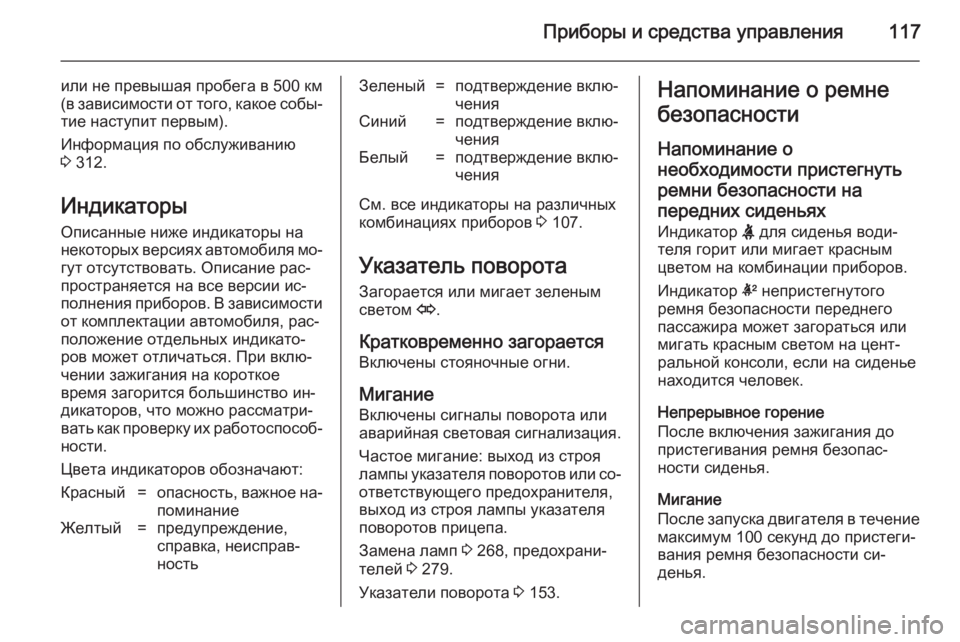

Приборы и средства управления117
или не превышая пробега в 500 км
(в зависимости от того, какое собы‐
тие наступит первым).
Информация по обслуживанию
3 312.
Индикаторы Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐
гут отсутствовать. Описание рас‐
пространяется на все версии ис‐
полнения приборов. В зависимости
от комплектации автомобиля, рас‐
положение отдельных индикато‐
ров может отличаться. При вклю‐
чении зажигания на короткое
время загорится большинство ин‐
дикаторов, что можно рассматри‐ вать как проверку их работоспособ‐ ности.
Цвета индикаторов обозначают:Красный=опасность, важное на‐
поминаниеЖелтый=предупреждение,
справка, неисправ‐
ностьЗеленый=подтверждение вклю‐
ченияСиний=подтверждение вклю‐
ченияБелый=подтверждение вклю‐
чения
См. все индикаторы на различных
комбинациях приборов 3 107.
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается
Включены стояночные огни.
Мигание
Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строялампы указателя поворотов или со‐ ответствующего предохранителя,выход из строя лампы указателя
поворотов прицепа.
Замена ламп 3 268, предохрани‐
телей 3 279.
Указатели поворота 3 153.
Напоминание о ремне
безопасности
Напоминание о
необходимости пристегнуть
ремни безопасности на передних сиденьях Индикатор X для сиденья води‐
теля горит или мигает красным
цветом на комбинации приборов.
Индикатор k непристегнутого
ремня безопасности переднего
пассажира может загораться или
мигать красным светом на цент‐
ральной консоли, если на сиденье
находится человек.
Непрерывное горение
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.
Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности си‐
денья.

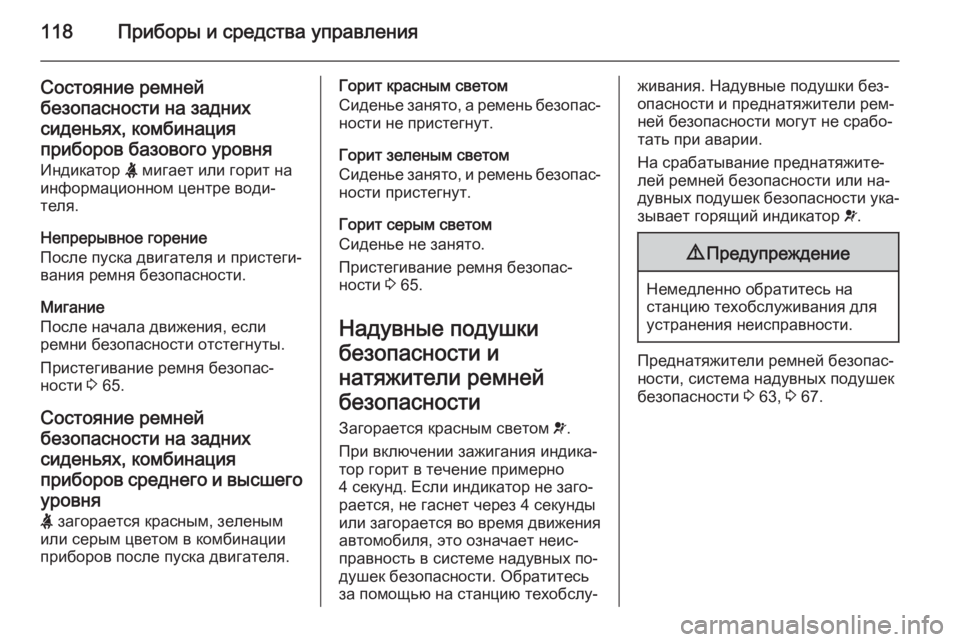

118Приборы и средства управления
Состояние ремнейбезопасности на заднихсиденьях, комбинация
приборов базового уровня
Индикатор X мигает или горит на
информационном центре води‐
теля.
Непрерывное горение
После пуска двигателя и пристеги‐ вания ремня безопасности.
Мигание
После начала движения, если
ремни безопасности отстегнуты.
Пристегивание ремня безопас‐
ности 3 65.
Состояние ремней
безопасности на задних сиденьях, комбинация
приборов среднего и высшего
уровня X загорается красным, зеленым
или серым цветом в комбинации
приборов после пуска двигателя.Горит красным светом
Сиденье занято, а ремень безопас‐ ности не пристегнут.
Горит зеленым светом
Сиденье занято, и ремень безопас‐
ности пристегнут.
Горит серым светом
Сиденье не занято.
Пристегивание ремня безопас‐
ности 3 65.
Надувные подушки
безопасности и
натяжители ремней
безопасности Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
4 секунд. Если индикатор не заго‐
рается, не гаснет через 4 секунды
или загорается во время движения автомобиля, это означает неис‐правность в системе надувных по‐
душек безопасности. Обратитесь
за помощью на станцию техобслу‐живания. Надувные подушки без‐ опасности и преднатяжители рем‐
ней безопасности могут не срабо‐
тать при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или на‐
дувных подушек безопасности ука‐
зывает горящий индикатор v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 63, 3 67.
