2014.5 OPEL CASCADA Priručnik za vlasnika (in Croatian)

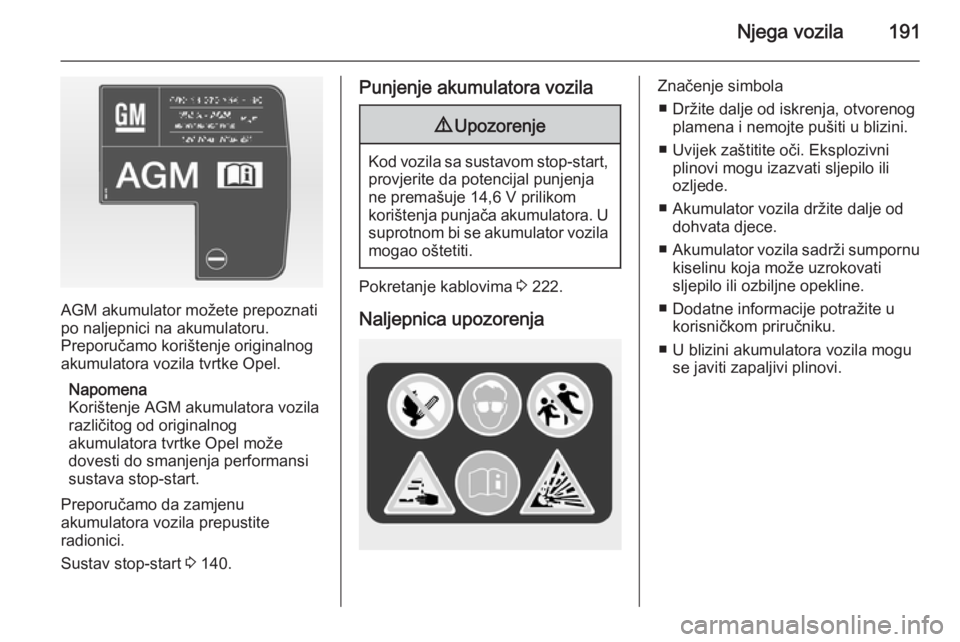

Njega vozila191
AGM akumulator možete prepoznati
po naljepnici na akumulatoru.
Preporučamo korištenje originalnog
akumulatora vozila tvrtke Opel.
Napomena
Korištenje AGM akumulatora vozila
različitog od originalnog
akumulatora tvrtke Opel može
dovesti do smanjenja performansi
sustava stop-start.
Preporučamo da zamjenu
akumulatora vozila prepustite
radionici.
Sustav stop-start 3 140.
Punjenje akumulatora vozila9 Upozorenje
Kod vozila sa sustavom stop-start,
provjerite da potencijal punjenja
ne premašuje 14,6 V prilikom
korištenja punjača akumulatora. U
suprotnom bi se akumulator vozila mogao oštetiti.
Pokretanje kablovima 3 222.
Naljepnica upozorenja
Značenje simbola ■ Držite dalje od iskrenja, otvorenog plamena i nemojte pušiti u blizini.
■ Uvijek zaštitite oči. Eksplozivni plinovi mogu izazvati sljepilo ili
ozljede.
■ Akumulator vozila držite dalje od dohvata djece.
■ Akumulator vozila sadrži sumpornu
kiselinu koja može uzrokovati
sljepilo ili ozbiljne opekline.
■ Dodatne informacije potražite u korisničkom priručniku.
■ U blizini akumulatora vozila mogu se javiti zapaljivi plinovi.

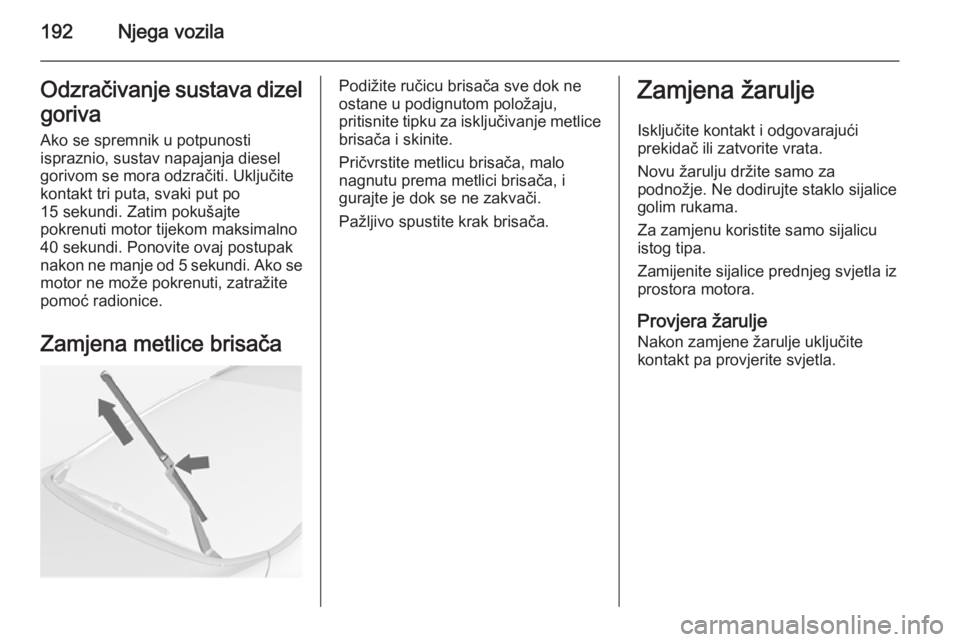

192Njega vozilaOdzračivanje sustava dizel
goriva
Ako se spremnik u potpunosti
ispraznio, sustav napajanja diesel gorivom se mora odzračiti. Uključitekontakt tri puta, svaki put po
15 sekundi. Zatim pokušajte
pokrenuti motor tijekom maksimalno
40 sekundi. Ponovite ovaj postupak
nakon ne manje od 5 sekundi. Ako se motor ne može pokrenuti, zatražite
pomoć radionice.
Zamjena metlice brisačaPodižite ručicu brisača sve dok ne
ostane u podignutom položaju,
pritisnite tipku za isključivanje metlice
brisača i skinite.
Pričvrstite metlicu brisača, malo
nagnutu prema metlici brisača, i
gurajte je dok se ne zakvači.
Pažljivo spustite krak brisača.Zamjena žarulje
Isključite kontakt i odgovarajući
prekidač ili zatvorite vrata.
Novu žarulju držite samo za
podnožje. Ne dodirujte staklo sijalice
golim rukama.
Za zamjenu koristite samo sijalicu
istog tipa.
Zamijenite sijalice prednjeg svjetla iz
prostora motora.
Provjera žarulje
Nakon zamjene žarulje uključite
kontakt pa provjerite svjetla.

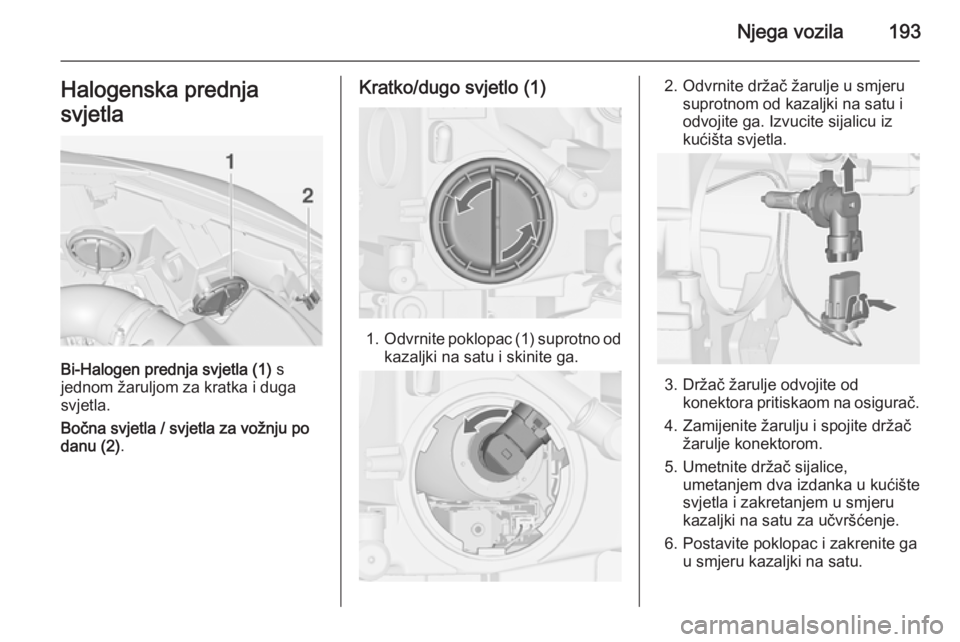

Njega vozila193Halogenska prednja
svjetla
Bi-Halogen prednja svjetla (1) s
jednom žaruljom za kratka i duga
svjetla.
Bočna svjetla / svjetla za vožnju po danu (2) .
Kratko/dugo svjetlo (1)
1.Odvrnite poklopac (1) suprotno od
kazaljki na satu i skinite ga.
2. Odvrnite držač žarulje u smjeru suprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Držač žarulje odvojite od konektora pritiskaom na osigurač.
4. Zamijenite žarulju i spojite držač žarulje konektorom.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.

194Njega vozila
Bočna svjetla/Svjetla za vožnju
po danu (2)
1. Držač žarulje (2) odvrnite suprotno od smjera kazaljki na
satu i odvojite ga. Izvucite žarulju
iz kućišta lampe.
2. Izvucite žarulju iz držača.
3. Umetnite novu žarulju u držač.
4. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
Prilagodljiva prednja
svjetla
9 Opasnost
Sustav prilagodljivih prednjih
svjetala koristi ksenonska prednja svjetla.
Ksenonska prednja svjetla rade
pod iznimno visokim naponom. Ne
dodirujte. Zamjenu sijalica
prepustite radionici.
Žarulje pokazivača smjera i bočnih svjetala mogu se zamijeniti.
Bočna svjetla / svjetla za vožnju po
danu su LED-ovi (svjetleće diode) i ne mogu se zamijeniti.
Osvjetljenje skretanja
1. Zakrenite kapu suprotno od kazaljke na satu i skinite je.

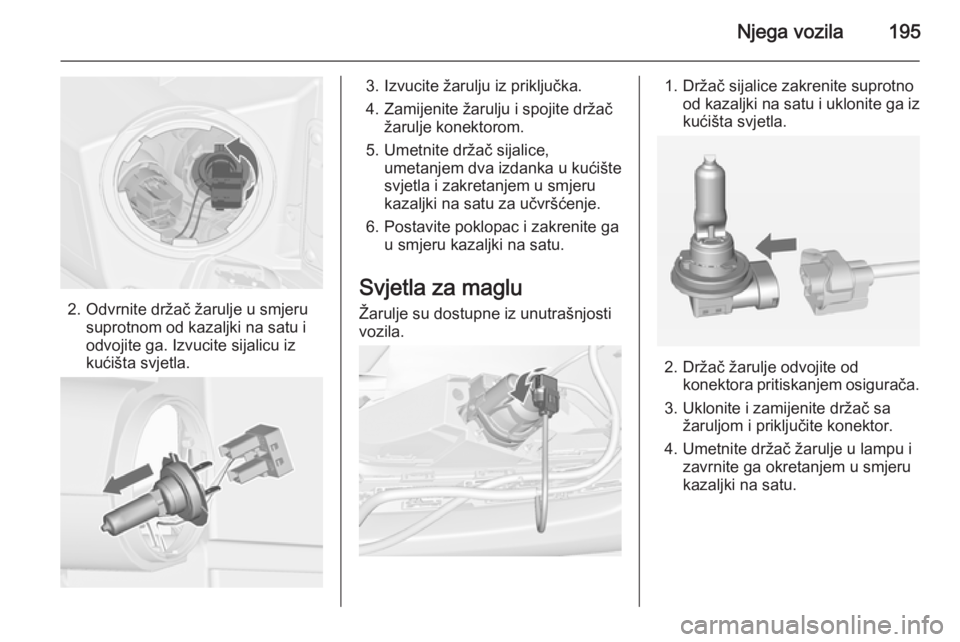

Njega vozila195
2. Odvrnite držač žarulje u smjerusuprotnom od kazaljki na satu i
odvojite ga. Izvucite sijalicu iz
kućišta svjetla.
3. Izvucite žarulju iz priključka.
4. Zamijenite žarulju i spojite držač žarulje konektorom.
5. Umetnite držač sijalice, umetanjem dva izdanka u kućište
svjetla i zakretanjem u smjeru
kazaljki na satu za učvršćenje.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.
Svjetla za maglu
Žarulje su dostupne iz unutrašnjosti
vozila.1. Držač sijalice zakrenite suprotno od kazaljki na satu i uklonite ga iz
kućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u lampu i zavrnite ga okretanjem u smjeru
kazaljki na satu.

196Njega vozilaPrednji pokazivači smjera
1. Zakrenite kapu (1) suprotno odkazaljke na satu i skinite je.
2. Slika prikazuje verziju shalogenskim prednjim svjetlima.
Slika prikazuje verziju s
prilagodljivim prednjim svjetlima.
Okrećite utičnicu žarulje u smjeru
suprotnom od kazaljki na satu za
njeno odvajanje i izvadite je iz
kućišta svjetla.
3. Odvrnite žarulju u smjeru suprotnom od kazaljki na satu iizvadite je.
4. Umetnite novu žarulju i zavrnite je
u smjeru kazaljki na satu.
5. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.

Njega vozila197Stražnja svjetla
1. Otvorite i skinite pokrov naunutrašnjoj strani poklopca
prtljažnika tako da olabavite vijak
pomoću kovanice.
2. Kočiona svjetla, stražnja svjetla i svjetla za maglu oblikovana su
kao diode koje emitiraju svjetlo
(LED diode) i ne mogu se
mijenjati.
Skinite držač žarulje tako da ga
okrenete u suprotnom smjeru od
smjera kazaljke na satu.
Pokazivači smjera ( 1)
Svjetla za vožnju unatrag ( 2)3. Izvadite žarulju i zamijenite je
4. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu.

198Njega vozila
5. Zatvorite poklopac umetanjemnajprije kopči stezača. Zabravite
poklopac okretanjem vijka u
smjeru kazaljke na satu pomoću
kovanice.
Dodatna svjetla u okviru
poklopca prtljažnika
1. Otvorite poklopac prtljažnika.
2. Oslobodite poklopac na bočnoj oblozi i uklonite ga.
3. Skinite držač žarulje tako da gaokrenete u suprotnom smjeru od
smjera kazaljke na satu.
Pokazivači smjera ( 1)
Stražnja svjetla ( 2)4. Izvadite žarulju i zamijenite je.
5. Držač žarulje umetnite u kućište i zavrnite ga u smjeru kazaljki na
satu.
6. Pričvrstite pokrov bočne obloge.
