Kontrola klime127Kontrola klimeSustavi kontrole klime................127
Otvori za provjetravanje .............135
Održavanje ................................ 136Sustavi kontrole klime
Sustav grijanja i
provjetravanja
Kontrole za: ■ Temperaturu
■ Raspodjela zraka
■ Brzina ventilatora
■ Odmagljivanje i odmrzavanje
Grijanje stražnjeg prozora Ü 3 35.
Temperaturu
crvena=toploplava=hladnoGrijanje neće biti u potpunosti
djelotvorno dok motor ne postigne
normalnu radnu temperaturu.
Raspodjela zrakas=prema vjetrobranu i prozorima
prednjih vrataM=prema području glave putem
podesivih otvora za
provjetravanjeK=prema području nogu
Moguće su sve kombinacije.
Brzina ventilatora
Podesite protok zraka uključivanjem
ventilatora na željenu brzinu.

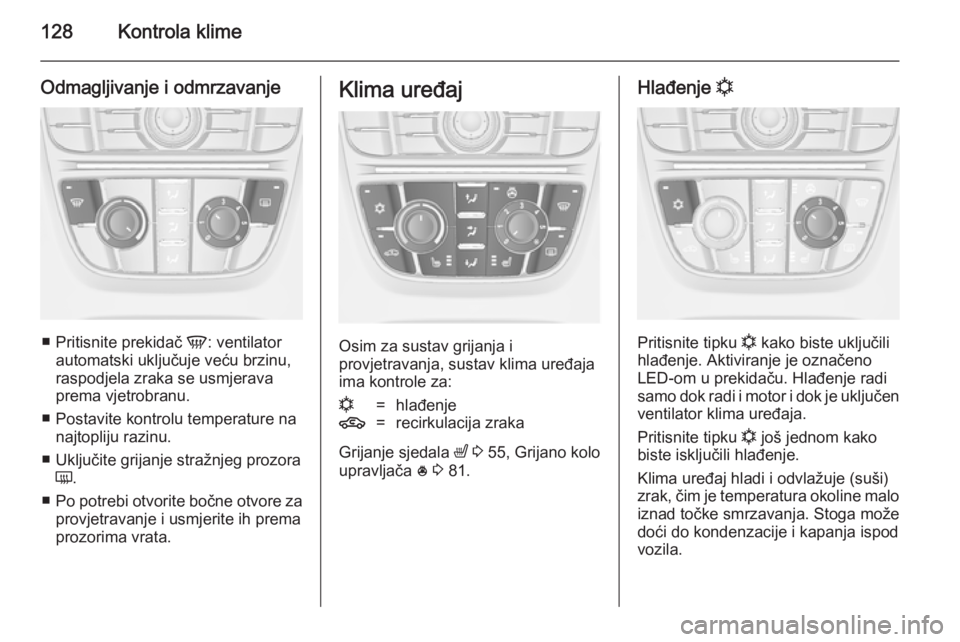

128Kontrola klime
Odmagljivanje i odmrzavanje
■Pritisnite prekidač V: ventilator
automatski uključuje veću brzinu,
raspodjela zraka se usmjerava
prema vjetrobranu.
■ Postavite kontrolu temperature na najtopliju razinu.
■ Uključite grijanje stražnjeg prozora Ü .
■ Po potrebi otvorite bočne otvore za
provjetravanje i usmjerite ih prema
prozorima vrata.
Klima uređaj
Osim za sustav grijanja i
provjetravanja, sustav klima uređaja ima kontrole za:
n=hlađenje4=recirkulacija zraka
Grijanje sjedala ß 3 55, Grijano kolo
upravljača * 3 81.
Hlađenje n
Pritisnite tipku
n kako biste uključili
hlađenje. Aktiviranje je označeno
LED-om u prekidaču. Hlađenje radi
samo dok radi i motor i dok je uključen ventilator klima uređaja.
Pritisnite tipku n još jednom kako
biste isključili hlađenje.
Klima uređaj hladi i odvlažuje (suši)
zrak, čim je temperatura okoline malo iznad točke smrzavanja. Stoga može
doći do kondenzacije i kapanja ispod
vozila.

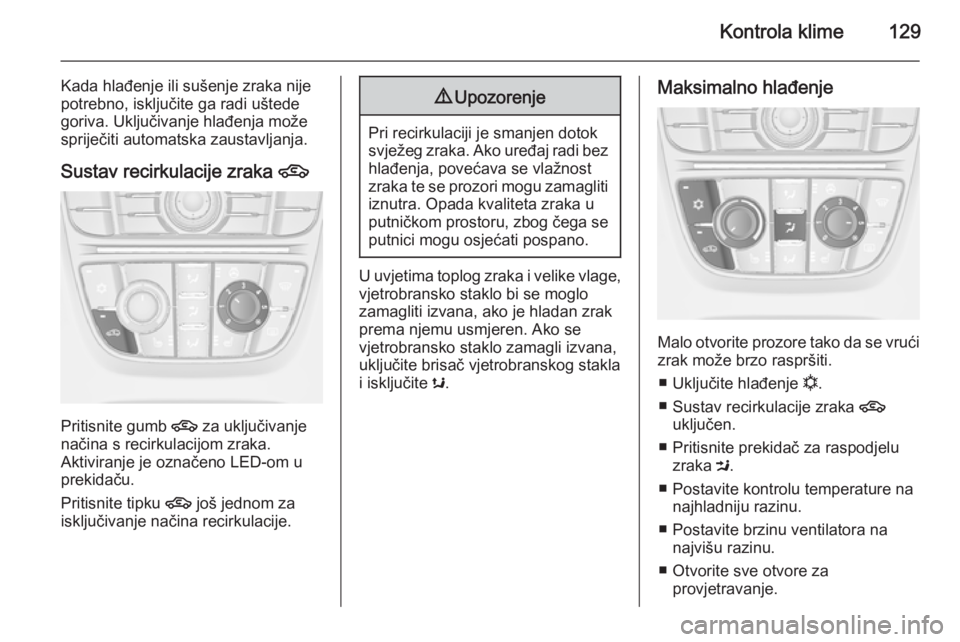

Kontrola klime129
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva. Uključivanje hlađenja može
spriječiti automatska zaustavljanja.
Sustav recirkulacije zraka 4
Pritisnite gumb
4 za uključivanje
načina s recirkulacijom zraka.
Aktiviranje je označeno LED-om u
prekidaču.
Pritisnite tipku 4 još jednom za
isključivanje načina recirkulacije.
9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu zamagliti
iznutra. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
U uvjetima toplog zraka i velike vlage,
vjetrobransko staklo bi se moglo
zamagliti izvana, ako je hladan zrak
prema njemu usmjeren. Ako se
vjetrobransko staklo zamagli izvana,
uključite brisač vjetrobranskog stakla
i isključite s.
Maksimalno hlađenje
Malo otvorite prozore tako da se vrući
zrak može brzo raspršiti.
■ Uključite hlađenje n.
■ Sustav recirkulacije zraka 4
uključen.
■ Pritisnite prekidač za raspodjelu zraka M.
■ Postavite kontrolu temperature na najhladniju razinu.
■ Postavite brzinu ventilatora na najvišu razinu.
■ Otvorite sve otvore za provjetravanje.

130Kontrola klime
Odmagljivanje i odmrzavanje
prozora V
■
Pritisnite prekidač V: ventilator
automatski uključuje veću brzinu,
raspodjela zraka se usmjerava
prema vjetrobranu.
■ Uključite hlađenje n.
■ Postavite kontrolu temperature na najtopliju razinu.
■ Uključite grijanje stražnjeg prozora Ü .
■ Po potrebi otvorite bočne otvore za
provjetravanje i usmjerite ih prema
prozorima vrata.
Napomena
Ako pritisnete tipku V dok motor
radi, funkcija Autostop bit će
onemogućena sve do ponovno
pritiskanja tipke V.
Ako pritisnete tipku V dok motor
radi pod funkcijom Autostop, motor će se automatski ponovno
pokrenuti.
Sustav stop-start 3 140.
Elektronički sustav
kontrole klime
Kontrola klime za dvije zone
omogućava različite temperature
klimatizacije za vozačevu i
suvozačevu stranu.
U načinu automatske regulacije
temperature, brzina ventilatora i
raspodjela zraka automatski se
reguliraju.
Kontrole za:
■ Temperatura na vozačevoj strani
■ Raspodjela zraka
■ Brzina ventilatora
■ Temperatura na suvozačevoj strani
n=hlađenjeAUTO=automatski način rada4=ručna recirkulacija zrakaV=odmagljivanje i
odmrzavanje
Grijanje stražnjeg prozora Ü 3 35,
Grijanje sjedala ß 3 55,
Provjetravanje sjedala 3 56, Grijanje
kola upravljača * 3 81.

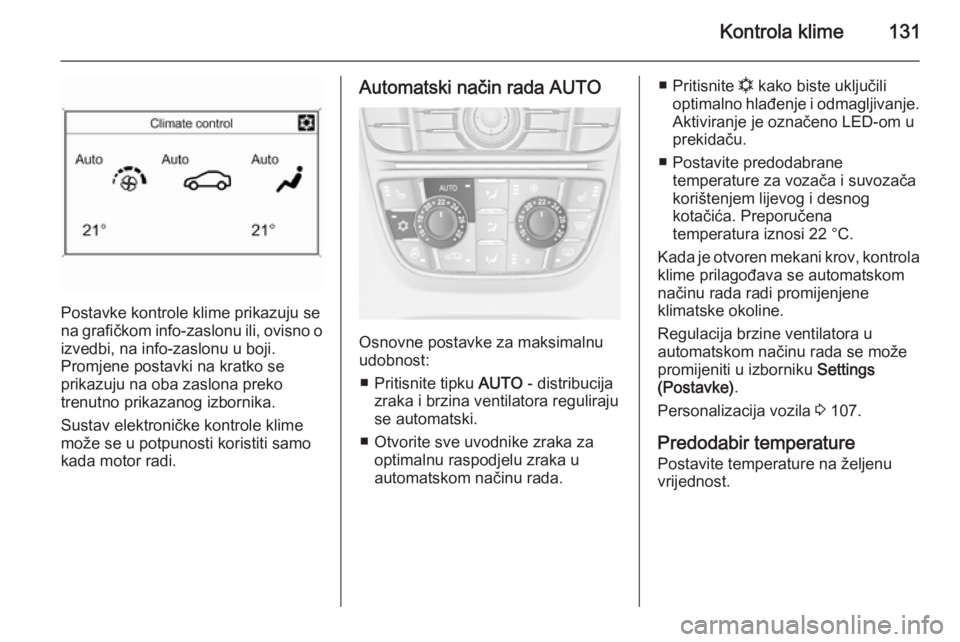

Kontrola klime131
Postavke kontrole klime prikazuju se
na grafičkom info-zaslonu ili, ovisno o
izvedbi, na info-zaslonu u boji.
Promjene postavki na kratko se
prikazuju na oba zaslona preko
trenutno prikazanog izbornika.
Sustav elektroničke kontrole klime može se u potpunosti koristiti samo
kada motor radi.
Automatski način rada AUTO
Osnovne postavke za maksimalnu
udobnost:
■ Pritisnite tipku AUTO - distribucija
zraka i brzina ventilatora reguliraju
se automatski.
■ Otvorite sve uvodnike zraka za optimalnu raspodjelu zraka u
automatskom načinu rada.
■ Pritisnite n kako biste uključili
optimalno hlađenje i odmagljivanje.
Aktiviranje je označeno LED-om u
prekidaču.
■ Postavite predodabrane temperature za vozača i suvozačakorištenjem lijevog i desnog
kotačića. Preporučena
temperatura iznosi 22 °C.
Kada je otvoren mekani krov, kontrola klime prilagođava se automatskom
načinu rada radi promijenjene
klimatske okoline.
Regulacija brzine ventilatora u
automatskom načinu rada se može
promijeniti u izborniku Settings
(Postavke) .
Personalizacija vozila 3 107.
Predodabir temperature
Postavite temperature na željenu
vrijednost.

132Kontrola klime
Ako je postavljena minimalna
temperatura Lo, sustav klima uređaja
radi s maksimalnim hlađenjem, ako je
hlađenje n uključeno.
Ako je postavljena maksimalna
temperatura Hi, sustav klima uređaja
radi s maksimalnim grijanjem.
Napomena
Ako je n uključeno, smanjenje
temperature postavljene u
putničkom prostoru može uzrokovati ponovno pokretanje motora iz
položaja automatskog zaustavljanja
ili onemogućavanje automatskog
zaustavljanja.
Odmagljivanje i odmrzavanje
prozora V
■
Pritisnite prekidač V. Aktiviranje je
označeno LED-om u prekidaču.
■ Pritisnite tipku n za hlađenje.
Aktiviranje je označeno LED-om u
prekidaču.
■ Temperatura i raspodjela zraka se postavljaju automatski i ventilator
radi velikom brzinom.
■ Uključite grijanje stražnjeg prozora
Ü .
■ Vraćanje na prijašnji način rada: pritisnite tipku V; za povratak na
automatski način rada: pritisnite tipku AUTO .
Postavljanje automatskog grijanja
stražnjeg prozora može se promijeniti u izborniku Settings (Postavke) na
Info-zaslonu. Personalizacija vozila 3 107.
Napomena
Ako pritisnete tipku V dok motor
radi, funkcija Autostop bit će
onemogućena sve do ponovno
pritiskanja tipke V.
Ako pritisnete tipku V dok motor
radi pod funkcijom Autostop, motor će se automatski ponovno
pokrenuti.
Sustav stop-start 3 140.

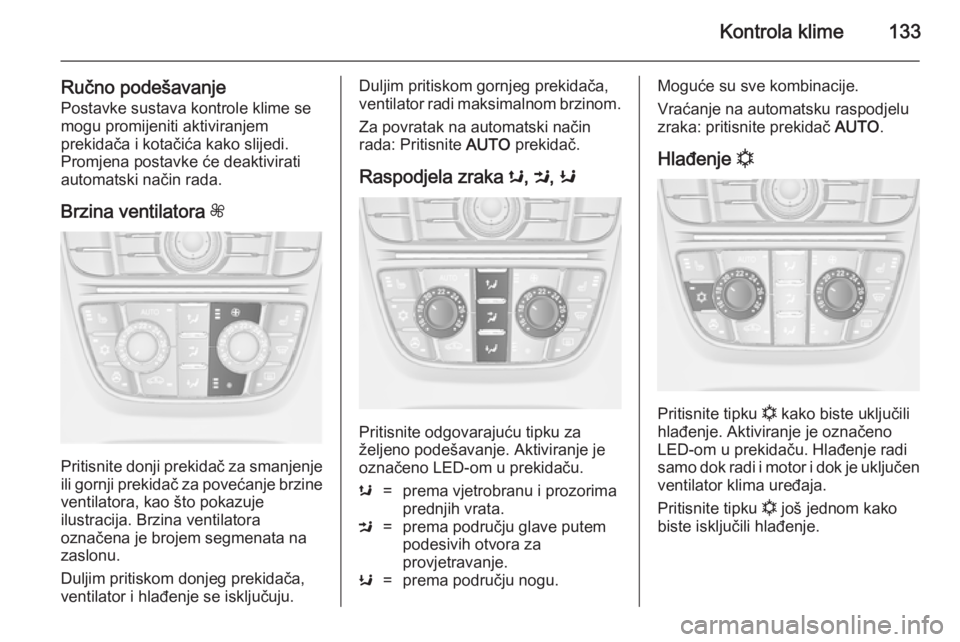

Kontrola klime133
Ručno podešavanje
Postavke sustava kontrole klime se
mogu promijeniti aktiviranjem
prekidača i kotačića kako slijedi.
Promjena postavke će deaktivirati
automatski način rada.
Brzina ventilatora Z
Pritisnite donji prekidač za smanjenje
ili gornji prekidač za povećanje brzine
ventilatora, kao što pokazuje
ilustracija. Brzina ventilatora
označena je brojem segmenata na
zaslonu.
Duljim pritiskom donjeg prekidača,
ventilator i hlađenje se isključuju.
Duljim pritiskom gornjeg prekidača,
ventilator radi maksimalnom brzinom.
Za povratak na automatski način
rada: Pritisnite AUTO prekidač.
Raspodjela zraka s, M , K
Pritisnite odgovarajuću tipku za
željeno podešavanje. Aktiviranje je
označeno LED-om u prekidaču.
s=prema vjetrobranu i prozorima
prednjih vrata.M=prema području glave putem
podesivih otvora za
provjetravanje.K=prema području nogu.Moguće su sve kombinacije.
Vraćanje na automatsku raspodjelu
zraka: pritisnite prekidač AUTO.
Hlađenje n
Pritisnite tipku
n kako biste uključili
hlađenje. Aktiviranje je označeno
LED-om u prekidaču. Hlađenje radi
samo dok radi i motor i dok je uključen ventilator klima uređaja.
Pritisnite tipku n još jednom kako
biste isključili hlađenje.

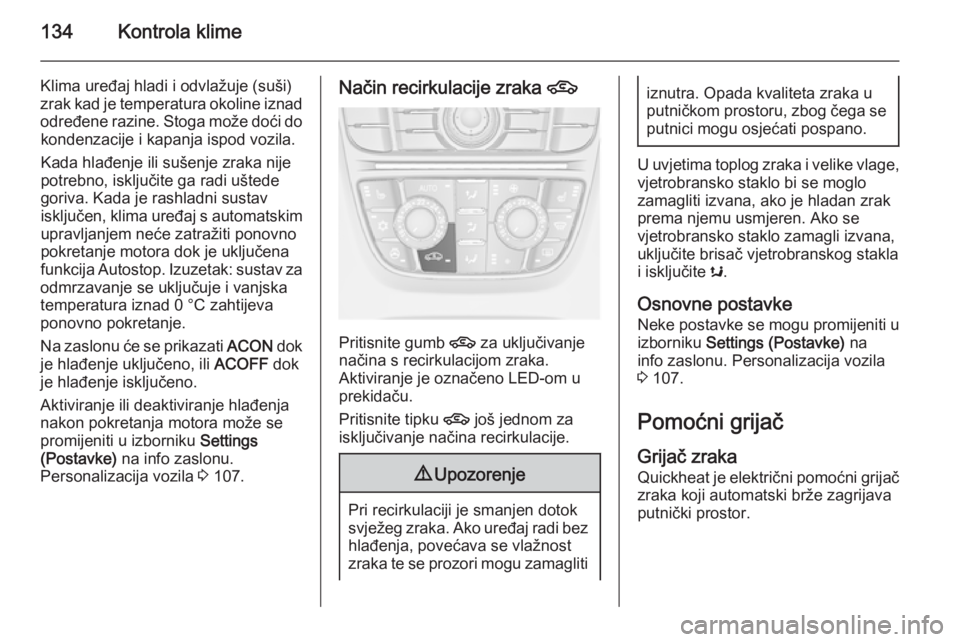

134Kontrola klime
Klima uređaj hladi i odvlažuje (suši)
zrak kad je temperatura okoline iznad
određene razine. Stoga može doći do kondenzacije i kapanja ispod vozila.
Kada hlađenje ili sušenje zraka nije
potrebno, isključite ga radi uštede
goriva. Kada je rashladni sustav
isključen, klima uređaj s automatskim upravljanjem neće zatražiti ponovno
pokretanje motora dok je uključena
funkcija Autostop. Izuzetak: sustav za
odmrzavanje se uključuje i vanjska temperatura iznad 0 °C zahtijeva
ponovno pokretanje.
Na zaslonu će se prikazati ACON dok
je hlađenje uključeno, ili ACOFF dok
je hlađenje isključeno.
Aktiviranje ili deaktiviranje hlađenja
nakon pokretanja motora može se
promijeniti u izborniku Settings
(Postavke) na info zaslonu.
Personalizacija vozila 3 107.Način recirkulacije zraka 4
Pritisnite gumb
4 za uključivanje
načina s recirkulacijom zraka.
Aktiviranje je označeno LED-om u
prekidaču.
Pritisnite tipku 4 još jednom za
isključivanje načina recirkulacije.
9 Upozorenje
Pri recirkulaciji je smanjen dotok
svježeg zraka. Ako uređaj radi bez hlađenja, povećava se vlažnost
zraka te se prozori mogu zamagliti
iznutra. Opada kvaliteta zraka u
putničkom prostoru, zbog čega se putnici mogu osjećati pospano.
U uvjetima toplog zraka i velike vlage,
vjetrobransko staklo bi se moglo
zamagliti izvana, ako je hladan zrak
prema njemu usmjeren. Ako se
vjetrobransko staklo zamagli izvana,
uključite brisač vjetrobranskog stakla
i isključite s.
Osnovne postavke
Neke postavke se mogu promijeniti u
izborniku Settings (Postavke) na
info zaslonu. Personalizacija vozila
3 107.
Pomoćni grijač
Grijač zraka
Quickheat je električni pomoćni grijač zraka koji automatski brže zagrijava
putnički prostor.
