2014.5 OPEL CASCADA stop start

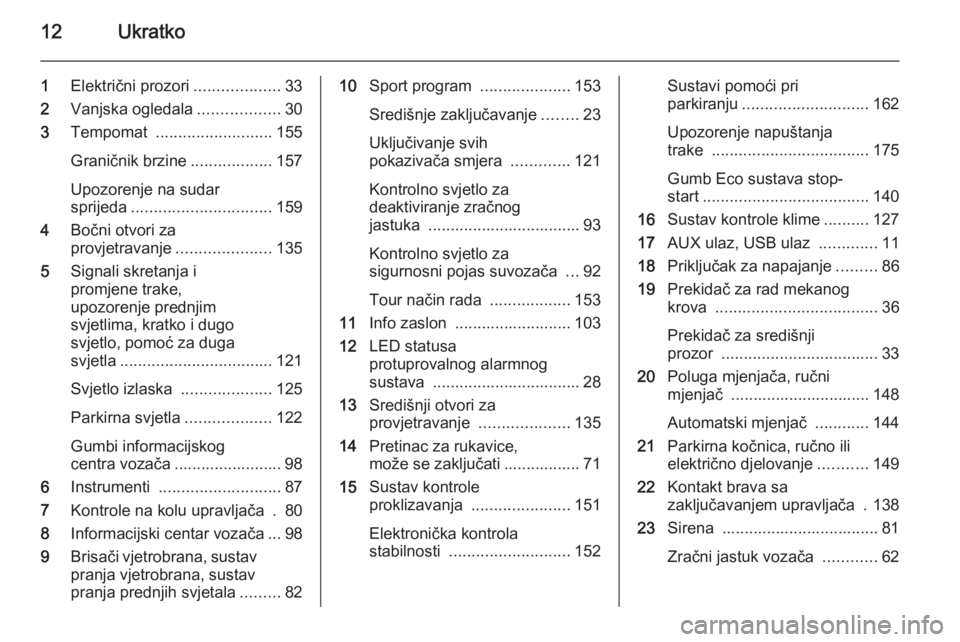

12Ukratko
1Električni prozori ...................33
2 Vanjska ogledala ..................30
3 Tempomat .......................... 155
Graničnik brzine ..................157
Upozorenje na sudar
sprijeda ............................... 159
4 Bočni otvori za
provjetravanje .....................135
5 Signali skretanja i
promjene trake,
upozorenje prednjim
svjetlima, kratko i dugo
svjetlo, pomoć za duga
svjetla .................................. 121
Svjetlo izlaska ....................125
Parkirna svjetla ...................122
Gumbi informacijskog
centra vozača ........................ 98
6 Instrumenti ........................... 87
7 Kontrole na kolu upravljača . 80
8 Informacijski centar vozača ... 98
9 Brisači vjetrobrana, sustav
pranja vjetrobrana, sustav
pranja prednjih svjetala .........8210Sport program ....................153
Središnje zaključavanje ........23
Uključivanje svih
pokazivača smjera .............121
Kontrolno svjetlo za
deaktiviranje zračnog
jastuka .................................. 93
Kontrolno svjetlo za
sigurnosni pojas suvozača ...92
Tour način rada ..................153
11 Info zaslon .......................... 103
12 LED statusa
protuprovalnog alarmnog
sustava ................................. 28
13 Središnji otvori za
provjetravanje ....................135
14 Pretinac za rukavice,
može se zaključati ................. 71
15 Sustav kontrole
proklizavanja ...................... 151
Elektronička kontrola
stabilnosti ........................... 152Sustavi pomoći pri
parkiranju ............................ 162
Upozorenje napuštanja
trake ................................... 175
Gumb Eco sustava stop-
start ..................................... 140
16 Sustav kontrole klime ..........127
17 AUX ulaz, USB ulaz .............11
18 Priključak za napajanje .........86
19 Prekidač za rad mekanog
krova .................................... 36
Prekidač za središnji
prozor ................................... 33
20 Poluga mjenjača, ručni
mjenjač ............................... 148
Automatski mjenjač ............144
21 Parkirna kočnica, ručno ili
električno djelovanje ...........149
22 Kontakt brava sa
zaključavanjem upravljača . 138
23 Sirena ................................... 81
Zračni jastuk vozača ............62

Ukratko19
Pokretanje motora 3 139.Sustav stop-start
Ako se vozilo kreće malom brzinom ili
stoji, a određeni uvjeti su ispunjeni,
aktivirajte Autostop na sljedeći način:
■ Pritisnite papučicu spojke
■ Stavite ručicu u prazan hod (neutralni položaj)
■ Otpustite papučicu spojke
Funkcija Autostop označena je
kazaljkom u položaj AUTOSTOP na
tahometru.
Za pokretanje motora ponovno
pritisnite papučicu spojke.
Sustav stop-start 3 140.
ParkiranjeOprez
Vozilo ne parkirajte na lako
zapaljivom području. Visoka
temperatura ispušnog sustava
mogla bi zapaliti površinu.
■ Uvijek zategnite parkirnu kočnicu. Ručnu parkirnu kočnicu zategnite
bez pritiskanja osigurača za
otpuštanje. Na uzbrdici ili nizbrdici
zategnite što je jače moguće.
Istovremeno pritisnite nožnu
kočnicu da biste smanjili potrebnu
radnu silu.
Za vozila sa sustavom električne
parkirne kočnice povucite prekidač
m .
■ Ako je vozilo na ravnoj površini ili na
uzbrdici, odaberite prvi stupanj
prijenosa ili postavite polugu
mjenjača u P prije isključivanja
kontakta. Na uzbrdici, zakrenite prednje kotače od rubnjaka.
Ako je vozilo na nizbrdici, odaberite stupanj prijenosa za vožnju unatrag

Sjedala, sustavi zaštite55
Podesivi oslonac za bedra
Povucite polugu i pomaknite naslon
za bedra.
Naslon za ruku
Naslon za ruku se može pomaknuti
naprijed za 10 cm. Ispod naslona za
ruku se nalazi spremište.
Spremište u naslonu za ruku 3 73.
Grijanje
Podesite grijanje na željenu postavku
pritiskom prekidača ß za
odgovarajuće sjedalo jednom ili više puta. LED diode rasvjete u gumbu
ukazuju na postavku.
Nije preporučeno dulje korištenje
najviše postavke za osobe s
osjetljivom kožom.
Grijanje sjedala je moguće koristiti
kad motor radi i tijekom automatskog
zaustavljanja.
Sustav stop-start 3 140.

56Sjedala, sustavi zaštiteProvjetravanje
Namjestite ventilaciju na željenu
postavku pritiskanjem gumba A za
odgovarajuće sjedalo jednom ili više
puta.
LED diode rasvjete u gumbu ukazuju
na postavku.
Provjetravana sjedala djeluju kod
uključenog paljenja i tijekom
automatskog zaustavljanja.
Sustav stop-start 3 140.
Sigurnosni pojasevi
Sigurnosni pojasevi se blokiraju u
slučaju naglog kočenja ili
usporavanja vozila držeći putnike u
sjedećem položaju. Na taj je način
značajno smanjena opasnost od
ozljeda.
9 Upozorenje
Vežite sigurnosni pojas prije svake
vožnje.
U slučaju nesreće, osobe nisu
vezale sigurnosni pojas
ugrožavaju suputnike i sebe.
Sigurnosni pojasevi konstruirani su
samo za jednu osobu. Sigurnosni
sustav za dijete 3 65.
Povremeno provjerite oštećenje,
onečišćenje i ispravan rad svih
dijelova sustava sigurnosnog pojasa.
Oštećene komponente zamijenite.
Nakon nezgode, pojaseve i aktivirane zatezače pojaseva zamijenite u
radionici.
Napomena
Uvjerite se da pojasevi nisu oštećeni
ili ukliješteni predmetima oštrih
bridova. Spriječite da prljavština uđe u spremnike pojasa.

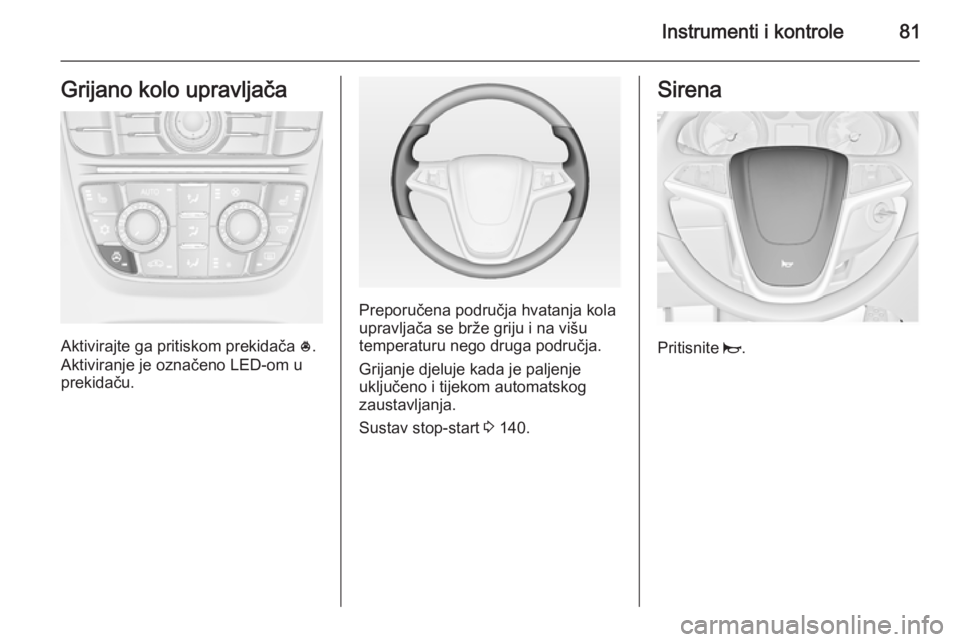

Instrumenti i kontrole81Grijano kolo upravljača
Aktivirajte ga pritiskom prekidača *.
Aktiviranje je označeno LED-om u
prekidaču.
Preporučena područja hvatanja kola
upravljača se brže griju i na višu
temperaturu nego druga područja.
Grijanje djeluje kada je paljenje
uključeno i tijekom automatskog
zaustavljanja.
Sustav stop-start 3 140.
Sirena
Pritisnite j.

86Instrumenti i kontrole
Pritisnite višefunkcijski kotačić za
potvrdu unosa. Pozadina u boji
pomiče se na sljedeću postavku.
Namjestite sve postavke.
Postavite datum
Za namještanje postavki vremena odaberite stavku izbornika Podesi
datum . Zakrenite višefunkcijski
kotačić za namještanje prve
postavke.
Pritisnite višefunkcijski kotačić za
potvrdu unosa. Pozadina u boji
pomiče se na sljedeću postavku.
Namjestite sve postavke.
Format vremena
Za odabir željenog formata vremena
odaberite Format 12 h / 24 h .
Aktivirajte 12 sata ili 24 sati .
Personalizacija vozila 3 107.Priključci za napajanje
12-voltna strujna utičnica nalazi se u
prednjoj konzoli.
Sljedeća 12-voltna strujna utičnica
nalazi se u stražnjoj konzoli.
Poklopac preklopite dolje.
Ne prekoračujte maksimalnu snagu
potrošnje od 120 W.
S isključenim kontaktom, priključci za napajanje su deaktivirani. Dodatno,
priključci za napajanje se deaktiviraju
u slučaju niskog napona akumulatora vozila.
Električna oprema koja se spaja, mora zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.
Ne spajajte uređaje koji daju
električnu energiju, npr. električne
punjače ili baterije.
Ne oštećujte priključke uporabom
neodgovarajućih utikača.
Sustav stop-start 3 140.

94Instrumenti i kontrole9Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli nakon uključivanja kontakta
ako je ručna parkirna kočnica
zategnuta 3 149.
Upotreba papučice
- svijetli ili treperi žuto.
Svijetli Potrebno je pritisnuti papučicu
kočnice za otpuštanje električne
parkirne kočnice 3 149.
Papučica spojke mora se pritisnuti kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 140.
Treperi Papučica spojke mora se pritisnuti za
glavno pokretanje motora 3 18,
3 139.
Kod nekih izvedbi, poruka o potrebnoj
upotrebi papučice prikazuje se na
informacijskom zaslonu za vozača
3 105.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli
Električna parkirna kočnica ja
zategnuta 3 149.
Treperi
Električna parkirna kočnica nije u
potpunosti zategnuta ili otpuštena.
Uključite kontakt, pritisnite papučicu
kočnice i pokušajte resetirati sustav
tako što ćete najprije otpustiti i zatim
zategnuti električnu parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirnekočnice j svijetli ili treperi žuto.Svijetli
Električna parkirna kočnica radi sa smanjenim performansama 3 149.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite vozilo, zategnite i otpustite električnu
parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.

Instrumenti i kontrole95
Sustav protiv blokiranja kotača
3 148.
Viši stupanj [ je prikazan kao simbol ili skoči kao
cijela stranica na informacijskom
centru vozača kada je radi uštede
goriva preporučeno prebacivanje u
viši stupanj prijenosa.
Pomoć u vožnji EcoFlex 3 98.
Servo upravljač
c svijetli žuto.
Pali se sa smanjenim radom servoupravljača
Rad servoupravljača je smanjen zbog pregrijavanja sustava. Kontrolno
svjetlo se gasi kada se sustav ohladi.
Sustav stop-start 3 140.
Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.Upozorenje napuštanja
trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno
Sustav je uključen i spreman za rad.
Treperi žuto Sustav prepoznaje nenamjernu
promjenu trake.
Isključena elektronička
kontrola stabilnosti n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrola
stabilnosti i sustav kontrole proklizavanjab svijetli ili treperi žuto.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo može automatski malo kočiti.Svijetli
Postoji greška u sustavu. Poruka
upozorenja pojavljuje se na
vozačevom informacijskom centru.
Vožnja se može nastaviti. Sustav nije
djelatan. Vozna stabilnost se ipak
može pogoršati ovisno o uvjetima na
površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Sustav za elektroničku regulacija
stabilnosti 3 152, regulaciju vučne
snage 3 151.
Isključen sustav kontrole proklizavanja k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje ! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se
samo kada je temperatura okoline
niska.
