Conduite et utilisation175
■la position du volant pendant le sta‐
tionnement ;
■ l'affichage d'une barre de progres‐ sion pour certaines instructions.
Une manœuvre de stationnement ré‐ussie est signalée par le symbole de
position de fin.
Toujours prêter attention au son de
l'aide au stationnement avant-arrière.
Un son continu signifie que la dis‐
tance jusqu'à un obstacle est infé‐ rieure à environ 30 cm.
Changement du côté de
stationnement
Le système est configuré pour re‐
chercher par défaut des emplace‐ ments de stationnement du côté pas‐
sager. Pour détecter des emplace‐
ments de stationnement côté conduc‐
teur, activer le clignotant côté con‐
ducteur pendant la durée de la re‐
cherche.
Dès que le clignotant est arrêté, le
système recherche à nouveau les
emplacements de stationnement côté passager.
Priorités d'affichage
Après avoir activé le système avancé
d'assistance au stationnement, un
message apparaît au centre d'infor‐
mations du conducteur. L'indication
de système avancé d'assistance au
stationnement affichée sur le centre
d'informations du conducteur peut
être interrompue par les messages
véhicule ayant une plus grande prio‐
rité. Pour faire à nouveau apparaître
les instructions du système avancé
d'assistance au stationnement et
poursuivre la manœuvre de station‐nement, approuver le message en
appuyant sur le bouton SET/CLR du
levier de clignotant.
Désactivation
Le système est désactivé :
■ en poussant le bouton D pendant
environ une seconde ;
■ en terminant avec succès la ma‐ nœuvre de stationnement ;
■ en roulant à plus de 30 km/h ;
■ en coupant le contact.
La désactivation par le conducteur ou
par le système pendant la manœuvre
sera affichée par Stationnement
désactivé dans le centre d'informa‐
tions du conducteur.
Défaillance
Un message apparaît dans le centre
d'informations du conducteur quand :
■ une défaillance est présente dans le système,
■ le conducteur n'effectue pas avec succès l'ensemble de la manœuvrede stationnement,
■ le système n'est pas opérationnel.

176Conduite et utilisation
Si un objet est détecté pendant lesinstructions de stationnement, Arrêt
est affiché dans le centre d'informa‐
tions du conducteur. Si l'objet dispa‐
raît, la manœuvre de stationnement
se poursuit. Si l'objet n'est pas en‐
levé, le système est désactivé. Ap‐
puyer sur le bouton D pendant en‐
viron une seconde pour activer le sys‐
tème et rechercher un nouvel empla‐
cement de stationnement.
Remarques de base sur lessystèmes d'aide au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de pa‐
rasites peuvent, dans des condi‐
tions particulières, empêcher le
système de reconnaître des obs‐
tacles.
Une attention particulière doit être
accordée aux obstacles bas qui peuvent endommager la partie in‐férieure du pare-chocs.Avertissement
Les performances du système
peuvent être dégradées par la pré‐
sence de glace ou de neige, par
ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent être réduites en raison de la
charge élevée.
Des conditions particulières s'ap‐
pliquent si des véhicules plus
hauts sont impliqués dans la situa‐ tion de stationnement (par exem‐
ple des véhicules tout-terrain, des
monospaces, des bus, des camp‐
ing-cars, des caravanes et des ca‐
mions). L'identification d'objet et
l'indication de distance correcte
dans la partie supérieure de ces
véhicules ne peuvent pas être ga‐ ranties.
Des objets offrant une section
transversale de réflexion fort
étroite, tels que des objets étroits
ou des matériaux souples, peu‐
vent ne pas être détectés par le
système.
L'aide au stationnement et le sys‐
tème avancé d'assistance au sta‐
tionnement ne détectent pas les
objets en dehors de la plage de
détection.
Remarque
Le système d'aide au stationnement
détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Il peut arriver que le capteur détecte
un objet qui n'existe pas (écho para‐ site), en raison de perturbations ex‐
ternes acoustiques ou mécaniques.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace de
stationnement après avoir com‐
mencé la manœuvre de stationne‐
ment en créneau.

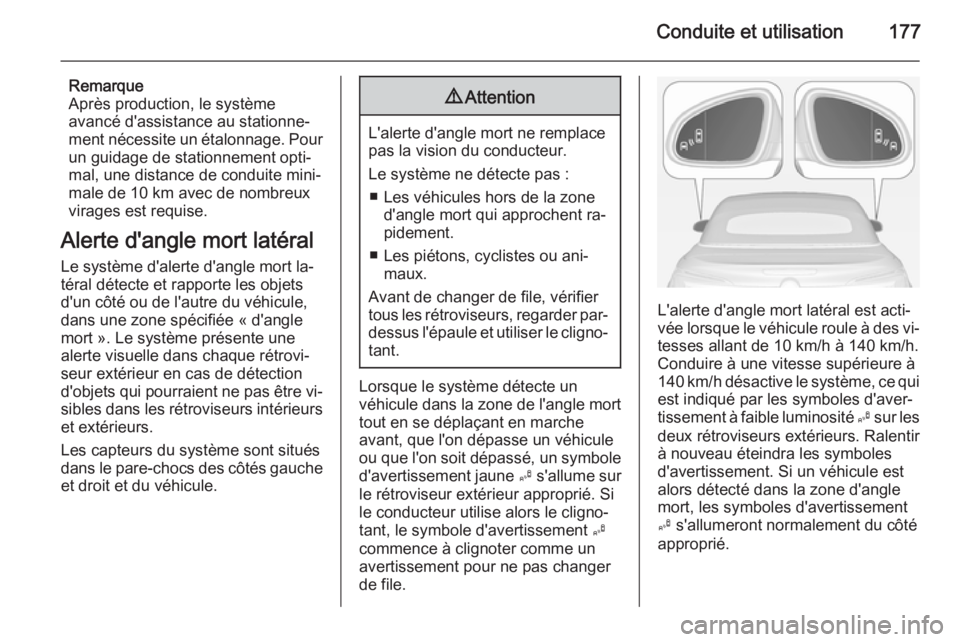

Conduite et utilisation177
Remarque
Après production, le système
avancé d'assistance au stationne‐
ment nécessite un étalonnage. Pour un guidage de stationnement opti‐
mal, une distance de conduite mini‐
male de 10 km avec de nombreux
virages est requise.
Alerte d'angle mort latéral Le système d'alerte d'angle mort la‐
téral détecte et rapporte les objets
d'un côté ou de l'autre du véhicule,
dans une zone spécifiée « d'angle
mort ». Le système présente une
alerte visuelle dans chaque rétrovi‐
seur extérieur en cas de détection
d'objets qui pourraient ne pas être vi‐ sibles dans les rétroviseurs intérieurs
et extérieurs.
Les capteurs du système sont situés
dans le pare-chocs des côtés gauche
et droit et du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas : ■ Les véhicules hors de la zone d'angle mort qui approchent ra‐
pidement.
■ Les piétons, cyclistes ou ani‐ maux.
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur approprié. Si
le conducteur utilise alors le cligno‐
tant, le symbole d'avertissement B
commence à clignoter comme un
avertissement pour ne pas changer
de file.
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des vi‐
tesses allant de 10 km/h à 140 km/h.
Conduire à une vitesse supérieure à
140 km/h désactive le système, ce qui
est indiqué par les symboles d'aver‐
tissement à faible luminosité B sur les
deux rétroviseurs extérieurs. Ralentir à nouveau éteindra les symboles
d'avertissement. Si un véhicule est
alors détecté dans la zone d'angle
mort, les symboles d'avertissement
B s'allumeront normalement du côté
approprié.

178Conduite et utilisation
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le
système est en fonctionnement.
Le système peut être activé ou dés‐
activé dans le menu Réglages de l'af‐
fichage d'informations, personnalisa‐
tion du véhicule 3 111.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection Le capteur du système couvre une
zone d'environ 3 mètres des deux cô‐
tés du véhicule. Cette zone démarre
à chaque rétroviseur et s'étend envi‐
ron jusqu'à 3 mètres vers l'arrière. La
hauteur de la zone est environ entre
0,5 mètre et 2 mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque.
L'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐ res comme les glissières de sécurité,
les poteaux, les bordures de trottoir,les murs et les poutres. Les véhicules garés ou les véhicules dans le sens
inverse ne sont pas détectés.
Défaillance Des alertes manquées occasionnel‐
les peuvent se produire dans des cir‐
constances normales.
L'alerte d'angle mort latéral ne fonc‐
tionne pas lorsque les coins gauche
ou droit du pare-chocs arrière sont re‐
couverts de boue, saletés, neige, gel
ou neige fondue. Instructions de net‐
toyage 3 238.
Dans le cas d'une défaillance dans le système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du con‐
ducteur. Prendre contact avec un ate‐
lier.
Caméra arrière La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations en couleur.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier la
zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐
rière est engagée.

Conduite et utilisation179
Fonctionnement
La caméra est montée entre les lam‐
pes d'éclairage de la plaque d'imma‐
triculation et a un angle de vision de
130°.
La zone affichée par la caméra est li‐ mitée. La distance de l'image qui s'af‐
fiche sur l'écran est différente de la
distance réelle.
Symboles d'avertissement
Les symboles d'avertissement sont
indiqués sous la forme de triangles
9 sur l'image et représentent les obs‐
tacles détectés par les capteurs ar‐
rière du système avancé d'assistance au stationnement.
En outre, 9 s'affiche sur la ligne su‐
périeure de l'affichage d'informations
avec un avertissement de contrôle
des alentours du véhicule.
La ligne supérieure de l'écran peut
être effacée en appuyant sur le bou‐ ton multifonction.
Réglages d'affichage
La luminosité peut être réglée avec
les boutons haut/bas du bouton mul‐
tifonction.
Le contraste peut être réglé avec les
boutons gauche/droit du bouton mul‐
tifonction.

180Conduite et utilisation
Désactivation
La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est dépassée ou si la marche arrière n'estplus engagée pendant environ
10 secondes.
La caméra arrière peut être activée
ou désactivée dans le menu
Réglages de l'affichage d'informa‐
tions. Personnalisation du véhicule
3 111.
Défaillance Les messages de défaillance sont af‐fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
■ la zone alentour est sombre,
■ le soleil ou le faisceau des phares brille directement dans la lentille de
la caméra,
■ du gel, de la neige, boue ou tout autre matériau recouvre la lentille
de la caméra. Nettoyer la lentille, la rincer à l'eau et l'essuyer avec un
chiffon doux,■ l'arrière du véhicule est accidenté,
■ il y a des changements de tempé‐ rature extrêmes.
Assistant pour les
panneaux de signalisation
Fonctionnement
L'assistant de détection des pan‐ neaux routiers détecte les panneaux
routiers déterminés via une caméra à l'avant et les affiche dans le centre
d'informations du conducteur.
Les panneaux routiers qui seront dé‐
tectés sont :
Panneaux de limitation et d'interdic‐ tion de dépasser ■ limitation de vitesse ;
■ interdiction de dépasser ;
■ fin de limitation de vitesse ;
■ fin d'interdiction de dépasser.Panneaux routiers
Début et fin :
■ d'autoroutes
■ de routes
■ de ruesAjout de panneaux ■ conseils supplémentaires sur les panneaux de circulation
■ restriction quant à l'emploi d'une re‐
morque
■ avertissement chaussée humide
■ avertissement gel
■ flèches de direction
Les panneaux de limitation de vitesse
sont affichés sur le centre d'informa‐
tions du conducteur jusqu'à ce que le

Conduite et utilisation181
panneau de limitation de vitesse sui‐
vant soit détecté ou jusqu'à la fin de
la période définie d'affichage de
panneau.
Des combinaisons de plusieurs pan‐
neaux dans l'affichage sont possi‐
bles.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau ajouté
détecté que le système n'a pas pu re‐
connaître.
Le système est actif jusqu'à une vi‐
tesse de 200 km/h, en fonction des
conditions d'éclairement. La nuit, le
système est actif jusqu'à une vitesse
de 160 km/h.
Dès que la vitesse descend sous
55 km/h, l'affichage est réinitialisé et
le contenu de la page de panneau
routier est effacé, par ex. à l'entrée d'une zone urbaine. La prochaine in‐
dication de vitesse reconnue sera af‐
fichée.
Indication sur l'affichage
Les panneaux routiers sont affichés
sur la page Détection des panneaux
routiers sur le centre d'informations
du conducteur, en sélectionnant avec la roue moletée de la manette des cli‐ gnotants 3 101.
Quand une autre fonction a été sé‐
lectionnée dans le menu du centre
d'informations du conducteur et que la page Détection des panneaux
routiers est à nouveau choisie, le der‐
nier panneau routier reconnu sera af‐
fiché.

182Conduite et utilisation
Après qu'une page de panneaux rou‐
tiers ait été effacée par le système, le symbole suivant est affiché :
Le contenu de la page des panneauxroutiers est également effacé en rou‐
lant quand le bouton SET/CLR de la
manette des clignotants est enfoncé
pendant plus longtemps.
Fonction de surimpression
Les panneaux de limitation de vitesse
et d'interdiction de dépasser sont af‐
fichés en surimpression sur chaque page dans le centre d'informations du
conducteur.La fonction de surimpression peut
être désactivée sur la page des pan‐
neaux routiers en appuyant sur le
bouton SET/CLR de la manette des
clignotants.
