2014.5 OPEL ASTRA J Ohjekirja (in Finnish)

Ilmastointi151IlmastointiIlmastointijärjestelmät................151
Tuuletussuulakkeet ....................158
Ylläpito ....................................... 159Ilmastointijärjestelmät
Lämmitys- ja
tuuletusjärjestelmä
Säätimet seuraaville: ■ Lämpötila
■ Ilman suuntaus
■ Puhaltimen nopeus
■ Kuivaus ja sulatus
Takalasin lämmitin Ü 3 35.
Lämpötila
Punainen=LämmintäSininen=KylmääLämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Ilman suuntauss=tuulilasiin ja etusivuikkunoihinM=pään korkeudelle säädettävien
tuuletussuulakkeiden kauttaK=jalkatilaan
Kaikki yhdistelmät ovat mahdollisia.
Puhaltimen nopeus
Säädä ilman virtausta kytkemällä pu‐
hallin haluamallesi nopeudelle.

152Ilmastointi
Kuivaus ja sulatus
■Paina painiketta V: puhallin kyt‐
keytyy automaattisesti suurem‐
malle nopeudelle, ilma suunnataan
tuulilasille.
■ Aseta lämpötila korkeimmilleen.
■ Kytke takalasin lämmitin Ü toimin‐
taan.
■ Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
Ilmastointilaite
Lämmitys- ja tuuletusjärjestelmän li‐
säksi ilmastointilaitteessa on sääti‐
met seuraavia toimintoja varten:
n=jäähdytys4=sisäkierto
Istuinlämmitys ß 3 46, Lämmitettävä
ohjauspyörä * 3 101.
Jäähdytys n
Kytke jäähdytys päälle painamalla
n-
painiketta. Aktivointi osoitetaan pai‐
nikkeessa olevalla LED-valolla. Jääh‐
dytys on toiminnassa vain moottorin
käydessä ja ilmastoinnin puhaltimen
ollessa toiminnassa.
Kytke jäähdytys pois päältä paina‐
malla n-painiketta uudelleen.
Ilmastointilaite jäähdyttää ja kuivaa il‐ maa heti, kun ulkolämpötila on hie‐man jäätymispisteen yläpuolella.
Siksi ilmasta saattaa tiivistyä kon‐
denssivettä, joka vuotaa auton alle.

Ilmastointi153

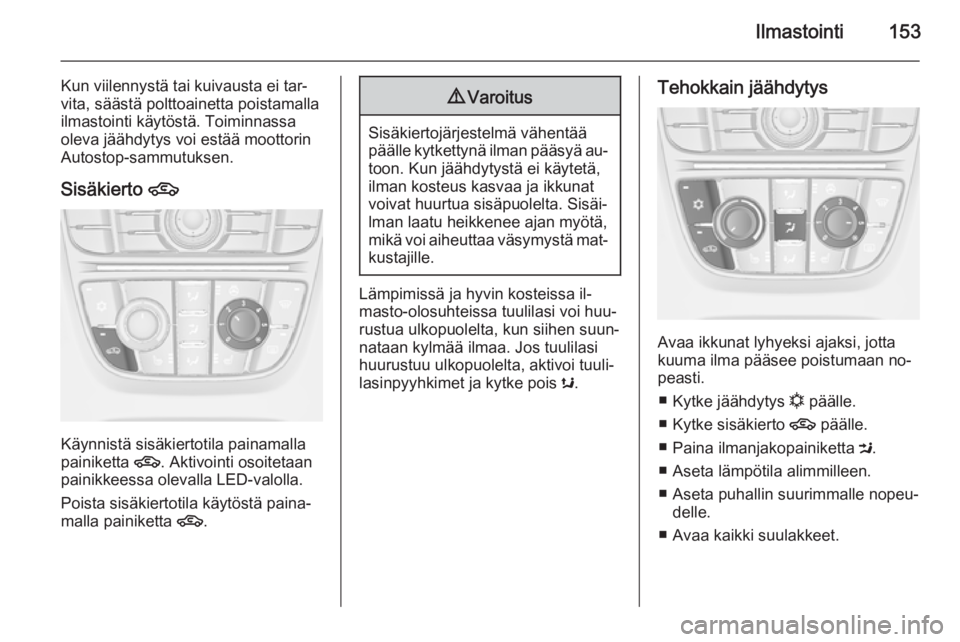

Kun viilennystä tai kuivausta ei tar‐
vita, säästä polttoainetta poistamalla
ilmastointi käytöstä. Toiminnassa
oleva jäähdytys voi estää moottorin
Autostop-sammutuksen.
Sisäkierto 4
Käynnistä sisäkiertotila painamalla
painiketta 4. Aktivointi osoitetaan
painikkeessa olevalla LED-valolla.
Poista sisäkiertotila käytöstä paina‐
malla painiketta 4.
9Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐ toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat
voivat huurtua sisäpuolelta. Sisäi‐
lman laatu heikkenee ajan myötä,
mikä voi aiheuttaa väsymystä mat‐ kustajille.
Lämpimissä ja hyvin kosteissa il‐
masto-olosuhteissa tuulilasi voi huu‐
rustua ulkopuolelta, kun siihen suun‐ nataan kylmää ilmaa. Jos tuulilasi
huurustuu ulkopuolelta, aktivoi tuuli‐
lasinpyyhkimet ja kytke pois s.
Tehokkain jäähdytys
Avaa ikkunat lyhyeksi ajaksi, jotta
kuuma ilma pääsee poistumaan no‐
peasti.
■ Kytke jäähdytys n päälle.
■ Kytke sisäkierto 4 päälle.
■ Paina ilmanjakopainiketta M.
■ Aseta lämpötila alimmilleen.
■ Aseta puhallin suurimmalle nopeu‐ delle.
■ Avaa kaikki suulakkeet.

154Ilmastointi
Ikkunoiden kuivaus ja
sulatus V
■
Paina painiketta V: puhallin kyt‐
keytyy automaattisesti suurem‐
malle nopeudelle, ilma suunnataan
tuulilasille.
■ Kytke jäähdytys n päälle.
■ Aseta lämpötila korkeimmilleen.
■ Kytke takalasin lämmitin Ü toimin‐
taan.
■ Avaa sivusuulakkeet ja suuntaa ne sivuikkunoihin.
Huomautus
Jos V-painiketta painetaan moot‐
torin käydessä, Autostop-toiminto
on estettynä kunnes V-painiketta
painetaan uudelleen.
Jos V-painiketta painetaan moot‐
torin ollessa Autostop-tilassa, moot‐
tori käynnistyy uudelleen automaat‐ tisesti.
Stop-start-järjestelmä 3 163.
Elektroninen ilmastointiau‐
tomatiikka
Kaksivyöhykkeinen ilmastointi mah‐
dollistaa eri lämpötilasäädöt kuljetta‐
jan ja etumatkustajan puolella.
Automaattisessa tilassa lämpötilaa,
puhaltimen nopeutta ja ilman jakoa
säädetään automaattisesti.
Säätimet seuraaville:
■ Lämpötila kuljettajan puolella
■ Ilman suuntaus
■ Puhaltimen nopeus
■ Lämpötila etumatkustajan puolella
n=jäähdytysAUTO=automaattitoiminta4=käsivalintainen ilman sisä‐
kiertoV=kuivaus ja sulatus
Takalasin lämmitys Ü 3 35, Istuin‐
lämmitys ß 3 46, Lämmitettävä oh‐
jauspyörä * 3 101.

Ilmastointi155
Jokainen asetuksiin tehty muutos
näytetään muutaman sekunnin ajan infonäytössä.
Elektroninen ilmastointiautomatiikka on toimintavalmiina vain moottorin
käydessä.
Automaattitoiminta AUTO
Perussäätö parhaimman mukavuu‐
den saamiseksi:
■ Paina AUTO-painiketta, ilman‐
suuntaus ja puhaltimen nopeus
säätyvät automaattisesti.
■ Avaa kaikki tuuletussuulakkeet il‐ man jaon optimoimiseksi auto‐
maattisessa tilassa.
■ Paina n kytkeäksesi päälle opti‐
maalisen jäähdytyksen ja kuivauk‐
sen. Aktivointi osoitetaan painik‐
keessa olevalla LED-valolla.
■ Aseta kuljettajan ja etumatkustajan
esivalitut lämpötilat vasemmalla ja
oikealla kiertosäätimellä. Suositeltu lämpötila on 22 °C.
Puhaltimen nopeuden säätöä auto‐ maattitilassa voidaan muuttaa vali‐
kossa Asetukset .
Auton räätälöinti 3 133.
Lämpötilan esivalinta Aseta lämpötilat haluttuun arvoon.

156Ilmastointi
Jos minimilämpötila Lo on asetettu, il‐
mastointijärjestelmä toimii suurim‐
malla jäähdytysteholla, jos jäähdytys
n kytketään päälle.
Jos enimmäislämpötila Hi asetetaan,
ilmastointilaite käy suurimmalla läm‐
mitysteholla.
Huomautus
Jos n on käytössä, ohjaamoon ase‐
tetun lämpötilan alentaminen voi ai‐
heuttaa moottorin käynnistymisen
Autostop-tilasta tai estää Autostop-
toiminnon.
Ikkunoiden kuivaus ja
sulatus V■
Paina painiketta V. Aktivointi osoi‐
tetaan painikkeessa olevalla LED-
valolla.
■ Paina jäähdytyspainiketta n. Akti‐
vointi osoitetaan painikkeessa ole‐
valla LED-valolla.
■ Lämpötila ja ilman suuntaus sääty‐ vät automaattisesti ja puhallin toimiisuurella nopeudella.
■ Kytke takalasin lämmitin Ü toimin‐
taan.
■ Edelliseen tilaan palaaminen: paina V, automaattitoimintaan pa‐
laaminen: paina AUTO.
Takalasin automaattisen lämmityk‐
sen asetusta voidaan muuttaa
infonäytön valikossa Asetukset. Au‐
ton räätälöinti 3 133.
Huomautus
Jos V-painiketta painetaan moot‐
torin käydessä, Autostop-toiminto
on estettynä kunnes V-painiketta
painetaan uudelleen.
Jos V-painiketta painetaan moot‐
torin ollessa Autostop-tilassa, moot‐
tori käynnistyy uudelleen automaat‐
tisesti.Stop-start-järjestelmä 3 163.
Manuaaliset asetukset
Ilmastointilaitteen asetuksia voidaan
muuttaa käyttämällä painikkeita ja
kiertosäätimiä seuraavasti. Asetuk‐
sen muuttaminen poistaa automaatti‐ tilan käytöstä.
Puhaltimen nopeus Z
Voit pienentää puhaltimen nopeutta
painamalla alempaa painiketta tai
suurentaa nopeutta painamalla ylem‐ pää painiketta kuvassa esitetyllä ta‐
valla. Puhaltimen nopeus osoitetaan näytössä olevien lohkojen määrällä.

Ilmastointi157
Alemman painikkeen pitkä painallus:
puhallin ja jäähdytys kytkeytyvät pois
päältä.
Ylemmän painikkeen pitkä painallus:
puhallin toimii enimmäisnopeudella.
Palaaminen automaattitoimintaan:
Paina painiketta AUTO.
Ilman suuntaus s, M , K
Paina soveltuvaa painiketta haluttua
säätöä varten. Aktivointi osoitetaan
painikkeessa olevalla LED-valolla.
s=tuulilasiin ja etusivuikkunoihin.M=pään korkeudelle säädettävien
tuuletussuulakkeiden kauttaK=jalkatilaan.
Kaikki yhdistelmät ovat mahdollisia.
Paluu automaattiseen ilman suun‐
taukseen: paina painiketta AUTO.
Jäähdytys n
Kytke jäähdytys päälle painamalla
n-
painiketta. Aktivointi osoitetaan pai‐
nikkeessa olevalla LED-valolla. Jääh‐
dytys on toiminnassa vain moottorin
käydessä ja ilmastoinnin puhaltimen
ollessa toiminnassa.
Kytke jäähdytys pois päältä paina‐
malla n-painiketta uudelleen.
Ilmastointilaite jäähdyttää ilmaa ja
poistaa siitä kosteutta tietystä ulko‐
lämpötilasta alkaen. Siksi ilmasta
saattaa tiivistyä kondenssivettä, joka
vuotaa auton alle.
Kun viilennystä tai kuivausta ei tar‐
vita, säästä polttoainetta poistamalla
ilmastointi käytöstä. Kun jäähdytys on kytketty pois, lämmityksen ja ilmas‐
toinnin ohjausjärjestelmä ei pyydä
käynnistämään moottoria uudestaan
Autostop-toiminnon aikana. Poik‐
keus: jos huurteenpoistojärjestelmä on aktivoitu ja ulkolämpötila yli 0 °C,
järjestelmä pyytää uudelleenkäynnis‐
tyksen.
Näytössä näkyy ACON jäähdytyksen
ollessa toiminnassa tai ACOFF jääh‐
dytyksen ollessa poissa päältä.
Jäähdytyksen päälle- tai poiskytken‐
tää moottorin käynnistämisen jälkeen
voidaan muuttaa infonäytön vali‐
kossa Asetukset . Auton räätälöinti
3 133.

158Ilmastointi
Ilman sisäkiertotila 4
Käynnistä sisäkiertotila painamalla
painiketta 4. Aktivointi osoitetaan
painikkeessa olevalla LED-valolla.
Poista sisäkiertotila käytöstä paina‐
malla painiketta 4.
9Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä au‐ toon. Kun jäähdytystä ei käytetä,
ilman kosteus kasvaa ja ikkunat
voivat huurtua sisäpuolelta. Sisäi‐
lman laatu heikkenee ajan myötä,
mikä voi aiheuttaa väsymystä mat‐ kustajille.
Lämpimissä ja hyvin kosteissa il‐
masto-olosuhteissa tuulilasi voi huu‐
rustua ulkopuolelta, kun siihen suun‐ nataan kylmää ilmaa. Jos tuulilasi
huurustuu ulkopuolelta, aktivoi tuuli‐
lasinpyyhkimet ja kytke pois s.
Perusasetukset Joitakin asetuksia voidaan muuttaa
infonäytön valikossa Asetukset. Au‐
ton räätälöinti 3 133.
Lisälämmitin
Ilman lämmitin Quickheat on sähkötoiminen lisäil‐
manlämmitin, joka lämmittää auton
sisätilat automaattisesti nopeammin.
Tuuletussuulakkeet
Säädettävät
tuuletussuulakkeet Ainakin yhden tuuletussuulakkeen tu‐
lee olla auki jäähdytyksen ollessa
käytössä.
Avaa suulake kääntämällä säätöpyö‐
rää kohti suurempaa W-symbolia.
Säädä suulakkeesta tulevan ilman
määrää kääntämällä säätöpyörää.
