Oppbevaring og transport63
Trykk på knappen for å ta ut rammentil koppholderen. Rammen kan opp‐
bevares i hanskerommet.
Det finnes et oppbevaringsrom til un‐
der den midtre hyllen. Fell opp den
midtre hyllen, og lås den i loddrett stil‐ ling. Rammen til koppholderen kan
settes inn for oppbevaring av flasker.
Bakre konsoll
Trekk ut skuffen.
Merk
Må ikke brukes til aske eller glø‐
dende gjenstander.
Sykkelstativ bak
Sykkelstativ bak for to sykler
Med sykkelstativet bak (Flex-Fix-sy‐
stem) kan sykler festes på en uttrekk‐
bar holder som er integrert i bilgulvet. Transport av andre gjenstander er
ikke tillatt.
Maksimal belastning for sykkelstati‐
vet bak er 40 kg. Maksimal belastning per sykkel er 20 kg.
Akselavstanden på en sykkel må ikke
overskride 1,15 meter. Ellers vil det ikke være mulig å feste sykkelen sik‐
kert.

64Oppbevaring og transport
Når stativet ikke er i bruk, må det sky‐
ves tilbake og inn i bilgulvet.
Det må ikke finnes noen gjenstander
på syklene som kan løsne under
transport.Merk
Fest ikke sykler med karbonpeda‐ ler på sykkelholdere. Syklene kan
skades.
Trekke ut
Åpne bakluken.
9 Advarsel
Ingen må befinne seg i uttrek‐
kingssonen til festestativet bak.
Fare for personskader.
Trekk utløserspaken opp. Systemet
utløses og skyves raskt ut av støt‐
fangeren.
Trekk sykkelstativet helt ut til du hører
at det festes.
Forviss deg om at det ikke er mulig å
skyve inn sykkelstativet uten å trekke i utløserspaken igjen.9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke
feste noe til det, men skyve det til‐
bake. Søk hjelp hos et verksted.
Montere baklyktene

Oppbevaring og transport65
Ta først den bakre (1), deretter den
fremre ( 2) baklykten ut av utsparin‐
gen.
Åpne lyspæreholderen bak på bak‐
lykten helt.
Trykk ned klemspaken og skyv lam‐ peholderen inn i holderen til den låses
fast.
Utfør denne prosedyren på begge baklyktene.Kontroller plasseringen av ledningen
og lyset for å forvisse om at de er riktig montert og sikkert festet.

66Oppbevaring og transport
Låse det bakre sykkelstativet
Drei først den høyre klemspaken (1),
og deretter den venstre klemspaken
( 2 ), til du merker motstand.
Sykkelstativet bak låses når klems‐
pakene dreies ca. 50 grader. Hvis det ikke er låst, kan ikke sikkerheten ga‐
ranteres.
Les dette
Lukk bakluken.
Felle ut pedalarmutsparingene
Fell opp den ene eller begge pedalar‐
mutsparingene til den diagonale støt‐
ten går i inngrep.

Oppbevaring og transport67
Fjern pedalarmfestene fra pedalar‐
mutsparingene.
Tilpasse det bakre sykkelstativet til en
sykkel
Trykk på utløserspaken, og trekk ut
hjulutsparingene.
Trykk utløserspaken på festestrop‐
pen, og fjern festestroppen.
Forberede sykkelen for feste på
stativet
Les dette
Den maksimale bredden for peda‐
larmen er 38,3 mm og den maksi‐
male dybden er 14,4 mm.
Drei den venstre pedalen (uten kje‐
detannhjul) loddrett nedover. Peda‐
len på venstre pedalarm må stå vann‐ rett.
Den forreste sykkelen må forhjulet vendt mot venstre.

68Oppbevaring og transport
Den bakerste sykkelen må forhjulet
vendt mot høyre.
Feste en sykkel på det bakre
sykkelstativet
Tilpass den justerbare pedalarmen‐
heten til fremspringet til pedalarmen
med dreiespaken på pedalarmutspa‐ ringen.
Løsne pedalarmen helt (posisjon 5)
hvis sykkelen har rette pedalarmer.
Skru pedalarmenheten helt inn (posi‐ sjon 1) hvis sykkelen har bøyde pe‐
dalarmer.
Sett på sykkelen. Pedalarmen må
plasseres i åpningen i pedalarmuts‐
paringen som vist på bildet.Merk
Pass på at ikke pedalen berører
overflaten til stativet bak. Det kan føre til at pedalarmen skades un‐
der transport.
Sett pedalarmfestet i det ytre sporet til
hver av pedalarmutsparingene oven‐
fra, og skyv det ned minst til det står
under hakket.

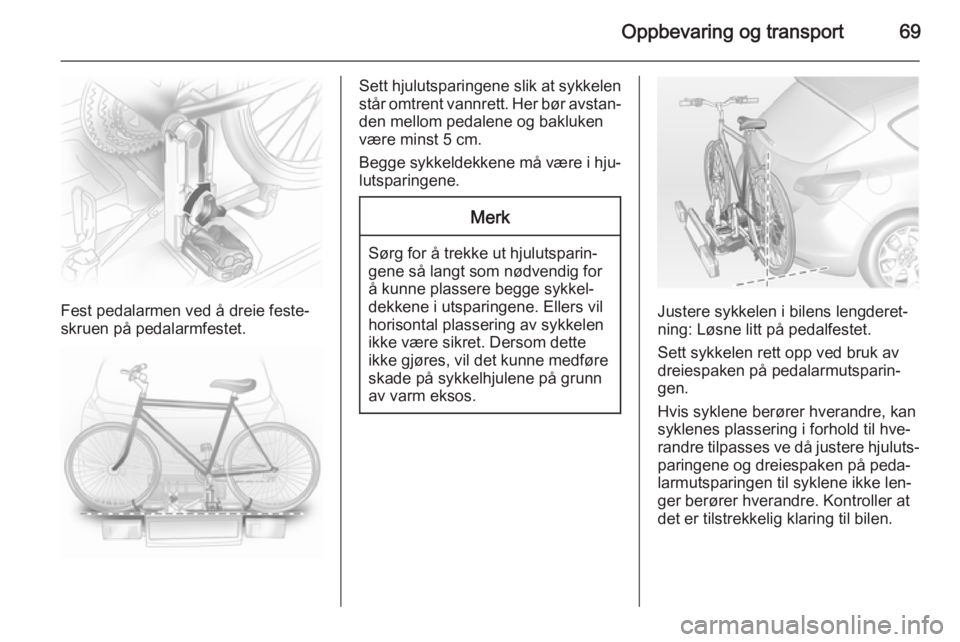

Oppbevaring og transport69
Fest pedalarmen ved å dreie feste‐
skruen på pedalarmfestet.
Sett hjulutsparingene slik at sykkelen
står omtrent vannrett. Her bør avstan‐
den mellom pedalene og bakluken
være minst 5 cm.
Begge sykkeldekkene må være i hju‐
lutsparingene.Merk
Sørg for å trekke ut hjulutsparin‐
gene så langt som nødvendig for
å kunne plassere begge sykkel‐
dekkene i utsparingene. Ellers vil
horisontal plassering av sykkelen ikke være sikret. Dersom dette
ikke gjøres, vil det kunne medføre skade på sykkelhjulene på grunn
av varm eksos.
Justere sykkelen i bilens lengderet‐
ning: Løsne litt på pedalfestet.
Sett sykkelen rett opp ved bruk av
dreiespaken på pedalarmutsparin‐
gen.
Hvis syklene berører hverandre, kan
syklenes plassering i forhold til hve‐
randre tilpasses ve då justere hjuluts‐
paringene og dreiespaken på peda‐
larmutsparingen til syklene ikke len‐ ger berører hverandre. Kontroller at
det er tilstrekkelig klaring til bilen.

70Oppbevaring og transport
Stram festeskruen for pedallager‐
festet til maksimumspunktet for hånd.
Fest begge sykkelhjulfordypningene
med stroppfester.
Kontroller at sykkelen er ordentlig fes‐
tet.
Merk
Pass på at avstanden mellom syk‐ kelen og bilen er minst 5 cm. Ved
behov løsnes håndtak og sveiver
på siden.
Innstillingene for hjulutsparingene og på dreiespaken på pedalarmutsparin‐
gen bør noteres og lagres for hver en‐
kelt sykkel. Riktig forhåndsinnstilling
gjør det lettere å sette på syklene
igjen.
Det anbefales å feste et varselskilt på
bakre sykkel for å øke synbarheten.
Fjerne en sykkel på fra det bakre
sykkelstativet
Løsne festestroppene på begge syk‐
keldekkene.
Hold på sykkelen, løsne festeskruen
for pedallagerfestet og løft pedalla‐
gerfestet for å fjerne det.
