2014.5 OPEL ASTRA J Instruksjonsbok

Pleie av bilen231Blinklys foran
5-dørs kombi, 4-dørs kombi,
Sports tourer
1. Løsne begge lokkene med en skrutrekker i det markerte områ‐
det.
2. Løsne begge skruene og fjern ly‐ senheten fra støtfangeren.
3. Løsne lyspærekontakten fra re‐flektoren ved å trykke på begge
festeknastene.
4. Løsne kontakten fra lyspærekon‐ takten ved å trykke på festeknas‐
ten.
5. Ta ut og skift lyspærekontakten sammen med lyspæren.
6. Sett lyspæreholderen i reflektoren
og fest kontaktholderen.
7. Sett lysenheten i støtfangere og trekk til begge skruene.
8. Lukk begge lokkene.

232Pleie av bilen
5-dørs kombi, 4-dørs kombi, Sports
tourer med Sport/GSi støtfanger
foran
Lyspærene er tilgjengelige fra under‐
siden av bilen.
1. Løsne fjærklipset, og drei det bak‐
over.
2. Trekk lyspærekontakten med lys‐ pæren ut av reflektoren.
3. Løsne lyspæreholderen fra kon‐takten ved å trykke på festeknas‐
ten.
4. Ta ut og skift lyspærekontakten sammen med lyspæren.
5. Fest kontakten.
6. Sett lyspærekontakten i reflekto‐ ren.
7. Drei fjærklipset forover, og løsne det.
3-dørs kombi
1. Skru dekselet (1) mot urviseren,og ta det av.

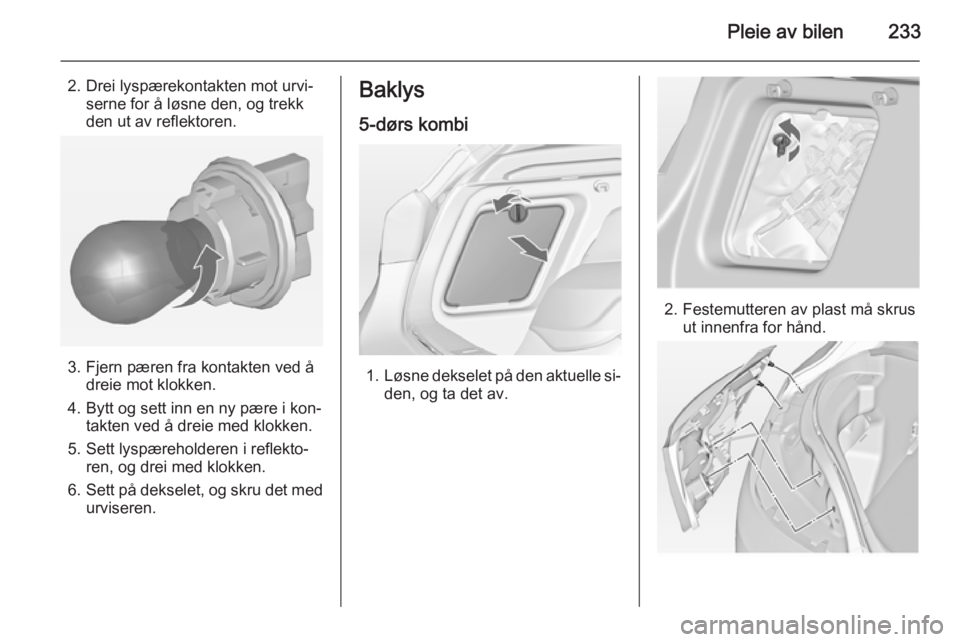

Pleie av bilen233
2. Drei lyspærekontakten mot urvi‐serne for å løsne den, og trekk
den ut av reflektoren.
3. Fjern pæren fra kontakten ved å dreie mot klokken.
4. Bytt og sett inn en ny pære i kon‐ takten ved å dreie med klokken.
5. Sett lyspæreholderen i reflekto‐ ren, og drei med klokken.
6. Sett på dekselet, og skru det med
urviseren.
Baklys
5-dørs kombi
1. Løsne dekselet på den aktuelle si‐
den, og ta det av.
2. Festemutteren av plast må skrus ut innenfra for hånd.

234Pleie av bilen
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av. Kon‐troller at ledningsføringen holder
seg på plass.
4. Løsne ledningen fra festet.
5. Løsne ledningsstøpselet fra lys‐ pæreholderen.
6. Skru løs de tre skruene med en skrutrekker, og fjern pæreholde‐
ren fra lysenheten.
7. Fjern og skift ut pæren ved å trekke eller skyve pæren litt inn i
kontakten og dreie den mot urvi‐
seren:
Baklys ( 1)
Bremselys ( 2)
Pære til blinklys ( 3)
8. Sett lyspæreholderen inn i baklys‐
enheten, og skru den på plass.
Koble til ledningspluggen, og
trykk ledninger inn i festet. Sett ly‐
senheten med festepinnene inn i
utsparingene i karosseriet og
stram festemutteren fra innsiden
av bagasjerommet.
Lukk dekselet, og fest det.
Lysenhet i bakluken
1. Åpne bakluken og ta av dekselet og solgardindekslene på den ak‐
tuelle siden.
2. Skru løs og ta ut de tre skruene. 3. Demonter lysenheten. Kontroller at ledningsføringen holder seg på
plass.

Pleie av bilen235
4. Trykk på festeknasten, og fjernlyspæreholderen fra lysenheten.
5. Fjern og skift ut pæren ved å trekke eller skyve pæren litt inn i
kontakten og dreie den mot urvi‐
seren:
Baklys ( 1)
Tåkebaklys/ryggelys ( 2), av‐
hengig av side
6. Sett lyspæreholderen i baklysen‐ heten. Fest lysenheten på baklu‐
ken og stram skruene fra innsi‐
den. Fest alle dekslene.
4-dørs kombi
1. Ta av dekselet på den aktuelle si‐
den.
2. To festemuttere av plast må skrus
ut innenfra for hånd.

236Pleie av bilen
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av. Kon‐troller at ledningsføringen holder
seg på plass.
4. Løsne ledningsstøpselet fra lys‐ pæreholderen.
5. Fjern lyspæreholderen ved å dreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Lyspære til baklys/bremselys ( 1)
Pære til blinklys ( 2)
6. Sett inn pæreholderen og vri med
klokken. Koble til ledningsstøpse‐ let. Sett lysenheten med festepin‐ nene inn i utsparingene i karosse‐
riet og stram festemutrene fra inn‐
siden av bagasjerommet. Fest
deksel.
Lysenhet i bakluken
1. Åpne bakluken og fjern dekselet på den aktuelle siden.
2. Fjern lyspæreholderen ved ådreie og skift ut pæren ved å
trekke eller skyve pæren litt inn i
sokkelen og dreie den mot urvi‐
serne:
Baklys ( 1)
Tåkebaklys/ryggelys ( 2), av‐
hengig av side
3. Sett inn pæreholderen og vri med
klokken. Fest deksel.

Pleie av bilen237
Sports Tourer
1. Fell ned og ta av solgardinen påvenstre side.
2.Ta av dekselet på den aktuelle si‐
den.
3. To festemuttere av plast må skrus
ut innenfra for hånd.
4. Trekk baklysenheten forsiktig ut av utsparingen, og ta den av. Kon‐troller at ledningsføringen holder
seg på plass.
5. Løsne ledningsstøpselet fra lys‐ pæreholderen.
6. Fjern lyspæreholderen ved å dreie den mot urviserne og skift utpæren ved å trekke eller skyve
lyspæren litt inn i sokkelen og
dreie den mot urviserne:
Baklys ( 1 + 2)
Pære til blinklys ( 3)
Bremselys ( 4)

238Pleie av bilen
7. Koble til ledningspluggen, ogtrykk ledninger inn i festet. Sett ly‐
senheten med festepinnene inn i
utsparingene i karosseriet og
stram festemutrene fra innsiden
av bagasjerommet. Fest deksel.
Ved monteringen trykkes solgar‐
dinen på venstre side inn i gum‐
mifôringene for oppnå full feste‐
kraft.
Lysenhet i bakluken
1. Åpne bakluken og fjern solgardin‐
dekslene på den aktuelle siden.
2. Skru løs og ta ut skruene.
3. Demonter baklysenheten og løsne ledningsstøpselet fra lys‐
pæreholderen.
4. Fjern lyspæreholderen ved å dreie den mot urviserne og skift utpæren ved å trekke eller skyve
lyspæren litt inn i sokkelen og
dreie den mot urviserne:
Baklys ( 1)
Tåkebaklys/ryggelys ( 2), av‐
hengig av side
5. Fest lysenheten i bakluken og stram skruene fra innsiden. Fest
alle dekslene.
