Prowadzenie i użytkowanie223
Włączanie
Podczas poszukiwania wolnego
miejsca parkingowego system należy
uaktywnić poprzez naciśnięcie
przycisku D i przytrzymanie przez
około jedną sekundę.
System można uaktywnić przy
prędkości nieprzekraczającej
30 km/h. System wyszukuje wolne
miejsce parkingowe, gdy prędkość
pojazdu wynosi nie więcej niż
30 km/h.
Maksymalna dozwolona odległość od
pojazdu do rzędu zaparkowanych
samochodów wynosi 1,8 metra.
Uwaga
Przed pierwszym użyciem
inteligentnego systemu
wspomagania parkowania należy
przejechać pojazdem co najmniej 40 km w celu automatycznego
skalibrowania systemu.
Funkcjonowanie
Gdy pojazd mija rząd zaparkowanych
samochodów, a system jest
włączony, inteligentny system
wspomagania parkowania
rozpoczyna wyszukiwanie
odpowiedniego wolnego miejsca
parkingowego. Po wykryciu
odpowiedniego miejsca kierowca jest
powiadamiany przez komunikat na
wyświetlaczu informacyjnym
kierowcy i sygnał dźwiękowy.
Propozycja miejsca parkowania jest
akceptowana przez kierowcę
poprzez zatrzymanie pojazdu przed
przejechaniem 10 metrów od podania komunikatu Stop. System oblicza
optymalną trasę parkowania na
wolne miejsce. Następnie prowadzi kierowcę poprzez podawanie
szczegółowych poleceń.

224Prowadzenie i użytkowanie

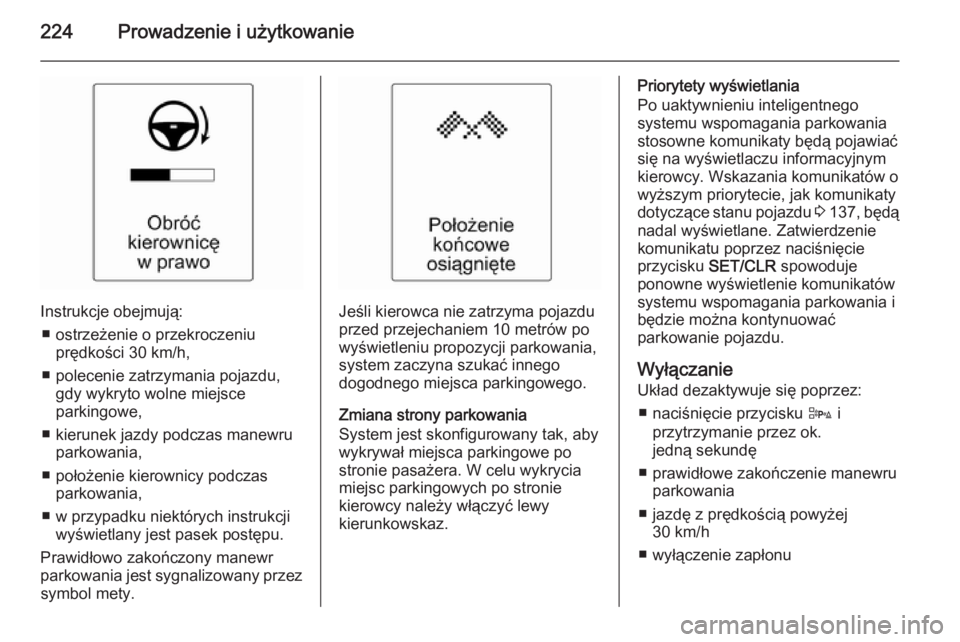

Instrukcje obejmują:■ ostrzeżenie o przekroczeniu prędkości 30 km/h,
■ polecenie zatrzymania pojazdu, gdy wykryto wolne miejsce
parkingowe,
■ kierunek jazdy podczas manewru parkowania,
■ położenie kierownicy podczas parkowania,
■ w przypadku niektórych instrukcji wyświetlany jest pasek postępu.
Prawidłowo zakończony manewr
parkowania jest sygnalizowany przez symbol mety.Jeśli kierowca nie zatrzyma pojazdu
przed przejechaniem 10 metrów po
wyświetleniu propozycji parkowania,
system zaczyna szukać innego
dogodnego miejsca parkingowego.
Zmiana strony parkowania
System jest skonfigurowany tak, aby wykrywał miejsca parkingowe po
stronie pasażera. W celu wykrycia
miejsc parkingowych po stronie
kierowcy należy włączyć lewy
kierunkowskaz.
Priorytety wyświetlania
Po uaktywnieniu inteligentnego
systemu wspomagania parkowania
stosowne komunikaty będą pojawiać
się na wyświetlaczu informacyjnym
kierowcy. Wskazania komunikatów o
wyższym priorytecie, jak komunikaty
dotyczące stanu pojazdu 3 137 , będą
nadal wyświetlane. Zatwierdzenie
komunikatu poprzez naciśnięcie
przycisku SET/CLR spowoduje
ponowne wyświetlenie komunikatów
systemu wspomagania parkowania i
będzie można kontynuować
parkowanie pojazdu.
Wyłączanie
Układ dezaktywuje się poprzez:
■ naciśnięcie przycisku D i
przytrzymanie przez ok.
jedną sekundę
■ prawidłowe zakończenie manewru parkowania
■ jazdę z prędkością powyżej 30 km/h
■ wyłączenie zapłonu

Prowadzenie i użytkowanie225

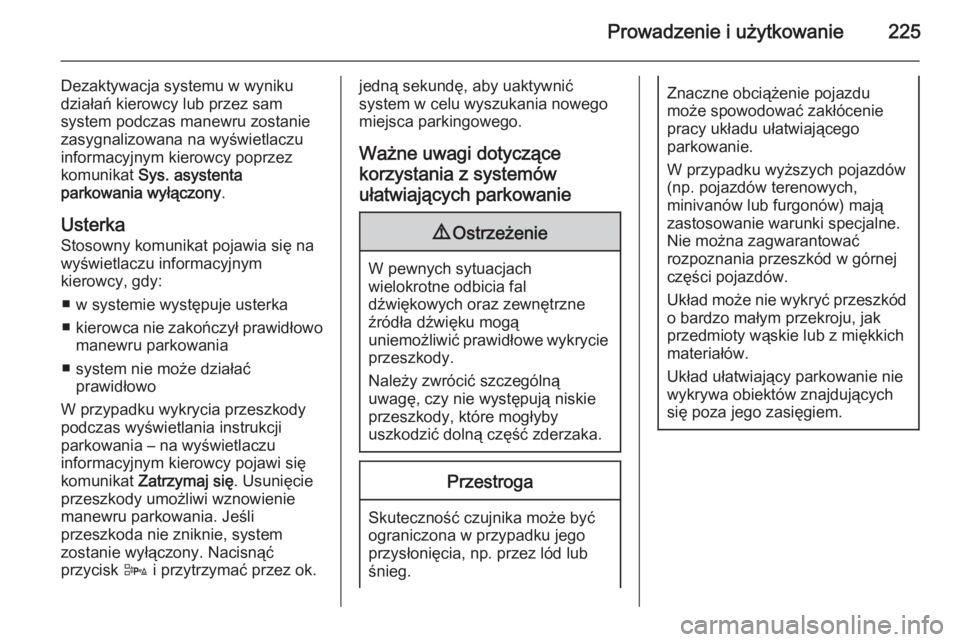

Dezaktywacja systemu w wyniku
działań kierowcy lub przez sam
system podczas manewru zostanie
zasygnalizowana na wyświetlaczu
informacyjnym kierowcy poprzez
komunikat Sys. asystenta
parkowania wyłączony .
Usterka Stosowny komunikat pojawia się na
wyświetlaczu informacyjnym
kierowcy, gdy:
■ w systemie występuje usterka
■ kierowca nie zakończył prawidłowo
manewru parkowania
■ system nie może działać prawidłowo
W przypadku wykrycia przeszkody
podczas wyświetlania instrukcji
parkowania – na wyświetlaczu
informacyjnym kierowcy pojawi się
komunikat Zatrzymaj się . Usunięcie
przeszkody umożliwi wznowienie
manewru parkowania. Jeśli
przeszkoda nie zniknie, system
zostanie wyłączony. Nacisnąć
przycisk D i przytrzymać przez ok.jedną sekundę, aby uaktywnić
system w celu wyszukania nowego
miejsca parkingowego.
Ważne uwagi dotyczące
korzystania z systemów
ułatwiających parkowanie9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Przestroga
Skuteczność czujnika może być
ograniczona w przypadku jego
przysłonięcia, np. przez lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku wyższych pojazdów
(np. pojazdów terenowych,
minivanów lub furgonów) mają
zastosowanie warunki specjalne.
Nie można zagwarantować
rozpoznania przeszkód w górnej
części pojazdów.
Układ może nie wykryć przeszkód o bardzo małym przekroju, jak
przedmioty wąskie lub z miękkich
materiałów.
Układ ułatwiający parkowanie nie
wykrywa obiektów znajdujących
się poza jego zasięgiem.

226Prowadzenie i użytkowanie

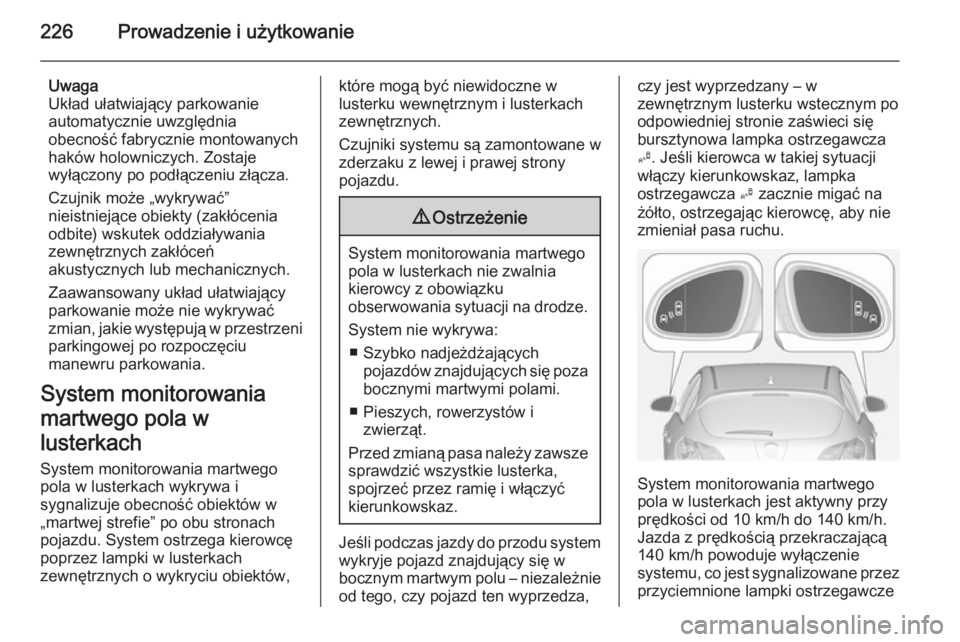

Uwaga
Układ ułatwiający parkowanie
automatycznie uwzględnia
obecność fabrycznie montowanych
haków holowniczych. Zostaje
wyłączony po podłączeniu złącza.
Czujnik może „wykrywać”
nieistniejące obiekty (zakłócenia
odbite) wskutek oddziaływania
zewnętrznych zakłóceń
akustycznych lub mechanicznych.
Zaawansowany układ ułatwiający
parkowanie może nie wykrywać
zmian, jakie występują w przestrzeni parkingowej po rozpoczęciu
manewru parkowania.
System monitorowania
martwego pola w
lusterkach
System monitorowania martwego
pola w lusterkach wykrywa i
sygnalizuje obecność obiektów w
„martwej strefie” po obu stronach
pojazdu. System ostrzega kierowcę
poprzez lampki w lusterkach
zewnętrznych o wykryciu obiektów,które mogą być niewidoczne w
lusterku wewnętrznym i lusterkach
zewnętrznych.
Czujniki systemu są zamontowane w
zderzaku z lewej i prawej strony
pojazdu.9 Ostrzeżenie
System monitorowania martwego
pola w lusterkach nie zwalnia
kierowcy z obowiązku
obserwowania sytuacji na drodze.
System nie wykrywa: ■ Szybko nadjeżdżających pojazdów znajdujących się pozabocznymi martwymi polami.
■ Pieszych, rowerzystów i zwierząt.
Przed zmianą pasa należy zawsze sprawdzić wszystkie lusterka,
spojrzeć przez ramię i włączyć
kierunkowskaz.
Jeśli podczas jazdy do przodu system
wykryje pojazd znajdujący się w
bocznym martwym polu – niezależnie
od tego, czy pojazd ten wyprzedza,
czy jest wyprzedzany – w
zewnętrznym lusterku wstecznym po
odpowiedniej stronie zaświeci się
bursztynowa lampka ostrzegawcza
B . Jeśli kierowca w takiej sytuacji
włączy kierunkowskaz, lampka
ostrzegawcza B zacznie migać na
żółto, ostrzegając kierowcę, aby nie zmieniał pasa ruchu.
System monitorowania martwego
pola w lusterkach jest aktywny przy
prędkości od 10 km/h do 140 km/h.
Jazda z prędkością przekraczającą
140 km/h powoduje wyłączenie
systemu, co jest sygnalizowane przez przyciemnione lampki ostrzegawcze

Prowadzenie i użytkowanie227
B widoczne w obydwu lusterkach
zewnętrznych. Po zmniejszeniu
prędkości lampki ostrzegawcze
zgasną. Jeśli w takiej sytuacji w
martwym polu zostanie wykryty
pojazd, lampka ostrzegawcza B tak
jak zwykle zaświeci się po
odpowiedniej stronie.
Po uruchomieniu silnika
wyświetlacze w obydwu lusterkach
zewnętrznych zostają na krótko
włączone, aby zasygnalizować, że
system jest aktywny.
System można aktywować i
dezaktywować za pomocą
wyświetlacza informacyjnego w
menu Ustawienia , personalizacja
ustawień 3 145.
O dezaktywacji systemu informuje
komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy.
Strefy wykrywania
Zasięg czujników systemu obejmuje
strefę o długości ok. 3 metrów po obu stronach pojazdu. Strefa ta rozciąga
się na odległość ok. 3 metrów odkażdego lusterka zewnętrznego w
kierunku tyłu pojazdu. Wysokość
strefy wykrywania wynosi od ok.
0,5 metra do 2 metrów powyżej
podłoża.
System ten zostaje wyłączony, jeśli pojazd holuje przyczepę.
System monitorowania martwego
pola w lusterkach nie uruchamia
sygnalizacji, gdy w strefie wykrywania
pojawiają się nieruchome obiekty,
takie jak barierki, słupy, krawężniki,
ściany czy belki. Pojazdy
zaparkowane lub nadjeżdżające z
naprzeciwka również nie są
wykrywane.
Usterka W normalnych warunkach mogą
sporadycznie mieć miejsce fałszywe
alarmy.
System monitorowania martwego
pola w lusterkach nie działa, gdy lewy
lub prawy róg tylnego zderzaka jest
przykryty warstwą błota, brudu,
śniegu, lodu lub brei. Wskazówki
dotyczące czyszczenia 3 308.W razie usterki lub wystąpienia
czynników przejściowych
uniemożliwiających działanie
systemu, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat. Należy skorzystać z
pomocy warsztatu.
Kamera wsteczna Kamera wsteczna wspomaga
kierowcę podczas cofania,
przekazując obraz obszaru za
pojazdem.
Obraz z kamery jest wyświetlany na
kolorowym wyświetlaczu
informacyjnym.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników inteligentnego systemu

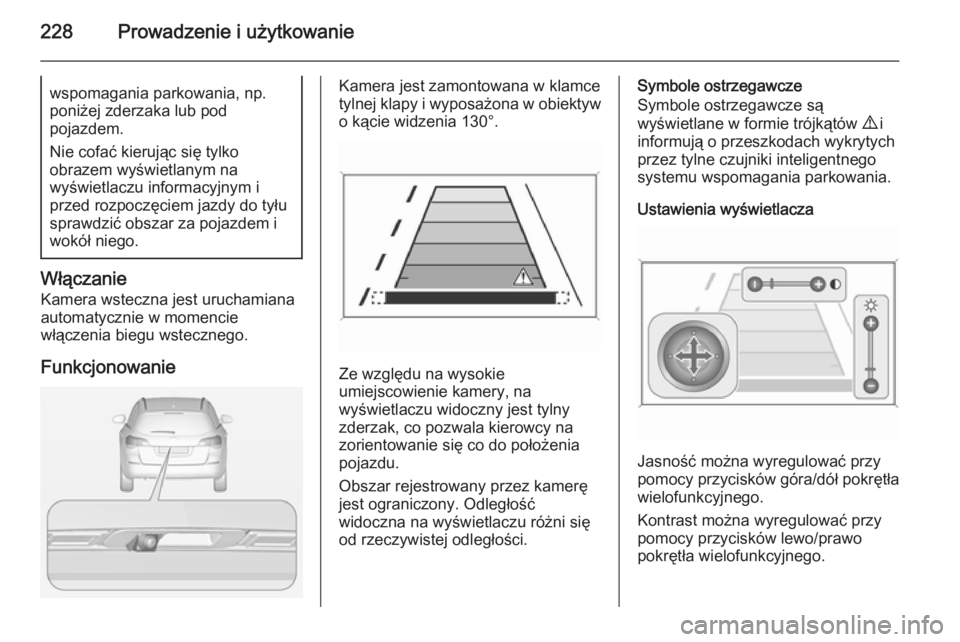

228Prowadzenie i użytkowaniewspomagania parkowania, np.
poniżej zderzaka lub pod
pojazdem.
Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu informacyjnym i
przed rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.
Włączanie
Kamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.
Funkcjonowanie
Kamera jest zamontowana w klamce
tylnej klapy i wyposażona w obiektyw
o kącie widzenia 130°.
Ze względu na wysokie
umiejscowienie kamery, na
wyświetlaczu widoczny jest tylny
zderzak, co pozwala kierowcy na
zorientowanie się co do położenia pojazdu.
Obszar rejestrowany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Symbole ostrzegawcze
Symbole ostrzegawcze są
wyświetlane w formie trójkątów 9 i
informują o przeszkodach wykrytych
przez tylne czujniki inteligentnego
systemu wspomagania parkowania.
Ustawienia wyświetlacza
Jasność można wyregulować przy
pomocy przycisków góra/dół pokrętła
wielofunkcyjnego.
Kontrast można wyregulować przy
pomocy przycisków lewo/prawo
pokrętła wielofunkcyjnego.

Prowadzenie i użytkowanie229
Wyłączanie
Kamera zostaje wyłączona po
przekroczeniu określonej prędkości podczas jazdy do przodu lub gdy bieg wsteczny nie jest włączony przez ok.
10 sekund.
Ustawienia dotyczące włączania i
wyłączania kamery wstecznej można
zmienić za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 145.
Usterka Komunikaty usterek są wyświetlane
wraz z symbolem 9 w górnym
wierszu wyświetlacza
informacyjnego.
Kamera wsteczna może działać
nieprawidłowo, gdy:
■ wokół pojazdu jest ciemno,
■ promienie słoneczne lub światła reflektorów innych pojazdów
padają bezpośrednio na obiektyw
kamery,
■ obiektyw kamery pokrywa lód, śnieg, błoto lub inna substancja.Wyczyścić obiektyw, spłukać go
wodą i wytrzeć miękką ściereczką,■ tylna klapa nie została prawidłowo zamknięta,
■ pojazd uczestniczył w wypadku, w którym został uderzony w tył,
■ występują skrajnie duże zmiany temperatur.
System rozpoznawania
znaków drogowych
Funkcjonowanie System wykrywania znaków
drogowych wykrywa określone znaki
drogowe za pomocą kamery
zwróconej w przód, a następnie
pokazuje je na wyświetlaczu
informacyjnym kierowcy.
System wykrywa następujące znaki
drogowe:
Ograniczenia prędkości i znaki
zakazu wyprzedzania ■ ograniczenie prędkości
■ zakaz wyprzedzania
■ koniec ograniczenia prędkości
■ koniec zakazu wyprzedzaniaZnaki dotyczące rodzajów dróg
Początek i koniec następujących
rodzajów dróg:
■ autostrady
■ droga główna
■ drogi osiedlowe

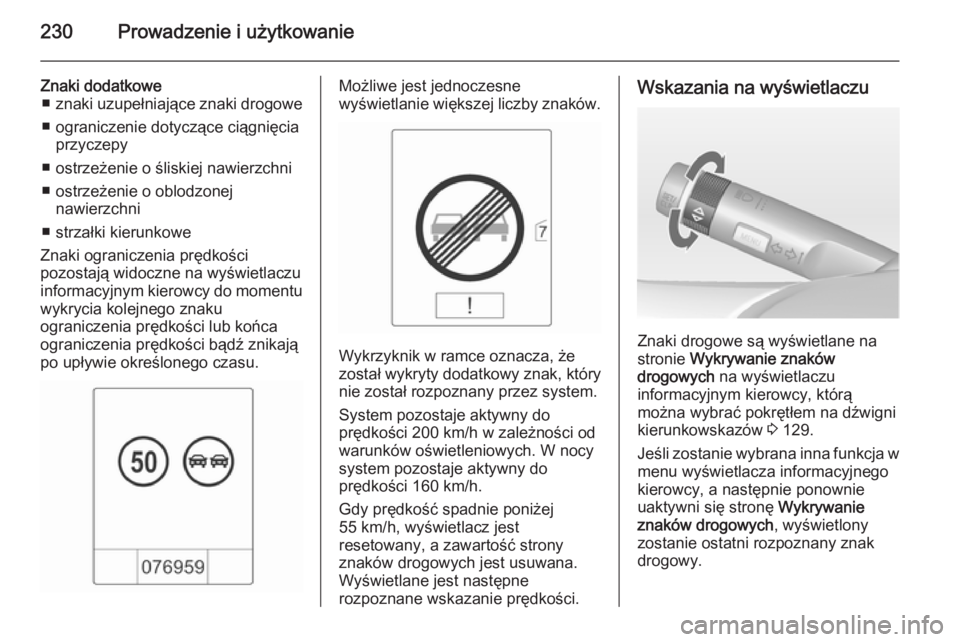

230Prowadzenie i użytkowanie
Znaki dodatkowe■ znaki uzupełniające znaki drogowe
■ ograniczenie dotyczące ciągnięcia przyczepy
■ ostrzeżenie o śliskiej nawierzchni
■ ostrzeżenie o oblodzonej nawierzchni
■ strzałki kierunkowe
Znaki ograniczenia prędkości
pozostają widoczne na wyświetlaczu
informacyjnym kierowcy do momentu wykrycia kolejnego znaku
ograniczenia prędkości lub końca
ograniczenia prędkości bądź znikają
po upływie określonego czasu.Możliwe jest jednoczesne
wyświetlanie większej liczby znaków.
Wykrzyknik w ramce oznacza, że
został wykryty dodatkowy znak, który nie został rozpoznany przez system.
System pozostaje aktywny do
prędkości 200 km/h w zależności od
warunków oświetleniowych. W nocy
system pozostaje aktywny do
prędkości 160 km/h.
Gdy prędkość spadnie poniżej
55 km/h, wyświetlacz jest
resetowany, a zawartość strony
znaków drogowych jest usuwana.
Wyświetlane jest następne
rozpoznane wskazanie prędkości.
Wskazania na wyświetlaczu
Znaki drogowe są wyświetlane na
stronie Wykrywanie znaków
drogowych na wyświetlaczu
informacyjnym kierowcy, którą
można wybrać pokrętłem na dźwigni kierunkowskazów 3 129.
Jeśli zostanie wybrana inna funkcja w
menu wyświetlacza informacyjnego
kierowcy, a następnie ponownie
uaktywni się stronę Wykrywanie
znaków drogowych , wyświetlony
zostanie ostatni rozpoznany znak drogowy.
