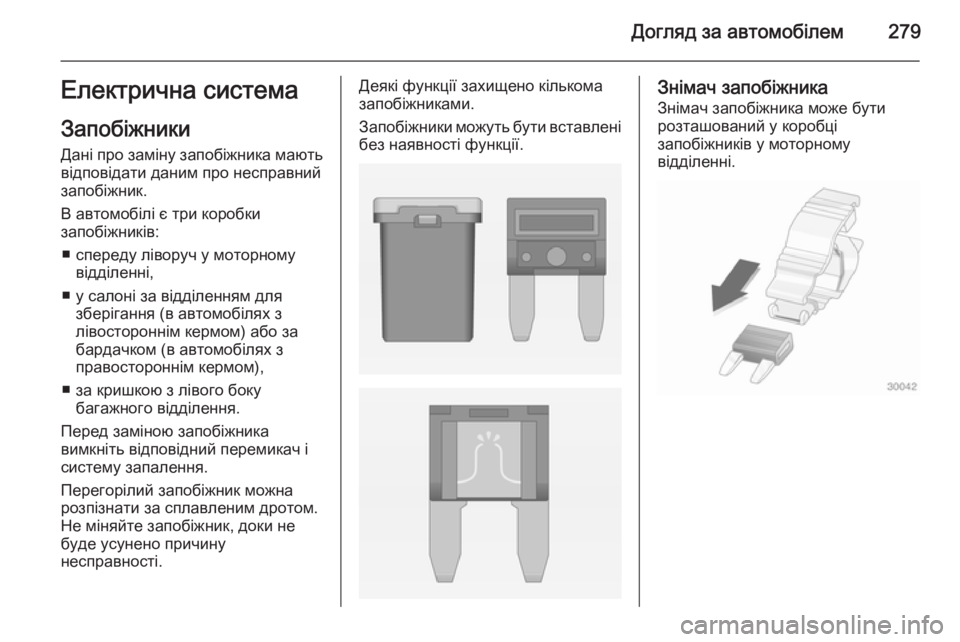

Догляд за автомобілем279Електрична система
Запобіжники Дані про заміну запобіжника маютьвідповідати даним про несправний
запобіжник.
В автомобілі є три коробки
запобіжників:
■ спереду ліворуч у моторному відділенні,
■ у салоні за відділенням для зберігання (в автомобілях з
лівостороннім кермом) або за
бардачком (в автомобілях з
правостороннім кермом),
■ за кришкою з лівого боку багажного відділення.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Перегорілий запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.Знімач запобіжника
Знімач запобіжника може бути
розташований у коробці
запобіжників у моторному
відділенні.

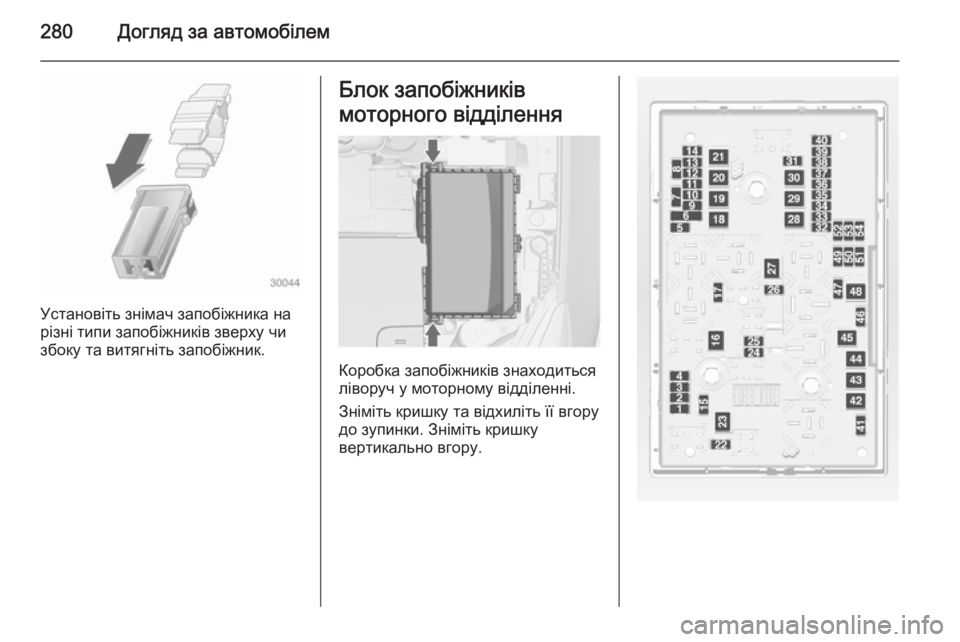

280Догляд за автомобілем
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників
моторного відділення
Коробка запобіжників знаходиться
ліворуч у моторному відділенні.
Зніміть кришку та відхиліть її вгору
до зупинки. Зніміть кришку
вертикально вгору.

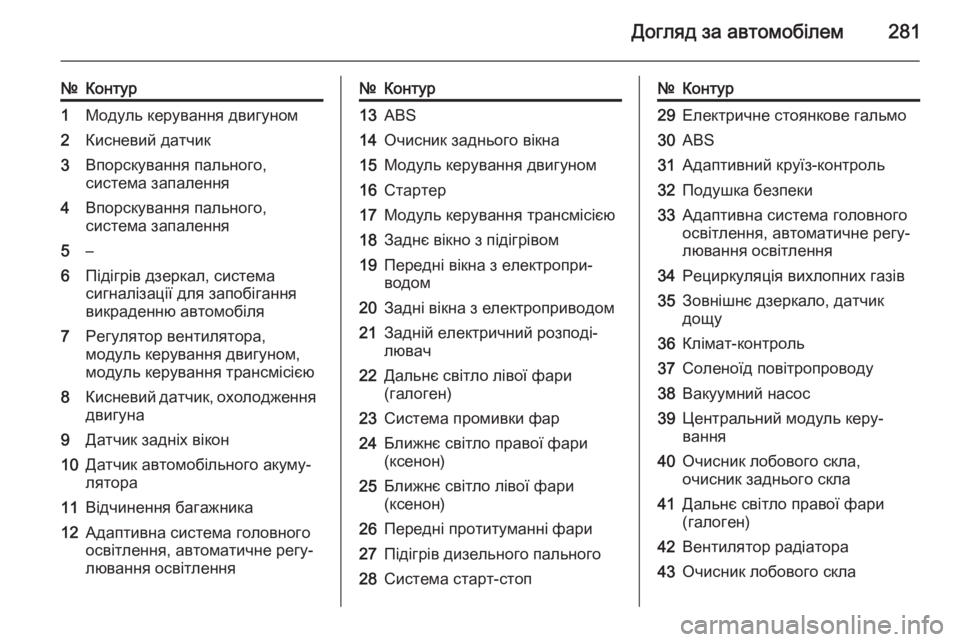

Догляд за автомобілем281
№Контур1Модуль керування двигуном2Кисневий датчик3Впорскування пального,
система запалення4Впорскування пального,
система запалення5–6Підігрів дзеркал, система
сигналізації для запобігання
викраденню автомобіля7Регулятор вентилятора,
модуль керування двигуном,
модуль керування трансмісією8Кисневий датчик, охолодження двигуна9Датчик задніх вікон10Датчик автомобільного акуму‐
лятора11Відчинення багажника12Адаптивна система головного
освітлення, автоматичне регу‐
лювання освітлення№Контур13ABS14Очисник заднього вікна15Модуль керування двигуном16Стартер17Модуль керування трансмісією18Заднє вікно з підігрівом19Передні вікна з електропри‐
водом20Задні вікна з електроприводом21Задній електричний розподі‐
лювач22Дальнє світло лівої фари
(галоген)23Система промивки фар24Ближнє світло правої фари
(ксенон)25Ближнє світло лівої фари
(ксенон)26Передні протитуманні фари27Підігрів дизельного пального28Система старт-стоп№Контур29Електричне стоянкове гальмо30ABS31Адаптивний круїз-контроль32Подушка безпеки33Адаптивна система головного
освітлення, автоматичне регу‐
лювання освітлення34Рециркуляція вихлопних газів35Зовнішнє дзеркало, датчик
дощу36Клімат-контроль37Соленоїд повітропроводу38Вакуумний насос39Центральний модуль керу‐
вання40Очисник лобового скла,
очисник заднього скла41Дальнє світло правої фари
(галоген)42Вентилятор радіатора43Очисник лобового скла

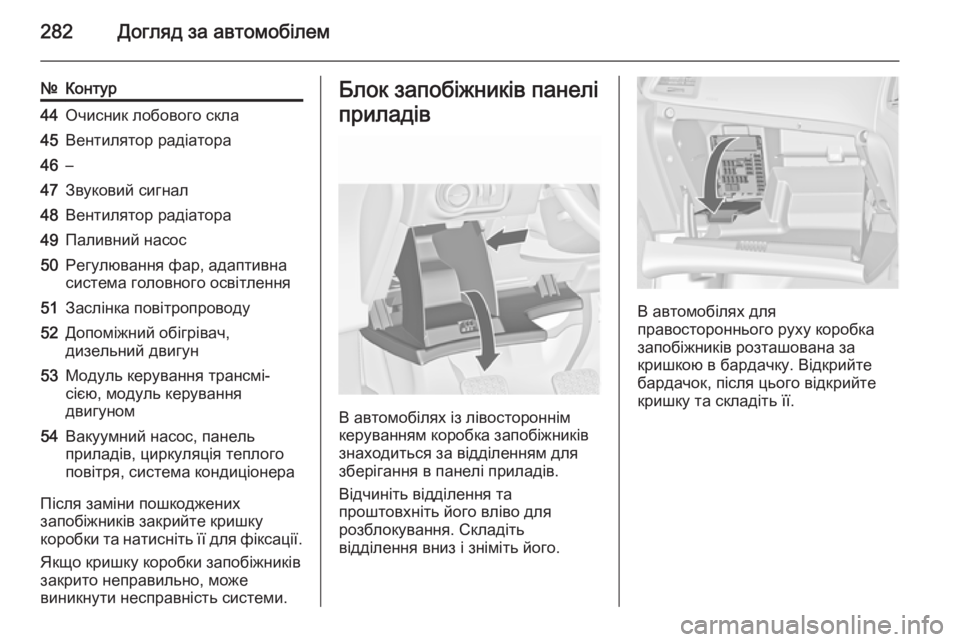

282Догляд за автомобілем
№Контур44Очисник лобового скла45Вентилятор радіатора46–47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання фар, адаптивнасистема головного освітлення51Заслінка повітропроводу52Допоміжний обігрівач,
дизельний двигун53Модуль керування трансмі‐
сією, модуль керування
двигуном54Вакуумний насос, панель
приладів, циркуляція теплого
повітря, система кондиціонера
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, після цього відкрийте
кришку та складіть її.

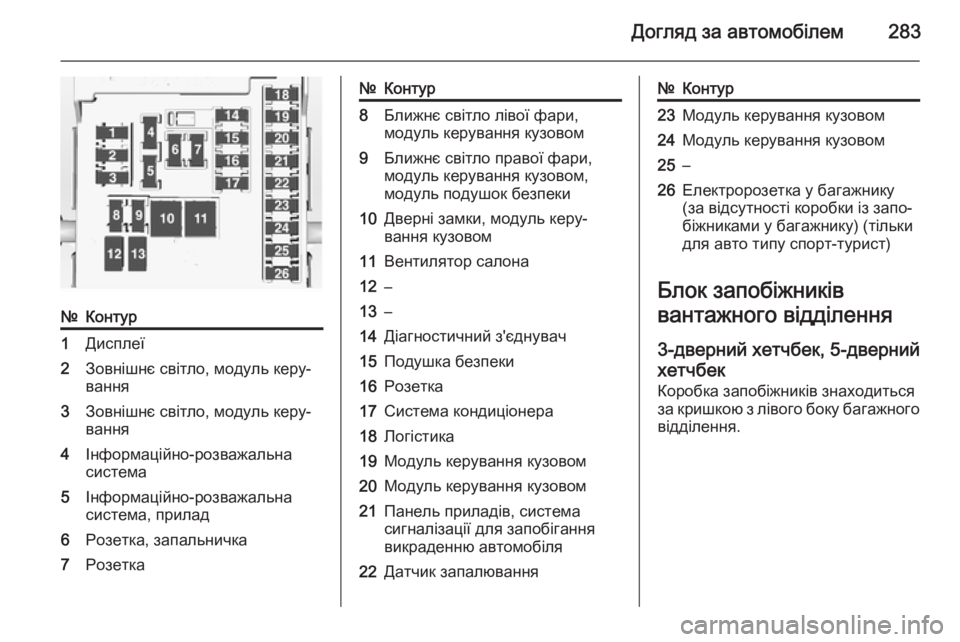

Догляд за автомобілем283
№Контур1Дисплеї2Зовнішнє світло, модуль керу‐
вання3Зовнішнє світло, модуль керу‐
вання4Інформаційно-розважальна
система5Інформаційно-розважальна
система, прилад6Розетка, запальничка7Розетка№Контур8Ближнє світло лівої фари,
модуль керування кузовом9Ближнє світло правої фари,
модуль керування кузовом,
модуль подушок безпеки10Дверні замки, модуль керу‐
вання кузовом11Вентилятор салона12–13–14Діагностичний з'єднувач15Подушка безпеки16Розетка17Система кондиціонера18Логістика19Модуль керування кузовом20Модуль керування кузовом21Панель приладів, система
сигналізації для запобігання
викраденню автомобіля22Датчик запалювання№Контур23Модуль керування кузовом24Модуль керування кузовом25–26Електророзетка у багажнику
(за відсутності коробки із запо‐
біжниками у багажнику) (тільки
для авто типу спорт-турист)
Блок запобіжників
вантажного відділення
3-дверний хетчбек, 5-дверний
хетчбек Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.

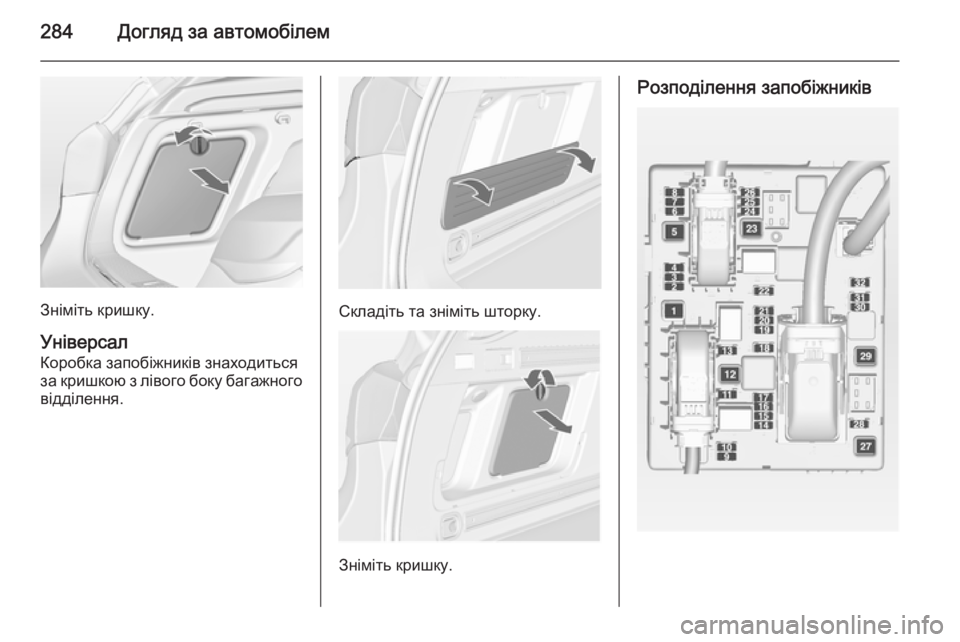

284Догляд за автомобілем
Зніміть кришку.Універсал
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.Складіть та зніміть шторку.
Зніміть кришку.
Розподілення запобіжників

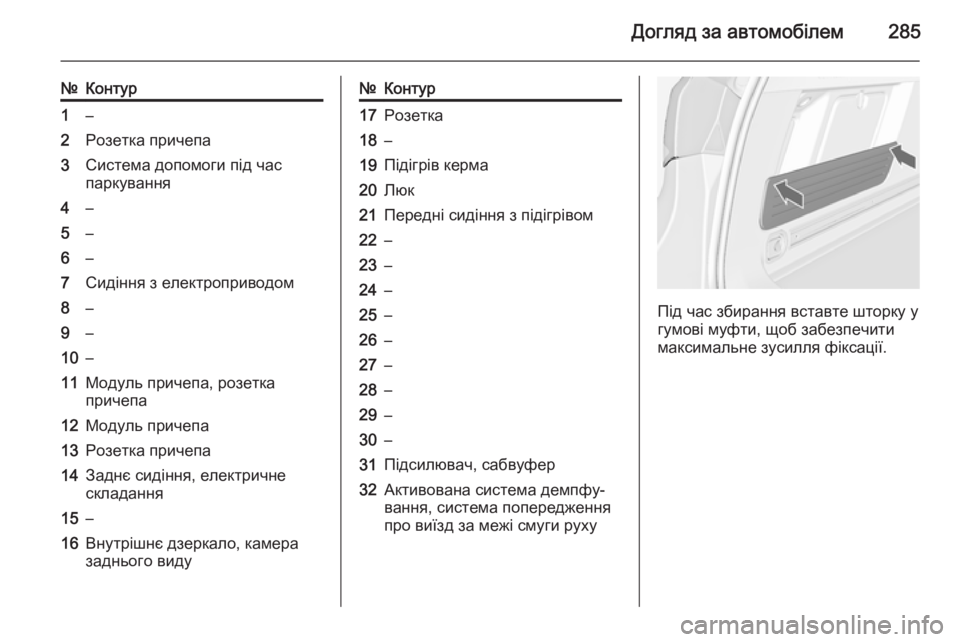

Догляд за автомобілем285
№Контур1–2Розетка причепа3Система допомоги під час
паркування4–5–6–7Сидіння з електроприводом8–9–10–11Модуль причепа, розетка
причепа12Модуль причепа13Розетка причепа14Заднє сидіння, електричне
складання15–16Внутрішнє дзеркало, камера
заднього виду№Контур17Розетка18–19Підігрів керма20Люк21Передні сидіння з підігрівом22–23–24–25–26–27–28–29–30–31Підсилювач, сабвуфер32Активована система демпфу‐
вання, система попередження
про виїзд за межі смуги руху
Під час збирання вставте шторку у
гумові муфти, щоб забезпечити
максимальне зусилля фіксації.

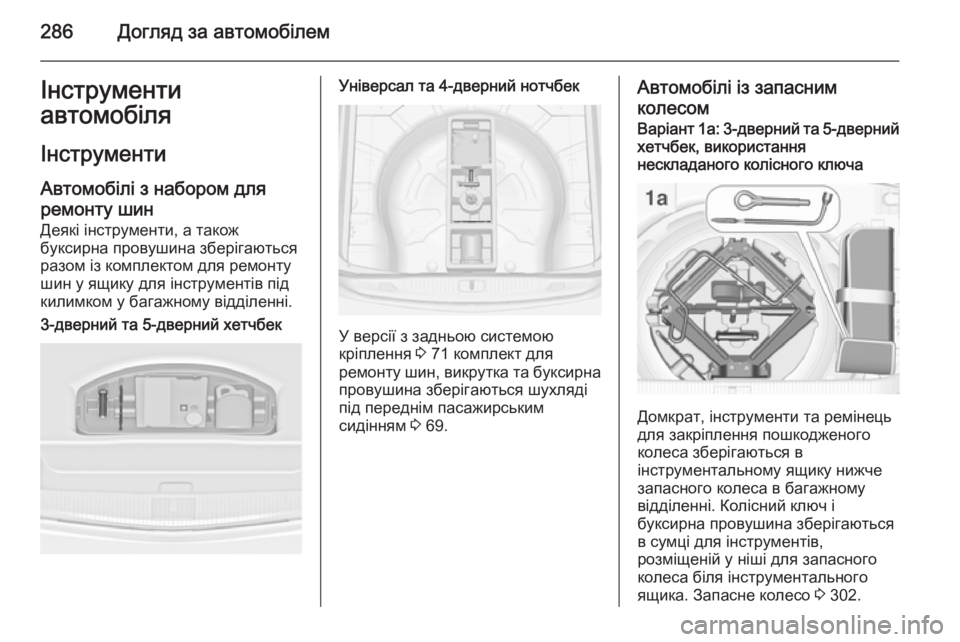

286Догляд за автомобілемІнструменти
автомобіля
Інструменти Автомобілі з набором для
ремонту шин
Деякі інструменти, а також
буксирна провушина зберігаються
разом із комплектом для ремонту
шин у ящику для інструментів під
килимком у багажному відділенні.3-дверний та 5-дверний хетчбекУніверсал та 4-дверний нотчбек
У версії з задньою системою
кріплення 3 71 комплект для
ремонту шин, викрутка та буксирна провушина зберігаються шухляді
під переднім пасажирським
сидінням 3 69.
Автомобілі із запасним
колесомВаріант 1а: 3-дверний та 5-дверний хетчбек, використання
нескладаного колісного ключа
Домкрат, інструменти та ремінець
для закріплення пошкодженого
колеса зберігаються в
інструментальному ящику нижче
запасного колеса в багажному
відділенні. Колісний ключ і
буксирна провушина зберігаються в сумці для інструментів,
розміщеній у ніші для запасного
колеса біля інструментального
ящика. Запасне колесо 3 302.
